Lautsprecher-Einbaugehäuse

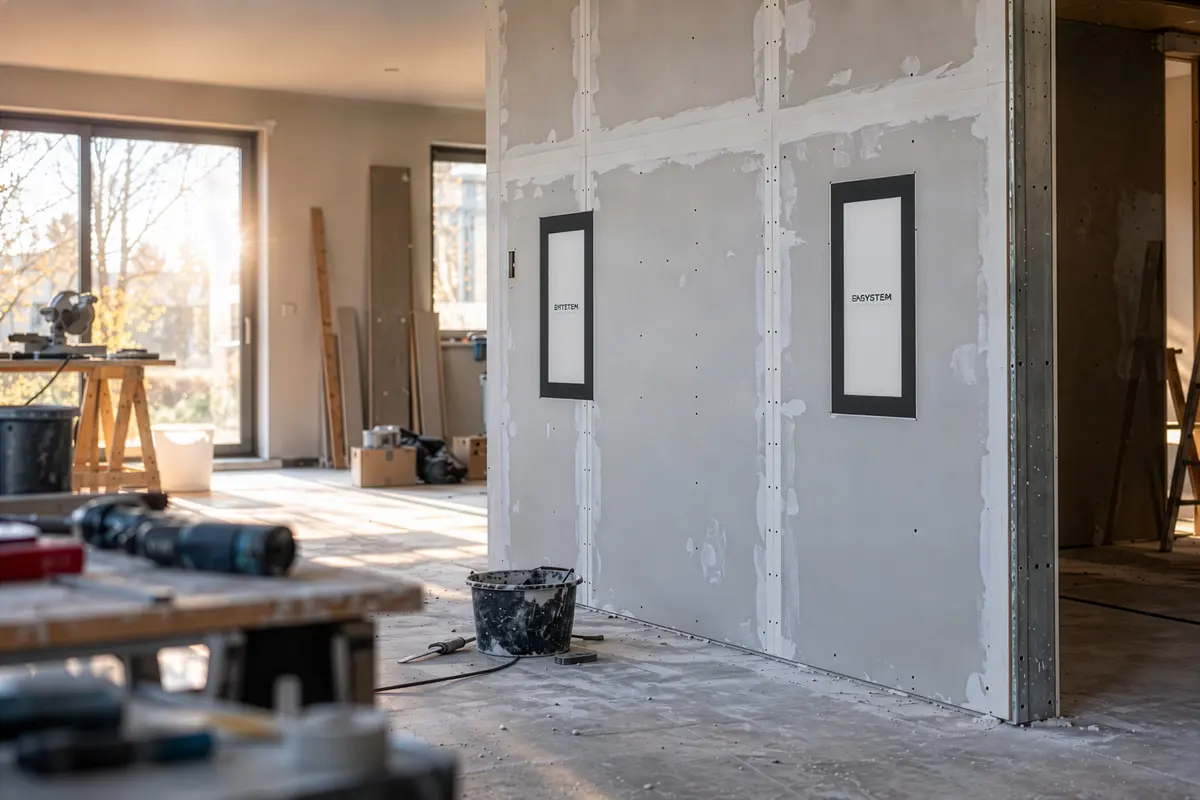

In Gipskartondecken und Ständerwände gehört meist eine Dryboxx. Die Wände aus MDF sind auf Gehrung gefügt, eine Schaumstoffauflage dämpft den Innenraum, und eine Entkopplungsmatte trennt die Box von der Unterkonstruktion. Für die Decke gibt es vier Größen mit 97,5 bis 197,5 Millimetern Tiefe, für die Wand die flache Dryboxx wall mit 97,5 Millimetern. Die Maße sind auf die üblichen Raster von 400, 500 und 625 Millimetern abgestimmt.

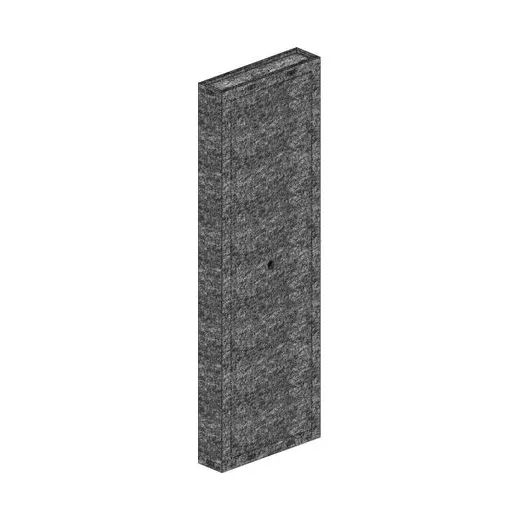

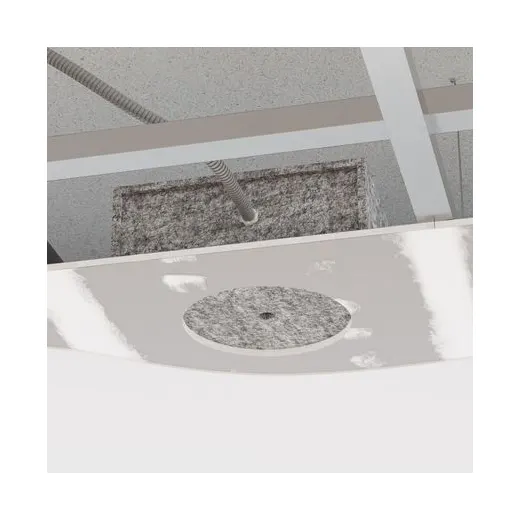

Die Secoboxx ist aus grauem Akustikvlies gefertigt und richtet sich an Lautsprecher, die der Hersteller ohne festes Rückvolumen auslegt, also für den freien Einbau. Auch sie hält Schmutz, Riesel und Insekten vom Einbauort fern. Neben den Standardgrößen fertigt B-System sie auf Wunsch bis 250 Millimeter hoch.

Die Onboxx geht den umgekehrten Weg: Sie wird auf die Wand oder Decke geschraubt und nimmt den Lautsprecher auf, wenn kein Einbau in die Fläche möglich ist. Das gilt für Trockenbau ebenso wie für Beton und Mauerwerk. Die Farbe ist wählbar, die flachste Ausführung trägt 78 Millimeter auf, die tiefste 218.

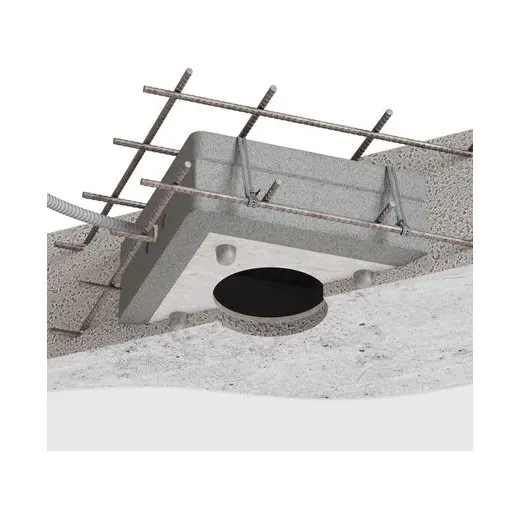

In eine Ortbetondecke kommt die Euroboxx, bevor gegossen wird. Ihr Grundkörper aus grauem EPS mit OSB-Deckel sitzt auf Betonfüßen in der Schalung, laut Hersteller auch in der Bewehrung, ohne die Statik zu beeinträchtigen. Vier Größen reichen von 105 bis 185 Millimetern Einbautiefe, Aussparungen für Leerrohre mit 20 und 25 Millimetern sind vorbereitet. Sie eignet sich für Sichtbeton ebenso wie für verputzte Decken, Aussparungssets für runde Ausschnitte von 120 bis 220 Millimetern gibt es ab Werk.

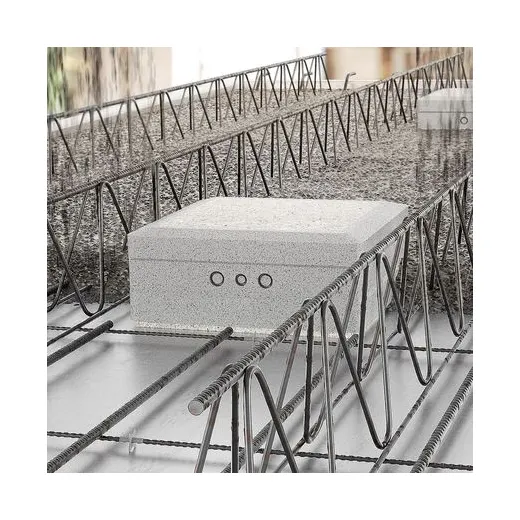

Für Filigran- und Elementdecken sowie vorgefertigte Moduldecken gibt es die Euroboxx Precast. Sie lässt sich schon im Werk in die Platte integrieren, bei Filigrandecken wird sie zur Hälfte einbetoniert. Den Ausschnitt für den Lautsprecher schneidet man erst nach dem Betonieren.

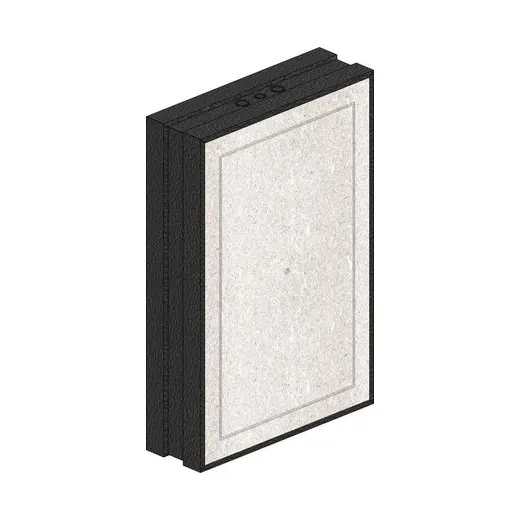

Für gemauerte und betonierte Wände ist die Wallboxx gedacht. Sie wird in sieben Größen bis zu einem Ausschnitt von 1290 × 290 Millimetern gefertigt, innen bleiben 112,5 Millimeter Tiefe. Die Öffnung für den Lautsprecher wird vor Ort geschnitten, auf Wunsch kommt sie vorgefertigt aus dem Werk.

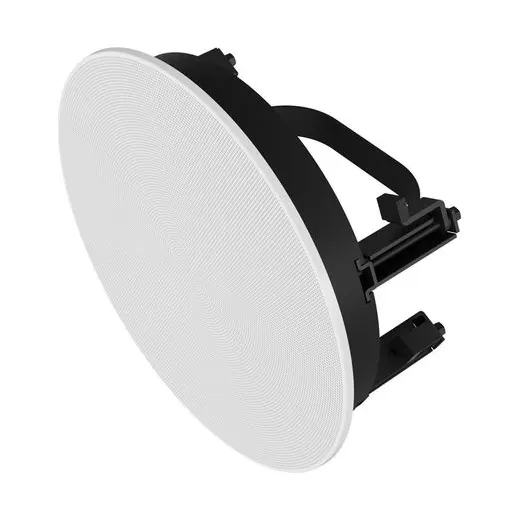

Eine Sonderstellung hat das Gineos Einbau-Kit: Es setzt fertige Streaming-Lautsprecher, etwa einen Sonos Era 100, mit einer runden oder quadratischen Blende in die Fläche. Für Trockenbau ist es direkt vorgesehen, in Beton und Mauerwerk kommt laut B-System eine passende Euroboxx dazu. Streaming und Sprachsteuerung bleiben dabei erhalten.

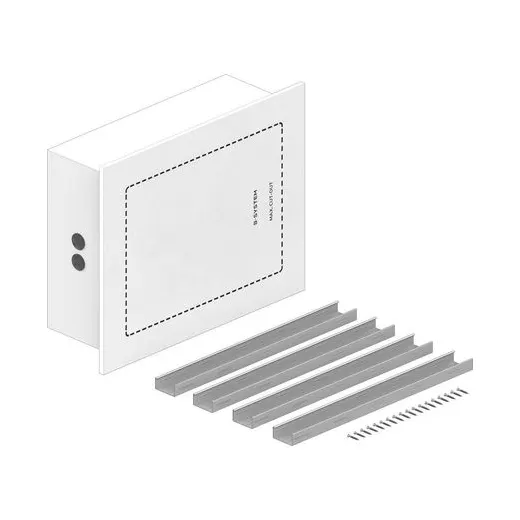

Ist die Decke schon geschlossen und gestrichen, kommt die Dryboxx retrofit zum Einsatz. Das MDF-Gehäuse ist ab Werk mit einer Gipskartonplatte verschraubt. Man schneidet eine passende Öffnung in die bestehende Decke und setzt die vormontierte Einheit ein.

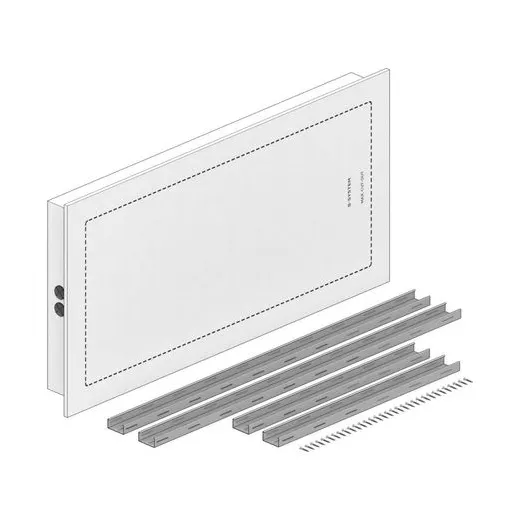

Profile und Befestigungsmaterial für die Montage gehören zum Paket. Die retrofit-Ausführung gibt es für die Decke in vier Größen und als flache Variante für die Wand, beide abgestimmt auf das Rastermaß von 625 Millimetern. Damit lassen sich auch in fertigen Räumen Einbaulautsprecher mit sauberem Rückvolumen nachrüsten.

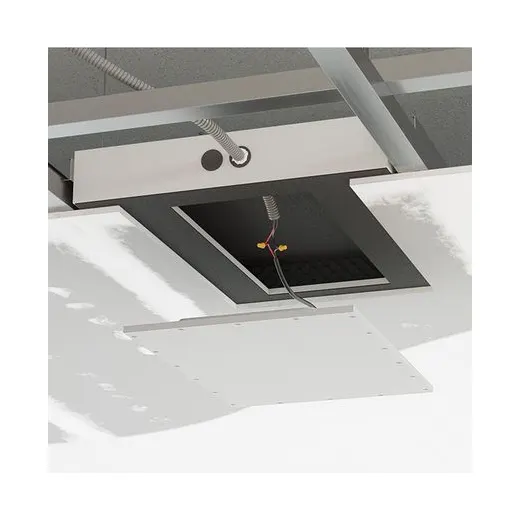

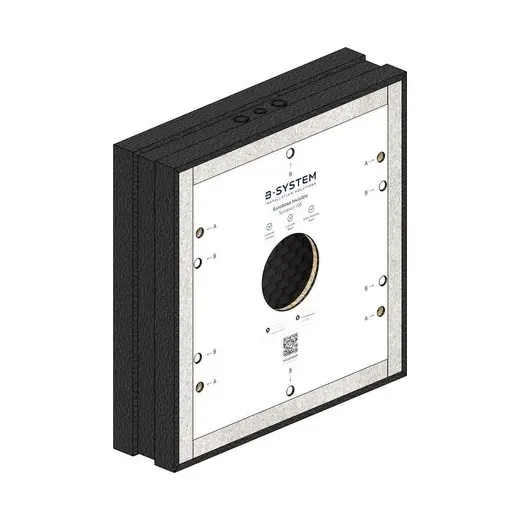

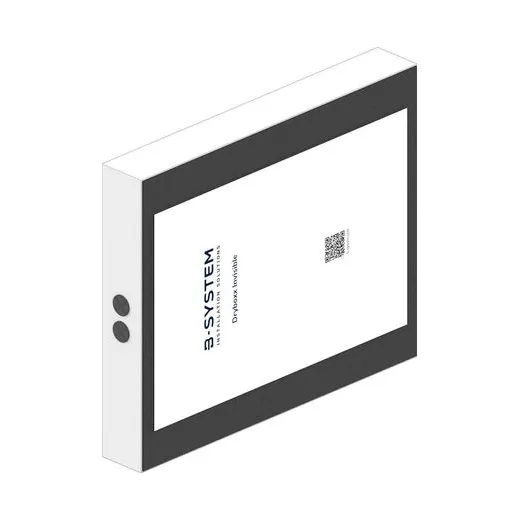

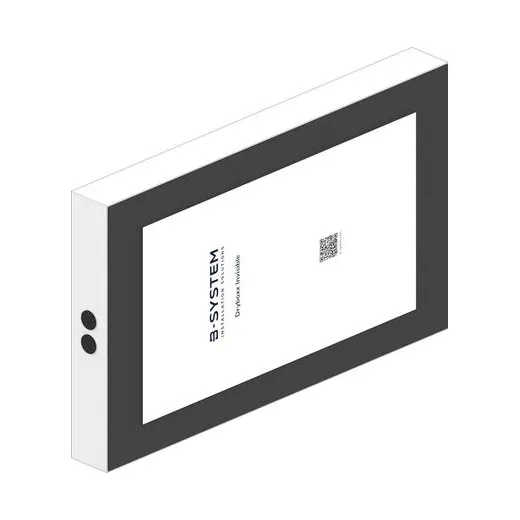

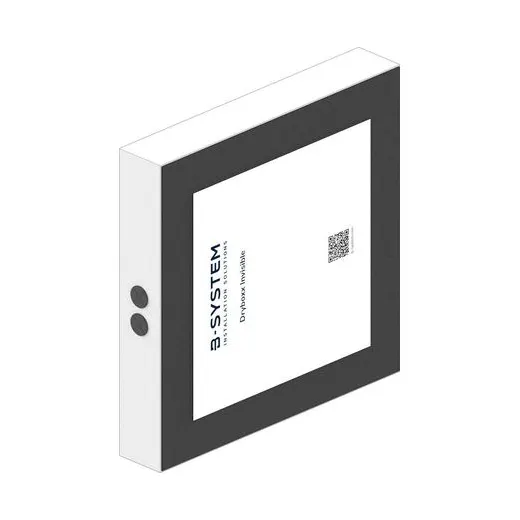

Unsichtbare Lautsprecher verlangen ein Gehäuse, das genau zum Paneel passt. B-System führt die Dryboxx Invisible für Sonance IS6, IS8 und IS10 sowie in drei Größen für die Paneele von Stealth Acoustics. Die Euroboxx Invisible wird dagegen einbetoniert oder eingemauert. Ihr innerer Rahmen wird nach dem Rohbau in der Höhe nachgestellt, bis zu 40 Millimeter, damit das Paneel genau in der späteren Oberfläche liegt.

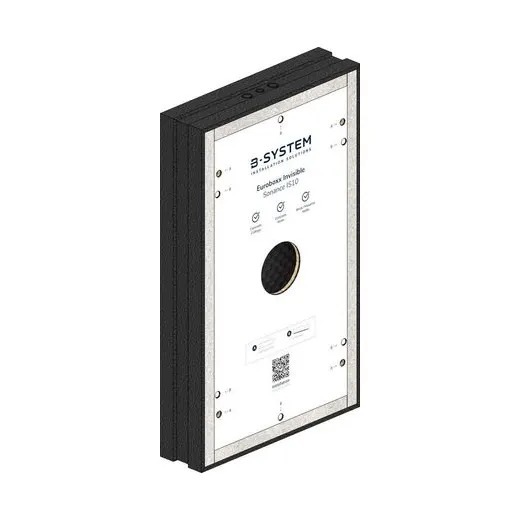

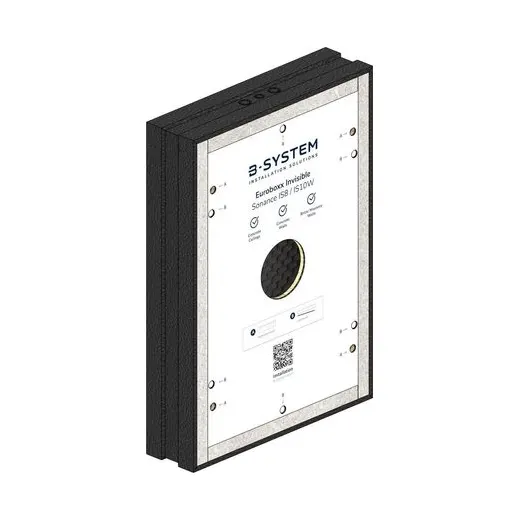

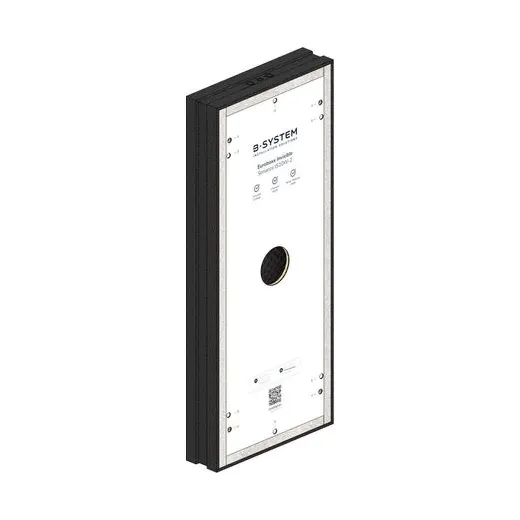

Beim Sonance IS10W nutzt man das Gehäuse des IS8, beide teilen sich Ausschnitt und Volumen. Für den IS10-2W, den Sonance nur in der Wand zulässt, bietet B-System ausschließlich die Euroboxx Invisible zum Einbetonieren an.

Sonance liefert mit den Schalldämmgehäusen IS-ENCL eine eigene Lösung aus MDF und Aluminium. Mit dem IS8 erreicht die mittlere Größe laut Messung einen Wert von STC 30. Für IS6T, IS8T und IS15W entfällt dieser Zusatz, Sonance hat ihn dort schon integriert. Mehr zu den Lautsprechern steht unter Unsichtbare Lautsprecher.

Jedes Gehäuse hat einen größten Ausschnitt und eine nutzbare Tiefe. Der Lautsprecher muss in beides passen, mit etwas Reserve für Kabel und Klemmen. Bei der Dryboxx ist der größte mögliche Ausschnitt auf die Entkopplungsmatte gedruckt, die Einbautiefe schließt die Gipskartonplatte von 12,5 Millimetern ein.

Welche Einbautiefe ein Lautsprecher braucht, steht bei jedem Modell im Bereich Einbaulautsprecher. Für Modelle mit großer Einbautiefe reicht die Dryboxx bis 197,5 Millimeter, die Secoboxx gibt es auf Wunsch bis 250 Millimeter.

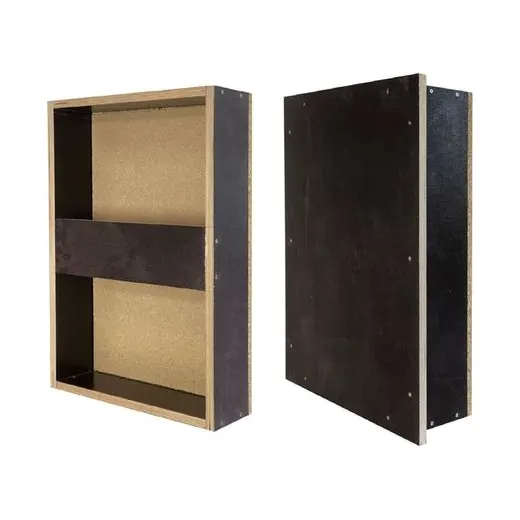

Für unsichtbare Lautsprecher in Mauerwerk und Betondecke gibt es zusätzlich die Einbaurahmen MC FRAMES in 22 Varianten. Der offene Rahmen wird eingeputzt, die geschlossene Ausführung mit dem Zusatz D in die Betondecke eingegossen. Eine umlaufende Rissbrücke und eine Platzhalterplatte in Stärke des Lautsprechers sind dabei, der Spachtel darf höchstens 3 Millimeter dick werden.

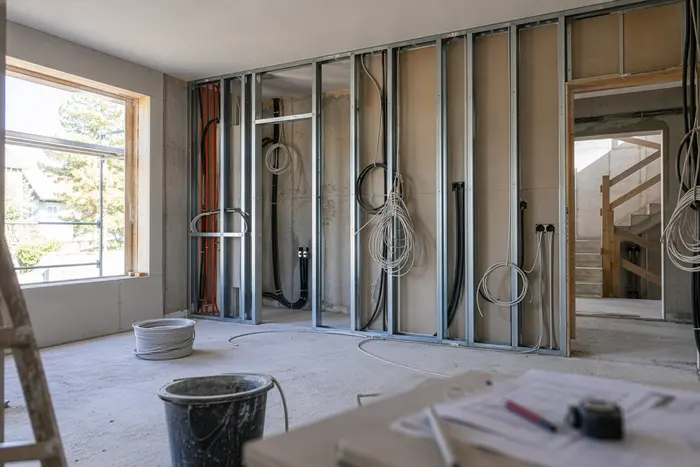

Die Leerrohre kommen zusammen mit dem Gehäuse in Wand oder Decke. Passende Leitungen stehen unter Lautsprecherkabel.
