Euroboxx Precast – das Lautsprechergehäuse für Decken aus dem Fertigteilwerk

Für Decken, die im Werk entstehen

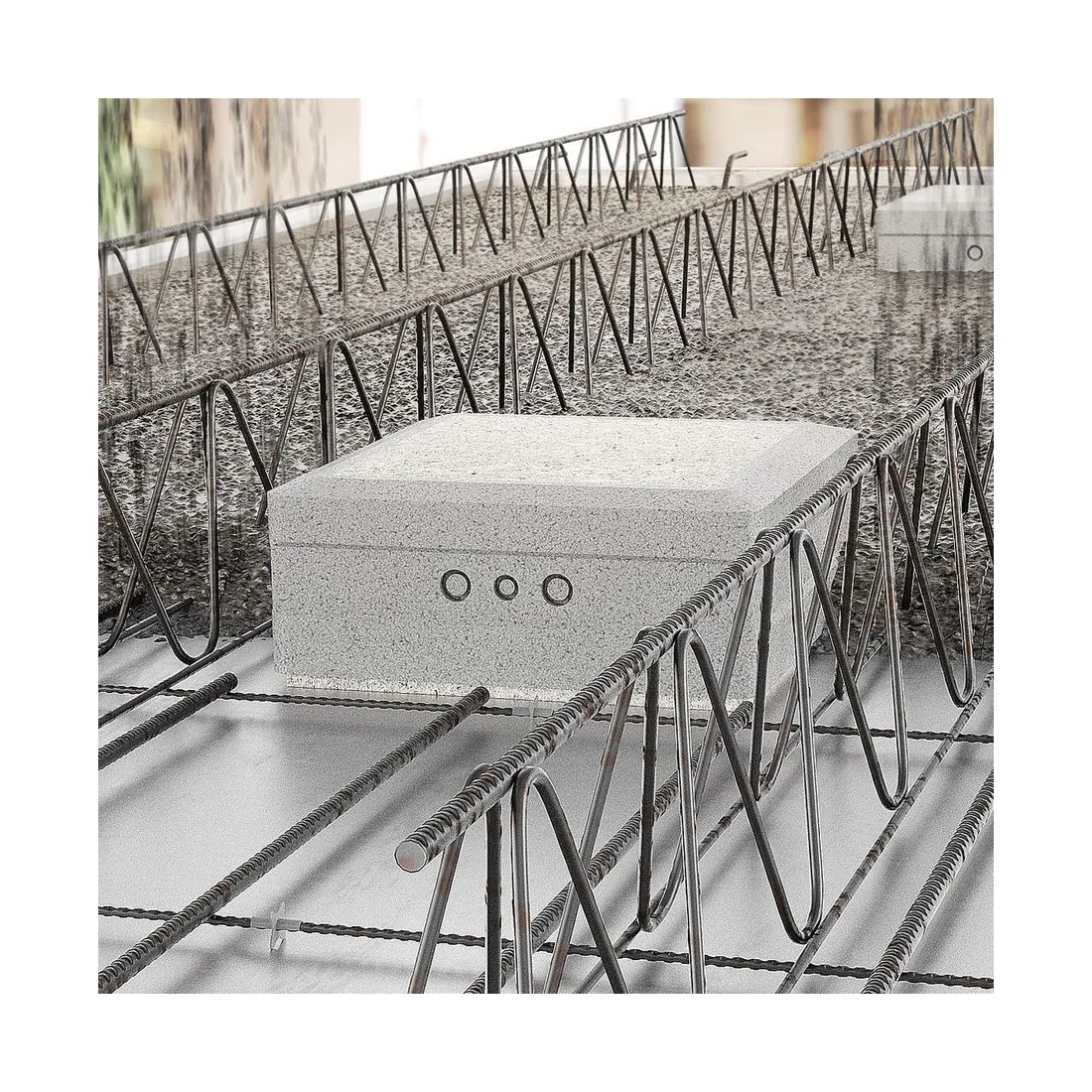

Filigran- und Elementdecken werden nicht auf der Baustelle geschalt, sondern als vorgefertigte Betonplatten angeliefert und vor Ort mit Ortbeton ergänzt. Für die Haustechnik bedeutet das eine Verschiebung des entscheidenden Termins: Was in der Platte sitzen soll, muss im Fertigteilwerk berücksichtigt werden, also Wochen vor der Anlieferung. Genau dafür ist die Euroboxx Precast gebaut. Sie kann laut Hersteller bereits werkseitig in die Betonplatte integriert werden; bei Filigrandecken wird das Gehäuse zur Hälfte einbetoniert, sodass der obere Teil in die spätere Ortbetonergänzung ragt. Für Planung und Ausführung heißt das, dass die Lautsprecherpositionen in die Elementpläne des Fertigteilwerks eingehen müssen und nicht erst in die Werkplanung des Innenausbaus. Diese Abstimmung läuft in der Regel über den Tragwerksplaner und das Werk, nicht über den Elektriker – ein Weg, der in Projekten oft übersehen wird und dann zu nachträglichen Kernbohrungen führt. Die Abgrenzung des Herstellers ist eindeutig: Euroboxx für Ortbeton, Euroboxx Precast für Betonfertigteildecken.

Eine Baugröße, universeller Ausschnitt

Die Precast-Reihe umfasst derzeit ausschließlich die Größe L mit den Abmessungen 390 × 390 × 162,5 Millimeter. Diese Höhe gliedert sich laut Zeichnung in eine Frontplatte von 12,5 Millimetern und einen nutzbaren Innenraum von 150 Millimetern; entsprechend beträgt die maximale Einbautiefe des Lautsprechers 150 Millimeter, das Innenvolumen 13,50 Liter. Weil nur eine Größe angeboten wird, verschiebt sich die Auswahlfrage: Nicht das Gehäuse wird an den Lautsprecher angepasst, sondern der Lautsprecher muss innerhalb der Grenzen dieses Gehäuses bleiben – bis 150 Millimeter Einbautiefe und bis 330 Millimeter Ausschnitt. Das deckt einen großen Teil der gängigen Decken-Einbaulautsprecher ab, sollte aber vor der Bestellung des Lautsprechers geprüft werden und nicht danach. Die Einstufung in Brandschutzklasse B1 gilt für das Gehäuse. Ein Vorteil der einzigen Baugröße liegt in der Ausschreibung: Für ein ganzes Geschoss ist nur eine Position zu führen, und im Werk müssen keine unterschiedlichen Typen auseinandergehalten werden. Auch die Elementplanung wird dadurch einfacher, weil für jede Aussparung dasselbe Raster gilt und keine Verwechslung zwischen zwei ähnlich aussehenden Größen möglich ist. Weitere Baugrößen führt der Hersteller für die Precast-Reihe bislang nicht; wo die Grenzen dieses Gehäuses nicht ausreichen, ist eine andere Bauform zu wählen.

Aufbau mit Aquapanel-Front und Leerrohranschluss

Der Grundkörper besteht aus grauem EPS mit 50 Kilogramm je Kubikmeter, also aus demselben festen Hartschaum, den der Hersteller auch für die Ortbeton-Variante verwendet. Vorn ist eine Knauf-Aquapanel-Frontplatte eingeklebt – eine zementgebundene Platte, die dem Gehäuse eine feste, vor Ort schneidbare Front gibt. Innen liegt eine Schaumstoff-Dämmmatte von zehn Millimetern. Der Ausschnitt bleibt bis nach dem Betoniervorgang geschlossen und wird erst auf der Baustelle geöffnet, kreisförmig bis 330 Millimeter oder quadratisch bis 290 × 290 Millimeter. Das ist der eigentliche Kunstgriff dieser Bauform: Die Position steht früh fest, die Wahl des Lautsprechers darf offenbleiben. Die seitlichen Ausbruchstellen des Grundkörpers nehmen Elektroleerrohre mit 20 und 25 Millimetern Durchmesser auf. Wie bei jedem einbetonierten Gehäuse gilt, dass ein Leerrohr mit Zugdraht der fest eingegossenen Leitung vorzuziehen ist, weil sich die Lautsprecherleitung später noch tauschen lässt. Für die Ausführung im Werk bedeutet das eine zusätzliche Abstimmung, denn das Leerrohr muss dort angeschlossen werden, wo es später aus der Platte austritt.

Planung im Fertigteilwerk und Bezug über mediacraft

Projekte mit Elementdecken folgen einem eigenen Takt: Elementpläne, Werksfertigung, Anlieferung, Ortbetonergänzung. Die Euroboxx Precast muss in diesen Takt eingefügt werden, und zwar so früh, dass die Gehäuse im Werk vorliegen. In der Praxis heißt das, den Bedarf für das gesamte Bauvorhaben in einem Zug zu ermitteln, statt geschossweise nachzufassen – schon deshalb, weil Fertigteilplatten in Serie entstehen. Der Hersteller gibt für die Palettierung 66 Stück ohne Karton beziehungsweise 60 Stück mit Karton an, was für die Anlieferung ins Werk eine brauchbare Rechengröße ist. mediacraft ist bei diesen Vorhaben der Ansprechpartner für die Abstimmung zwischen Lautsprecherauswahl, Gehäuse und Bauablauf und liefert als Fachhandel für Custom-Install-Audio auch dorthin, wo die Decke entsteht, statt dorthin, wo sie später eingebaut wird. Für die Vorbereitung eines solchen Projekts genügen drei Angaben, die früh feststehen sollten: die Anzahl der Deckenauslässe, ihre Lage im Elementplan und die Frage, ob der spätere Lautsprecher innerhalb der Grenzen dieses Gehäuses bleibt. Alles Weitere lässt sich anschließend in Ruhe entscheiden, bis hin zur Wahl des Modells kurz vor dem Innenausbau.
