B-System Dryboxx Retrofit – Rückvolumen nachrüsten, ohne die Decke neu aufzubauen

Nachrüsten in der bereits geschlossenen Decke

Der übliche Weg zu einem definierten Rückvolumen führt über die offene Decke: Gehäuse setzen, Kabel legen, beplanken. In bestehenden Gebäuden ist dieser Weg versperrt, weil die Decke fertig gespachtelt und gestrichen ist und ein Rückbau die gesamte Fläche betrifft. Genau dafür gibt es die Retrofit-Ausführung. Ihr Gehäuse trägt bereits ab Werk eine aufgeschraubte, bedruckte Gipskartonplatte, sodass die Einheit als geschlossenes Bauteil in die vorhandene Beplankung eingesetzt wird. Vier CD-Profile und die benötigten Schrauben liegen bei; sie verbinden das Gehäuse mit der bestehenden Unterkonstruktion und nehmen dessen Gewicht auf, statt es auf die Schnittkanten der geöffneten Platte zu legen. Der Eingriff bleibt damit auf ein Feld begrenzt: Es wird eine rechteckige Öffnung geschnitten, das Gehäuse eingesetzt, verschraubt und die Fuge verspachtelt. Für den Bauherrn heißt das, dass gestrichene Flächen weitgehend erhalten bleiben und nur der Bereich um die Öffnung nachbehandelt werden muss. Vorausgesetzt ist allerdings, dass oberhalb der Decke tatsächlich Platz vorhanden ist; Lüftungskanäle, Sprinklerleitungen und Träger abgehängter Leuchten sind in Bestandsbauten selten dokumentiert und sollten vor der Bestellung geprüft werden.

Vier Größen und die maßgeblichen Öffnungsmaße

Innenvolumen und Ausschnittsmaße der Retrofit-Größen entsprechen den jeweiligen Standardgehäusen der Baureihe; hinzu kommt jedoch ein zweites Maß, das in der Standardausführung keine Rolle spielt: das Außenmaß mit Gipskartonplatte. Die XS misst mit Platte 500 × 400 × 109,5 mm, die S 500 × 400 × 159,5 mm, die M 500 × 400 × 209,5 mm und die L 625 × 500 × 209,5 mm. Dieses Maß bestimmt die Öffnung, die in die vorhandene Decke geschnitten wird, und nicht der Lautsprecherausschnitt. Der wiederum liegt bei XS, S und M kreisförmig bei maximal 260 mm oder rechteckig bei 330 × 230 mm, bei der L kreisförmig bei 360 mm. Die Bauhöhen betragen 97, 147 und 197 mm bei Innenvolumina von 8,80, 15,00, 21,20 und 36,90 Litern; die zulässige Einbautiefe des Lautsprechers folgt daraus mit 97,5, 147,5 beziehungsweise 197,5 mm. Vor der Bestellung ist deshalb zweierlei zu prüfen: der Platz oberhalb der Decke und der Platz auf ihr. Beides zusammen entscheidet über die Größe, denn eine tiefe Ausführung nützt nichts, wenn sich die zugehörige Öffnung nicht sauber in die vorhandene Deckenfläche setzen lässt – etwa weil eine Leuchte, eine Fuge oder ein Deckensegel im Weg liegt.

Lieferumfang, Rastermaß und Kabelanbindung

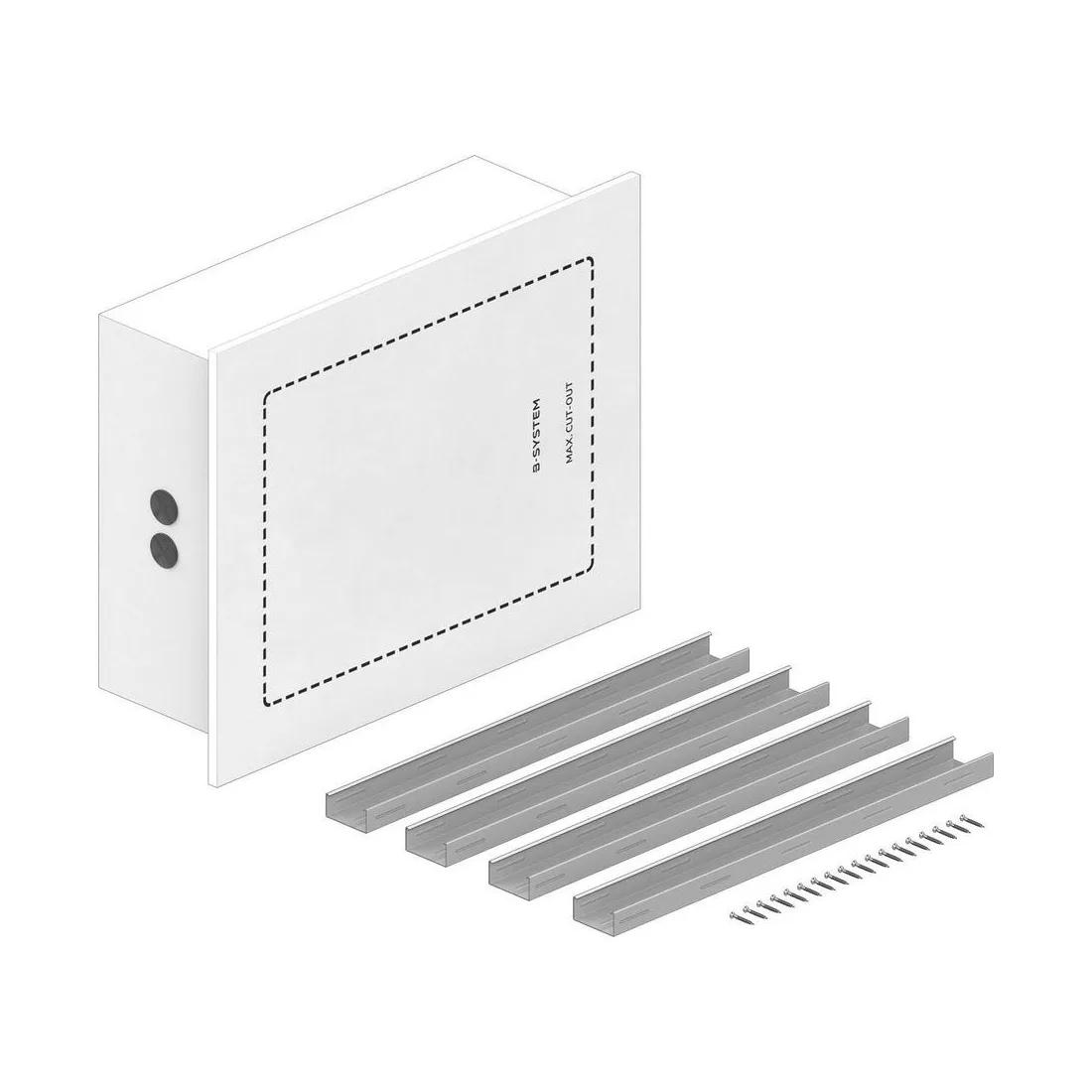

Geliefert wird die Retrofit-Einheit als Dryboxx aus weißem, auf Gehrung geschnittenem MDF mit innenliegender Bedämpfung aus Akustik-Noppenschaumstoff, mit werkseitig aufgeschraubter und bedruckter Gipskartonplatte sowie mit vier CD-Profilen und den zugehörigen Schrauben. Das Gehäusemaß ist auf das gängige Trockenbau-Rastermaß von 625 mm abgestimmt, was den Regelfall abdeckt, in dem die vorhandene Unterkonstruktion in diesem Abstand liegt. Vor dem Öffnen der Decke sollte die tatsächliche Profillage geprüft werden, denn nur dann lässt sich die Öffnung so setzen, dass die Profile nicht durchtrennt werden müssen. Für die Zuleitung sind zwei Rohreinführungen vorbereitet, deren eingeklebte Gummipfropfen Kabel oder Leerrohre bis 25 mm Durchmesser durchlassen und ungenutzt geschlossen bleiben. Die Kabelanbindung ist beim Nachrüsten der aufwendigere Teil der Arbeit, weil im geschlossenen Deckenhohlraum gezogen werden muss; ein Einziehband und eine zweite Öffnung in Wandnähe ersparen hier viel Sucherei. Das geschlossene Gehäuse schützt den Lautsprecher anschließend vor Staub, Insekten und Riesel. In Bestandsdecken wiegt dieser Punkt schwerer als im Neubau, weil sich dort über Jahre Staub abgelagert hat, der beim Öffnen aufgewirbelt wird.

Projektierung und Bezug über mediacraft

Die Retrofit-Ausführung ist überall dort das Mittel der Wahl, wo Deckeneinbaulautsprecher in bestehende abgehängte Decken kommen sollen: bei Umbauten in bewohnten Wohnungen, bei der Nachrüstung von Besprechungsräumen, in Praxen und in Hotelzimmern, deren Decken bereits fertiggestellt sind. Der Hersteller gibt die Baureihe universell für handelsübliche Einbaulautsprecher frei und führt sie in acht Standardgrößen, davon vier Deckenformate. Zu beachten ist, dass die Retrofit-Ausführungen eine eigene Baureihe neben den Standardgehäusen derselben Größenbezeichnung bilden: Innenvolumen und Ausschnittsmaße stimmen überein, das Lieferbild jedoch nicht, denn nur die Retrofit-Ausführung bringt Gipskartonplatte und CD-Profile mit. In Deutschland und Österreich liefert mediacraft die Baureihe und berät Fachhandel, Elektroinstallateure und Planer bei der Auswahl der Größe und beim Ablauf der Nachrüstung. Für bestehende Wände führt die Baureihe die Ausführung Blaze by Sonance Dryboxx Wall Retrofit. Eigene Schalldämmwerte nennt der Hersteller für die Retrofit-Ausführung nicht; wo die Schallübertragung in Nachbarräume das ausschlaggebende Kriterium ist, sollte dieser Punkt vor der Ausschreibung mit dem Hersteller geklärt werden.
