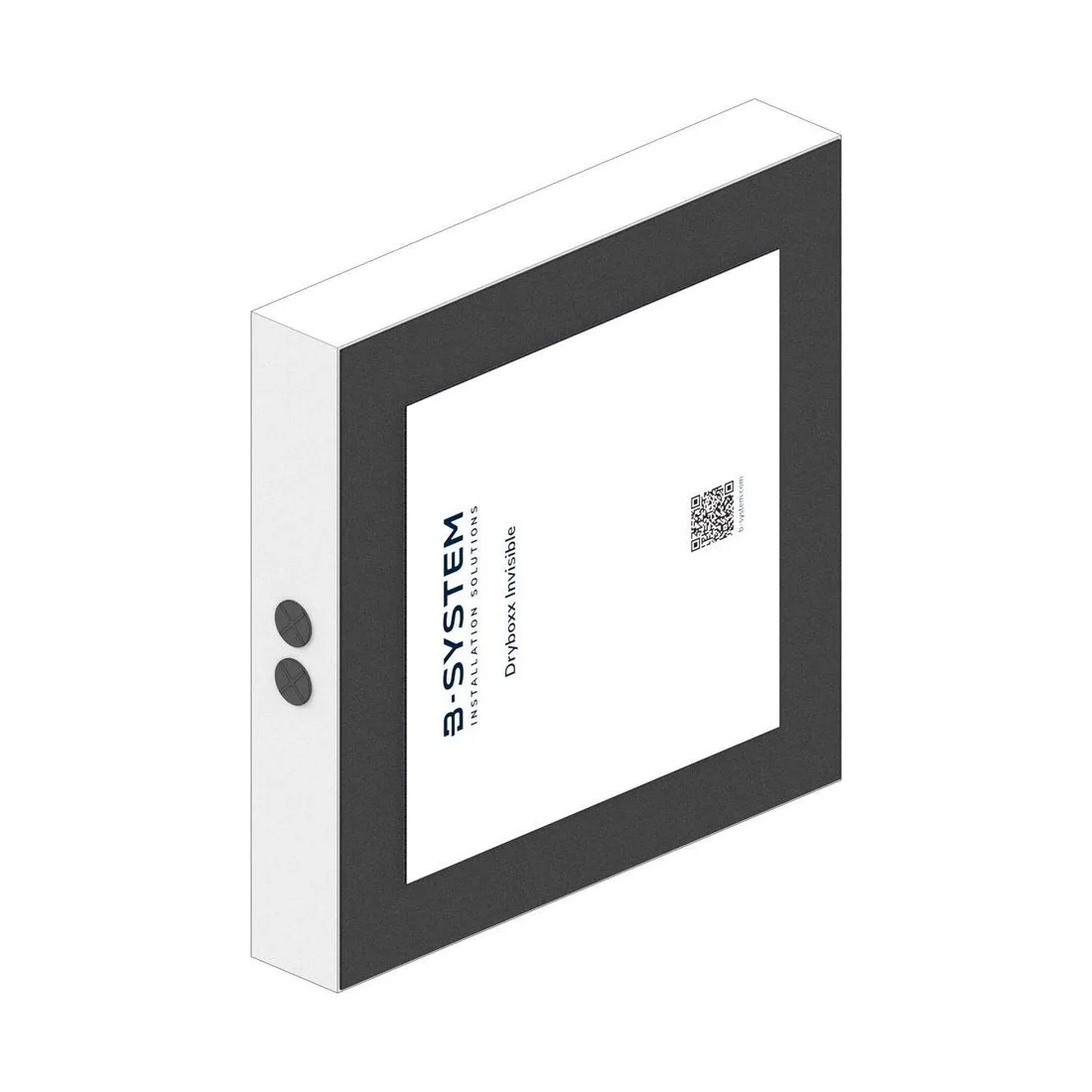

B-System Dryboxx für Sonance IS6 – passgenaues Rückvolumen für den unsichtbaren Lautsprecher

Zugeschnitten auf die Aussparung des Sonance IS6

Unsichtbare Lautsprecher werden in die Fläche eingelassen und anschließend überspachtelt; ihr Ausschnitt ist damit nicht mehr korrigierbar, sobald die Oberfläche fertig ist. Genau deshalb liefert B-System für diese Lautsprecher keine universelle Backbox, sondern ein maßlich festgelegtes Gehäuse. Die Ausführung für den Sonance IS6 misst 555 × 555 × 97 mm und stellt 20,00 Liter Innenvolumen bereit. Die Aussparung beträgt 340 × 250 mm und entspricht dem Einbaumaß des IS6. Aus der Herstellerzeichnung gehen zusätzlich 85 mm Innenhöhe und 101 mm Gesamthöhe hervor – Werte, die bei der Abstimmung mit dem Deckenaufbau gebraucht werden, weil die Gesamthöhe und nicht die Gehäusehöhe den benötigten Platz beschreibt. Für die Ausschreibung bedeutet die feste Zuordnung eine Vereinfachung: Es entfällt die Prüfung, ob Ausschnitt, Tiefe und Volumen zueinander passen, weil der Hersteller diese Kombination bereits festgelegt hat. Zu beachten ist allein, dass für den IS6T ein eigenes Gehäuse geführt wird, die Dryboxx Invisible IS6T mit den Maßen 555 × 555 × 105 mm bei einer Aussparung von 370 × 370 mm. Die beiden dürfen nicht getauscht werden.

Ein Format für Decke und Wand

Der Hersteller gibt die Gehäuse der Invisible-Reihe ausdrücklich für den Decken- wie für den Wandeinbau frei. Das Außenmaß ist auf die Trockenbau-Rastermaße 400, 500 und 625 mm abgestimmt, sodass das Gehäuse in beiden Fällen zwischen die vorhandenen Profile passt, ohne dass die Unterkonstruktion aufgetrennt und statisch ersetzt werden muss. In der Planung wirkt sich das vor allem auf die Bevorratung aus: Ein Projekt mit IS6 in Decke und Wand kommt mit einer einzigen Position aus. Konstruktiv unterscheiden sich die beiden Einbaulagen dennoch. In der Decke liegt das Gehäuse waagerecht und wird von oben zugänglich montiert, in der Wand steht es senkrecht und die Zuleitung sollte nach unten geführt werden, damit sie sich später im Sockelbereich wiederfinden lässt. In beiden Fällen gilt, dass die Position vor dem Schließen der Fläche endgültig feststehen muss, weil überspachtelte Oberflächen keine nachträgliche Korrektur zulassen. Die auf Gehrung geschnittenen MDF-Platten halten das flache, quadratische Format dabei in der Fläche stabil, was gerade bei senkrechtem Einbau von Bedeutung ist.

Lieferumfang, Bedämpfung und Ablauf auf der Baustelle

Geliefert wird das Gehäuse aus weißem MDF mit innenliegender Bedämpfung aus Akustik-Noppenschaumstoff, den der Hersteller als auf Studio-Niveau bezeichnet. Dazu kommen eine Entkopplungsmatte, eine Platzhalter-Platte aus Waben-Kunststoff und eine gedruckte Installationsanleitung. Die Bedämpfung nimmt die Reflexionen im Rückraum auf, die sonst zeitversetzt auf die Membran zurückwirken; die Entkopplungsmatte unterbricht den Weg des Körperschalls in die Beplankung. Zwei Rohreinführungen mit eingeklebten Gummipfropfen nehmen Kabel oder Leerrohre bis 25 mm Durchmesser auf und bleiben ungenutzt geschlossen. Für den Bauablauf gilt die übliche Reihenfolge im Trockenbau: Das Gehäuse steht vor der Beplankung, die Zuleitung wird vor dem Schließen geprüft, und der Ausschnitt bleibt bis zum Setzen des Lautsprechers verschlossen, damit weder Bauschutt noch Spachtelmasse in das Rückvolumen gelangen. Der Lautsprecher selbst kommt erst, wenn Spachtel- und Schleifarbeiten abgeschlossen sind. Wer diese Reihenfolge umdreht, baut zweimal aus und ein. Auf der Palette liefert der Hersteller 28 Stück bei einem Palettenmaß von 120 × 80 × 180 cm.

Auswahl, Abgrenzung und Bezug über mediacraft

Die Blaze by Sonance Dryboxx für den Sonance IS6 gehört in Projekte, in denen der Lautsprecher vollständig in der Fläche verschwinden soll: Wohnräume mit durchgehender Deckenfläche, Praxen und Kanzleien, Hotelzimmer, Besprechungsräume und überall dort, wo Architekten sichtbare Technik ausschließen. Der Hersteller führt das Datenblatt Dryboxx Invisible für die Sonance-Modelle IS6, IS6T, IS8, IS8T, IS10 und IS10W; jede Ausführung hat ihre eigene Aussparung, und die Zuordnung erfolgt ausschließlich über das Lautsprechermodell. Für den IS10-2W gibt es im Trockenbau kein eigenes Gehäuse dieser Reihe. Gewicht und Brandschutzklasse nennt der Hersteller für die Invisible-Ausführungen nicht; wo diese Angaben Teil der Ausschreibung sind, ist eine Rückfrage erforderlich. In Deutschland und Österreich liefert mediacraft die Reihe und unterstützt Fachhandel, Elektroplaner und Innenarchitekten bei der Zuordnung von Lautsprechermodell, Gehäuse und Deckenaufbau. Für Beton- und Mauerwerksdecken führt B-System stattdessen die Euroboxx-Ausführungen der Invisible-Reihe. Für Planer bleibt festzuhalten, dass die feste Zuordnung zwischen Lautsprecher und Gehäuse die Ausschreibung vereinfacht, zugleich aber bindet: Ein späterer Wechsel des Lautsprechermodells zieht in aller Regel ein anderes Gehäuse nach sich. Diese Entscheidung sollte deshalb vor Beginn der Trockenbauarbeiten getroffen und schriftlich festgehalten werden.
