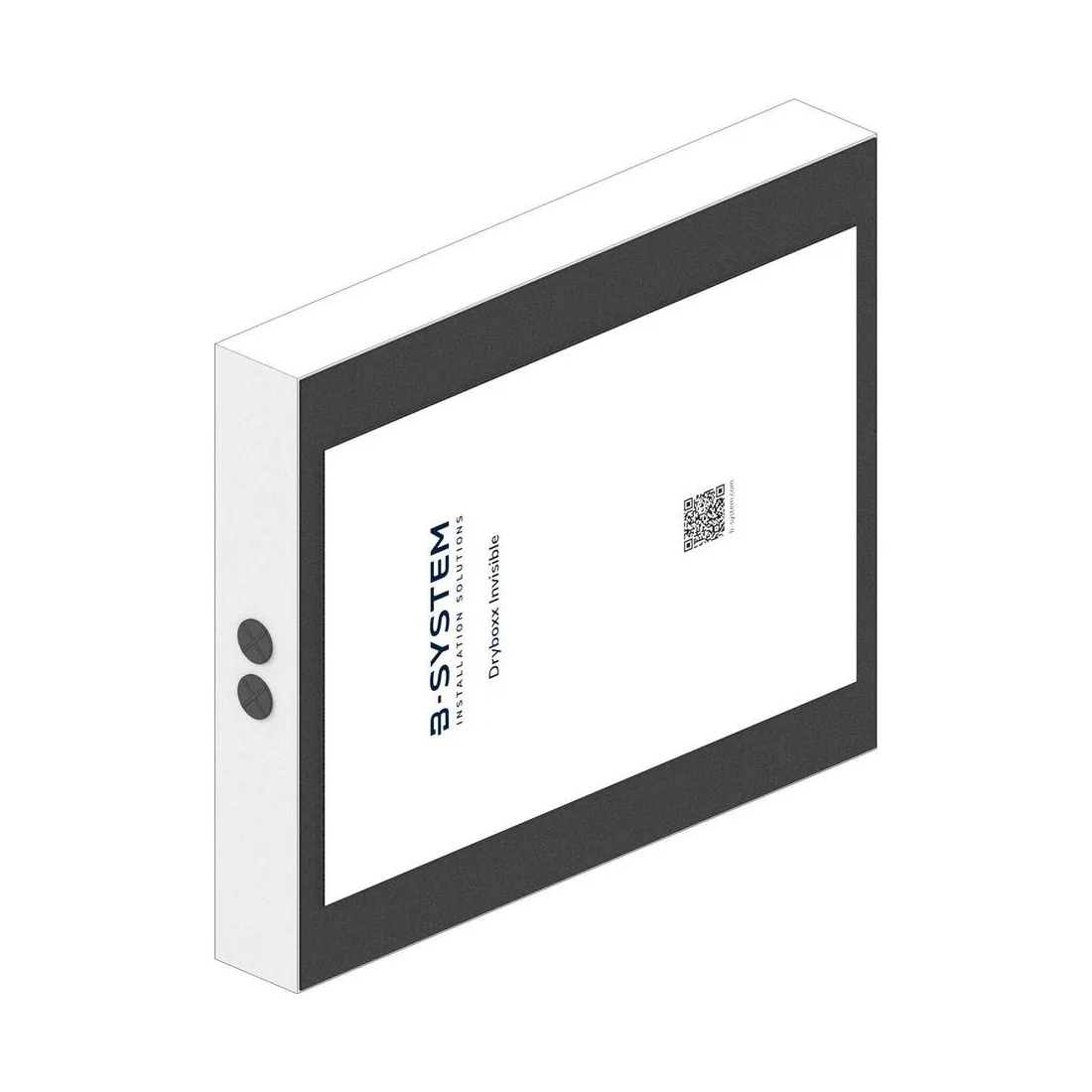

B-System Dryboxx für Sonance IS10W – dichtes Rückvolumen in der Trockenbauwand

Ein Gehäuse, das der Hersteller für zwei Modelle führt

Wer für den Sonance IS10W ein Trockenbaugehäuse sucht, findet im Datenblatt Dryboxx Invisible keine eigene Zeile, sondern einen gemeinsamen Eintrag: B-System führt IS8 und IS10W als eine einzige Ausführung. Beide Lautsprecher teilen sich damit dasselbe Bauteil mit 670 × 550 × 97 mm Außenmaß, 24,35 Litern Innenvolumen und einer Aussparung von 540 × 250 mm. Diese Bündelung hat einen praktischen Kern: Wo in einem Projekt Deckenlautsprecher und Wandlautsprecher derselben Serie gemischt werden, reduziert sich die Gehäuseliste auf eine einzige Position. Für die Bestellung bedeutet es, dass die Gehäusebezeichnung allein noch nicht sagt, welcher Lautsprecher später hineinkommt; das muss in den Projektunterlagen stehen. Für den Monteur wiederum ist es unerheblich, weil die Aussparung für beide Modelle dieselbe ist. Zu beachten bleibt: Wo eine Ausschreibung eine modellgenaue Zuordnung verlangt, sollte diese Doppelbelegung ausdrücklich erwähnt werden, damit im Nachgang niemand von einer falschen Lieferung ausgeht. Die technischen Werte bleiben von dieser Zusammenfassung unberührt: Volumen, Bedämpfung und Aussparung sind für beide Modelle identisch ausgelegt. Für den IS10-2W führt B-System im Trockenbau dagegen kein Gehäuse dieser Reihe.

Wandeinbau: was die Aussparung von der Konstruktion verlangt

Der IS10W ist der Wandlautsprecher der Serie, und der Wandeinbau stellt andere Anforderungen als der Deckeneinbau. Die Aussparung von 540 × 250 mm liegt in der Wand senkrecht oder waagerecht, je nach Ausrichtung des Lautsprechers, und überspannt bei den üblichen Achsabständen mindestens ein Ständerfeld. Sie muss deshalb im Ständerwerk eingeplant werden, bevor die erste Beplankung steht – nachträglich lässt sich ein Profil nicht ohne Ersatz entfernen, ohne die Wandsteifigkeit zu verändern. Mit 97 mm Bauhöhe bleibt das Gehäuse flach genug für gängige Ständerwände; die Gesamthöhe von 101 mm ist der Wert, der gegen die verfügbare Tiefe zu prüfen ist. Das Außenmaß ist auf die Rastermaße 400, 500 und 625 mm abgestimmt, was die Einordnung erleichtert. Sinnvoll ist außerdem, die Höhe über Fertigfußboden früh festzulegen und mit Möblierung, Bildern und Vorhangschienen abzugleichen, denn nach dem Spachteln ist die Position endgültig. Der Hersteller gibt das Gehäuse ausdrücklich auch für den Deckeneinbau frei. Wo beide Einbaulagen in einem Raum vorkommen, ist das ein Vorteil bei der Bevorratung, weil nur eine Position zu führen ist.

Bevorratung, Anlieferung und Lieferumfang

Zum Umfang gehören das Gehäuse aus weißem MDF mit innenliegendem Akustik-Noppenschaumstoff, eine Entkopplungsmatte, eine Platzhalter-Platte aus Waben-Kunststoff und eine gedruckte Installationsanleitung. Die Bedämpfung baut die Reflexionen im Rückraum ab, die Entkopplungsmatte trennt den Lautsprecher mechanisch von der Beplankung, sodass Vibrationen nicht in die Wandfläche übergehen. Für die Zuleitung stehen zwei Rohreinführungen zur Verfügung, deren eingeklebte Gummipfropfen Kabel oder Leerrohre bis 25 mm Durchmesser durchlassen und ungenutzt geschlossen bleiben. Der Hersteller liefert 24 Stück je Palette bei einem Palettenmaß von 120 × 80 × 180 cm – eine Angabe, die bei Objektbauten über Anlieferung, Kranweg und Zwischenlagerung mitentscheidet. Weil dieselbe Ausführung zwei Lautsprechermodelle abdeckt, lässt sich der Bedarf eines Projekts in einer Summe bestellen, statt ihn nach Modellen zu trennen. Sinnvoll ist dennoch, die Gehäuse auf der Baustelle nach Räumen zu kennzeichnen, weil sie äußerlich nicht zu unterscheiden sind. Eine Beschriftung mit Raumnummer und Lautsprechermodell auf dem Karton genügt dafür und erspart beim Setzen der Lautsprecher das Zurückblättern in die Planung.

Abstimmung im Projekt und Bezug über mediacraft

Die Blaze by Sonance Dryboxx für den Sonance IS10W gehört in Projekte, in denen Wandlautsprecher vollständig in der Fläche verschwinden sollen: Wohnräume mit durchlaufenden Wandflächen, Heimkinos mit unsichtbarer Front, Empfangsbereiche, Praxen und Hotelzimmer. Weil überspachtelte Lautsprecher keine Korrektur zulassen, ist die Abstimmung zwischen Elektroplanung, Trockenbau und Innenausbau hier enger zu führen als bei sichtbaren Einbauten: Position, Kabelweg und Bauablauf müssen vor der Beplankung feststehen. Das Datenblatt Dryboxx Invisible deckt die Sonance-Modelle IS6, IS6T, IS8, IS8T, IS10 und IS10W ab; jede Ausführung hat ihr eigenes Aussparungsmaß. Gewicht und Brandschutzklasse nennt der Hersteller für diese Reihe nicht, und ein eigenständiges Gehäuse allein für den IS10W führt er nicht. Wo eines von beidem für eine Ausschreibung gebraucht wird, ist eine Rückfrage beim Hersteller erforderlich. In Deutschland und Österreich liefert mediacraft die Reihe und begleitet Fachhandel, Elektroplaner und Innenarchitekten bei Modellzuordnung, Wandaufbau und Bauablauf. Für Beton- und Mauerwerkswände führt B-System stattdessen die entsprechenden Euroboxx-Ausführungen der Invisible-Reihe.
