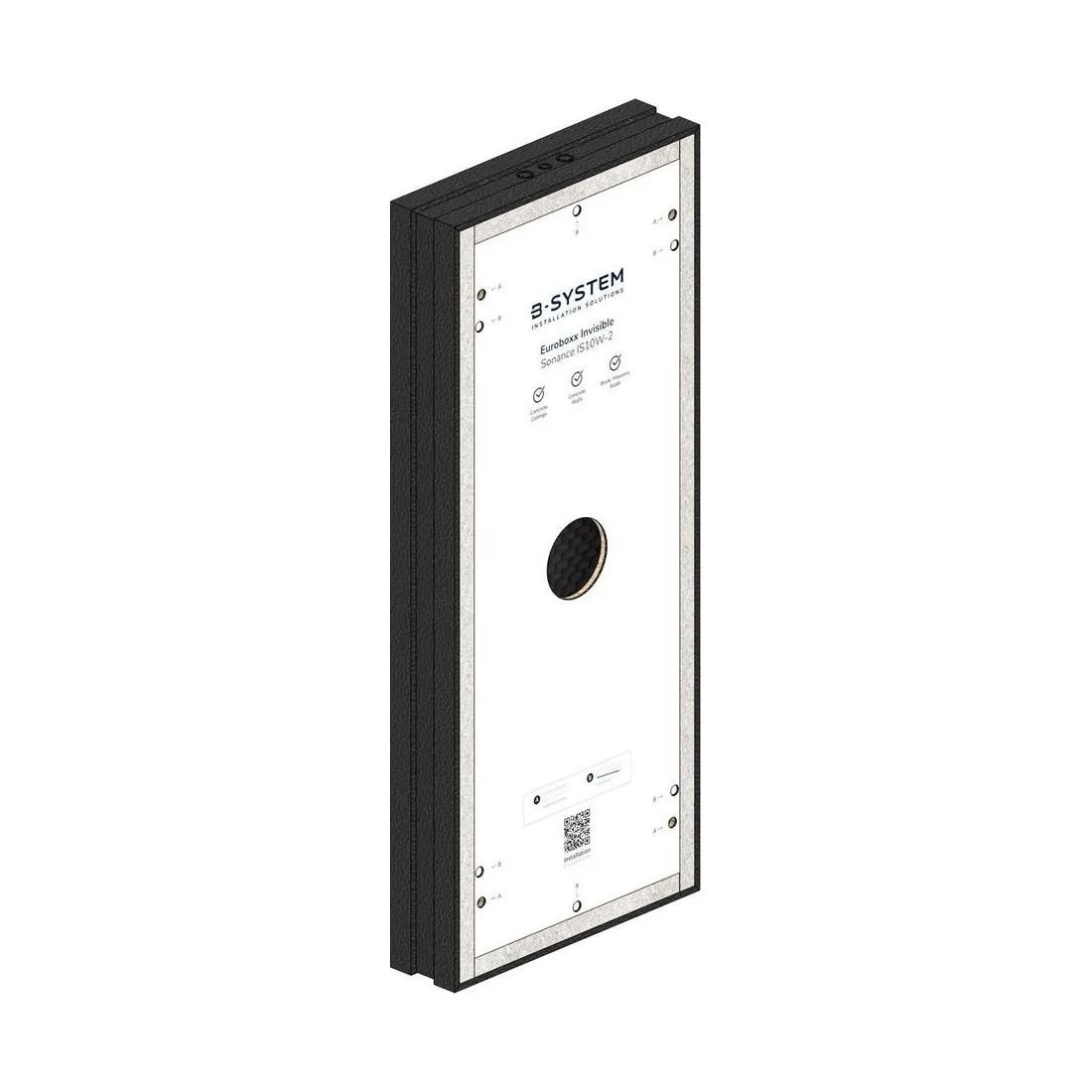

Euroboxx Invisible IS10 2W – das größte Gehäuse der Invisible-Reihe für Beton und Mauerwerk

Das größte Gehäuse der Euroboxx-Invisible-Reihe

Mit 1190 Millimetern Länge steht dieses Gehäuse deutlich über allen anderen Formaten der Reihe. Es ist für den Sonance IS10-2W vorgesehen und damit für einen Lautsprecher, der über eine besonders große Fläche arbeitet. Bemerkenswert ist die Abgrenzung zu den Trockenbau-Gehäusen desselben Herstellers: Für den IS10-2W führt B-System im Trockenbau kein Gegenstück; das Modell wird ausschließlich in der Euroboxx-Invisible-Reihe für Beton und Mauerwerk geführt. Wer diesen Lautsprecher einsetzen möchte, entscheidet sich damit zugleich für den Massivbau als Einbauort. Das gemeinsame Datenblatt der Reihe deckt neben dem IS10 2W auch den IS6, die gemeinsame Ausführung für IS8 und IS10W sowie den IS10 ab; für den IS10-2W ist ausschließlich das längste Format der Reihe vorgesehen. Diese Eindeutigkeit ist bei einem Bauteil, das nach dem Betonieren nicht mehr getauscht werden kann, wichtiger als bei jedem anderen Zubehörteil einer Anlage. Innerhalb der Reihe ist dieses Format zudem das einzige, dessen Länge über einen Meter hinausgeht, was es auf der Baustelle unverwechselbar macht.

Eine Aussparung von 1089 Millimetern will geplant sein

Die entscheidende Zahl dieses Artikels ist das Aussparungsmaß von 1089 × 411 Millimetern. Eine Öffnung dieser Länge ist in einer tragenden Wand oder in einer Decke kein Detail der Haustechnik mehr, sondern eine konstruktive Frage. In der Betonwand betrifft sie die Bewehrungsführung, in der gemauerten Wand die Überdeckung des Bereichs. Beides muss der Tragwerksplaner beantworten, und zwar bevor die Position endgültig festgelegt wird. Hinzu kommt die Gehäusehöhe von 125 Millimetern, die in die Bauteildicke eingeht, sowie das Innenvolumen von 43,75 Litern, das dem Lautsprecher zur Verfügung steht. Die maximale Einbautiefe beträgt wie bei allen Gehäusen der Reihe 100 Millimeter. Für die Ausschreibung sollten Aussparungsmaß und Brandschutzklasse gemeinsam angegeben werden, weil der Rohbau mit dem einen und die Brandschutzunterlagen mit dem anderen arbeiten. Empfehlenswert ist, dem Rohbau zusätzlich die Gehäuseabmessung von 1190 × 490 × 125 Millimetern zu nennen, weil sich daraus der tatsächliche Platzbedarf im Bauteil ergibt und nicht aus dem Aussparungsmaß allein.

Materialaufbau, Ausbruchstellen und Schutzdeckel

Der Aufbau folgt dem der übrigen Gehäuse der Reihe: Der umlaufende Grundkörper besteht aus EPS und EPP, verwendet wird graues EPS mit 50 Kilogramm je Kubikmeter Rohdichte, rückseitig ist ein gequarzter OSB-Deckel eingeklebt, innen liegt grauer Noppenschaumstoff mit 15 Millimetern Stärke. Ober- und unterseitig sind Ausbruchstellen für Elektroleerrohre in 20 und 25 Millimetern vorbereitet, sodass die Zuleitung von oben aus der Deckenebene oder von unten aus der Sockelebene kommen kann. Beim langen Format ist zusätzlich zu bedenken, an welchem Ende die Leitung ankommt, weil ein späterer Wechsel der Seite über eine Länge von mehr als einem Meter nicht ohne Eingriff möglich wäre. Der mitgelieferte Schutzdeckel im Format 1089 × 411 × 12,5 Millimeter verschließt die Öffnung bis zum Lautsprechereinbau. Ebenfalls im Lieferumfang enthalten sind ein Montage-Set, eine Installationsanleitung und die Kartonverpackung; der Hersteller gibt 18 Stück in Karton an. Für die Lagerung auf der Baustelle bedeutet das eine Kartongröße, die nicht beiläufig verstaut wird; ein trockener, ebener Stellplatz sollte vorab benannt sein, damit die Gehäuse bis zum Einbau unbeschädigt bleiben.

Projektierung großer Flächen und Bezug über mediacraft

Ein Bauteil dieser Länge verlangt eine Projektierung, die über die Auswahl eines Lautsprechers hinausgeht. Zu klären sind die Statik, die Lage im Wandaufriss, der Leitungsweg, der Termin auf der Baustelle und die Frage, wie das Gehäuse unbeschädigt bis dorthin gelangt – Hartschaum ist leicht, aber empfindlich gegen Kantenschäden, und über eine Länge von 1190 Millimetern gilt das besonders. mediacraft begleitet solche Vorhaben als Fachhandel für Custom-Install-Audio und stellt sicher, dass Lautsprecher, Gehäuse und Zubehör zusammen ankommen und nicht in getrennten Vorgängen. Sinnvoll ist bei diesem Format eine gemeinsame Abstimmung von Planer, Rohbau und ausführendem Fachbetrieb vor der Bestellung, weil hier drei Gewerke auf dasselbe Bauteil zugreifen. Für Objekte mit mehreren solchen Positionen empfiehlt sich zudem eine gesammelte Anlieferung zum Rohbautermin. Für die Auswahl selbst gilt der einfache Grundsatz, dass die Fläche des Lautsprechers zur Größe des Raums passen sollte: Ein Format dieser Länge gehört in Räume, die es akustisch auch ausfüllen kann, und nicht in einen Flur. Für kleinere Räume führt der Hersteller innerhalb derselben Reihe passendere Formate, die weniger Wandfläche beanspruchen und sich leichter in die Konstruktion einfügen. Die Reihe ist so aufgebaut, dass für jede Raumgröße ein Format zur Verfügung steht.
