B-System Dryboxx – definiertes Rückvolumen für Einbaulautsprecher in abgehängten Decken

Vier Deckenformate mit gestufter Bauhöhe

Die Baureihe umfasst vier Deckenformate, die sich in der Bauhöhe und damit im nutzbaren Rückvolumen unterscheiden. Die Dryboxx XS misst 430 × 330 × 97 mm und schließt 8,80 Liter ein, die Dryboxx S kommt bei gleicher Grundfläche auf 147 mm Höhe und 15,00 Liter, die Dryboxx M auf 197 mm und 21,20 Liter. Die Dryboxx L vergrößert die Grundfläche auf 555 × 430 mm und erreicht bei ebenfalls 197 mm Höhe 36,90 Liter. Für die Ausschreibung entscheidend ist die zulässige Einbautiefe des Lautsprechers: 97,5 mm bei XS, 147,5 mm bei S sowie 197,5 mm bei M und L, jeweils gerechnet als Innenhöhe zuzüglich 12,5 mm Gipskarton. Der maximale Ausschnitt beträgt bei XS, S und M kreisförmig 260 mm oder rechteckig 330 × 230 mm, bei der L kreisförmig 360 mm oder rechteckig 455 × 330 mm. Damit ist die Reihenfolge in der Planung eindeutig: Zuerst wird die Einbautiefe des vorgesehenen Lautsprechers geprüft, dann der benötigte Ausschnitt, erst danach das Volumen. Wer die Größe zu knapp wählt, muss später den Lautsprecher wechseln – die Deckenkonstruktion lässt sich dann nicht mehr ohne Weiteres anpassen. In die andere Richtung ist die Toleranz größer: Findet ein Lautsprecher mehr Rückvolumen vor, als er zwingend benötigt, verschiebt sich seine untere Grenze eher nach unten als nach oben.

Aufbau aus MDF, Bedämpfung und Entkopplung

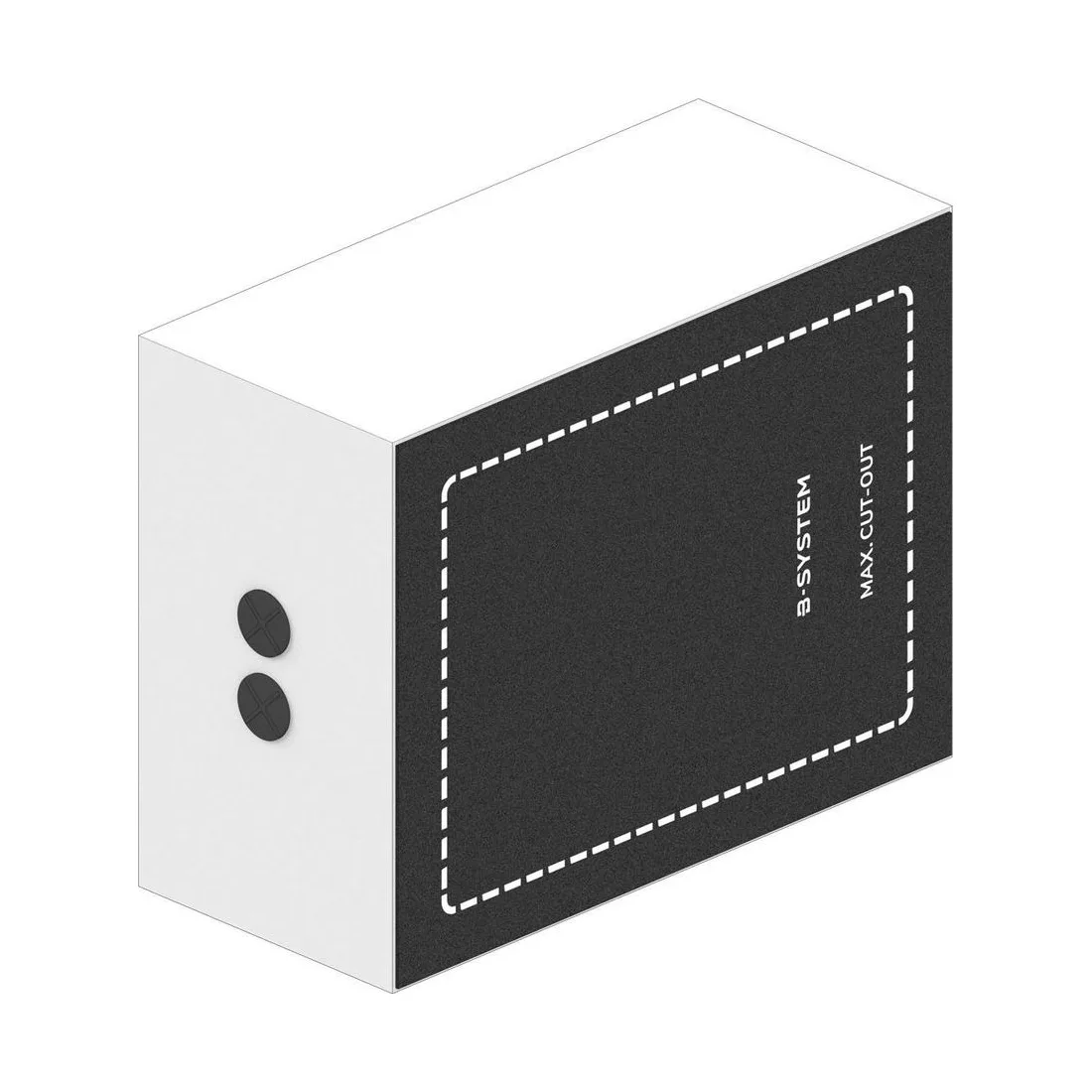

Der Korpus besteht aus hochwertigen MDF-Platten in Weiß, die auf Gehrung geschnitten sind; die Kanten stoßen dadurch flächig aneinander und das Gehäuse bleibt über seine gesamte Höhe formstabil. Innen liegt eine Bedämpfung aus Akustik-Noppenschaumstoff, die der Hersteller als auf Studio-Niveau beschreibt und die stehende Wellen im Rückraum abbaut. Beide Eigenschaften gehören zusammen: Ein dichtes, schweres Gehäuse verhindert, dass die rückseitig abgestrahlte Energie in die Deckenkonstruktion gelangt, und die Innenbedämpfung sorgt dafür, dass die im Gehäuse verbleibende Energie nicht als Nachhall auf die Membran zurückwirkt. Zum Lieferumfang gehört eine Entkopplungsmatte, auf der der maximal zulässige Ausschnitt bereits aufgedruckt ist. Sie trennt den Lautsprecherkorb mechanisch von der Beplankung, sodass Vibrationen nicht als Körperschall in die Gipskartonfläche wandern. Für den Monteur hat der Aufdruck einen zweiten Nutzen: Der Ausschnitt muss nicht nach Datenblatt angerissen werden, sondern liegt maßhaltig vor. Fehlschnitte in einer bereits montierten Beplankung werden damit deutlich unwahrscheinlicher, und das ist auf der Baustelle der häufigste Grund für Nacharbeit.

Rastermaß, Kabeleinführungen und Schallreduktion

Die Außenmaße der Dryboxx sind auf die im Trockenbau gängigen Rastermaße 400, 500 und 625 mm abgestimmt. Das Gehäuse passt damit zwischen die Profile der Unterkonstruktion, ohne dass diese aufgetrennt und statisch ersetzt werden muss – ein Punkt, der in der Abstimmung mit dem Trockenbauer früh geklärt sein sollte. Zwei Rohreinführungen mit eingeklebten Gummipfropfen nehmen Kabel oder Leerrohre bis 25 mm Durchmesser auf. Der Pfropfen bleibt geschlossen, solange die Einführung nicht gebraucht wird, und hält das Gehäuse dicht; wird ein Leerrohr geführt, empfiehlt sich der Zug bis in den Verteiler, weil eine spätere Nachrüstung sonst die Beplankung öffnet. Das geschlossene Gehäuse schützt den eingebauten Lautsprecher zugleich vor Staub, Insekten und Riesel aus dem Deckenhohlraum. Für die Schallübertragung in angrenzende Räume nennt der Hersteller aus eigenen Messungen eine Verringerung um bis zu 30 bis 40 dB bei den relevanten Frequenzen. In mehrgeschossigen Bauten, in Hotels und in Praxen ist das der eigentliche Grund, überhaupt ein geschlossenes Gehäuse einzuplanen, und nicht erst die Klangverbesserung im Raum selbst.

Einsatzgebiete und Bezug über mediacraft

Die Blaze by Sonance Dryboxx gehört überall dorthin, wo Deckeneinbaulautsprecher in abgehängte Decken oder Trockenbaudecken gesetzt werden und der Deckenhohlraum kein definiertes Volumen liefert: Wohnräume, Praxen, Büros, Hotelzimmer und Konferenzräume. Der Hersteller gibt die Baureihe universell für handelsübliche Wand- und Decken-Einbaulautsprecher frei und weist ausdrücklich darauf hin, dass alle Dryboxx-Gehäuse sowohl für den Decken- als auch für den Wandeinbau geeignet sind; die Deckenformate sind lediglich hoch und kompakt geschnitten. Planer sollten die Gehäuseposition vor der Beplankung festlegen, weil Ausschnitt und Kabelweg danach feststehen. Architekten betrifft vor allem die Bauhöhe: 97, 147 oder 197 mm müssen im Deckenaufbau vorhanden sein, bevor die Lautsprecherwahl endgültig getroffen wird. In Deutschland und Österreich liefert mediacraft die Gehäuse der B-System-Baureihe und unterstützt Fachhandel, Elektroplaner und Innenarchitekten bei der Zuordnung von Lautsprecher, Gehäusegröße und Deckenaufbau. Für Wandformate im flachen Breitformat steht die Blaze by Sonance Dryboxx Wall bereit, für bereits geschlossene Decken die Retrofit-Ausführung derselben Baureihe.
