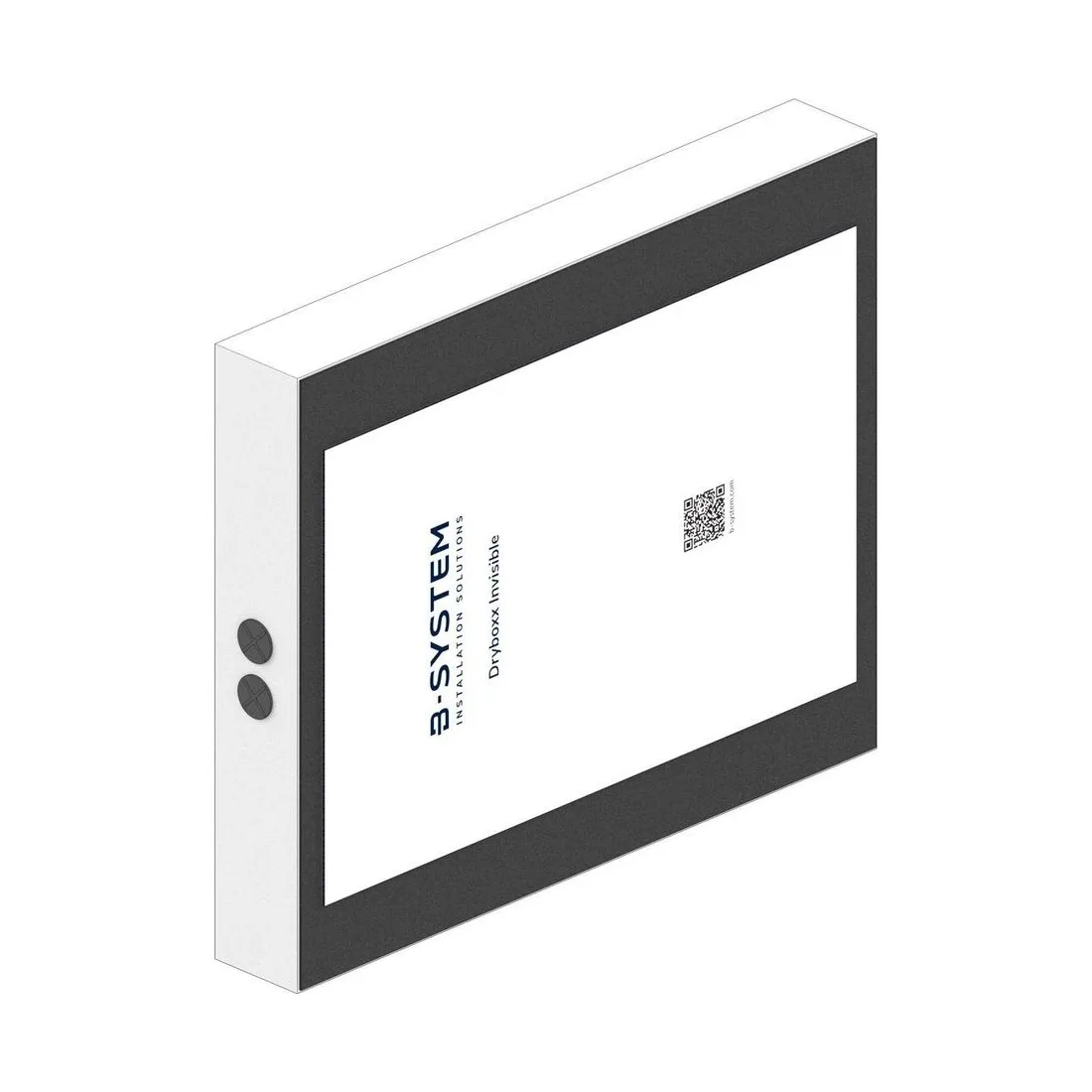

B-System Dryboxx für Sonance IS8 – 24,35 Liter hinter dem unsichtbaren Lautsprecher

Aussparung 540 × 250 mm – lang und schmal

Das Einbaumaß des Sonance IS8 ist deutlich länger als breit, und das Gehäuse bildet diese Geometrie ab: Bei einer Aussparung von 540 × 250 mm misst der Korpus 670 × 550 × 97 mm und schließt 24,35 Liter ein. Für die Planung ist die Länge der entscheidende Wert, nicht die Fläche. Eine Aussparung von mehr als einem halben Meter überspannt in der Regel mindestens ein Feld der Unterkonstruktion, sodass die Lage des Gehäuses früh mit dem Trockenbauer abgestimmt werden muss. Das Außenmaß ist auf die Rastermaße 400, 500 und 625 mm abgestimmt, was diese Abstimmung erleichtert, sie aber nicht ersetzt: Wo Abhänger, Revisionsöffnungen oder Leuchtenträger liegen, ergibt sich aus dem Deckenplan und nicht aus dem Rastermaß. Aus der Herstellerzeichnung gehen zusätzlich 85 mm Innenhöhe und 101 mm Gesamthöhe hervor. Maßgeblich für den benötigten Deckenaufbau ist die Gesamthöhe. Im Datenblatt führt B-System dieses Gehäuse gemeinsam für den IS8 und den IS10W, weil beide Lautsprecher dieselbe Aussparung verlangen. Für die Bestellung ist damit nur eine Angabe nötig, nämlich das Lautsprechermodell; alle übrigen Maße ergeben sich daraus.

Warum ein unsichtbarer Lautsprecher ein festes Volumen braucht

Ein Lautsprecher, der in die Fläche eingelassen und überspachtelt wird, gibt seine rückwärtige Energie unmittelbar an die Konstruktion ab, wenn kein Gehäuse dahintersteht. Im Trockenbau ist das besonders folgenreich, weil die Beplankung leicht ist und großflächig mitschwingt: Der Deckenspiegel wird dann selbst zum Abstrahlbereich, und zwar zeitversetzt und mit anderer Klangfarbe als der Lautsprecher. Die Dryboxx Invisible unterbindet das auf zwei Wegen. Der geschlossene MDF-Korpus stellt ein definiertes Rückvolumen von 24,35 Litern her, das dem Lautsprecher eine berechenbare Last bietet, und die innenliegende Bedämpfung aus Akustik-Noppenschaumstoff baut die Reflexionen im Rückraum ab, bevor sie auf die Membran zurückwirken. Hinzu kommt die Entkopplungsmatte, die den mechanischen Weg zwischen Lautsprecher und Beplankung unterbricht. Für den Planer folgt daraus eine einfache Regel: Bei unsichtbaren Lautsprechern ist das Gehäuse kein Zubehör, sondern Teil des Lautsprechers. Ohne es bleibt die Wiedergabe unter dem, was das Modell leisten kann. Sichtbar wird das erst im Vergleich: Derselbe Lautsprecher klingt mit und ohne Gehäuse so unterschiedlich, dass Zuhörer den Unterschied ohne Vorwissen benennen können.

Lieferumfang und Reihenfolge im Trockenbau

Zum Lieferumfang gehören das Gehäuse aus weißem MDF, eine Platzhalter-Platte aus Waben-Kunststoff und eine gedruckte Installationsanleitung; die Entkopplungsmatte ist Bestandteil der Ausführung. Zwei Rohreinführungen mit eingeklebten Gummipfropfen nehmen Kabel oder Leerrohre bis 25 mm Durchmesser auf und bleiben verschlossen, solange sie nicht gebraucht werden. Bewährt hat sich, die Zuleitung als Leerrohr bis in den Technikraum zu führen, weil sich nach dem Verspachteln nichts mehr nachziehen lässt. Der Bauablauf folgt der Reihenfolge des Trockenbaus: Gehäuse setzen, Leitung einziehen und messen, beplanken, spachteln, schleifen, streichen – und erst danach den Lautsprecher einsetzen. Der Ausschnitt bleibt bis dahin verschlossen, damit weder Bauschutt noch Spachtelmasse in das Rückvolumen gelangt. Diese Reihenfolge ist bei überspachtelten Lautsprechern nicht verhandelbar, weil jede Korrektur die fertige Oberfläche betrifft. B-System liefert 24 Stück je Palette bei einem Palettenmaß von 120 × 80 × 180 cm, was für die Baustellenlogistik größerer Objekte von Bedeutung ist. Für kleinere Vorhaben lässt sich die Palette teilen; die Angabe hilft vor allem bei der Planung von Anlieferung und Zwischenlagerung.

Projektbegleitung und Bezug über mediacraft

Die Blaze by Sonance Dryboxx für den Sonance IS8 kommt dort zum Einsatz, wo im Trockenbau vollständig unsichtbar beschallt werden soll: in Wohnräumen mit durchlaufender Deckenfläche, in Empfangs- und Besprechungsräumen, in Praxen, Hotels und Ausstellungsräumen. Der Hersteller gibt die Reihe für Decken- und Wandeinbau frei; die Zuordnung erfolgt allein über das Lautsprechermodell, nicht über den Einbauort. Das Datenblatt Dryboxx Invisible deckt die Sonance-Modelle IS6, IS6T, IS8, IS8T, IS10 und IS10W ab, jeweils mit eigener Aussparung. Gewicht und Brandschutzklasse sind beim Hersteller nachzufragen, wo beides Teil einer Ausschreibung ist. In Deutschland und Österreich liefert mediacraft die Reihe und unterstützt Fachhandel, Elektroplaner, Trockenbauer und Innenarchitekten bei der Abstimmung von Lautsprechermodell, Gehäuse und Deckenaufbau. Für Beton und Mauerwerk führt B-System die entsprechenden Euroboxx-Ausführungen der Invisible-Reihe, die einer eigenen Systematik folgen. Wo in einem Projekt sowohl unsichtbare als auch sichtbare Einbaulautsprecher vorgesehen sind, empfiehlt sich eine gemeinsame Gehäuseliste, damit Bestellung und Bevorratung nicht auseinanderlaufen.
