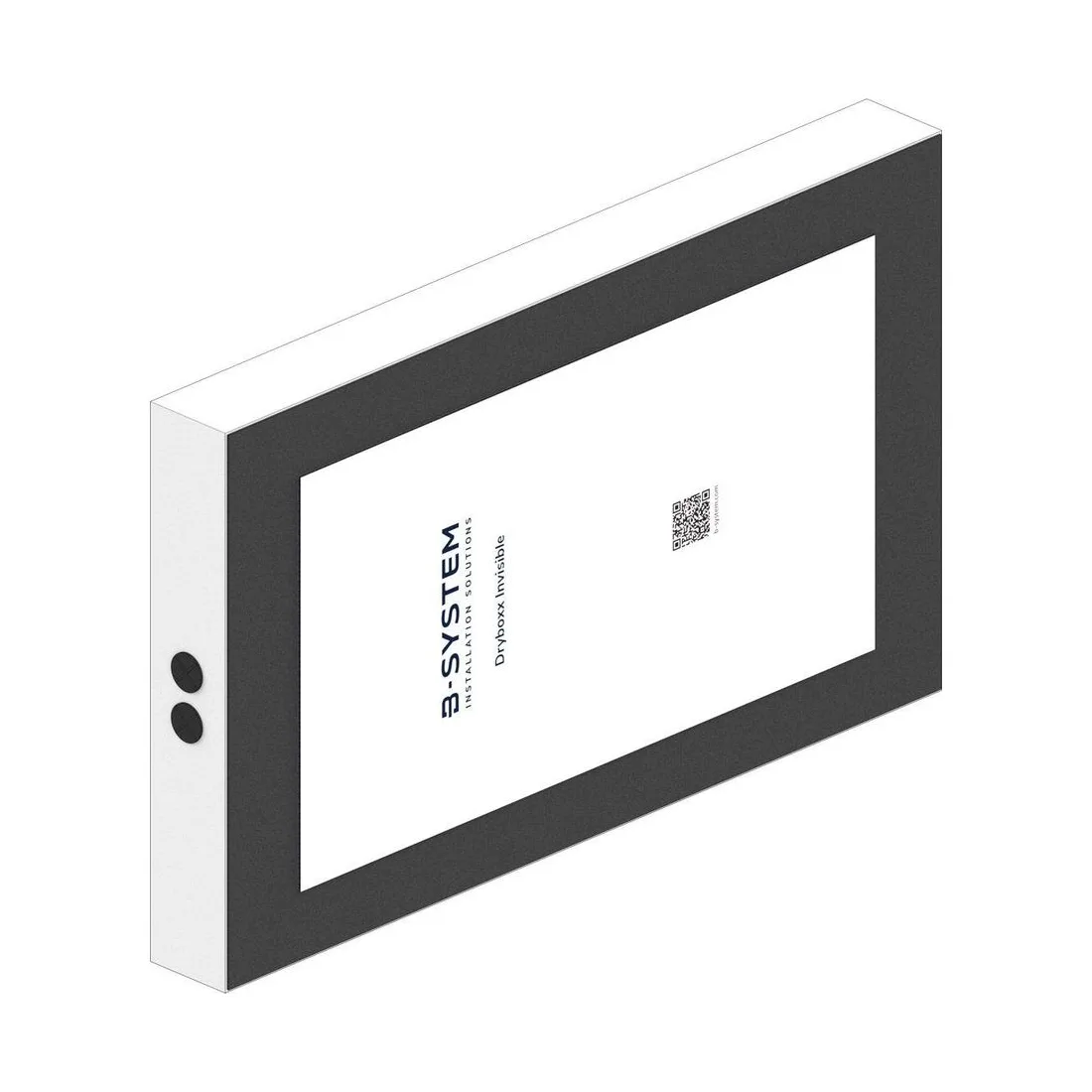

B-System Dryboxx für Sonance IS10 – 33,40 Liter für den größten Invisible im Trockenbau

Das größte Trockenbaugehäuse der Invisible-Reihe

Mit 910 × 555 × 97 mm Außenmaß und 33,40 Litern Innenvolumen ist die Ausführung für den Sonance IS10 das größte Gehäuse, das B-System in der Trockenbaureihe Dryboxx Invisible führt. Die Aussparung beträgt 655 × 250 mm. Der Zuwachs gegenüber den kleineren Ausführungen der Reihe entsteht fast ausschließlich in der Länge: Die Bauhöhe bleibt bei 97 mm, die Gesamthöhe laut Zeichnung bei 101 mm, während sich die Grundfläche deutlich vergrößert. Das ist eine bewusste Auslegung, denn im Trockenbau ist Tiefe knapp und Fläche vergleichsweise reichlich vorhanden. Für die Planung heißt es, dass sich die Frage nach dem Deckenaufbau bei allen Gehäusen dieser Reihe gleich beantwortet und nur die Fläche neu zu prüfen ist. In der Praxis entscheidet damit nicht die Deckenhöhe über die Machbarkeit, sondern der freie Bereich zwischen Abhängern, Leuchtenträgern, Lüftungsauslässen und Revisionsöffnungen. Diesen Bereich sollte man sich im Deckenplan farbig markieren, bevor die Lautsprecherposition festgelegt wird. Erst wenn dieser Bereich feststeht, ist die Lautsprecherposition eine belastbare Entscheidung; vorher bleibt sie eine Annahme, die der Deckenplan jederzeit widerlegen kann.

655 mm Aussparung und die Folgen für die Unterkonstruktion

Eine Aussparung von 655 mm Länge überspannt bei den gängigen Achsabständen von 400, 500 und 625 mm mindestens ein volles Feld der Unterkonstruktion. Diese Tatsache ist der wichtigste Planungspunkt dieses Artikels, denn sie lässt sich nicht durch Verschieben lösen: Wo das Gehäuse sitzt, muss ein Profil entfallen oder ausgewechselt werden. Im Trockenbau ist das ein geläufiger Vorgang, er muss aber vor der Montage der Unterkonstruktion bekannt sein, weil ein nachträglicher Auswechslungsträger deutlich aufwendiger einzubauen ist als ein eingeplanter. Das Außenmaß des Gehäuses ist auf dieselben Rastermaße abgestimmt, was die Einordnung erleichtert. Zu klären bleibt außerdem die Zugänglichkeit von oben: In abgehängten Decken lässt sich das Gehäuse bequem von der Rohdecke aus setzen, in flachen Aufbauten oder bei geringem Abstand zu Trägern kann der Einbau von unten erforderlich werden. Beides ist möglich, unterscheidet sich aber im Zeitbedarf und sollte im Ablaufplan berücksichtigt sein. Für die Ausschreibung empfiehlt sich außerdem, den Auswechslungsträger ausdrücklich als Leistung des Trockenbaus zu benennen, statt ihn stillschweigend vorauszusetzen.

Was 33,40 Liter dichtes Rückvolumen bewirken

Ein unsichtbarer Lautsprecher wird in die Fläche eingelassen und überspachtelt; ohne Gehäuse gibt er seine rückwärtige Energie unmittelbar an die Konstruktion und den Hohlraum ab. Die Folge ist doppelt ungünstig: Der Deckenspiegel schwingt mit und strahlt zeitversetzt mit eigener Klangfarbe ab, und der Lautsprecher selbst arbeitet gegen eine undefinierte, mit der Bauausführung schwankende Last. Das geschlossene Gehäuse mit 33,40 Litern stellt diese Last fest ein, sodass sich die Wiedergabe im Bass berechenbar verhält und über mehrere Räume hinweg gleich bleibt. Die innenliegende Bedämpfung aus Akustik-Noppenschaumstoff, die der Hersteller als auf Studio-Niveau beschreibt, baut die Reflexionen im Rückraum ab, bevor sie auf die Membran zurückwirken. Die Entkopplungsmatte unterbricht zusätzlich den mechanischen Weg in die Beplankung. Wo die Übertragung in Nachbarräume ausschlaggebend ist, sind die Schalldämmwerte der Reihe Dryboxx Invisible beim Hersteller zu erfragen. Für die Praxis bleibt festzuhalten, dass ein solcher Lautsprecher mit Gehäuse in verschiedenen Räumen desselben Objekts gleich klingt, ohne dass nachträglich eingemessen werden müsste.

Ausschreibung, Abgrenzung und Bezug über mediacraft

Die Blaze by Sonance Dryboxx für den Sonance IS10 kommt dort zum Einsatz, wo im Trockenbau großflächig und vollständig unsichtbar beschallt wird: in Wohnräumen mit hohem Anspruch an die Deckenfläche, in Heimkinos, in Empfangs- und Konferenzbereichen, in Ausstellungsräumen und in Hotels. Das Datenblatt Dryboxx Invisible deckt die Sonance-Modelle IS6, IS6T, IS8, IS8T, IS10 und IS10W ab; die Zuordnung erfolgt ausschließlich über das Lautsprechermodell, weil jede Ausführung ein eigenes Aussparungsmaß hat. Für den IS10-2W besteht in dieser Trockenbaureihe kein Gegenstück. Sind Gewicht und Brandschutzklasse Teil der Ausschreibung, sind sie beim Hersteller nachzufragen. Der Hinweis auf 12 Stück je Palette bei 120 × 80 × 180 cm gehört in die Baustellenlogistik größerer Objekte. In Deutschland und Österreich liefert mediacraft die Reihe und unterstützt Fachhandel, Elektroplaner, Trockenbauer und Innenarchitekten bei Modellzuordnung, Deckenplanung und Bauablauf. Für Beton und Mauerwerk führt B-System die Euroboxx-Ausführungen der Invisible-Reihe. Bei mehrteiligen Anlagen lohnt sich eine gemeinsame Gehäuseliste über alle Räume, weil sich die Ausführungen dieser Reihe äußerlich nur in der Fläche unterscheiden.
