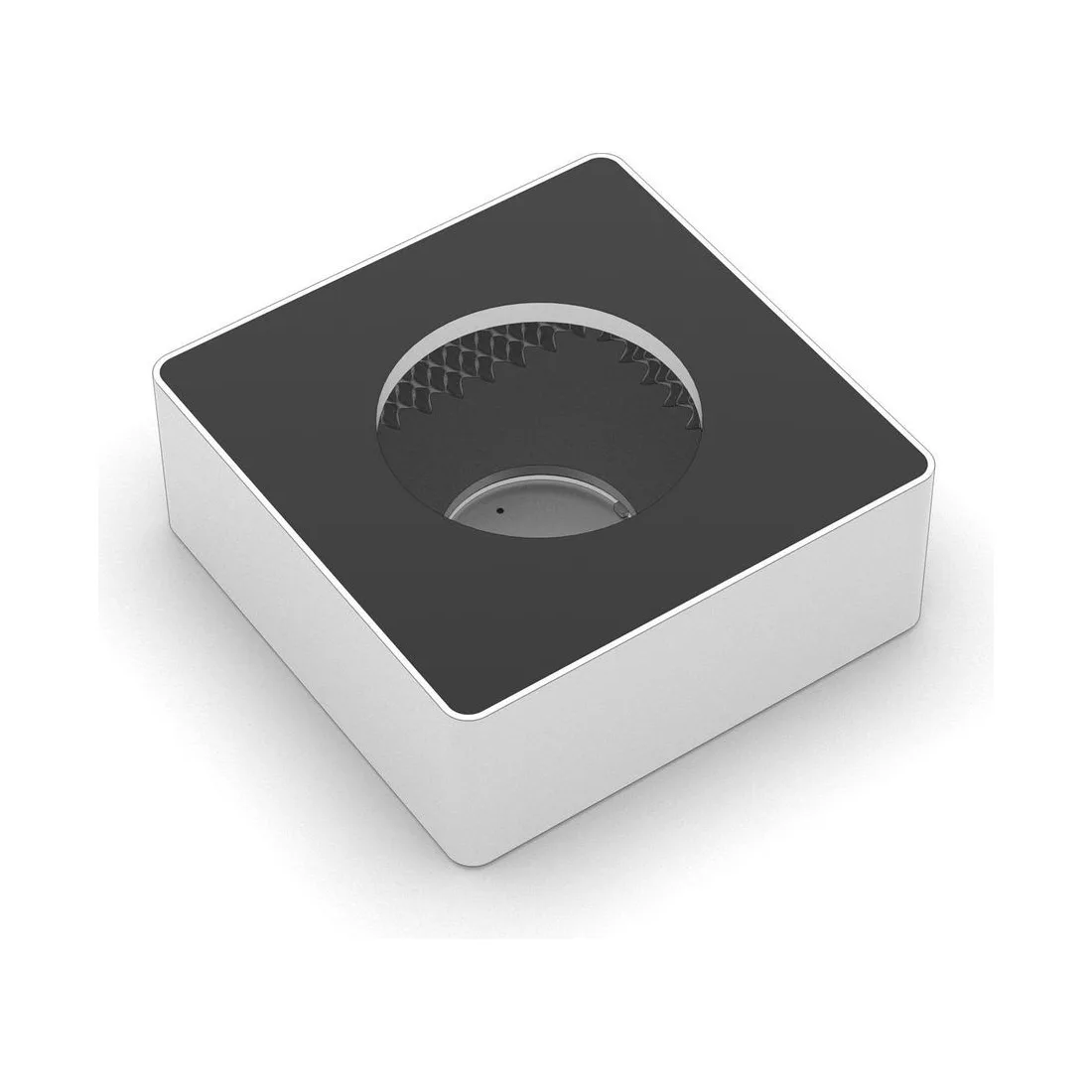

Onboxx – bedämpftes Aufputzgehäuse für handelsübliche Einbaulautsprecher

Wenn sich kein Hohlraum öffnen lässt

Ein Einbaulautsprecher setzt einen Hohlraum voraus, in den er hineinragen kann. Fehlt dieser Hohlraum, weil eine Massivdecke ohne Abhängung geplant ist, weil eine Sichtbetonwand nicht geöffnet werden soll oder weil im Bestand niemand die fertige Decke aufschneiden möchte, endet die Planung an dieser Stelle sonst sehr schnell. Die Onboxx dreht die Aufgabe um: Statt den Lautsprecher in den Baukörper zu setzen, bringt sie ihm sein Gehäuse mit und wird sichtbar davorgesetzt. Der Lautsprecher wird in die Frontöffnung eingebaut, das Gehäuse übernimmt dann die Rolle, die sonst der Deckenhohlraum hätte: Es schließt die Rückseite ab und gibt ihr ein abgeschlossenes, innen bedämpftes Volumen. Der Hersteller sieht die Onboxx für alle Wand- und Deckenbeschaffenheiten vor, also für Beton, Mauerwerk und Trockenbau gleichermaßen, denn sie stellt an das, was hinter ihr liegt, keine Anforderung außer einer tragfähigen Befestigungsmöglichkeit. Das macht sie auch dort brauchbar, wo eine Installation später wieder zurückgebaut werden können muss: Es bleiben zwei Dübellöcher zurück, keine Deckenöffnung. Für die Projektsteuerung heißt das vor allem, dass die Entscheidung über den Lautsprecherort nicht mehr am Rohbau hängt, sondern bis kurz vor die Möblierung offenbleiben darf.

Fünf Baugrößen, gestaffelt nach Einbautiefe und Volumen

Die Baureihe umfasst fünf Größen auf zwei Grundflächen. Auf 290 × 290 Millimetern stehen drei Höhen zur Wahl: Slim mit 78 Millimetern Gehäusehöhe, 50 Millimetern maximaler Lautsprecher-Einbautiefe und 2,50 Litern Innenvolumen bei 2,20 Kilogramm Gewicht; XS mit 118 Millimetern Höhe, 90 Millimetern Einbautiefe und 4,50 Litern bei 2,50 Kilogramm; S mit 168 Millimetern Höhe, 140 Millimetern Einbautiefe und 8,20 Litern bei 3,20 Kilogramm. Alle drei nehmen kreisförmige Ausschnitte bis 240 Millimeter oder rechteckige bis 190 × 190 Millimeter auf. Die größere Grundfläche 390 × 390 Millimeter gibt es als M mit 168 Millimetern Höhe, 140 Millimetern Einbautiefe, 14,20 Litern und 4,40 Kilogramm sowie als L mit 218 Millimetern Höhe, 190 Millimetern Einbautiefe, 20,40 Litern und 5,60 Kilogramm; hier sind Ausschnitte bis 330 Millimeter kreisförmig beziehungsweise 280 × 280 Millimeter rechteckig möglich. Ausgewählt wird in zwei Schritten: Zuerst muss der Ausschnitt des vorgesehenen Lautsprechers auf die Grundfläche passen, danach seine Einbautiefe in die Gehäusehöhe. Bleibt danach die Wahl zwischen zwei Größen, entscheidet das Innenvolumen, das dem Lautsprecher nach hinten zur Verfügung steht.

Montage mit zwei Schrauben, Kabelweg und Entkopplung

Rückseitig ist ab Werk eine Montageplatte eingesetzt, über die das Gehäuse mit lediglich zwei Schrauben befestigt wird; Schraubenset und Dübel gehören zum Lieferumfang, ebenso eine gedruckte Installationsanleitung. Dass nur zwei Befestigungspunkte nötig sind, verkürzt die Arbeit an der Decke erheblich, verlangt aber ein sauber angezeichnetes Bohrbild und Dübel, die zum jeweiligen Untergrund passen – in Porenbeton gilt anderes als in Stahlbeton. Die Kabelzuführung erfolgt rückseitig durch einen eingeklebten Gummipfropfen, der Leitungen bis 21 Millimeter Durchmesser aufnimmt. Damit sind beide üblichen Wege möglich: die Leitung kommt aus der Wand direkt hinter dem Gehäuse heraus, oder sie wird sichtbar in einem Kanal herangeführt und tritt am Rand in das Gehäuse ein. Diese Entscheidung sollte vor dem Bohren fallen, weil sie über die genaue Position bestimmt. Zwischen Gehäuse und Untergrund liegt eine rückseitig angebrachte Entkopplungsmatte mit Kabelführung, die Vibrationen vom Baukörper fernhalten soll. Ebenfalls beigelegt ist eine Schutz- und Sichtfolie, die den Kontrast zwischen Lautsprecher und Gehäuseinnenseite verringert, sodass die Öffnung optisch ruhiger wirkt.

Planung, Einbau und Bezug über mediacraft

Die Onboxx ist überall dort erste Wahl, wo ein Einbau in die Konstruktion ausscheidet: in Bestandsgebäuden mit Massivdecken, in Räumen mit Sichtbeton, in Mietobjekten, in denen die Substanz unverändert bleiben muss, und in Projekten, die erst nach dem Innenausbau um Beschallung ergänzt werden. Weil das Gehäuse sichtbar bleibt, ist es zugleich ein gestalterisches Element: Es steht in Weiß und in Schwarz zur Verfügung, hat abgerundete Kanten und kann mit dem als Zubehör erhältlichen magnetischen Textilrahmen in Schwarz oder Weiß geschlossen werden, wobei jeweils ein Rahmenformat für die 290er- und eines für die 390er-Gehäuse vorgesehen ist. mediacraft führt die Baureihe als Fachhändler für Custom-Install-Audio und hilft bei der Frage, die am Anfang steht: Welcher Lautsprecher soll hinein, welchen Ausschnitt und welche Einbautiefe bringt er mit, und welche Baugröße bleibt danach übrig. Sinnvoll ist es, diese Abstimmung vor der Bestellung des Lautsprechers zu führen, nicht danach. Wer mehrere Räume ausstattet, sollte außerdem früh festlegen, ob Gehäuse und Rahmen in Weiß oder Schwarz ausgeführt werden, damit das Bild über alle Räume hinweg einheitlich bleibt.
