B-System Dryboxx Wall Retrofit – flaches Rückvolumen in die fertige Wand einsetzen

Wandformate für bereits beplankte Ständerwände

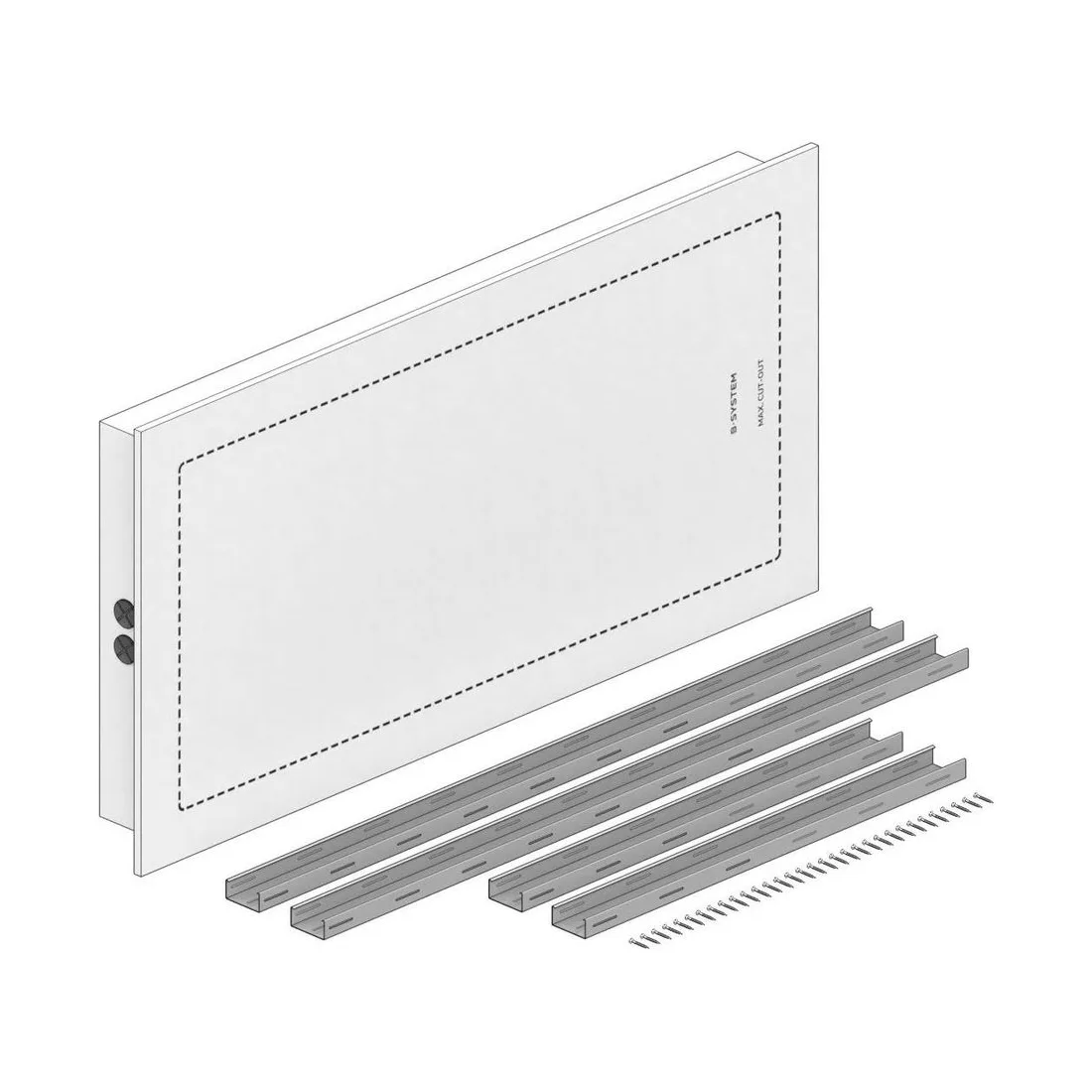

In der bestehenden Wand ist der übliche Weg versperrt: Ein Gehäuse zwischen die Ständer zu setzen setzt voraus, dass die Beplankung großflächig abgenommen wird, und damit sind Spachtelarbeit, Anstrich und meist auch die angrenzenden Anschlüsse betroffen. Die Wall-Retrofit-Ausführung kehrt die Reihenfolge um. Sie kommt als geschlossene Einheit mit werkseitig aufgeschraubter, bedruckter Gipskartonplatte und wird von vorn in eine rechteckige Öffnung eingesetzt, die kaum größer ist als das Bauteil selbst. Vier CD-Profile und die zugehörigen Schrauben liegen bei; sie werden an der vorhandenen Unterkonstruktion befestigt und nehmen das Gewicht des Gehäuses auf, statt es an den Schnittkanten der alten Platte hängen zu lassen. Der Eingriff bleibt damit auf ein Wandfeld begrenzt. Für den Bestandsbau ist das der entscheidende Unterschied, denn dort ist selten die Wand das Problem, sondern die Fläche ringsum: Tapeten, Wandfarben und Putzoberflächen lassen sich nur selten so ausbessern, dass die Reparaturstelle im Streiflicht verschwindet. Je kleiner die Öffnung bleibt, desto geringer ist dieses Risiko. Wo eine Wand ohnehin neu beplankt wird, ist dagegen die Standardausführung der Dryboxx Wall die naheliegendere Wahl.

Außenmaß mit Platte, Aussparung und Innenvolumen

Bei dieser Ausführung sind drei Maße zu unterscheiden, und sie werden auf der Baustelle regelmäßig verwechselt. Das Gehäusemaß beschreibt den Korpus: 555 × 430 × 97 mm bei der XS, 670 × 555 × 97 mm bei der S, 910 × 555 × 97 mm bei der M und 1150 × 555 × 97 mm bei der L. Das Außenmaß mit Gipskartonplatte bestimmt die Öffnung in der vorhandenen Wand und beträgt 625 × 500 × 109,5 mm, 740 × 625 × 109,5 mm, 980 × 625 × 109,5 mm beziehungsweise 1220 × 625 × 109,5 mm. Die Aussparung schließlich ist das Maß für den Lautsprecher selbst und reicht von 455 × 330 mm über 570 × 455 mm und 810 × 455 mm bis 1050 × 455 mm. Die Innenvolumina betragen 15,30, 24,40, 33,40 und 42,50 Liter. Für die Ausschreibung heißt das: Der Lautsprecher bestimmt die Aussparung, die Aussparung bestimmt die Baugröße, und erst die Baugröße bestimmt, wie groß das Loch in der Wand wird. Wer diese Kette in der falschen Richtung aufzieht, stellt am Ende fest, dass die Öffnung an eine Kante, eine Steckdose oder einen Türsturz stößt. Hilfreich ist deshalb, die Öffnung vor dem ersten Schnitt auf der Wand aufzuzeichnen und die Umgebung zu prüfen: Schalterdosen, Fensterlaibungen und Anschlussfugen liegen häufig genau in dem Feld, das für den Lautsprecher vorgesehen war. Erst wenn dieses Rechteck frei steht, wird geschnitten.

Durchgehend 97 mm Bauhöhe und Rastermaß 625 mm

Alle vier Größen bauen 97 mm hoch und lassen eine Einbautiefe von 97,5 mm zu; die Tiefe der Wandkonstruktion ist damit über die gesamte Reihe dieselbe und muss nur einmal geprüft werden. Diese Prüfung sollte im Bestand allerdings tatsächlich stattfinden, denn welche Profile verbaut wurden und ob dahinter eine Dämmung oder eine zweite Beplankung liegt, ist an der fertigen Wand nicht zu sehen. Ein kleines Kontrollloch an unauffälliger Stelle beantwortet die Frage in wenigen Minuten und verhindert eine Öffnung, die anschließend nicht genutzt werden kann. Das Gehäusemaß ist auf das gängige Trockenbau-Rastermaß von 625 mm abgestimmt, was den Regelfall abdeckt; die tatsächliche Profillage lässt sich mit einem Magneten über die Schraubenreihen ermitteln, bevor angezeichnet wird. Für die Leitung stehen zwei Rohreinführungen mit eingeklebten Gummipfropfen bereit, die Kabel oder Leerrohre bis 25 mm Durchmesser aufnehmen und ungenutzt geschlossen bleiben. Das Einziehen im geschlossenen Wandhohlraum ist beim Nachrüsten der aufwendigere Teil; ein Einziehband und eine zweite kleine Öffnung in Sockelnähe sparen hier viel Zeit.

Einbau, Planung und Bezug über mediacraft

Die Blaze by Sonance Dryboxx Wall Retrofit ist gedacht für Wandeinbaulautsprecher in bereits fertiggestellten Trockenbauwänden: bei Umbauten in bewohnten Räumen, bei der Nachrüstung von Besprechungs- und Schulungsräumen, in Praxen sowie in Hotel- und Objektbauten, deren Ausbau abgeschlossen ist. Der Hersteller gibt die Baureihe universell für handelsübliche Einbaulautsprecher frei und führt acht Standardgrößen, davon vier Wandformate. Zu beachten ist, dass die Retrofit-Wandformate eine eigene Baureihe neben den gleichnamigen Standardgehäusen bilden; Innenvolumen und Aussparungen stimmen zwar überein, das Lieferbild ist jedoch ein anderes, weil allein die Retrofit-Ausführung mit aufgeschraubter Gipskartonplatte und CD-Profilen kommt. Eigene Schalldämmwerte nennt der Hersteller für die Retrofit-Reihe nicht. Planer sollten deshalb dort, wo die Übertragung in Nachbarräume das ausschlaggebende Kriterium ist, vorab beim Hersteller nachfragen. In Deutschland und Österreich liefert mediacraft die Baureihe und unterstützt Fachhandel, Elektroinstallateure und Innenarchitekten bei Größenwahl, Öffnungsplanung und Ablauf der Nachrüstung. Für bestehende abgehängte Decken führt die Reihe die kompakteren Deckenformate der Blaze by Sonance Dryboxx Retrofit.
