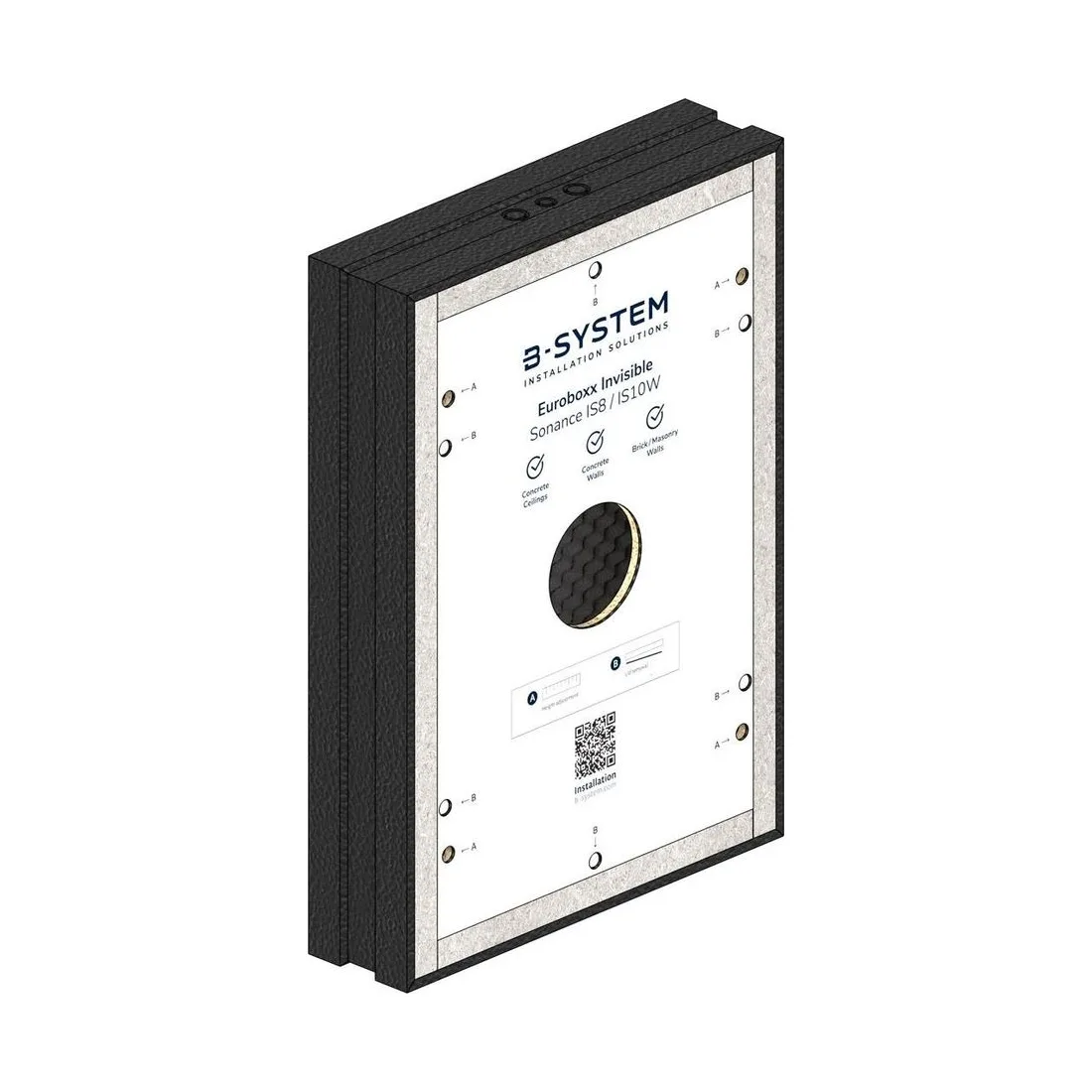

Euroboxx Invisible für den IS10W – unsichtbarer Wandklang in Beton und Mauerwerk

Für den unsichtbaren Wandlautsprecher Sonance IS10W

Der IS10W ist ein Wandlautsprecher der Sonance Invisible Series, und diese Bestimmung prägt die gesamte Planung. Anders als bei einem Deckeneinbau, bei dem die Position vor allem eine Frage des Raumgrundrisses ist, konkurriert eine Wandfläche mit vielen anderen Ansprüchen: Fenster, Türen, Heizkörper, Einbaumöbel, Schalter, Bilder. Die Euroboxx Invisible für den IS10W hält in dieser Fläche einen Hohlraum von 615 × 411 Millimetern Aussparungsmaß frei, und dieser Bereich muss dauerhaft von anderen Einbauten freigehalten werden. Der Hersteller nennt für dieses Gehäuse Betondecken, Betonwände und gemauerte Wände; für den Wandeinbau in Massivbauweise ist es damit die vorgesehene Bauform. In der Planung empfiehlt es sich, die Lage im Wandaufriss festzuhalten und nicht nur im Grundriss, weil die Höhe über dem Fertigfußboden bei einem Wandlautsprecher unmittelbar über das Klangbild und über die spätere Möblierbarkeit der Wand entscheidet. Zu bedenken ist außerdem, dass eine massive Wand keine zweite Chance bietet: Anders als in einer Ständerwand lässt sich eine Öffnung dieser Größe nachträglich nicht ohne erheblichen Eingriff in den Baukörper herstellen. Die Position gehört deshalb in die Ausführungsplanung und nicht in die Montageplanung.

Beton, Mauerwerk und der Weg der Leitung in die Wand

Beim Wandeinbau in Massivbauweise gibt es zwei übliche Situationen. In der Betonwand wird das Gehäuse vor dem Betonieren gesetzt und mit der Wand vergossen; in der gemauerten Wand wird die Aussparung beim Aufmauern berücksichtigt und das Gehäuse eingesetzt, bevor verputzt wird. In beiden Fällen ist der Weg der Leitung die Frage, die am häufigsten zu spät gestellt wird. Das Gehäuse bietet ober- und unterseitig Ausbruchstellen für Elektroleerrohre in 20 und 25 Millimetern, sodass die Leitung von oben aus der Decke oder von unten aus der Sockelebene herangeführt werden kann. Welche Richtung sinnvoll ist, hängt davon ab, wo die Verstärkertechnik steht – bei einer zentralen Anlage im Technikraum meist von oben, bei einer dezentralen Lösung im Möbel eher von unten. Ein Leerrohr mit Zugdraht ist der massiven Wand angemessen, weil ein Leitungstausch später sonst mit Stemmarbeiten verbunden wäre. Ebenfalls früh zu klären ist, ob an derselben Wand weitere Einbauten geplant sind. Schalterdosen, Wandauslässe für Leuchten und Befestigungspunkte für Hängeschränke konkurrieren um dieselbe Fläche, und eine Aussparung von 615 × 411 Millimetern ist keine Größe, die sich im Nachhinein noch verschieben lässt.

Dasselbe Gehäuse wie für den IS8 – was das bedeutet

IS8 und IS10W teilen sich ein und dasselbe Gehäuse, das der Hersteller unter einem gemeinsamen Datenblatt führt. Für die Bestellung ist das eine Vereinfachung, für die Dokumentation eine Stolperstelle, die man kennen sollte: Wer im Leistungsverzeichnis nach einem Gehäuse mit der Bezeichnung IS10W sucht, findet beim Hersteller einen Eintrag, der beide Modelle nennt. Es handelt sich dabei nicht um eine Ersatzlösung, sondern um dieselbe Konstruktion mit identischen Maßen, identischem Innenvolumen und identischem Zubehör. Für die Ausführung folgt daraus, dass die eigentliche Modellwahl beim Lautsprecher liegt und nicht beim Gehäuse. Wo in einem Objekt beide Lautsprecher zum Einsatz kommen – etwa der IS8 in einem Raum und der IS10W in einem anderen –, lässt sich die Gehäusemenge zusammenfassen, was die Anlieferung auf die Baustelle spürbar vereinfacht. Sinnvoll ist es dennoch, in der eigenen Dokumentation zu vermerken, welches Gehäuse für welchen Lautsprecher vorgesehen ist. Das gilt besonders dann, wenn zwischen Rohbau und Innenausbau ein Wechsel des ausführenden Betriebs liegt: Der Kollege, der Monate später den Lautsprecher einsetzt, sieht dem verputzten Bauteil nicht mehr an, was hinter der Fläche steckt.

Planung, Montage und Bezug über mediacraft

Eine unsichtbare Wandbeschallung ist ein Zusammenspiel mehrerer Gewerke, das früh koordiniert werden muss: Rohbau setzt das Gehäuse, Elektro führt das Leerrohr, Putz stellt die Oberfläche her, der Fachbetrieb setzt den Lautsprecher, der Maler schließt ab. Fällt eine dieser Übergaben aus, zeigt sich das Ergebnis erst ganz am Ende und lässt sich dann nur noch mit Aufwand korrigieren. mediacraft begleitet solche Vorhaben als Fachhandel für Custom-Install-Audio von der Auswahl des Lautsprechers über das passende Gehäuse bis zur Lieferung auf die Baustelle und kennt die Fragen, die in dieser Kette regelmäßig offenbleiben. Sinnvoll ist eine Bestellung, die Lautsprecher und Gehäuse zusammenführt, damit auf der Baustelle nicht das eine ohne das andere liegt. Für die Anlieferung gibt der Hersteller 30 Stück in Karton an; bei mehreren Wänden im selben Objekt empfiehlt sich eine gemeinsame Lieferung zum Rohbautermin. Sinnvoll ist zudem ein Reservegehäuse, weil ein beschädigtes Teil auf der Baustelle sonst den gesamten Betoniertermin blockiert und sich eine Nachlieferung mit dem Bauablauf selten verträgt.
