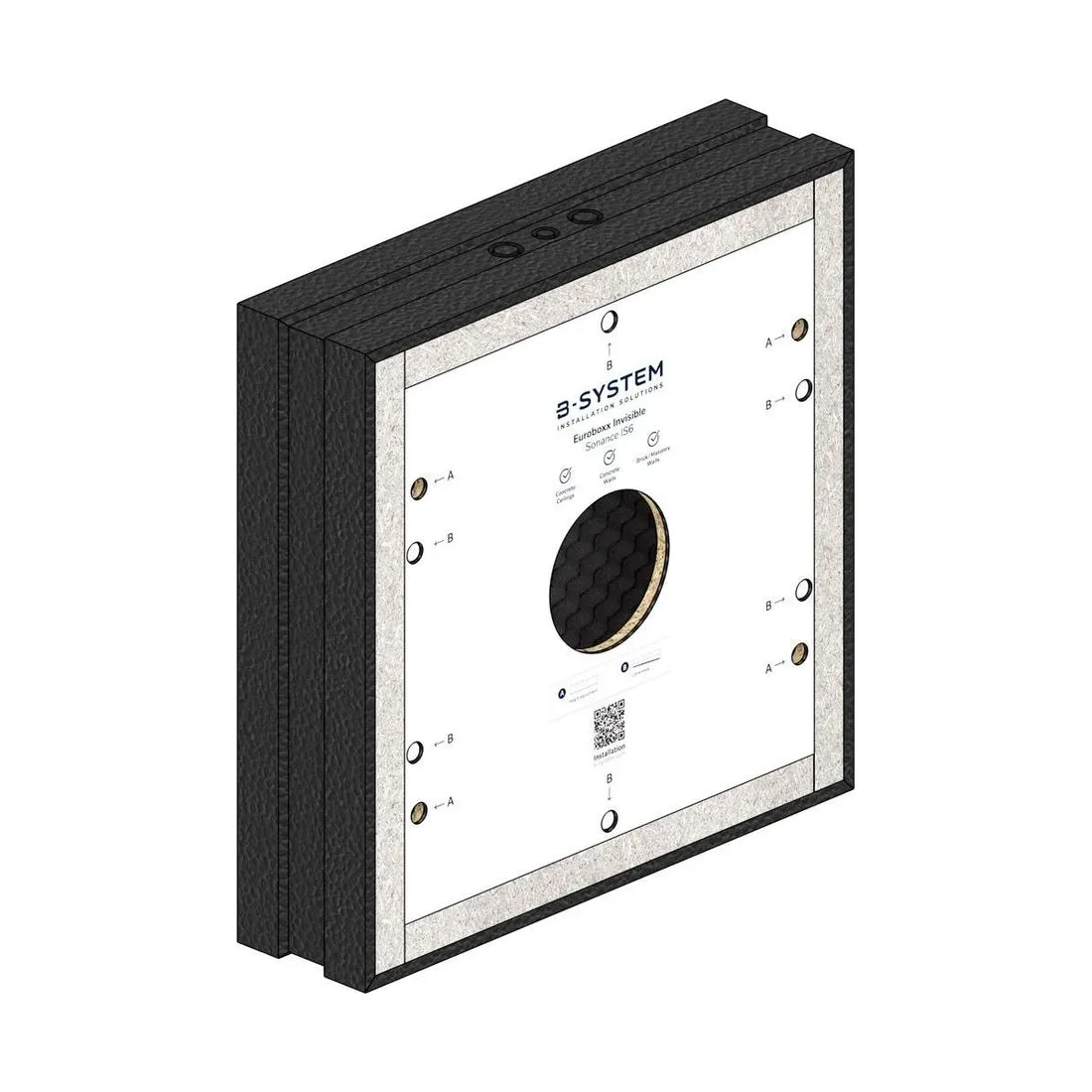

Euroboxx Invisible IS6 – das Massivbau-Gehäuse für den unsichtbaren Sonance IS6

Das Gehäuse für den unsichtbaren Sonance IS6

Unsichtbare Lautsprecher der Sonance Invisible Series verschwinden vollständig in der Wand- oder Deckenfläche: Sie werden eingeputzt, verspachtelt und mitgestrichen, danach ist an dieser Stelle nichts mehr zu erkennen. Damit das gelingt, muss der Baukörper eine passgenaue Öffnung bereithalten – und zwar von Anfang an, weil sich eine Öffnung dieser Größe in fertigem Beton nachträglich kaum sinnvoll herstellen lässt. Die Euroboxx Invisible IS6 ist genau diese vorbereitete Öffnung. Sie wird vor dem Betonieren beziehungsweise beim Aufmauern gesetzt und hält einen Hohlraum von 411 × 411 Millimetern Aussparungsmaß frei, in den später der IS6 eingesetzt wird. Der Hersteller nennt für dieses Gehäuse ausdrücklich drei Einbausituationen: Betondecken, Betonwände und gemauerte Wände. Der Shop-Hinweis auf Beton greift damit etwas kürzer als die Herstellerangabe. Für die Planung ist das eine gute Nachricht, weil dieselbe Bestellposition sowohl in der Decke als auch in einer Massivwand verwendet werden kann und nicht zwischen zwei Varianten unterschieden werden muss. Zu unterscheiden ist diese Bauform allerdings von der Trockenbau-Ausführung derselben Serie: Für Ständerwände und abgehängte Decken führt B-System eine eigene Gehäusereihe, die hier nicht gemeint ist. Die Euroboxx Invisible ist die Ausführung für den Massivbau.

Der höhenverstellbare Rahmen und die Putzebene

Bei einem sichtbaren Einbaulautsprecher verzeiht eine Ungenauigkeit von wenigen Millimetern viel, weil eine Blende oder ein Gitter den Übergang verdeckt. Beim unsichtbaren Lautsprecher gibt es diesen Übergang nicht: Seine Fläche wird Teil der Wand, und jede Abweichung zur Putzebene zeichnet sich später als Kante oder als Vertiefung ab, sobald Streiflicht darauf fällt. Deshalb hat die Euroboxx Invisible einen innenliegenden Rahmen, der sich um 0 bis 40 Millimeter in der Höhe verstellen lässt. Damit wird der Lautsprecher nicht auf die Rohbaufläche ausgerichtet, sondern auf die fertige Oberfläche, wie sie nach Putz und Spachtelung tatsächlich entsteht. Vierzig Millimeter Verstellweg decken die üblichen Aufbauten von einer dünnen Spachtelung bis zu einem kräftigen Innenputz ab. Praktisch heißt das: Die tatsächliche Putzstärke muss zum Zeitpunkt des Lautsprechereinbaus bekannt sein, und der Verputzer sollte wissen, dass hier eine Fläche entsteht, die nicht überarbeitet werden darf wie eine gewöhnliche Wand. Diese Abstimmung ist der eigentliche Erfolgsfaktor. Zwischen dem Setzen des Gehäuses und dem Einstellen des Rahmens liegt der gesamte Innenausbau; die Justage gehört deshalb an das Ende dieser Kette und nicht an ihren Anfang.

Aufbau, Leerrohranschluss und Schutz bis zur Übergabe

Der umlaufende Grundkörper besteht aus EPS und EPP und ist vom Hersteller als resonanzarm und schallisolierend beschrieben; verwendet wird graues EPS mit 50 Kilogramm je Kubikmeter Rohdichte. Rückseitig ist ein gequarzter OSB-Deckel eingeklebt, der dem Gehäuse eine feste Rückwand gibt, innen liegt Noppenschaumstoff in Grau mit 15 Millimetern Stärke. Ober- und unterseitig sind Ausbruchstellen für Elektroleerrohre in 20 und 25 Millimetern vorbereitet, sodass die Leitung wahlweise von oben oder von unten herangeführt werden kann – bei einem Wandeinbau ist das ein wichtiger Punkt, weil die Zuleitung meist von unten aus der Steckdosenebene kommt, in der Decke dagegen von oben. Zum Lieferumfang gehören neben dem Gehäuse ein Schutzdeckel im Format 411 × 411 × 12,5 Millimeter, ein Montage-Set, eine Installationsanleitung und die Kartonverpackung. Der Schutzdeckel bleibt während der gesamten Bauzeit an Ort und Stelle und wird erst abgenommen, wenn der Lautsprecher eingesetzt wird. Für die Bauzeit gilt außerdem, dass der Hohlraum kein Stauraum ist: Werkzeug, Kabelreste oder zusätzliches Dämmmaterial haben in den 16,70 Litern nichts zu suchen, weil das Innenvolumen zum akustischen Konzept des Gehäuses gehört.

Auswahl, Beratung und Bezug über mediacraft

Wichtig bei der Auswahl innerhalb der Invisible-Reihe ist die genaue Typenbezeichnung. Der Hersteller führt für den IS6 ein eigenes Gehäuse, für die größeren Modelle jeweils eigene Formate; das gemeinsame Datenblatt Euroboxx Invisible deckt IS6, IS8 zusammen mit IS10W, IS10 sowie IS10 2W ab. Ein IS6 gehört deshalb in das für ihn vorgesehene Gehäuse und in kein anderes, auch wenn die Formate einander äußerlich ähneln. mediacraft ist als Fachhandel für Custom-Install-Audio genau an dieser Stelle nützlich, weil Lautsprecher und Gehäuse in einer Hand bestellt und aufeinander abgestimmt werden können, statt sie in zwei Vorgängen zusammenzusuchen. Sinnvoll ist eine frühe Abstimmung mit dem Rohbauunternehmen, denn ein Gehäuse dieser Größe muss vor dem Betonieren oder vor dem Verputzen der Wand vorliegen. Für den Transport zur Baustelle gibt der Hersteller 30 Stück in Karton an, was bei größeren Objekten die Anlieferung planbar macht. Zu klären ist vorab, ob die geplante Bauteildicke die Gehäusehöhe von 125 Millimetern aufnimmt – in einer schlanken Innenwand ist das eine Frage an den Tragwerksplaner.
