MuxLab Video-Baluns: Composite, S-Video und Component Video über Netzwerkkabel

Analoge Bildsignale auf der vorhandenen Netzwerkverkabelung

Ein Balun sitzt an der Nahtstelle zweier Verkabelungswelten. Auf der einen Seite steht ein Gerät mit Cinch-Buchsen, mit vierpoligem Mini-DIN oder mit dem dreifachen Cinch-Satz für Component Video, auf der anderen Seite liegt eine Strukturverkabelung aus Cat5e oder Cat6, die in jedem Raum auf einer RJ45-Buchse endet. MuxLab führt diese Wandler in der Reihe VideoEase. Die hier zusammengefassten Modelle 500012, 500016, 500017, 500039, 500049, 500050, 500051, 500054 und 500055 folgen alle demselben Grundsatz: Sie werden paarweise eingesetzt, eines an der Quelle, eines am Ziel, und dazwischen genügt ein einziges Twisted-Pair-Kabel. MuxLab verlangt dafür Kupferleitung mit 24 AWG oder stärker und 100 Ohm bei 1 MHz, also genau die Qualität, die in einer normgerechten Datenverkabelung ohnehin verlegt wird. Übertragen werden analoge Signale: Composite Video, S-Video und Component Video, je nach Modell zusammen mit Analogaudio, mit einem digitalen Tonkanal oder mit der Steuerleitung eines Infrarot-Emitters. Sämtliche Modelle sind polaritätsempfindlich, die Adern eines Paares dürfen also nicht vertauscht werden. Einen Teil dieser Artikel führt MuxLab inzwischen als abgekündigt.

Composite und S-Video: 500012, 500016, 500017, 500039 und 500049

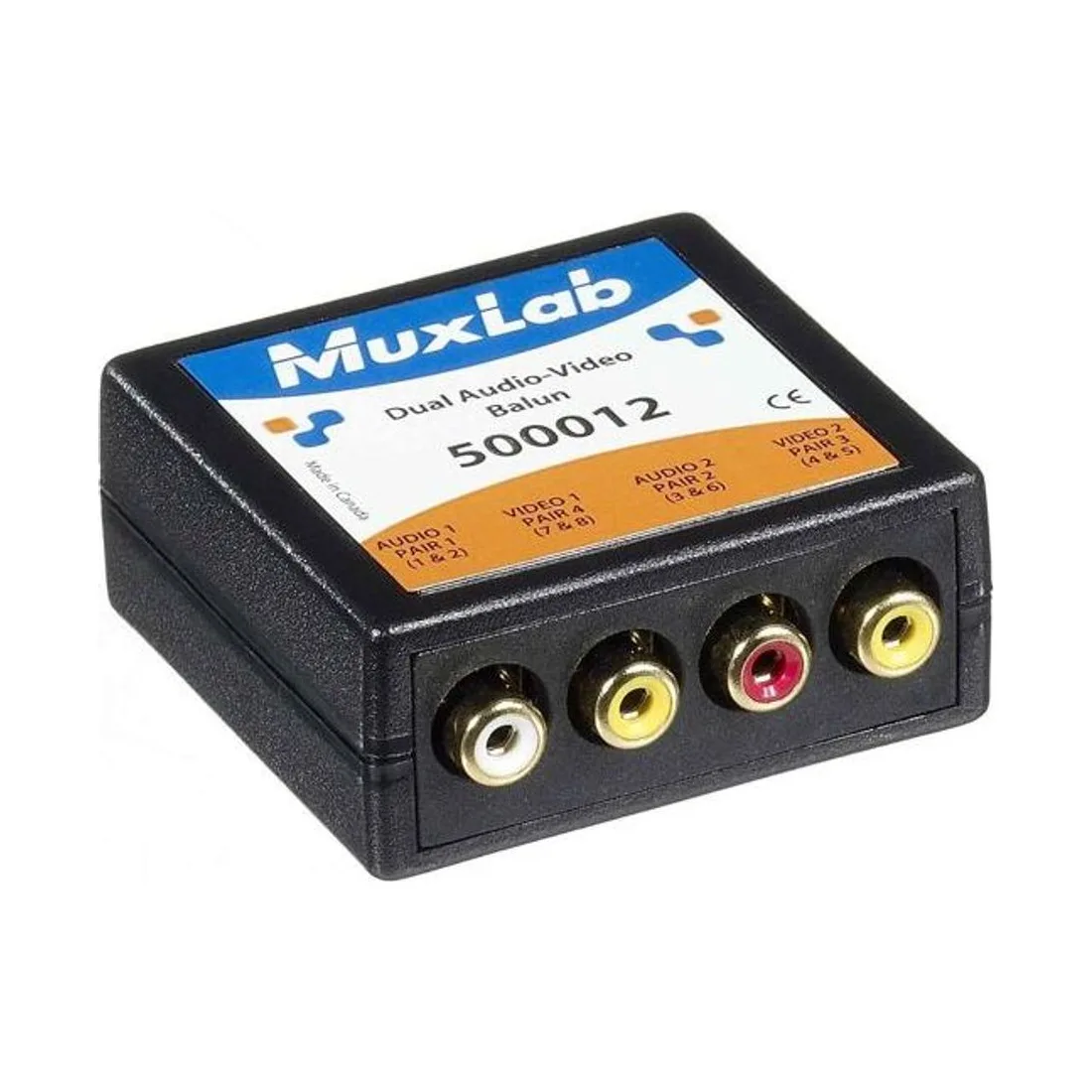

Fünf Modelle bedienen die klassischen Anschlüsse der Videotechnik. Der 500012 ist der Doppelwandler: Er führt bis zu zwei Composite-Video-Signale und bis zu zwei Analogaudio-Kanäle über ein einziges Kabel und trägt dafür vier Cinch-Buchsen; Farbbild überträgt er bis 2.200 ft (670 m), die Videobandbreite reicht von DC bis 8 MHz. Der 500039 überträgt ein Composite-Signal zusammen mit Stereo-Audio und bringt dafür angespritzte Cinch-Stecker mit, die direkt in die Buchsen des Geräts gehen; sein Ton umfasst 20 Hz bis 20 kHz und reicht bis 3.250 ft (990 m), das Bild bis 2.200 ft (670 m). Der 500049 ergänzt dieselbe Signalkombination um ein Infrarot-Emitter-Signal auf dem vierten Adernpaar, angeschlossen an einem zweipoligen Klemmblock, und trägt Cinch-Buchsen; sein Gegenstück in Stecker-Ausführung führt MuxLab unter der Nummer 500048. Für S-Video stehen zwei Wege offen: Der 500016 überträgt ausschließlich das Bild über einen vierpoligen Mini-DIN und reicht bis 1.000 ft (305 m). Der 500017 nimmt zusätzlich Stereo-Audio auf zwei Cinch-Buchsen entgegen, hält beim Bild dieselbe Reichweite und bringt den Ton bis 3.250 ft (990 m); ein Doppel-Cinch-Stereokabel liegt bei.

Component Video mit Digitalton oder Infrarot: 500050, 500051, 500054 und 500055

Vier Modelle übertragen Component Video, also die drei Farbkomponenten Y, Pb und Pr, wahlweise auch RGB. Sie arbeiten mit 60 MHz Videobandbreite und schaffen 480i/p bis 1.000 ft (305 m) sowie 720p und 1080i/p bis 500 ft (152 m). Die Belegung ist bei allen vieren gleich: Pr auf den Pins 7 und 8, Y auf 3 und 6, Pb auf 1 und 2, während das vierte Paar auf den Pins 4 und 5 der jeweiligen Zusatzfunktion vorbehalten bleibt. Genau dort trennen sich die Wege. Der 500050 und der 500051 legen einen digitalen Tonkanal auf dieses Paar und bringen ihn bis 600 ft (182 m) mit; der 500050 trägt drei angespritzte Cinch-Stecker für das Bild und eine Cinch-Buchse für den Ton, der 500051 dagegen vier Cinch-Buchsen. Beide verarbeiten auch Sync on Green. MuxLab hat den 500050 auf Skew geprüft und bis 1080i/p und 500 ft (152 m) keine sichtbaren Effekte festgestellt. Der 500054 und der 500055 nutzen dasselbe Adernpaar stattdessen für einen Infrarot-Emitter, angeklemmt an einem zweipoligen Block: Der 500054 ist die Stecker-Ausführung, der 500055 die Ausführung mit drei Cinch-Buchsen. Innerhalb beider Paarungen nennt der Hersteller Stecker- und Buchsenversion ausdrücklich als Gegenstücke.

Auswahl, Einbau und Bezug über mediacraft

Die erste Frage bei der Auswahl ist nicht die Reichweite, sondern der Anschluss am Gerät: Wo Cinch-Buchsen frei liegen, geht die Stecker-Ausführung direkt hinein; wo bereits konfektionierte Cinchleitungen enden, ist die Buchsen-Ausführung die passende Seite. Die zweite Frage betrifft die Montage. Acht der neun Modelle haben das quadratische MuxLab-Gehäuse mit 6,1 x 5,7 x 2,5 cm und passen damit in die Rackblenden 500900 und 500902 sowie in die Halterungen 500910 und 500915. Der 500016 ist die Ausnahme: Er ist zylindrisch gebaut und passt in keine dieser Aufnahmen, für ihn muss im Technikraum ein anderer Platz vorgesehen werden. Aus dem Anwendungsleitfaden des Herstellers stammen drei Hinweise, die in der Praxis regelmäßig Bildstörungen erklären: Erdschleifen zwischen den beteiligten Geräten, eine unterminierte RG6-Koaxleitung im selben Leerrohr und die Erdung der Kabelanlage. Projektoren mit kombiniertem HD15-Eingang brauchen zusätzlich einen Adapter von HD15 auf drei Cinch. Über mediacraft erhalten Fachhandel, Installateure und Planer die Baluns dieser Reihe samt Auskunft darüber, welches Modell an welches Ende der Strecke gehört. mediacraft ist dabei Vertriebspartner der Marke und ausdrücklich nicht deren Hersteller.
