MuxLab Rackblenden und Halterungen für quadratische Baluns

Warum ein Balun eine feste Aufnahme braucht

Ein Balun ist ein kleines Gehäuse, das an zwei Kabeln hängt. Solange er einzeln hinter einem Gerät liegt, fällt das nicht auf. Sobald aber acht oder sechzehn Strecken im selben Technikraum zusammenlaufen, wird aus der Ansammlung loser Gehäuse ein Problem: Die Zuordnung geht verloren, das Eigengewicht zieht an den Steckern, und wer später eine Strecke sucht, hebt erst einmal ein halbes Kabelbündel an. Genau dafür baut MuxLab die vier hier zusammengefassten Artikel 500900, 500902, 500910 und 500915. Sie alle nehmen dieselbe Bauform auf, nämlich das quadratische MuxLab-Gehäuse mit 2,4" x 2,25" x 1" beziehungsweise 6,1 x 5,7 x 2,5 cm, wie es die meisten Video-, Audio- und Digitalwandler des Herstellers tragen. Zwei der vier Artikel sind Rackblenden für den 19-Zoll-Schrank, zwei sind Einzelhalterungen für die Wand. Alle vier sind reine Mechanik ohne Elektronik; sie greifen also nicht in das Signal ein, sondern sorgen dafür, dass jeder Wandler seinen festen und beschrifteten Platz behält. Für alle vier Artikel gibt MuxLab nach eigener Angabe eine lebenslange Garantie.

Im 19-Zoll-Schrank: 500900 und 500902

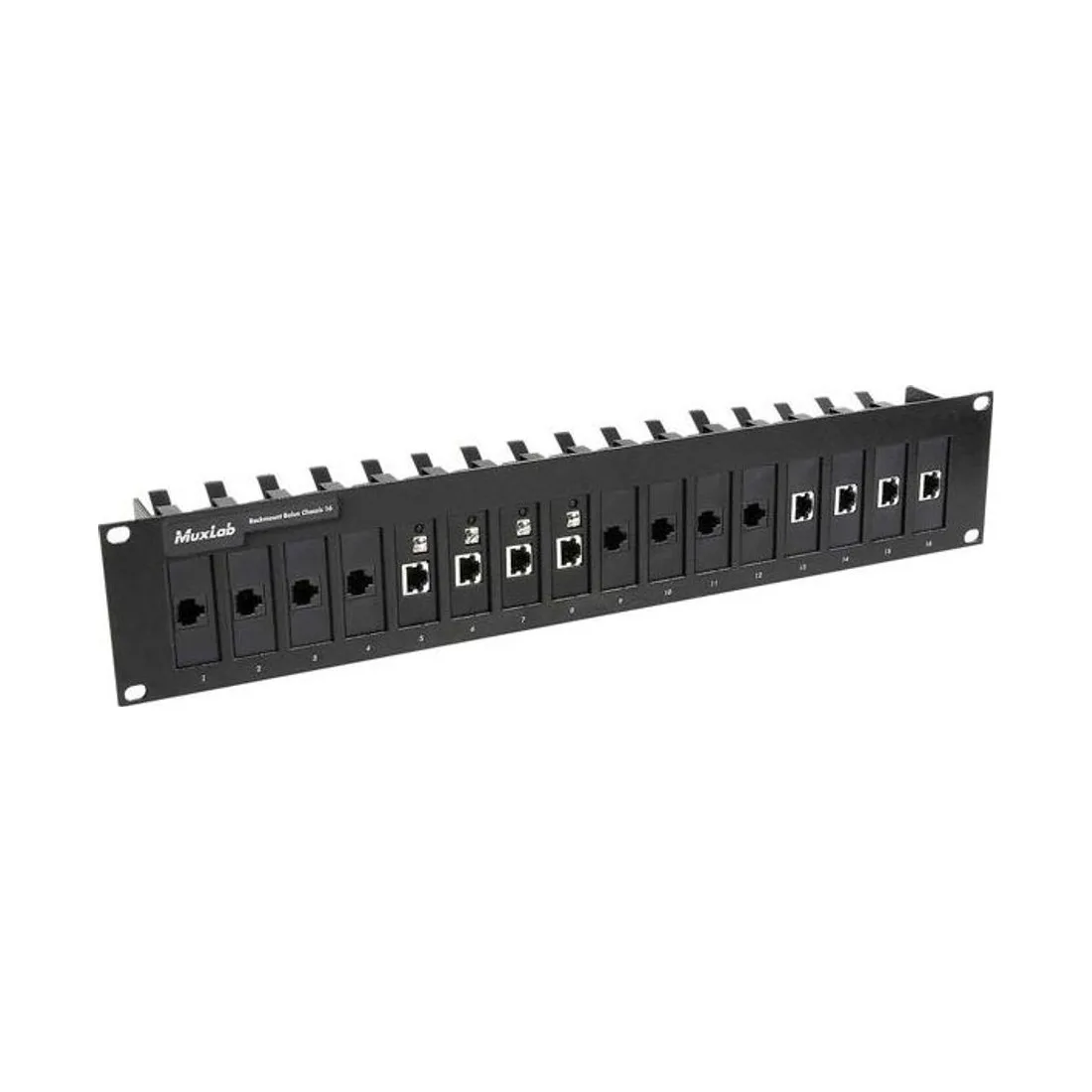

Die beiden Rackblenden unterscheiden sich in der Bauhöhe und damit in der Anzahl der Wandler, die sie aufnehmen. Der 500900 belegt 2 HE und bietet sechzehn Positionen; er misst 48 x 8,9 x 7,6 cm. Der 500902 ist die flachere Ausführung mit 1 HE bei 48 x 4,45 x 7,6 cm und nimmt entsprechend weniger auf. Beide bestehen aus einteilig gefertigtem, schwarz lackiertem Stahl, wiegen 0,86 kg und folgen den Maßvorgaben nach EIA/TIA. Die Wandler rasten ein und werden von einem Federriegel gehalten; sie lassen sich wahlweise nach vorn oder nach hinten weisend einsetzen, je nachdem, ob die RJ45-Verbindung im Schrank vorn oder hinten rangiert wird. Beide Blenden tragen vier Rackmontagelöcher, und vier Rackschrauben 10-32 mit Unterlegscheiben liegen jeweils bei. Nicht belegte Positionen lassen sich mit den Blindmodulen 500901 schließen, die MuxLab separat in Vierer-Packungen führt – das hält die Front geschlossen und die Luftführung im Schrank berechenbar. Für die Schrankplanung zählt außerdem die Tiefe von 7,6 cm: Hinter der Blende müssen die Kabelbögen der Stecker noch Platz finden, ohne geknickt zu werden.

An der Wand: 500910 unter Putz, 500915 auf Putz

Für die dezentrale Montage stehen zwei sehr unterschiedliche Halterungen bereit. Der 500910 ist der Einbauträger: Er nimmt einen Wandler in einer einfachen Unterputz- oder Hohlwanddose beziehungsweise in einem Low-Voltage-Montagerahmen auf, hält ihn mit einem Federclip und lässt sich so einsetzen, dass die RJ45-Verbindung nach vorn oder nach hinten zeigt. Der Träger besteht aus schwarz lackiertem Stahl, misst 3,3 x 10,3 x 6,8 cm bei 73 g und trägt das Standard-Lochbild Decora; zwei unverlierbare Phillips-Schrauben 6-32 sind enthalten, die passende Abdeckplatte dagegen nicht. Wichtig für die Vorbereitung: Bei manchen Dosen muss die Rückwand entfernt werden, damit Wandler und Kabel Platz finden. Der 500915 ist die Aufputzlösung, eine schwarz lackierte Aluminiumplatte von 8,7 x 6,1 x 2,7 cm und 17 g, auf der ein Wandler in beliebiger Richtung verschraubt wird. Zwei Schrauben der Größe #6 samt Dübeln für Trockenbauwände liegen bei, und die Lage der Montagelaschen erlaubt es, mehrere Platten nebeneinander zu reihen. Damit ergeben sich zwei sehr verschiedene Ergebnisse: Der 500910 verschwindet vollständig hinter einer Blende und ist für Wohnräume gedacht, in denen von der Technik nichts zu sehen sein soll; der 500915 bleibt sichtbar und ist deshalb die naheliegende Wahl im Technikraum, im Schrank oder an einer Trageschiene, wo Zugänglichkeit vor Optik geht.

Passform, Vorbereitung und Bezug über mediacraft

Vor der Bestellung gehört ein Maß geprüft, und zwar das des Wandlers. Alle vier Artikel sind auf das quadratische Gehäuse ausgelegt. Der S-Video-Balun 500016 fällt aus dieser Reihe heraus: Er ist zylindrisch gebaut und passt deshalb weder in die Rackblenden 500900 und 500902 noch in die Halterungen 500910 und 500915. Wer ihn einsetzt, muss ihm einen anderen Platz zuweisen. Umgekehrt nennt MuxLab für die quadratischen Gehäuse wie den Audio-Splitter 500044 und die digitalen Wandler 500086 und 500087 diese Montagehardware ausdrücklich als passend. Für die Bauplanung folgen daraus zwei einfache Regeln: Eine Unterputzdose muss vor dem Verputzen festliegen, und ihre Tiefe entscheidet darüber, ob Wandler und Kabelbogen später hineinpassen. Im Schrank wiederum gehört die Höheneinheit für die Blende reserviert, bevor die übrigen Geräte eingeplant werden. Über mediacraft beziehen Fachbetriebe, Planer und Systemhäuser diese Montagehardware gemeinsam mit den passenden Wandlern, sodass Bauform und Aufnahme von vornherein zusammengehören. Sinnvoll ist es, die Halterungen gleich mit den Wandlern zu bestellen, damit nicht erst auf der Baustelle auffällt, dass für einen gesetzten Wandler keine Aufnahme vorgesehen war. mediacraft ist dabei Vertriebspartner und tritt nicht als Hersteller auf.
