MuxLab Audio-Baluns und Splitter: Stereo über die Datenverkabelung

Analogaudio auf der Datenverkabelung statt auf Cinchleitung

Analoges Line-Audio wandert im Haus üblicherweise über Cinchleitung. Die ist über kurze Wege unproblematisch und wird über lange Wege zum Ärgernis: Sie fängt Störungen ein, sie brummt, sobald zwei Geräte an unterschiedlichen Stromkreisen hängen, und sie ist in der Wand ein Fremdkörper neben der Datenverkabelung. Die beiden hier zusammengefassten Artikel 500028 und 500044 verlegen diese Aufgabe auf Cat5e oder Cat6. Der 500028 ist der Wandler für die Strecke, der 500044 der Verteiler dahinter. Beide erwarten Kupfer-Twisted-Pair mit 24 AWG oder stärker und arbeiten mit der üblichen Belegung der Reihe, bei der Audio 1 auf den Pins 1 und 2 und Audio 2 auf den Pins 3 und 6 liegt, verdrahtet nach EIA 568 A oder B. Der praktische Nutzen liegt weniger in der Länge als in der Ruhe: Störeinstreuungen wirken auf beide Adern eines Paares gleich und heben sich am Ende gegenseitig auf. MuxLab beziffert diesen Effekt beim 500028 mit über 60 dB bei 1 kHz. Beide Artikel stammen aus der Pro-Audio-Linie des Herstellers, und auf beide gibt MuxLab nach eigener Angabe eine lebenslange Garantie; für den 500044 weist der Hersteller ausdrücklich aus, dass er ohne Stromversorgung arbeitet.

500028: die Punkt-zu-Punkt-Strecke bis zu einem Kilometer

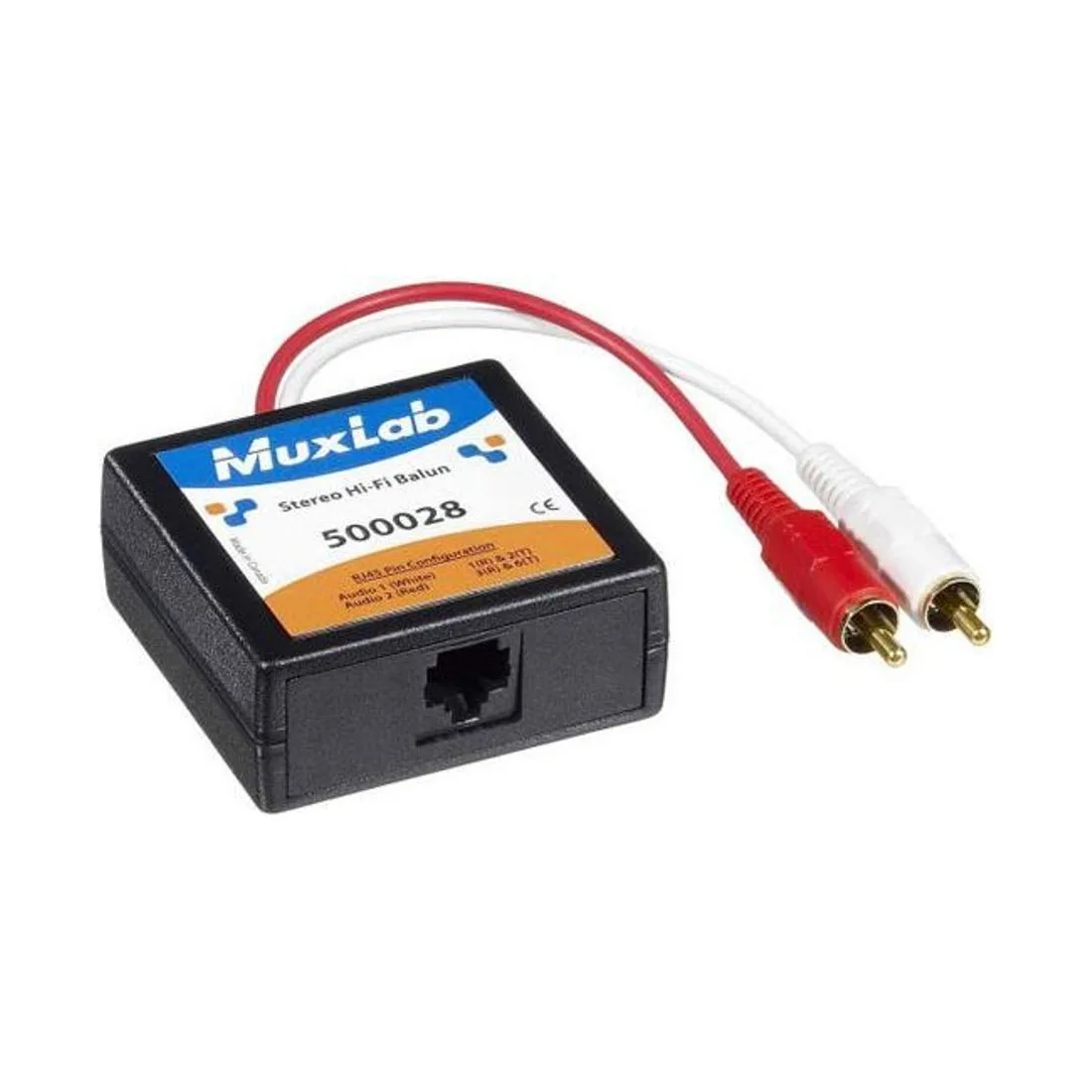

Der 500028 überträgt unsymmetrisches Stereo-Line-Audio und wird wie jeder Balun paarweise eingesetzt. Er trägt zwei farbcodierte Cinch-Stecker an Kabelpeitschen von 6 Zoll Länge sowie eine RJ45-Buchse und steckt damit direkt in die Ausgänge oder Eingänge des Geräts. Der übertragene Bereich umfasst 20 Hz bis 20 kHz, und zwar über die gesamte mögliche Länge; diese endet laut Hersteller bei 3.250 ft, also bei rund einem Kilometer über Cat5e oder Cat6. Die Einfügedämpfung bleibt je Balun-Paar unter 2 dB, der Klirrfaktor bei 1 kHz erreicht höchstens 0,007 Prozent über den gesamten Entfernungsbereich. An die Anschlussverhältnisse stellt MuxLab klare Bedingungen: höchstens 100 Ohm auf der Quellseite und mindestens 10 kOhm auf der Empfängerseite. Das Gehäuse besteht aus flammhemmendem ABS und wiegt 89 g. Neben der Stecker-Ausführung führt der Hersteller den Artikel auch mit Cinch-Buchsen als 500028-F, im Doppelpack sowie als Wandblenden-Variante; die hier geführte Nummer bezeichnet die Ausführung mit Steckern. Für den Betrieb gibt MuxLab 0 bis 55 °C an, für die Lagerung -20 bis 85 °C bei einer Luftfeuchte bis 95 Prozent.

500044: aus einem Audiokanal werden drei

Der 500044 löst die Aufgabe, dieselbe Tonquelle an mehreren Stellen zu brauchen, ohne dafür zu spleißen oder einen Rangierblock zu setzen. Er nimmt das ankommende Analogaudio auf einer RJ45-Buchse entgegen und gibt es auf drei weiteren RJ45-Buchsen wieder aus, insgesamt trägt das Gehäuse also vier Buchsen. Die Aufteilung erfolgt rein passiv: Der Artikel braucht keine Stromversorgung, verstärkt aber auch nicht. Daraus folgt die entscheidende Planungsregel des Herstellers, nämlich dass alle Teilstrecken zusammengerechnet 3.250 ft, also einen Kilometer, nicht überschreiten dürfen – gemeint ist die Summe, nicht der längste Einzelweg. Als Kabel genügt jede vieradrige 1:1-Verbindung in Cat5, Cat5e oder Cat6. MuxLab nennt als Partner auf der Sendeseite unter anderem 500210, 500028, 500027, 500030 und 500033 sowie auf der Empfangsseite 500219 und dieselben Wandler. Das Gehäuse aus ABS nach UL94HB misst 6 x 5,5 x 2,5 cm, wiegt 50 g und arbeitet von -40 bis 60 °C bei einer Luftfeuchte bis 95 Prozent ohne Kondensation; gelagert werden darf es von -40 bis 85 °C. Als Montagehardware nennt MuxLab für diesen Artikel ausdrücklich die Rackblenden 500900 und 500902 sowie die Halterungen 500910 und 500915.

Grenzen, Anschlussregeln und Bezug über mediacraft

Zwei Missverständnisse führen bei dieser Gruppe regelmäßig zu Ärger, und beide lassen sich leicht vermeiden. Das erste betrifft den Anschlusspunkt: Der 500028 gehört an Line-Anschlüsse, also an Cinch-Ausgänge und Cinch-Eingänge. In seinem eigenen FAQ-Dokument bestätigt MuxLab ausdrücklich den Betrieb an einer dedizierten Subwoofer-Cinch-Buchse und schließt den Anschluss an Lautsprecherklemmen ebenso ausdrücklich aus. Das zweite betrifft den Splitter: Passiv heißt ohne Verstärkung, und die Kilometergrenze gilt für die Summe aller Wege hinter dem Gerät. Wer drei lange Abgänge plant, hat die Grenze schneller erreicht, als die Einzelstrecken vermuten lassen. Beide Gehäuse tragen die quadratische MuxLab-Bauform und sitzen damit in den Rackblenden und Wandhalterungen des Herstellers fest, statt lose an der Leitung zu hängen. Zur Vorbereitung gehört außerdem, dass die Strecke 1:1 durchverdrahtet ist; ein gekreuztes Patchkabel führt zuverlässig zu einem Kanal, der stumm bleibt. Wo ein Subwoofer erst später gesetzt wird, ist ein zusätzlich verlegtes Datenkabel zu seinem künftigen Standort die einfachste Vorsorge. Über mediacraft erhalten Installateure, Fachhändler und Planer beide Artikel samt Einschätzung, ob eine Strecke passiv tragfähig bleibt. mediacraft ist Vertriebspartner der Marke und niemals deren Hersteller.
