MuxLab Balun-Hubs: ein Signal über Cat5 auf mehrere Anzeigen verteilen

Ein Signal, mehrere Ziele – wofür ein Balun-Hub gebaut ist

Ein Balun bringt ein Bildsignal von einem Punkt zu einem anderen. Sobald dasselbe Signal an mehreren Stellen gebraucht wird, tritt ein Hub dazwischen. Er nimmt die ankommende Strecke auf einer RJ45-Buchse entgegen und gibt sie auf mehreren Ausgängen wieder aus, jeweils wieder als symmetrisches Signal für die nächste Cat5-Strecke. Die drei hier zusammengefassten Artikel 500151, 500201 und 500251 tun das für unterschiedliche Signalarten und sind die Ausführungen für 220/240 V, also die Netzform, mit der in Deutschland und Österreich gearbeitet wird. Gemeinsam ist ihnen der Aufbau: Eingang und Kaskadenausgang liegen auf der Rückseite, die Ausgänge zu den Anzeigen auf der Frontseite, die Versorgung übernimmt ein externes Netzteil. Ebenfalls gemeinsam ist die Erwartung an die Leitung: Kupfer-Twisted-Pair mit 24 AWG oder stärker und 100 Ohm bei 1 MHz. Und alle drei sind Erweiterungen einer bestehenden Balun-Strecke, kein Ersatz dafür – die Wandler an Quelle und Ziel bleiben nötig, der Hub sitzt lediglich dazwischen. Alle drei sind nach FCC und CE zugelassen, und der Hersteller gibt zwei Jahre Garantie. Auch die Reichweiten folgen derselben Lesart: Gemessen wird zwischen Quelle und Ziel, während der Hub an beliebiger Stelle dazwischen sitzen darf.

500201 für Composite und S-Video mit Analogton

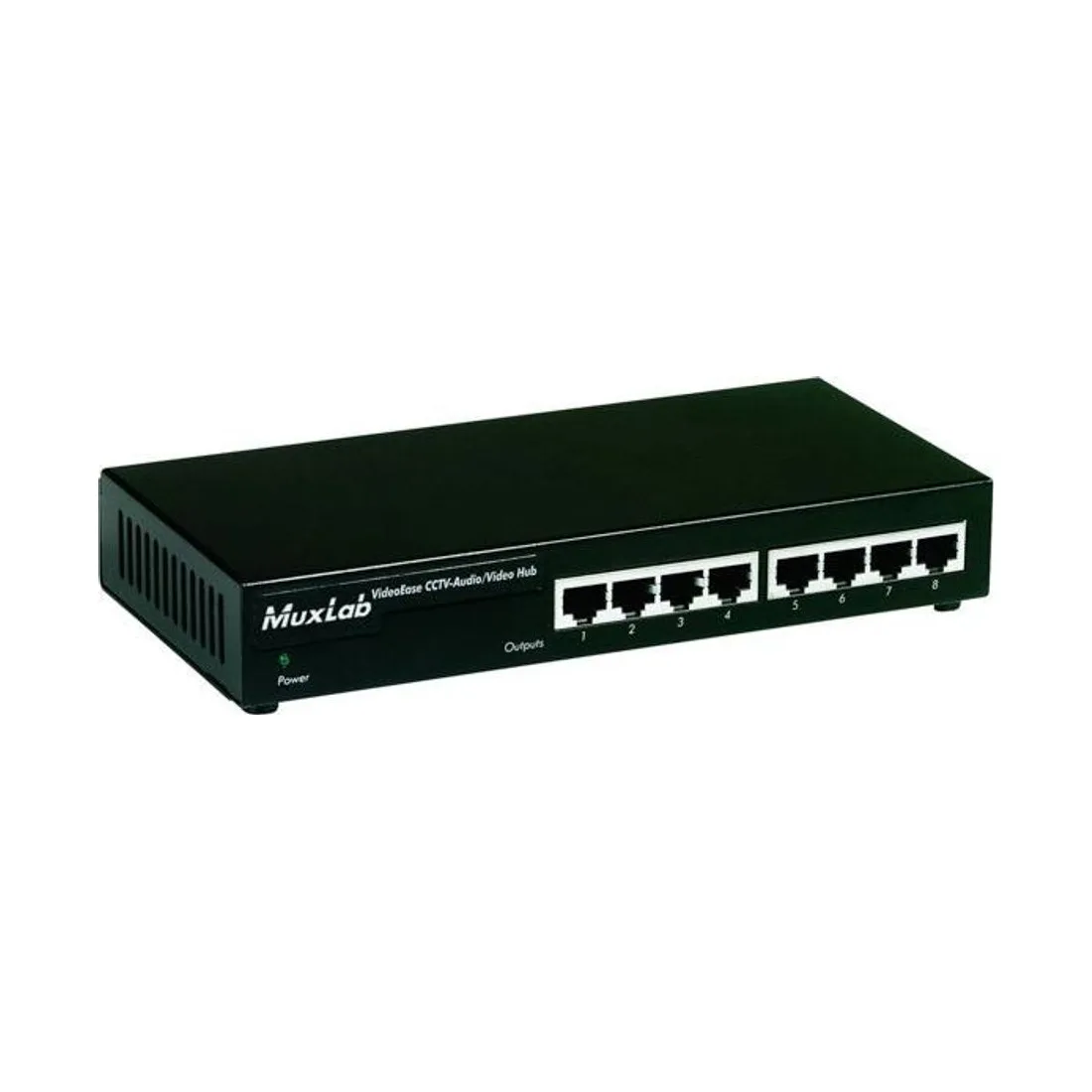

Der 500201 ist der Verteiler für die klassische Heim- und Objektinstallation. Er nimmt bis zu zwei Composite-Video-Signale oder ein S-Video-Signal sowie bis zu zwei Line-Audio-Kanäle entgegen und gibt sie auf acht RJ45-Buchsen an der Frontseite aus. Auf der Rückseite sitzen der Eingang und ein Kaskadenausgang; über bis zu zwei Kaskadenebenen lassen sich damit bis zu 72 Anzeigen versorgen. Die Videobandbreite reicht von DC bis 8 MHz, der Ton von 50 Hz bis 16 kHz, und beide Fernsehnormen NTSC und PAL werden unterstützt. Farbiges Composite-Video reicht bis 2.200 ft (670 m), ein reines Schwarzweißbild bis 2.500 ft (762 m), S-Video bis 1.000 ft (305 m). Die Belegung folgt der Systematik der Baluns: Video 1 auf den Pins 7 und 8, Video 2 auf 4 und 5, Audio 1 auf 1 und 2, Audio 2 auf 3 und 6. Zur Signalqualität nennt MuxLab eine Einfügedämpfung von höchstens 0 dB bei 4 MHz für das Bild und höchstens 1 dB bei 1 kHz für den Ton, eine Rücklaufdämpfung von mindestens 24 dB sowie eine Nebensprechfestigkeit von mindestens 60 dB über den Frequenzbereich. Der Hub misst 21,6 x 10,2 x 3,3 cm, wiegt 0,95 kg und arbeitet von 0 bis 55 °C.

500251 für Component Video, 500151 für die VGA-Strecke

Der 500251 verteilt Component Video im Basisband, also Y, Pb und Pr beziehungsweise R, G und B, zusammen mit einem digitalen Tonkanal. Acht RJ45-Ausgänge liegen vorn, Eingang und Kaskadenausgang hinten, kaskadiert wird über bis zu zwei Ebenen. MuxLab gibt 480i/p bis 1.000 ft (305 m) an, 720p und 1080i bis 500 ft (152 m), den digitalen Ton bis 600 ft (182 m); die Videobandbreite reicht von DC bis 77 MHz. Jeder Port ist gegen Erdschleifen isoliert, und grüne Leuchtdioden zeigen Betriebsspannung sowie anliegenden Bild- und Tonsync. Das Gehäuse misst 21,59 x 17,15 x 4,45 cm bei 1,5 kg, versorgt wird es mit 12 V DC und 1,25 A. Zur Signalqualität nennt MuxLab eine Einfügedämpfung von -0,8 dB beim Bild und -1,26 dB beim Ton, jeweils bei 4 MHz, sowie eine Nebensprechfestigkeit von mindestens 46,3 dB bei 30 MHz. Der 500151 arbeitet dagegen auf der VGA-Seite: Ein geschirmter Eingang, vier geschirmte Ausgänge, Kaskadierung über bis zu vier Ebenen. Er überträgt die DDC-Steuersignale auf den Pins 4 und 5 und speist über dieselben Pins die Gegenstellen fern; für die ferngespeiste Strecke nennt MuxLab je Abschnitt 150 ft (46 m). Die Verstärkung wird über DIP-Schalter am Empfänger eingestellt, ab Werk stehen alle auf AUS. Der 500151 arbeitet mit 75 Ohm am Koaxeingang und 100 Ohm auf der Twisted-Pair-Seite, ist an jedem Port gegen Erdschleifen isoliert und misst 11,4 x 9,7 x 3,2 cm bei 0,9 kg.

Netzausführung, Kaskade und Bezug über mediacraft

Drei Punkte entscheiden über den Erfolg der Planung. Erstens der Signaltyp: Der 500201 gehört zu Composite- und S-Video-Anlagen, der 500251 zu Component-Video-Anlagen mit digitalem Ton, der 500151 zu VGA-Strecken. Zweitens die Partnerhardware. Der 500151 arbeitet nach Herstellerangabe mit dem Sender-Empfänger-Kit 500140 für die erste Anzeige zusammen, dazu kommen bis zu drei weitere Empfänger 500142 – wer hier falsch rechnet, hat am Ende einen Ausgang ohne Gegenstelle. Beim 500251 führen das ältere Datenblatt und der spätere Anwendungsleitfaden unterschiedliche Listen kompatibler Component-Baluns, weshalb die Zuordnung vor der Bestellung geklärt gehört. Drittens der Aufstellort: Alle drei Geräte brauchen eine Steckdose in ihrer Nähe, was im Technikraum selbstverständlich ist, in einer Zwischendecke aber vorab bedacht werden muss. Über mediacraft erhalten Fachbetriebe und Planer diese Hubs zusammen mit der Klärung, welche Baluns an den Enden sitzen müssen. mediacraft ist dabei Vertriebspartner und übernimmt nicht die Rolle des Herstellers.
