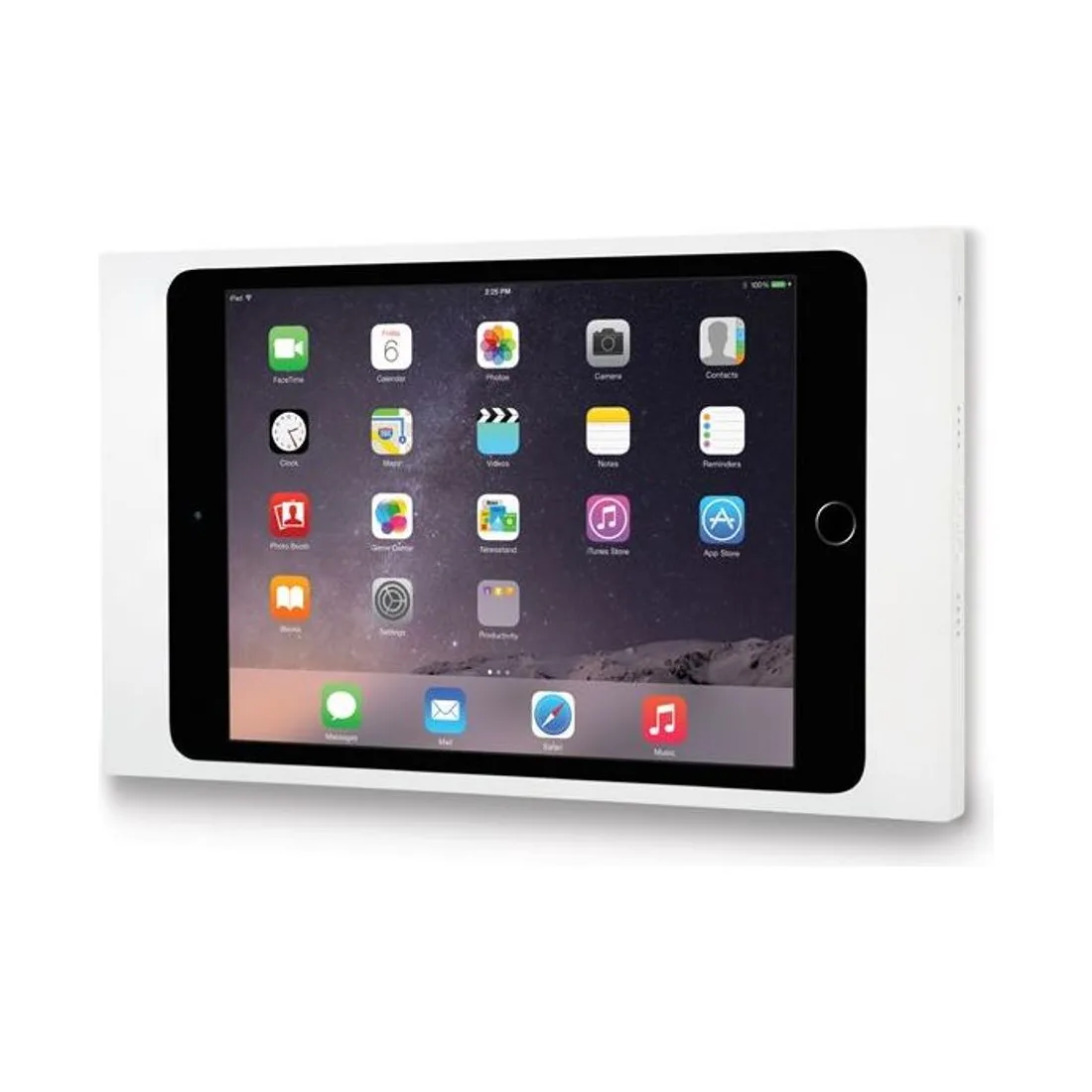

IPORT Surface Mount Bezel mini 4 – die geräteeigene Blende für eine feste Bedienstelle

Warum das iPad mini 4 eine eigene Blende bekommt

Auf den ersten Blick ist der Unterschied zur Blende für die drei Vorgängergenerationen kaum zu sehen: gleiche Höhe, gleiche Aufbauhöhe, gleiches Gewicht, gleiche Machart aus präzisionsgefrästem Aluminium. Der Unterschied steckt allein in der Breite. Das iPad mini 4 hat ein anderes Gehäusemaß als seine Vorgänger, und ein Rahmen, der bündig abschließen soll, muss diesem Maß folgen. Deshalb führt der Hersteller für dieses Gerät eine eigene Blende, wahlweise in Schwarz, in Silber oder in Weiß. Die Farben unterscheiden sich nur in der Oberfläche und nicht in der Passform, die Wahl richtet sich also allein danach, wie sichtbar die Bedienstelle in der Wandfläche sein soll. Wichtig für Angebot und Bestellung ist die klare Zuordnung: Der Hersteller nennt zu dieser Blende ausschließlich das iPad mini 4. Andere Gerätegenerationen sind damit nicht abgedeckt, auch wenn im Handel gelegentlich weitergehende Angaben auftauchen. Wer eine bestehende Anlage erweitert, sollte deshalb vor der Bestellung nachsehen, welches Gerät tatsächlich verbaut ist. Die Modellbezeichnung steht auf der Rückseite des Gehäuses.

Die 3,2 Millimeter, die über die Passform entscheiden

Die Blende misst 244,7 Millimeter in der Breite, während die Ausführung für die drei älteren mini-Generationen 241,5 Millimeter breit ist. Höhe und Aufbau sind mit 143,5 und 11,3 Millimetern bei beiden gleich, ebenso das Gewicht von 0,31 Kilogramm einschließlich Montageplatte. Diese gut drei Millimeter Differenz sind planerisch der ganze Punkt: Sie entscheiden darüber, ob das Gerät sauber einliegt oder gar nicht erst hineingeht, und sie sind an der montierten Wand von außen nicht mehr abzulesen. In der Praxis heißt das, dass die Gerätegeneration in die Dokumentation gehört. Wer im Übergabeprotokoll oder im Revisionsplan festhält, welche Blende an welcher Stelle sitzt, erspart sich Jahre später eine Suche, wenn ein Gerät ersetzt werden muss. Für die Wand selbst gelten die üblichen Regeln einer Einbausituation: tragfähiger, ebener Untergrund, weil eine gefräste Kante jede Welle sichtbar macht, und eine Position, die vor dem Verputzen feststeht. Die Zuleitung sollte in einem Leerrohr geführt werden, damit sich eine spätere Änderung der Versorgung ohne Stemmarbeiten erledigen lässt. Bei mehreren Bedienstellen in einem Objekt empfiehlt es sich zusätzlich, eine einheitliche Bezugshöhe zu wählen und diese im Ausbauplan zu vermerken, damit die Panels später auch über Raumgrenzen hinweg auf einer Linie sitzen.

Verriegelung, Lieferumfang und die Versorgung am Montageort

Für die dauerhafte Versorgung sieht der Hersteller zwei Wege vor, die beide über die Netzwerkleitung führen. Der PoE Splitter der Surface Mount wird in einer Unterputzdose hinter der Blende untergebracht und stellt die Ladespannung am Lightning-Anschluss des Geräts bereit. Fehlt im Netz die passende Einspeisung, liefert der PoE Injector derselben Serie sie an zentraler Stelle nach. Keines der beiden Teile gehört zum Lieferumfang der Blende, beide müssen also gesondert eingeplant werden, sonst hängt am Ende ein Rahmen an der Wand, dem die Versorgung fehlt. Soll die Halterung auf einer Glasfläche sitzen, führt der Hersteller dafür das Glass Mounting Kit. Das Gerät selbst wird über einen Security Lock im Rahmen gehalten, so dass es sich nicht ohne Weiteres entnehmen lässt – in Objekten mit Publikumsverkehr ist das häufig die Bedingung, unter der eine Bedienstelle überhaupt frei zugänglich sein darf. Mitgeliefert werden die Blende und das Montagematerial sowie ein Quickstart Guide und das Handbuch. Wer die Anlage später übergibt, sollte beide Dokumente beim Objekt belassen, weil darin die Reihenfolge der Montageschritte und der Umgang mit der Verriegelung beschrieben sind.

Typische Projekte und der Weg über mediacraft

Diese Blende sitzt dort, wo ein vorhandenes iPad mini 4 dauerhaft zur Bedienoberfläche werden soll: als Panel im Eingangsbereich einer Wohnung, als Steuerstelle für Licht und Beschattung in einem Konferenzraum, als Anzeige an einer Empfangstheke oder als zusätzliche Bedienstelle in einer bereits eingerichteten Installation. Der Vorteil gegenüber einem lose herumliegenden Tablet liegt in der Verlässlichkeit: Das Gerät ist geladen, es ist auffindbar, und es lässt sich nicht beiläufig mitnehmen. Für Planer und Architekten sind drei Dinge früh festzulegen, weil sie sich nachträglich nur mit einem Eingriff in die Wand ändern lassen: die Position, die Bedienhöhe und der Weg der Zuleitung. Der Fachhandel prüft vor allem die Gerätezuordnung, denn diese Blende ist ausschließlich für das iPad mini 4 vorgesehen. Da der Hersteller die gesamte Lightning-Generation der Surface Mount als Legacy führt und ein Zusammenspiel mit aktuellen IPORT-Produkten ausschließt, ist diese Blende eine Lösung für den Bestand und nicht für einen Neuaufbau. mediacraft nimmt diese Prüfung vorweg, berät Fachhandel, Installateure, Planer und Architekten zur passenden Versorgung und begleitet den Bezug von Blende und Zubehör.
