IPORT PoE Splitter der Surface Mount – Ladespannung in der Unterputzdose

Ein Splitter für die Dose hinter der Blende

Bei einer fest montierten Bedienstelle stellt sich immer dieselbe Frage: Wie kommt die Ladespannung an das Gerät, ohne dass ein Netzteil sichtbar wird. Der PoE Splitter beantwortet sie, indem er die Versorgung aus der Leitung zieht, die für die Datenverbindung ohnehin zur Bedienstelle geführt wird. Er sitzt dabei nicht im Verteiler, sondern unmittelbar am Ziel, nämlich in der Unterputzdose hinter der Blende, und gibt seine Ausgangsspannung über eine kurze Strecke direkt an den Lightning-Anschluss des iPad weiter. Für den Aufbau bedeutet das eine klare Aufteilung: In der Wand liegt eine einzige Netzwerkleitung, alles Weitere geschieht in der Dose. Sichtbar bleibt am Ende nur die Blende. Der Splitter gehört nicht zum Lieferumfang einer Blende und wird gesondert bestellt, muss aber von Anfang an in der Planung stehen, weil die Dose an der richtigen Stelle sitzen und die Leitung dort ankommen muss. Wird beides erst auf der Baustelle bedacht, ist die Wandöffnung meist schon gesetzt und die Nacharbeit entsprechend aufwendig. Für die Ausschreibung heißt das, die Position getrennt von der Blende zu führen und im Leistungsverzeichnis des Gewerks Elektro zu verankern, damit sie nicht zwischen den Gewerken verloren geht.

Eingang nach 802.3af, Ausgang für den Ladeanschluss

Am Eingang arbeitet der Splitter nach IEEE 802.3af, dem älteren der beiden verbreiteten Verfahren zur Stromversorgung über Netzwerkleitungen. Die Quelle kann ein Switch mit entsprechender Ausstattung sein oder ein Injektor, der die Versorgung an zentraler Stelle einspeist. Am Ausgang stellt der Splitter USB mit 5 Volt und bis zu 12 Watt bereit; das ist die Leistung, mit der ein dauerhaft eingeschaltetes iPad an seiner Bedienstelle geladen und im Betrieb gehalten wird. Daneben besitzt er einen AUX-Eingang für 18 bis 24 Volt, über den sich das Gerät aus einer vorhandenen Gleichspannungsquelle versorgen lässt, etwa aus einer Verteilung, die im Objekt bereits für andere Zwecke aufgebaut wurde. Beide Wege schließen einander aus, es ist also im Entwurf zu entscheiden, welcher genutzt wird. Wichtig ist die Abgrenzung zu einem ähnlich aussehenden, aber anderen Bauteil des Herstellers: Der spätere CONNECT PoE+ Adapter arbeitet nach IEEE 802.3at und damit nach einem anderen Verfahren mit höherer Leistung. Die beiden sind nicht gegeneinander austauschbar. Wer eine Anlage übernimmt oder erweitert, sollte deshalb an der Bedienstelle nachsehen, welches Teil tatsächlich verbaut ist, statt von der Bauform auf den Standard zu schließen.

Einbaumaße, Wandbox und die Zuordnung zu den Blenden

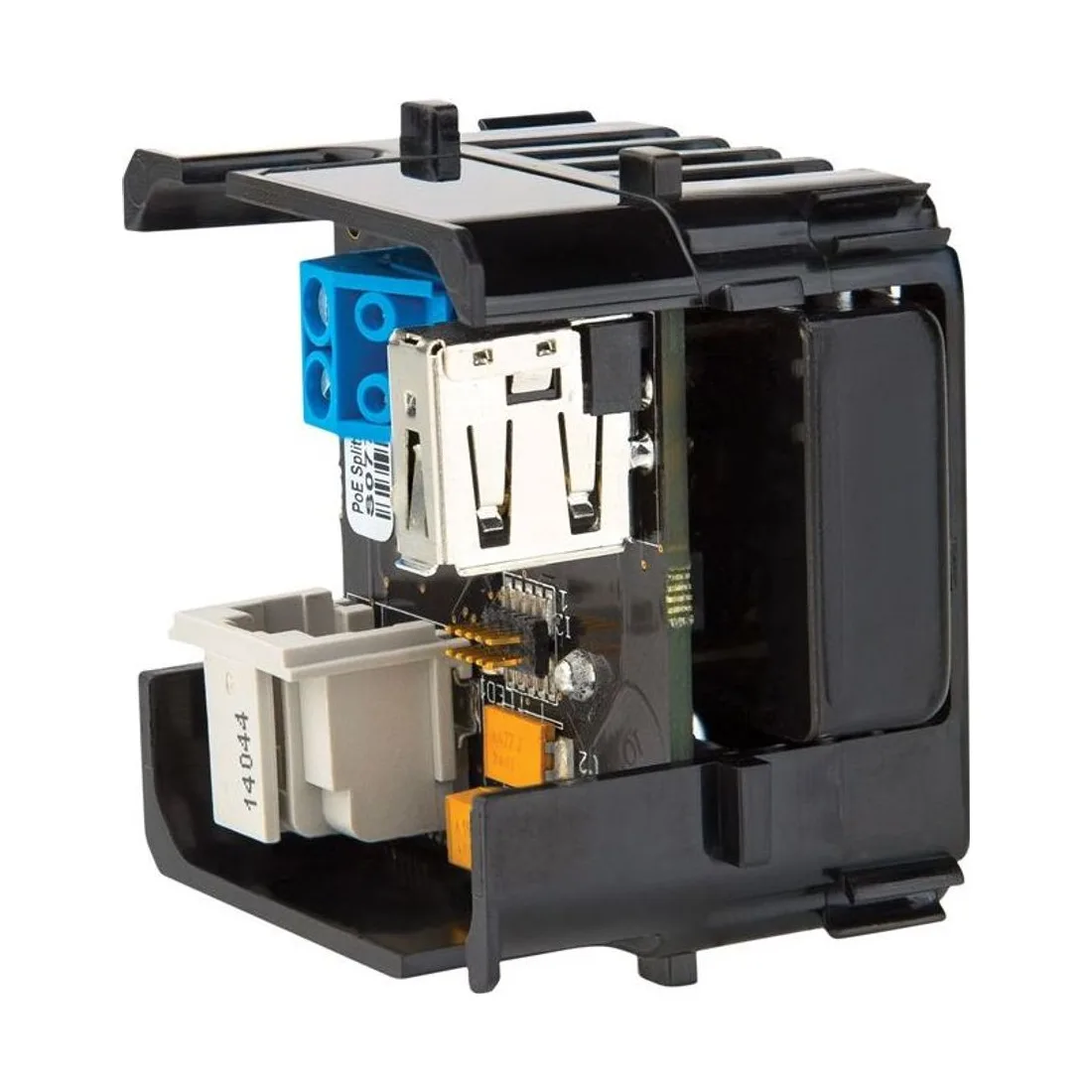

Der Splitter misst 50 mal 50 Millimeter in der Grundfläche bei 37 Millimetern Tiefe und wiegt 0,06 Kilogramm. Der Hersteller gibt an, dass er in eine einfache Wandbox der Bauformen US, EU und UK passt. Für die Ausführung heißt das, dass hinter der Blende eine Dose gesetzt werden muss und dass in dieser Dose neben dem Splitter noch die Leitungsführung Platz braucht; eine besonders flache Dose oder eine Dose, in der bereits eine Klemmstelle sitzt, wird schnell eng. Wer die Einbausituation vorab prüft, spart sich den Wechsel der Dose nach dem Verputzen. Bei der Zuordnung ist der Splitter breit angelegt: Der Hersteller nennt ihn zu den Blenden für das iPad mini der ersten drei Generationen und für das iPad mini 4, zu den Blenden für das iPad Air sowie zu den größeren Ausführungen für das iPad Pro. Innerhalb der Lightning-Generation der Surface Mount ist er damit das gemeinsame Versorgungsteil, unabhängig davon, welche Blende an der Wand sitzt. Das vereinfacht die Ersatzteilhaltung in Objekten mit mehreren Bedienstellen erheblich.

Planung, Einbau und Bezug über mediacraft

In der Planung gehört der Splitter zu den Positionen, die früh feststehen müssen, weil sie Auswirkungen auf das Gewerk Elektro haben. Zu klären sind drei Punkte: ob im Netz eine Einspeisung nach 802.3af vorhanden ist oder über den zugehörigen Injector geschaffen wird, wo die Dose hinter der Blende sitzt und wie die Leitung dorthin geführt wird. Ein Leerrohr an dieser Stelle hält den Weg offen, falls sich später etwas an der Versorgung ändert. Für Planer und Architekten ist der Splitter zugleich das Bauteil, das die sichtbare Lösung überhaupt erst möglich macht, denn ohne ihn müsste ein Kabel aus der Blende heraus zu einer Steckdose geführt werden. Der Fachhandel achtet auf die Abgrenzung zu den neueren Adaptern des Herstellers, die nach einem anderen Verfahren arbeiten und nicht an die Stelle dieses Teils treten. Da der Hersteller die Lightning-Generation heute nicht mehr führt, ist der Splitter eine Position für Bestandsanlagen und Erweiterungen, nicht für einen Neuaufbau. mediacraft ordnet die vorhandene Anlage ein, klärt die Frage der Einspeisung und begleitet Fachhandel, Installateure, Planer und Architekten bei Auslegung und Bezug. Dort lässt sich auch klären, ob eine vorhandene Bedienstelle ergänzt oder das Objekt auf die heutige Gerätefamilie umgestellt werden sollte.
