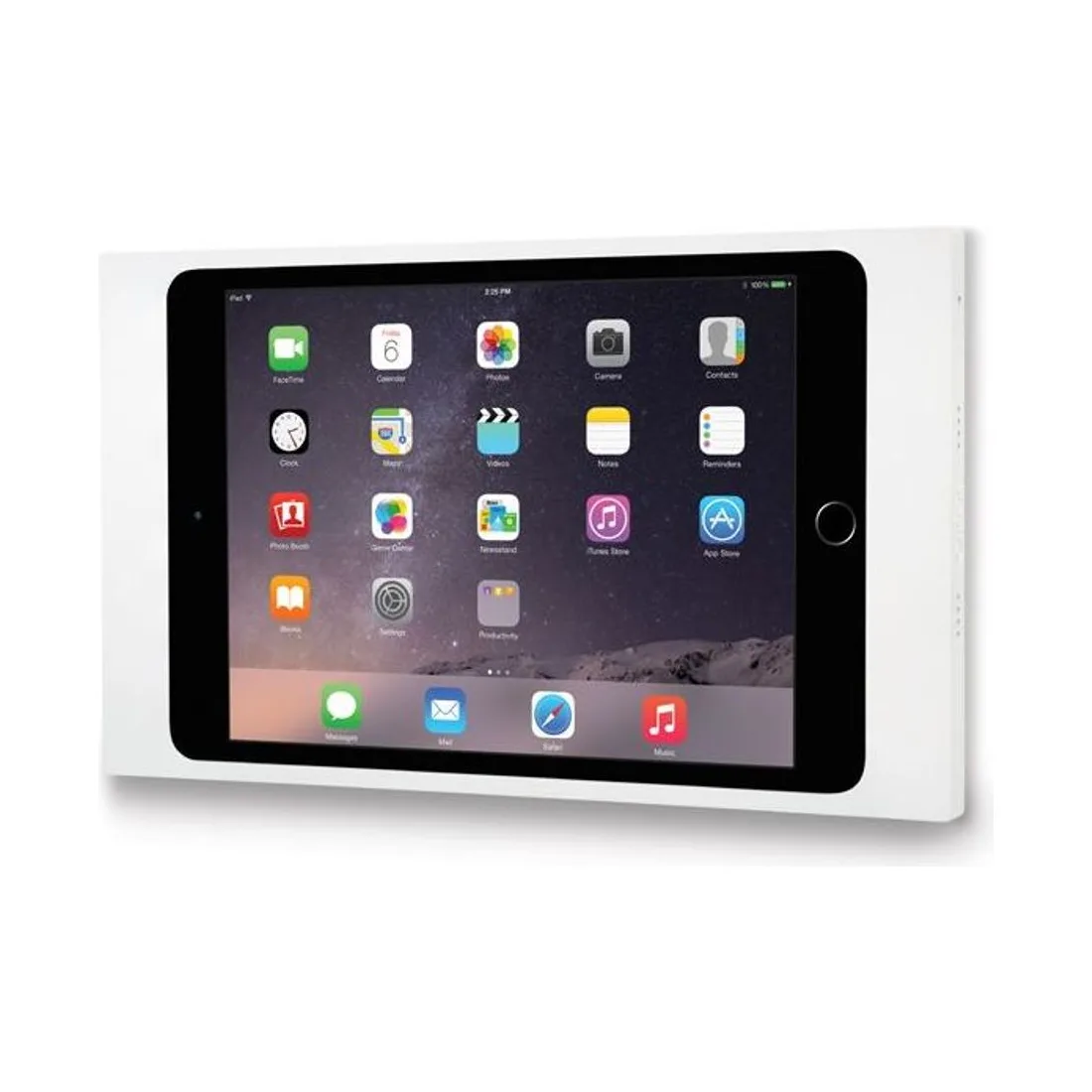

IPORT Surface Mount Bezel mini 3, 2, 1 – gefräste Blende für die feste Wandmontage

Eine gefräste Aluminiumblende für iPad mini 1, 2 und 3

Die Surface Mount Blende ist kein Halter im üblichen Sinn, sondern ein Rahmen, der das iPad mini rundum einfasst und fest mit dem Untergrund verbindet. Gefertigt wird sie aus präzisionsgefrästem Aluminium, was ihr eine gleichmäßige Kantenführung und eine Oberfläche gibt, die neben Schaltern, Tastern und Glasflächen bestehen kann. Der Hersteller führt drei Ausführungen, in Schwarz, in Silber und in Weiß. Alle drei sind mechanisch gleich und unterscheiden sich ausschließlich in der Farbe, sodass die Auswahl allein danach erfolgt, ob sich das Panel in die Wandfläche einfügen oder sich bewusst davon absetzen soll. Aufgenommen wird ein iPad mini der ersten, zweiten oder dritten Generation; der Hersteller nennt alle drei Gerätegenerationen zu derselben Blende. Das Display bleibt vollständig bedienbar, der Rahmen deckt nur den Gehäuserand ab. Vor jeder Planung gehört eine Einordnung dazu: Die Blende stammt aus der Lightning-Generation der Surface Mount, die der Hersteller inzwischen unter seinen Legacy-Produkten führt. Er weist dort ausdrücklich darauf hin, dass Legacy-Produkte nicht mit aktuellen IPORT-Produkten, deren Zubehör oder deren Software zusammenarbeiten.

Abmessungen, Untergrund und der Zeitpunkt der Festlegung

Die Blende misst 241,5 Millimeter in der Breite und 143,5 Millimeter in der Höhe, trägt dabei aber nur 11,3 Millimeter auf; das Gewicht beträgt 0,31 Kilogramm einschließlich Montageplatte. Die geringe Aufbauhöhe ist der eigentliche Grund, warum diese Bauform in Fluren und neben Türen funktioniert, denn das Panel steht so wenig vor, dass es weder den Weg verengt noch beim Vorbeigehen berührt wird. Für die Planung folgt daraus zweierlei. Erstens muss der Untergrund tragfähig und eben sein, weil eine gefräste Aluminiumkante jede Unebenheit der Wandfläche sichtbar nachzeichnet. Zweitens muss die Position feststehen, bevor verputzt, gespachtelt und gestrichen wird, denn hinter der Blende muss die Leitung für die Versorgung ankommen. Wer die Zuleitung durch ein Leerrohr führt, erspart sich späteres Aufstemmen, falls sich an der Verkabelung etwas ändert. Die Höhe über Fertigfußboden richtet sich nach der Bedienung und nicht nach der Optik: Ein Panel, das im Stehen mit dem Daumen erreicht werden soll, sitzt anders als eines, das vom Sitzplatz aus abgelesen wird. Sind mehrere Bedienstellen in einer Flucht vorgesehen, sollte eine gemeinsame Bezugshöhe festgelegt und in den Ausbauplan übernommen werden.

Versorgung über die Netzwerkleitung und Sicherung des Geräts

Ein fest montiertes iPad soll geladen bleiben, ohne dass ein sichtbares Netzteil danebensteht. Der Hersteller löst das über die Netzwerkleitung: Der PoE Splitter der Surface Mount sitzt in einer Unterputzdose hinter der Blende und setzt die eingespeiste Spannung in die Ladespannung für den Lightning-Anschluss um. Steht im Netz weder ein Switch mit PoE noch eine 24-Volt-Quelle zur Verfügung, ergänzt der PoE Injector derselben Serie die Einspeisung an zentraler Stelle. Beide Teile gehören nicht zum Lieferumfang der Blende und werden getrennt geführt, planerisch aber gehören sie zusammen, denn ohne eine der beiden Varianten fehlt am Montageort die Versorgung. Für Glasflächen führt der Hersteller zusätzlich das Glass Mounting Kit, mit dem sich die Halterung kleben statt schrauben lässt. Gegen unbefugtes Abnehmen arbeitet die Konstruktion mit verriegelnden Bauteilen in Blende und Untergrund, die das Gerät im Rahmen festsetzen. In öffentlich zugänglichen Räumen ist genau das der Unterschied zwischen einer festen Installation und einem abgelegten Tablet. Im Lieferumfang der Blende befinden sich das Montagematerial sowie ein Quickstart Guide und das Handbuch.

Einsatzgebiete und Bezug über mediacraft

Typisch für diese Bauform sind Bedienstellen, die nicht wandern sollen: das Panel neben der Wohnungstür, über das Licht, Beschattung und Musik geschaltet werden, die Steuerstelle im Besprechungsraum oder das Anzeigefeld an einer Rezeption. Planer und Architekten sollten Position, Zuleitung und Bedienhöhe früh in die Ausbauplanung übernehmen, weil sich alle drei später nur mit einem Eingriff in die Wand ändern lassen. Der Fachhandel achtet darauf, dass Gerät und Blende zueinander passen, denn diese Blende nimmt ausschließlich ein iPad mini der ersten drei Generationen auf. Für eine Bestandsanlage, in der genau dieses Gerät bereits arbeitet, ist die Blende der passende Ersatz oder die Erweiterung um eine zweite Bedienstelle; für einen Neuaufbau ist sie es nicht, da der Hersteller die Lightning-Generation als Legacy führt und ein Zusammenspiel mit aktuellen IPORT-Produkten ausschließt. mediacraft klärt diese Frage vorab, ordnet die vorhandene Gerätegeneration ein und begleitet Fachhandel, Installateure, Planer und Architekten bei Auswahl, Versorgung und Einbindung. Über mediacraft läuft ebenso der Bezug der zugehörigen Versorgungsteile.
