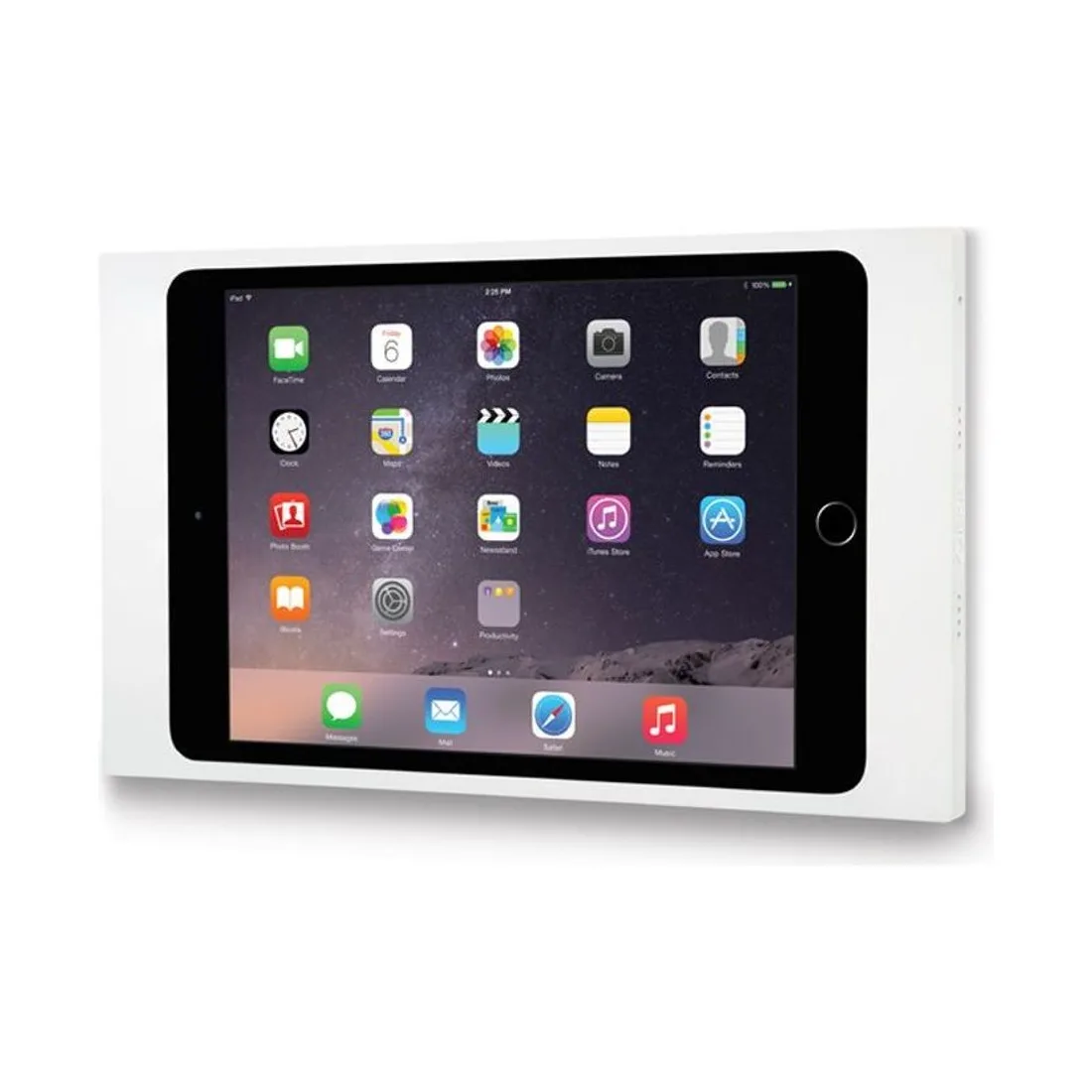

IPORT Surface Mount Bezel Air 2, 1 – das größere Format für eine feste Bedienstelle

Das größere Format der Surface Mount Familie

Innerhalb der Surface Mount unterscheiden sich die Blenden nur in einem Punkt wesentlich, nämlich in dem Gerät, das sie aufnehmen. Diese Ausführung ist für das iPad Air gefertigt und damit die größte der Lightning-Generation, die der Auftraggeber führt. Der Rahmen besteht wie seine kleineren Geschwister aus präzisionsgefrästem Aluminium, wird über eine Montageplatte mit dem Untergrund verbunden und lässt den Bildschirm vollständig frei. Drei Farben stehen zur Wahl: Schwarz, Silber und Weiß. Mechanisch sind die drei gleich, die Entscheidung ist eine gestalterische. Der Hersteller nennt zu dieser Blende das iPad Air der zweiten und der ersten Generation. In seinen Unterlagen tauchen zu dieser Blende vereinzelt weitergehende Gerätehinweise auf, die sich an anderer Stelle desselben Dokuments nicht wiederfinden; belastbar ist deshalb nur die Angabe zu iPad Air 2 und iPad Air 1, und danach sollte auch geplant und angeboten werden. Wer eine Anlage erweitert, prüft vor der Bestellung, welches Gerät tatsächlich eingesetzt wird.

Wie die größere Fläche die Montagehöhe verändert

Mit 281,4 Millimetern Breite und 180 Millimetern Höhe beansprucht diese Blende eine deutlich größere Wandfläche als eine Ausführung für das iPad mini, bleibt mit 11,3 Millimetern Aufbau aber genauso flach. Das Gewicht liegt bei 0,44 Kilogramm einschließlich Montageplatte. Für die Planung ist vor allem die größere Fläche relevant, und zwar an zwei Stellen. Zum einen braucht sie einen ruhigen Wandabschnitt: Neben einem Türblatt, einer Schalterkombination oder einer Steckdose wirkt ein Panel dieser Größe schnell gedrängt, weshalb sich ein Abstand zu benachbarten Einbauten empfiehlt, der auch nach dem Verputzen noch stimmt. Zum anderen verschiebt sich die sinnvolle Montagehöhe. Ein größerer Bildschirm wird häufiger auch aus einigem Abstand abgelesen und nicht nur aus der Nähe bedient, weshalb sich die Mitte des Displays eher an der Augenhöhe der stehenden Person orientiert als an der Griffhöhe des Daumens. Beides sollte gemeinsam mit dem Verlauf der Zuleitung festgelegt werden, bevor die Wand geschlossen wird; ein Leerrohr an dieser Stelle hält den Weg für spätere Änderungen offen. Bei einer Blende dieser Größe empfiehlt es sich außerdem, den Untergrund auf seine Ebenheit zu prüfen, denn je länger die gefräste Kante ist, desto deutlicher zeichnet sich eine Welle im Putz an ihr ab.

Versorgung, Sicherung und Lieferumfang

Damit ein fest montiertes iPad Air dauerhaft betriebsbereit bleibt, muss die Versorgung an der Wand ankommen. Der Hersteller führt dafür den PoE Splitter der Surface Mount, der in einer Unterputzdose Platz findet und die Ladespannung für den Lightning-Anschluss bereitstellt. Ist im Netz keine geeignete Einspeisung vorhanden, ergänzt der zugehörige PoE Injector sie an zentraler Stelle. Beide Bauteile werden gesondert geführt und gehören nicht zum Lieferumfang der Blende, sind für den Betrieb an der Wand aber die Voraussetzung. Für Glasflächen bietet der Hersteller das Glass Mounting Kit an, mit dem sich die Halterung kleben lässt, wo nicht gebohrt werden kann. Der Security Lock hält das Gerät im Rahmen, so dass es sich nicht ohne Weiteres entnehmen lässt – in Foyers, Praxen und Besprechungsräumen ist das oft die Bedingung dafür, dass eine Bedienstelle frei zugänglich sein darf. Zum Lieferumfang dieser Blende gehören der Rahmen und das Montagematerial. Planerisch ist die Versorgung deshalb ein eigener Posten, der in Leistungsverzeichnis und Ausführungsplanung getrennt auftauchen sollte. Wird sie erst auf der Baustelle bemerkt, fehlt an der vorgesehenen Stelle in der Regel bereits die Dose, in die der Splitter gehört.

Anwendungen im Objekt und Bezug über mediacraft

Das größere Format spielt seine Stärke überall dort aus, wo nicht nur geschaltet, sondern auch etwas angezeigt werden soll: eine Raumbelegung neben der Tür eines Besprechungsraums, ein Bedien- und Übersichtsbild in einer Wohnung, eine Anzeige an einer Empfangstheke oder ein Panel, an dem mehrere Gewerke gemeinsam bedient werden. Weil die Fläche größer ist, verträgt die Oberfläche mehr Inhalt, ohne unübersichtlich zu werden. Planer und Architekten sollten den Wandabschnitt, den Abstand zu benachbarten Einbauten und die Ablesehöhe früh festlegen, weil sich diese Punkte später nur mit einem Eingriff in die Wandfläche korrigieren lassen. Der Fachhandel achtet auf die Gerätezuordnung: Diese Blende ist für das iPad Air 2 und das iPad Air 1 belegt. Da der Hersteller die Lightning-Generation der Surface Mount als Legacy führt und eine Zusammenarbeit mit aktuellen IPORT-Produkten ausschließt, gehört diese Blende in Bestandsprojekte und nicht in einen Neuaufbau. mediacraft klärt vorab, welches Gerät vorliegt, ordnet die Versorgung über Splitter oder Injector zu und begleitet Fachhandel, Installateure, Planer und Architekten von der Auswahl bis zur Einbindung.
