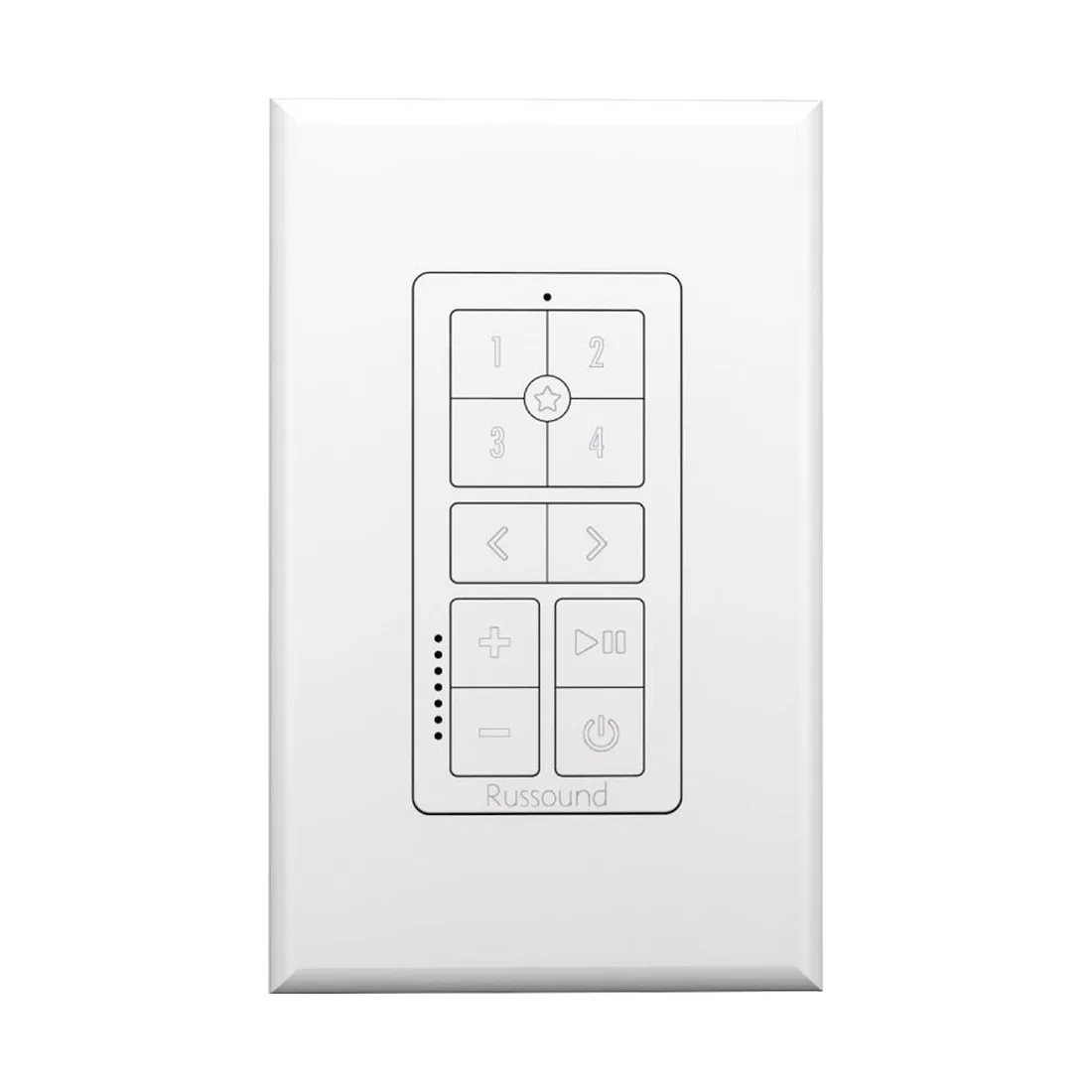

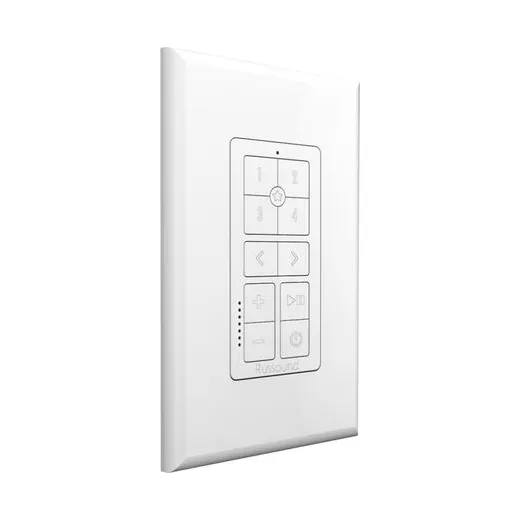

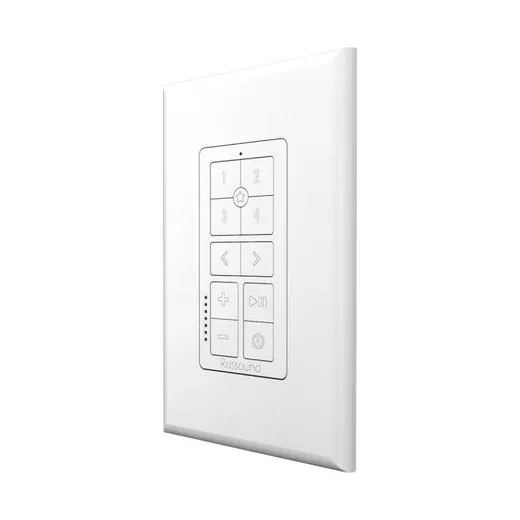

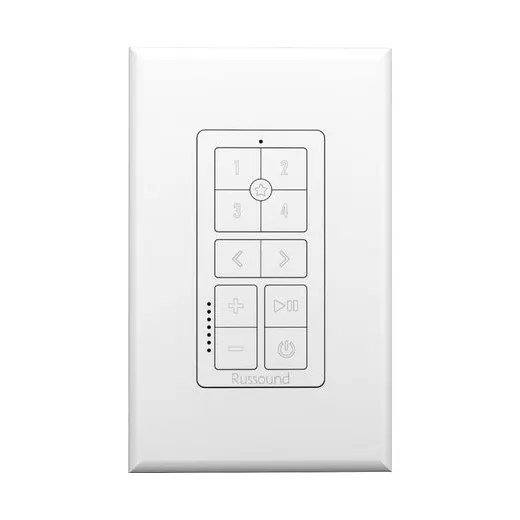

Russound IPK-1 – Wandbedienung mit PoE und vier Raumfavoriten

Tastenfeld mit vier Favoriten und Rückmeldung über LEDs

Das IPK-1 deckt genau die Handgriffe ab, die im Alltag zählen: Favoriten aufrufen, Titel vor und zurück springen, Wiedergabe und Pause, Lautstärke auf und ab, ein und aus. Bis zu vier Raumfavoriten lassen sich speichern – der Sender für den Morgen, die Wiedergabeliste für den Abend, was auch immer im jeweiligen Raum gebraucht wird. Der entscheidende Unterschied zu einem einfachen Wandschalter liegt in der Rückmeldung: Über LEDs meldet das Keypad Status und Lautstärkepegel zurück, arbeitet also in beide Richtungen. Der Nutzer sieht, ob die Zone eingeschaltet ist und wie weit sie aufgedreht wurde, ohne dass er es aus dem Klang schließen müsste. In Nebenräumen, in denen die Anlage auch einmal ohne Zuhörer weiterläuft, ist das die schnellste Kontrolle. Damit diese Anzeige nachts nicht zum Störfaktor wird, schalten sich die LEDs bei Nichtgebrauch ab. Für Planer heißt das, dass ein IPK-1 auch in Schlafräumen und Fluren vertretbar ist, wo dauerhaft leuchtende Bedienelemente sonst schnell abgeklebt werden. Zu bedenken ist bei der Belegung der Favoriten, dass sie raumbezogen sind: Was in der Küche sinnvoll ist, muss im Schlafzimmer nicht dasselbe sein, und die Belegung gehört deshalb in die Einweisung des Nutzers.

Ein Netzwerkkabel genügt – Versorgung über PoE

Das IPK-1 wird über PoE nach 802.3af versorgt: Strom und Daten laufen über dasselbe Netzwerkkabel, ein zweiter Anschluss an eine Spannungsversorgung entfällt. Ein separates Netzteil ist damit nicht nötig und gehört auch nicht zum Lieferumfang. Voraussetzung ist ein Switch, der diese Versorgung bereitstellt, oder ein Einspeiser im Verteiler – dieser Punkt gehört in die Netzwerkplanung und nicht erst in die Inbetriebnahme, weil ein nachträglich benötigter Einspeiser Platz im Schrank verlangt. Eine kabelgebundene Anbindung ist Voraussetzung; drahtlos arbeitet das Keypad nicht. Für die Elektroplanung ist das eine erfreulich klare Vorgabe: eine Netzwerkleitung bis zur Einbaudose, mehr nicht. Vorzusehen ist sie in jedem Raum, der später einmal bedient werden soll, und im Zweifel großzügig, denn eine Leitung im Rohbau ist ungleich einfacher zu legen als in der fertigen Wand. Für Integratoren gehört die Zuordnung von Port und Raum in die Dokumentation, weil ein Keypad im Fehlerfall sonst schwer im Patchfeld zu finden ist. Sinnvoll ist außerdem, die Leitungen im Verteiler eindeutig zu beschriften und die Zuordnung von Raum, Dose und Port in einer einfachen Liste festzuhalten, die auch ein anderer Betrieb später lesen kann.

Einbaumaße, Decora-Einsätze und der fehlende Rahmen

Das Keypad misst 1,75 Zoll in der Breite, 4,19 Zoll in der Höhe und 1,31 Zoll in der Tiefe; hinter der Frontblende trägt es 1-1/32 Zoll auf. Diese Einbautiefe ist die planungsrelevante Zahl, denn hinter dem Gerät muss zusätzlich das Netzwerkkabel samt Stecker Platz finden, und ein RJ-45-Stecker lässt sich nicht scharf abknicken. Eine flache Dose wird an dieser Stelle zum Problem, das erst am Einbautag auffällt. Geliefert wird das IPK-1 in den Ausführungen Weiß und Schwarz, und Decora-Einsätze in beiden Farben liegen bei, sodass sich die Frontfarbe noch am Einbautag an die Umgebung anpassen lässt, ohne dass sie bereits bei der Bestellung feststehen muss. Der Abdeckrahmen dagegen gehört ausdrücklich nicht zum Lieferumfang. Das ist bei Decora-Bauformen üblich und lässt Freiheit bei der Gestaltung, muss aber bewusst in die Bestellliste aufgenommen werden – ein fehlender Rahmen hält sonst die gesamte Übergabe auf, weil ein Keypad ohne Rahmen nicht abgenommen wird. Bei mehreren Bedienstellen in einem Objekt empfiehlt es sich, Rahmen und Farbe einheitlich festzulegen und gleich in der benötigten Stückzahl mitzuführen.

Zonenzuordnung, Auswahl und Bezug über mediacraft

Welche Zone ein IPK-1 bedient, wird nicht verdrahtet, sondern über Russound WebConfig eingestellt. Das hat für die Praxis eine angenehme Folge: Ein Keypad lässt sich später einer anderen Zone zuordnen, ohne die Wand zu öffnen. Nachgewiesen ist der Betrieb an SMZ8 und SMZ16-PRE, an den Verstärkern MCA-66 und MCA-88 sowie an MBX-AMP und MBX-PRE. Bei der Auswahl zwischen Tastenfeld und Touchscreen hilft eine einfache Überlegung: Wo Musik ausgesucht wird, ist ein Bildschirm im Vorteil, weil man sieht, was läuft; wo im Wesentlichen ein- und ausgeschaltet und die Lautstärke geändert wird, ist ein Tastenfeld ruhiger, unauffälliger und schneller zu bedienen. Für Gäste- und Nebenräume ist das IPK-1 deshalb oft die bessere Wahl. mediacraft liefert das Russound IPK-1 an Fachhandel, Installationsbetriebe, Planer und Architekten, unterstützt bei der Netzwerkplanung samt PoE-Versorgung, bei der Auswahl des Abdeckrahmens und bei der Aufteilung von Keypads und Touchscreens über die Räume. Für Bestandsanlagen klärt mediacraft zudem vorab, ob die vorhandene Einbaudose die nötige Tiefe für das Gerät und den Netzwerkstecker dahinter bietet.
