AVA IR-Emitter 3,5mm – flache Bauform für Steuerungen mit Klinkenausgang

Flacher Infrarot-Emitter mit Klinkenstecker

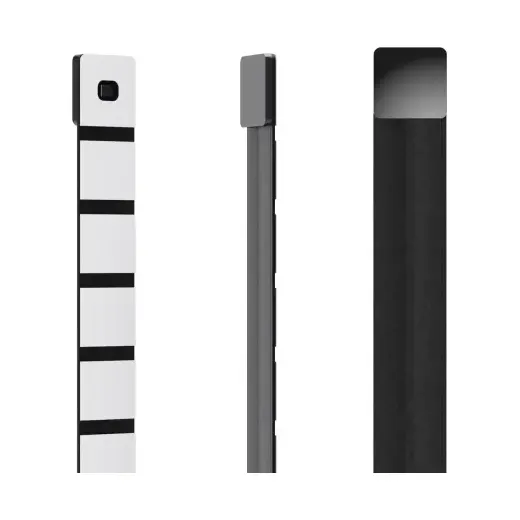

Ein Infrarot-Emitter ist das letzte Glied einer Steuerkette: Er sitzt unmittelbar vor dem Empfangsfenster eines Geräts und gibt dort die Befehle ab, die von der Steuerung kommen. Über Jahrzehnte hatte dieses Bauteil dieselbe Form, nämlich einen schwarzen Tropfen von einigen Millimetern Höhe, der auf die Gerätefront geklebt wurde. Diese Bauform hat zwei Nachteile: Sie trägt sichtbar auf, und sie passt nicht in enge Einbausituationen. Der Emitter dieser Serie ist stattdessen als flaches Bauteil ausgeführt und misst an der Sendestelle 1,1 Millimeter in der Dicke. Damit lässt er sich auch dort unterbringen, wo zwischen Gerätefront und Möbelkante kaum Platz bleibt, und er fällt an einer sichtbaren Front deutlich weniger auf. Angeschlossen wird er über einen 3,5-Millimeter-Klinkenstecker. Dieser Stecker ist der übliche Anschluss an den Infrarotausgängen von Steuerungen und macht den Emitter damit zu einem Bauteil, das nicht an ein bestimmtes System gebunden ist. Für die Auslegung ist das insofern von Bedeutung, als sich derselbe Artikel in Projekten unterschiedlicher Plattformen einsetzen lässt und die Bevorratung entsprechend einfach bleibt.

Kabellängen und die Aufteilung der Strecke

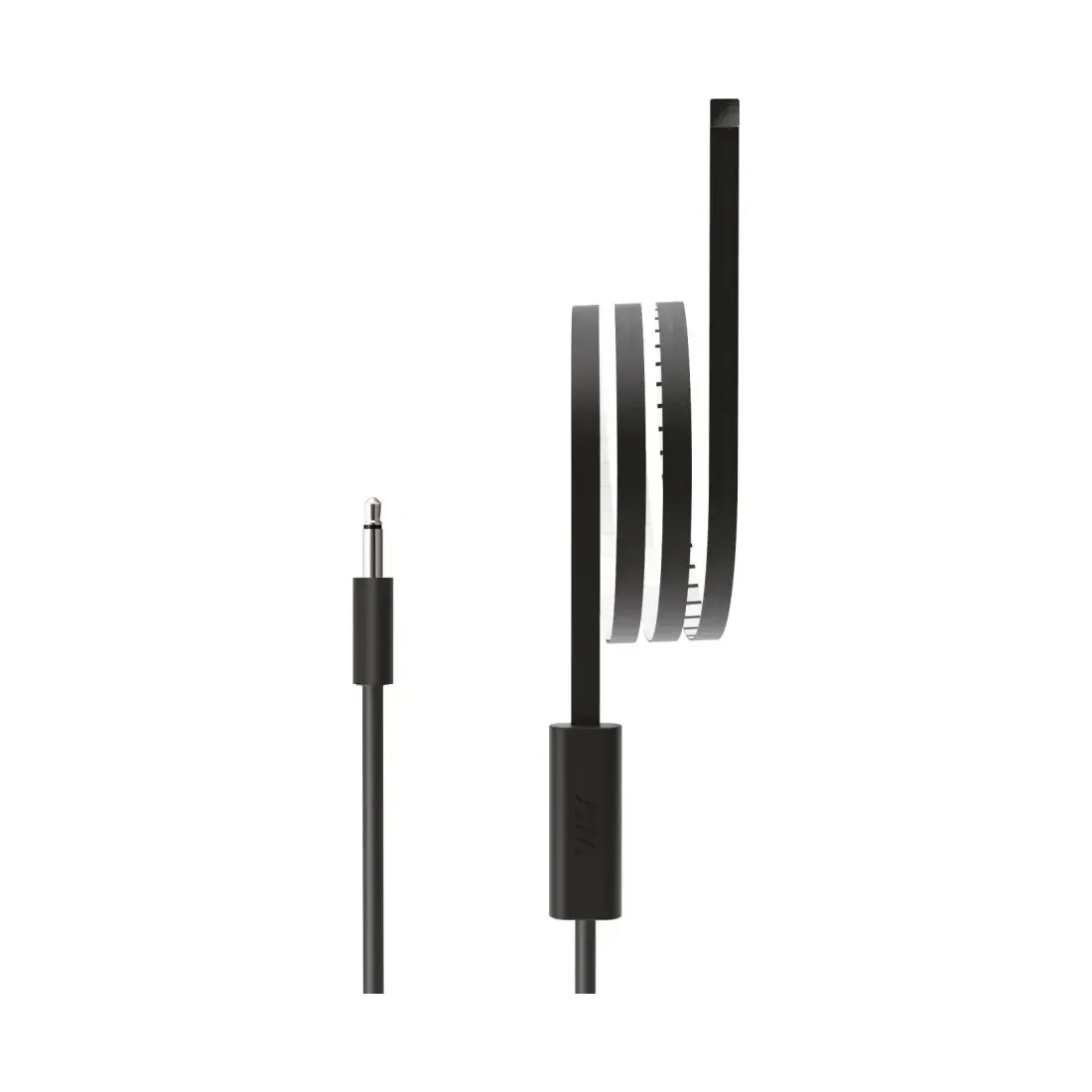

Die Gesamtlänge beträgt 273 Zentimeter. Der Hersteller unterteilt sie in ein Geflechtkabel von 200 Zentimetern und ein Emitterteil von 70 Zentimetern. Diese Aufteilung ist für die Verlegung von Bedeutung, denn beide Abschnitte haben unterschiedliche Aufgaben. Das Geflechtkabel führt von der Steuerung bis in die Nähe des Zielgeräts und wird gebündelt mit anderen Leitungen geführt; der Geflechtmantel macht es unempfindlicher gegen das Scheuern an Kanten und gegen das wiederholte Herausziehen eines Möbels. Das dünnere Emitterteil übernimmt die letzten Zentimeter bis vor das Empfangsfenster und lässt sich dort in einen schmalen Spalt legen. Für die Planung heißt das, dass die Steuerung nicht weiter als gut zweieinhalb Meter vom Zielgerät entfernt sein sollte, wenn ohne Verlängerung gearbeitet wird. In einem Rack oder einem Medienmöbel ist das in aller Regel gegeben, bei einem Gerät im Nebenraum dagegen nicht. Das Gewicht von 35 Gramm ist gering genug, dass das Kabel an keinem Anschluss zieht. Bei der Verlegung empfiehlt es sich, an beiden Enden Reserve zu lassen und einen scharfen Knick unmittelbar am Stecker zu vermeiden, weil das die Stelle ist, an der eine solche Leitung erfahrungsgemäß zuerst ausfällt.

Steuerungen anderer Hersteller

Der Hersteller beschreibt diesen Emitter ausdrücklich für den Betrieb an Steuerungen anderer Anbieter und nennt dabei Crestron und RTI als Beispiele. Damit ist er nicht auf die eigene Systemwelt beschränkt, sondern lässt sich überall dort einsetzen, wo eine Steuerung einen Infrarotausgang mit Klinkenbuchse besitzt. Für Integratoren, die mehrere Plattformen betreuen, ist das ein praktischer Punkt: Ein Emitter deckt verschiedene Projekte ab, was die Bevorratung vereinfacht. Zugleich ist damit die Abgrenzung innerhalb der Serie beschrieben. Neben diesem Artikel führt der Hersteller einen bauartgleichen Emitter mit USB-C-Anschluss, der für die eigene Steuerzentrale gedacht ist, sowie ein Adapterkabel mit einer Klinkenbuchse, das vorhandene Emitter an dieser Zentrale aufnimmt. Bei der Bestellung entscheidet also nicht die Bauform, sondern das Ende: Klinkenstecker für Fremdsteuerungen, USB-C für die eigene Zentrale, Klinkenbuchse für die Aufnahme eines vorhandenen Emitters. Weil alle drei Kabel äußerlich ähnlich wirken und dieselbe flache Bauform teilen, gehört diese Unterscheidung in jedes Angebot und in die Anlagendokumentation.

Fremdsteuerungen, Montage und Bezug über mediacraft

In der Montage entscheidet über die Zuverlässigkeit einer Infrarotstrecke fast ausschließlich die Position des Emitters. Er gehört unmittelbar vor das Empfangsfenster des Geräts, das sich meist hinter einer dunklen Kunststoffscheibe an der Front verbirgt; sitzt er daneben, arbeitet die Strecke unzuverlässig oder gar nicht. Es lohnt sich deshalb, die Lage vor der endgültigen Befestigung mit der Steuerung zu erproben, statt sich auf die Vermutung zu verlassen, das Empfangsfenster liege hinter der Anzeige. Werden für ein Projekt Angaben zu Befestigung, Trägerfrequenz, Wellenlänge oder Betriebsspannung gebraucht, sind sie vorab beim Hersteller zu erfragen. Das Emitterteil von 70 Zentimetern gibt dabei den Spielraum vor, in dem sich die Lage vor dem Empfangsfenster noch verändern lässt, ohne das Geflechtkabel neu zu verlegen. Für Planer ist außerdem die Zahl der Ausgänge an der eingesetzten Steuerung maßgeblich, weil sie bestimmt, wie viele Geräte auf diesem Weg erreicht werden können. mediacraft nimmt die vorhandene Steuerung auf, ordnet Emitter und Anschlusswege einander zu und begleitet Fachhandel, Installateure, Planer und Architekten bei Auslegung und Bezug. Wo eine Anlage aus mehreren Plattformen zusammenwächst, wird dort auch geklärt, welche Variante der Serie an welcher Steuerung arbeitet.
