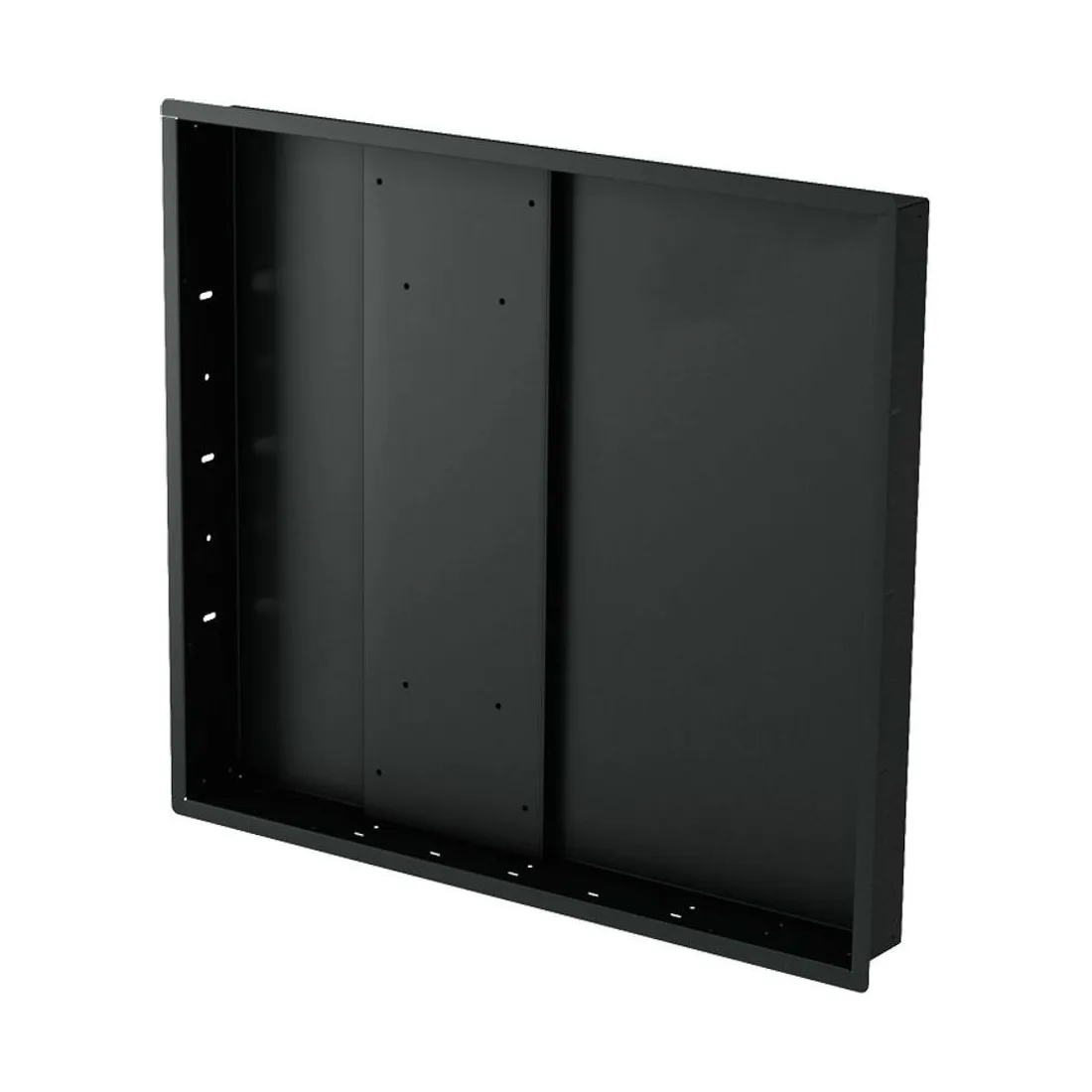

WB-PSE90 – Unterputzkasten für die PSE90 in Ausführung CW oder CCW

Aufnahme für die motorisierte PSE90 – CW oder CCW

Die WB-PSE90 unterscheidet sich in einem Punkt von den übrigen Boxen der Reihe, und dieser Punkt ist bestellrelevant. Die Halterung PSE90 gibt es in zwei Ausführungen: PSE90-CW dreht im Uhrzeigersinn, PSE90-CCW gegen den Uhrzeigersinn. Weil die Wandplatte der Halterung nicht mittig zum Mechanismus sitzt, sondern 45 Millimeter aus der Boxmitte versetzt, muss die Box zur Drehrichtung passen. Gelöst ist das über acht M8-Gewindelöcher: Je nach Ausführung wird der linke oder der rechte Lochsatz und die dazu passende Innenblende verwendet. Nach dem technischen Blatt deckt eine Box damit beide Varianten ab, weil beide Lochsätze und beide Innenblenden vorhanden sind. Für die Planung heißt das dennoch, die Drehrichtung früh festzulegen, denn sie bestimmt, in welche Richtung der Bildschirm ausschwenkt und damit, auf welcher Seite des Raums der Sitzbereich liegen muss. Der Shopartikel trägt allein die Bezeichnung WB-PSE90; die Halterung selbst gehört nicht zum Lieferumfang und ist getrennt und richtungsrichtig zu bestellen. Diese Angabe gehört ausdrücklich in die Bestellung und in die Projektdokumentation, weil sie sich am fertigen Bauteil nicht mehr ablesen lässt und bei einem späteren Austausch erneut gebraucht wird.

Drehwinkel, Offset-Platten und maximale Bildschirmbreite

Der erreichbare Drehwinkel hängt von zwei Größen ab: von der Breite des Bildschirms und davon, ob die mitgelieferten Offset-Adapterplatten verwendet werden. Ohne Offset-Platten sind 90 Grad möglich, mit ihnen je nach Bildschirmbreite 60 Grad. Die Zeichnung nennt die zugehörigen Grenzen: 1448 Millimeter Bildschirmbreite bei 90 Grad ohne Offset, 1671 Millimeter bei 60 Grad mit Offset und 1003 Millimeter bei 90 Grad mit Offset. Der maximale Auszug beträgt 749 Millimeter von der Wand bis zur Bildschirmmitte, das Gesamtmaß der Zeichnung 822 Millimeter. Weil die Wandplatte nicht mittig sitzt, ist außerdem der Versatz zwischen Bildschirmmitte und Mechanismusmitte zu beachten; der Hersteller nennt dafür Beispiele: 0 Millimeter bei 46 Zoll, 38 Millimeter bei 55 Zoll und 144 Millimeter bei 65 Zoll. Ein praktischer Hinweis aus dem technischen Blatt betrifft den Rückweg: Bei etwa 6 Grad Öffnung kommt die Bildschirmkante der Wand am nächsten, weshalb ein Abstand von mindestens 10 Millimetern empfohlen wird. Dieser Abstand ist beim Einrichten des Antriebs zu berücksichtigen und erklärt, warum der Bildschirm nicht vollständig fugenlos an der Wand anliegt; eine engere Einstellung führt zu Kontakt mit der Wandfläche.

Ständeraufbau, WattBox-Platz und Kabelführung

Der Wandaufbau ist bei dieser Box anspruchsvoller als bei den übrigen, weil hinter ihr noch Platz bleiben soll. Der Hersteller empfiehlt, die waagerechten Ständer flach auszuführen und lediglich den Rahmen der Box zu fassen, während die seitlichen Ständer tiefer ausgeführt werden; die Zeichnung nennt dazu 51 und 102 Millimeter. Auf diese Weise entsteht im Wandhohlraum Raum für die Kabel und für ein WattBox-Gerät, für das zwei Blindplatten zum Lieferumfang gehören. In der Schnittzeichnung ist an dieser Stelle auch eine One Connect Box als Einbau im Wandhohlraum dargestellt. Die Wandplatte der PSE90 liegt durch die Box 71 Millimeter in der Wand zurück, was den bündigen Sitz des Bildschirms überhaupt erst ermöglicht. Für die Kabel stehen ein Kabeldurchbruch und ein Anschlussdosen-Durchbruch auf der Innenseite der Blende sowie Ausbrech-Tüllen bereit; zwei innere Kabelabdeckungen gehören ebenfalls zum Lieferumfang. Für die Kabellängen ist der volle Auszug einschließlich der Drehung anzusetzen. Bei einer motorisierten Halterung ist zusätzlich eine gesicherte Führung erforderlich, damit keine Leitung in den Mechanismus geraten kann; die beiliegenden Kabelabdeckungen sind dafür vorgesehen.

Drehrichtung klären und Bezug über mediacraft

Die Reihenfolge der Planung ist bei dieser Kombination besonders wichtig. Zuerst wird festgelegt, wo der Sitzbereich liegt und in welche Richtung der Bildschirm ausschwenken soll; daraus folgt die Ausführung CW oder CCW. Danach wird über die Bildschirmbreite entschieden, denn sie bestimmt zusammen mit der Wahl der Offset-Platten den erreichbaren Winkel. Erst dann folgen Ausschnitt, Ständeraufbau und Kabelwege. Der Wandausschnitt wird anhand der mitgelieferten Maßzeichnung bestimmt; die Box misst 798 mal 572 mal 98 Millimeter, in der Wand 764 mal 538 Millimeter. Das Eigengewicht beträgt 15,2 Kilogramm, die Verpackung 850 mal 580 mal 150 Millimeter. Der Einsatz ist auf den Innenbereich beschränkt. In Deutschland und Österreich liefert die mediacraft AG die WB-PSE90 und unterstützt Fachhandel, Installateure, Planer und Architekten bei der Festlegung der Drehrichtung, der zulässigen Bildschirmbreite und des Wandaufbaus einschließlich des Platzes für Kabel und WattBox. Auch die Frage, ob die Offset-Adapterplatten verwendet werden sollen, lässt sich dabei vorab entscheiden.
