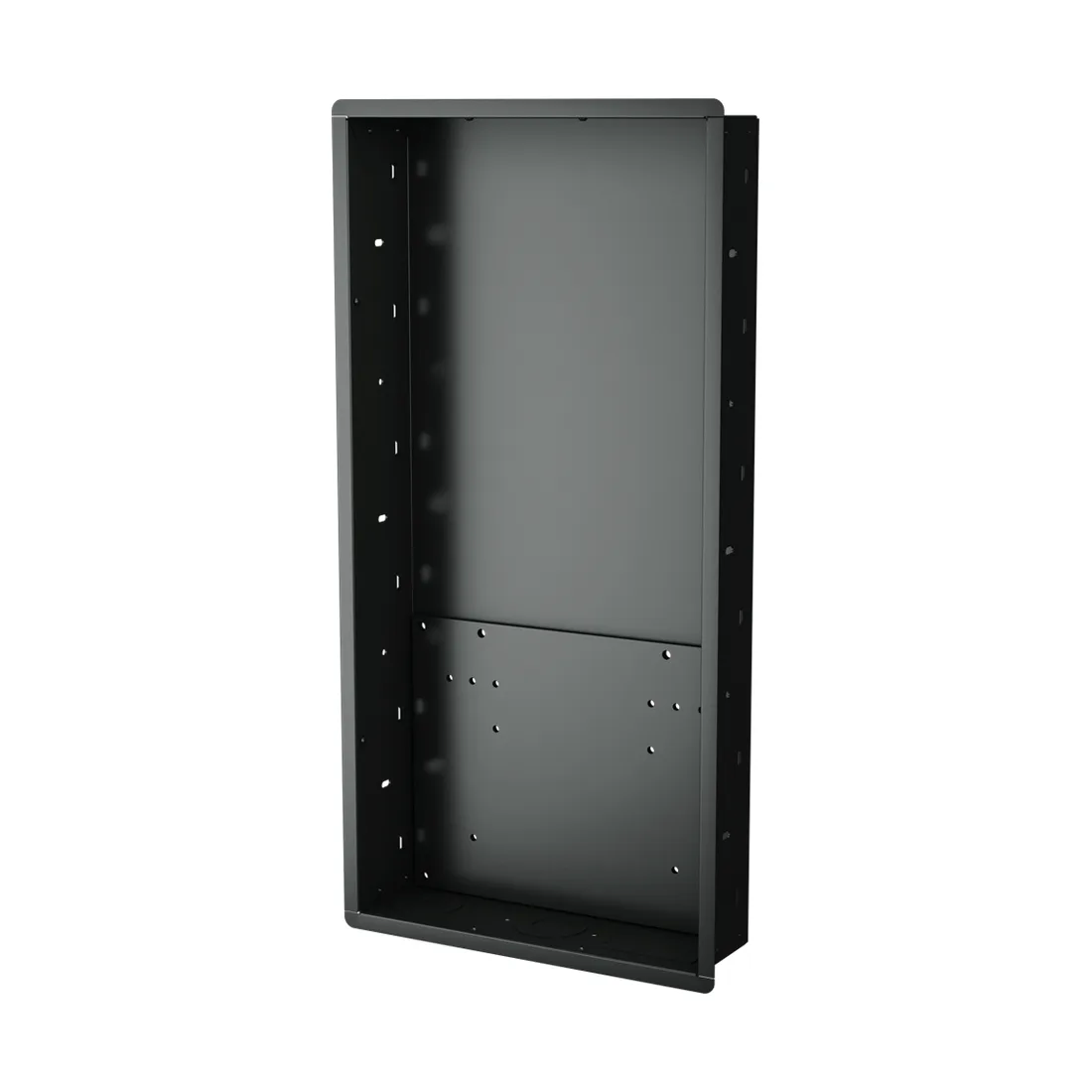

WB-EAD – Unterputzbox für die EAD-Halterung über Kamin oder Möbel

Für die motorisierte Halterung Electric Advance & Drop

Die EAD-Halterung löst eine Aufgabe, die sich in vielen Wohnräumen stellt: Über einem Kamin, einem Sideboard oder einer Fensterbank bleibt nur eine hohe Position für den Bildschirm frei, doch dort hängt er zum Ansehen zu hoch. Die Halterung fährt das Gerät motorisch nach vorn und anschließend nach unten in Blickhöhe und bringt es danach wieder in die Ruhestellung zurück. Die WB-EAD ist der Kasten, der diese Mechanik in der Wand aufnimmt, damit der Bildschirm im eingefahrenen Zustand flach anliegt und die Halterung selbst nicht sichtbar ist. Der Hersteller schreibt die Bezeichnung als Electric Advance & Drop; die Halterung ist getrennt zu bestellen und nicht Bestandteil der Box. Für die Planung ist wichtig, dass zwei Bewegungen zusammenkommen: erst nach vorn, dann nach unten. Vor dem Bildschirm muss also Raum bleiben, und darunter ebenfalls. Ein Kaminsims, eine Deckenleuchte oder ein vorspringendes Regal, das im eingefahrenen Zustand kein Problem darstellt, kann im ausgefahrenen Zustand im Weg sein. Diese Prüfung gehört mit dem Zollstock an die reale Wand und nicht auf den Plan, weil Kaminsimse, Leuchten und Regale selten genau dort sitzen, wo sie gezeichnet wurden. Auch spätere Einbauten sind zu bedenken.

Auszug, Traglast und Mindesthöhe des Bildschirms

Das technische Blatt nennt die Werte, aus denen sich die Einbausituation ableiten lässt. Der maximale Auszug von der Wand beträgt 456 Millimeter, die Tiefe ab Wand im eingefahrenen Zustand 47 Millimeter. Die Traglast liegt bei 60 Kilogramm, vorgesehen sind Bildschirme ab 50 Zoll. Ein Wert verdient besondere Beachtung: die minimale Bildschirmhöhe von 755 Millimetern. Sie beschreibt, wie hoch der Bildschirm mindestens sein muss, damit er die Box im eingefahrenen Zustand verdeckt – ein flacheres Gerät würde die Öffnung nicht vollständig abdecken. Diese Angabe schränkt die Gerätewahl stärker ein, als es zunächst wirkt, und sollte deshalb vor der Auswahl des Bildschirms geprüft werden. Aus dem Auszug von 456 Millimetern und der anschließenden Absenkung ergibt sich zugleich der Raum, der vor der Wand frei bleiben muss. Bei einem Kamin ist zusätzlich die Wärmeentwicklung zu bedenken; die Box ist ausdrücklich nur für den Innenbereich bestimmt und nicht für den Einsatz auf Schiffen freigegeben. Vor einem offenen Feuer sind Abstand und Wärmeschutz mit dem Kaminbauer abzustimmen, bevor der Ausschnitt festgelegt wird. Die Wärme steigt an der Wand nach oben und trifft die Box von unten.

Wandausschnitt, Balkenraster und Kabelwege

Die Maßzeichnung nennt einen Ausschnitt von 729 mal 354 Millimetern bei einer Mindesttiefe von 101,6 Millimetern; in der Wand belegt die Box 728 mal 353 Millimeter bei 99,5 Millimetern Tiefe. Befestigt wird sie an waagerechten Balken mit einem Achsabstand von 406 Millimetern, die seitlichen Befestigungslöcher liegen im Abstand von 50,8 Millimetern. Diese Raster stammen aus dem nordamerikanischen Trockenbau, weshalb bei abweichendem Ständerwerk Zulagen einzuplanen sind – vor der Beplankung, nicht danach. Für die Kabelführung nutzt die Box die integrierte Führung der EAD-Halterung, dazu eine Kabelaustrittsöffnung, Ausbrechöffnungen von 35 und 63 Millimetern, einen Anschlussdosen-Durchbruch und Befestigungspunkte für Kabelbinder. Diese Befestigungspunkte sind bei einer motorisierten Halterung kein Beiwerk: Kabel, die einer Bewegung folgen, müssen geführt sein, sonst scheuern sie oder geraten in den Mechanismus. Die Kabellängen sind auf den vollen Auszug einschließlich der Absenkung zu bemessen. Zum Lieferumfang gehören die Wandbox sowie zwei waagerechte und zwei senkrechte Blendleisten. Die Halterung selbst gehört nicht dazu und ist getrennt zu bestellen. Sinnvoll ist, beide Teile gemeinsam zu beauftragen, damit sie zeitgleich auf der Baustelle vorliegen.

Kaminlösungen planen und Bezug über mediacraft

Die häufigste Anwendung dieser Kombination ist der Bildschirm über einem Kamin, gefolgt von hohen Positionen über Einbaumöbeln und in Räumen mit umlaufenden Fensterbändern. Für Planer und Architekten sind drei Punkte früh zu klären. Erstens die Höhe: Die Ruheposition ergibt sich aus der Architektur, die Sehposition aus der Sitzhöhe, und die Halterung überbrückt genau diese Differenz. Zweitens der freie Raum davor und darunter, denn das Gerät fährt vor die Wand und senkt sich anschließend ab. Drittens die Stromversorgung, die sowohl den Bildschirm als auch den Antrieb erreichen muss und innerhalb der Box liegen sollte. Die Verpackungsmaße von 420 mal 810 mal 190 Millimetern sind für die Anlieferung einzuplanen. In Deutschland und Österreich liefert die mediacraft AG die WB-EAD und unterstützt Fachhandel, Installateure, Planer und Architekten bei der Abstimmung von Bildschirmhöhe, Auszug und Wandaufbau sowie bei der Frage, ob die Mindesthöhe des vorgesehenen Bildschirms zur Öffnung passt. Diese Prüfung sollte vor der Auswahl des Geräts erfolgen und nicht danach, denn sie schließt einzelne Bauformen aus.
