Future Automation SAC-U2 Smart Airflow Control – flache Lüftereinheit mit RS232 und ausgelagerter Regelung

Belüftung für besonders flache Einbauten

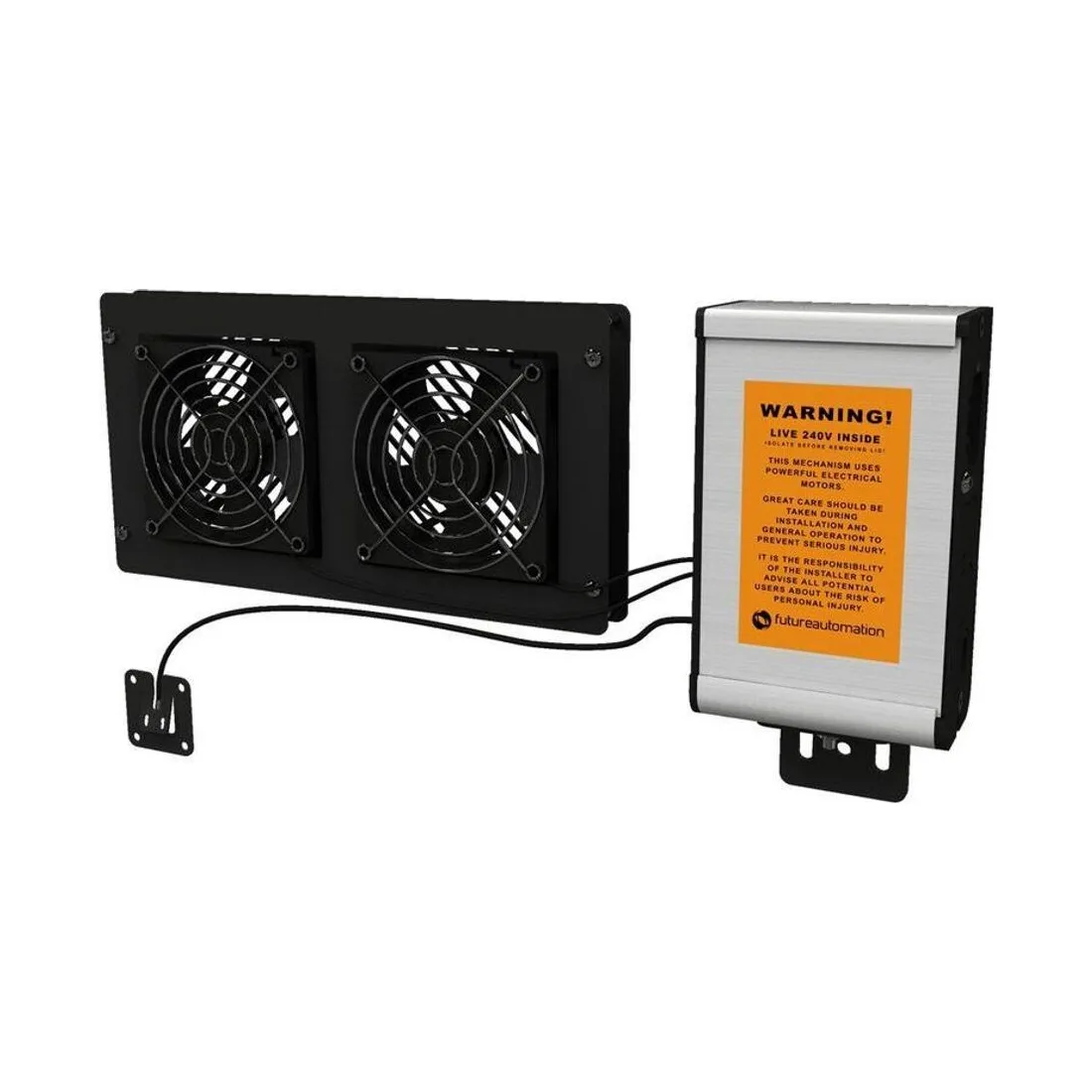

Nicht jeder Einbau bietet die Tiefe für eine ausladende Lüftereinheit – für solche Fälle ist die SAC-U2 gebaut. Mit einer Lüfterplatte von nur 31 mm Tiefe bleibt sie ausgesprochen flach und niedrig. Sie passt in Möbel und Nischen, in denen die größeren Modelle der Reihe keinen Platz mehr finden. Damit die Bauform so schlank ausfällt, sitzt die Regelelektronik auf einer eigenen, ausgelagerten Platine. Ihre Aufgabe unterscheidet sich nicht von den Geschwistern: Sie erhöht den Luftstrom rund um die verbauten Geräte und schützt sie vor einem Wärmestau. Zwei Lüfter übernehmen das und richten ihre Drehzahl nach der gemessenen Temperatur, statt konstant zu drehen. Für Endkunden bedeutet die schlanke Bauform eine wirksame Kühlung selbst dort, wo der Raum knapp bemessen ist. Für Planer erweitert die SAC-U2 die Einsatzmöglichkeiten der Reihe auf besonders flache Konstruktionen. Trotz ihrer flachen Bauweise schaffen die zwei Lüfter der SAC-U2 bei voller Leistung bis 134,3 Kubikmeter in der Stunde. Für den Fachhandel bedeutet die geringe Tiefe, dass sich die Einheit auch in knapp bemessene Möbel nachträglich integrieren lässt. So passt aktive Belüftung auch in enge Einbauten, in denen jeder Millimeter Tiefe zählt.

Vier Modi und flexible Anbindung

Wie die übrigen Modelle der Reihe richtet die SAC-U2 ihren Betrieb in vier Stufen nach der Wärme aus, nämlich Low, Normal, Boost und Overheat. Die vier Auslösetemperaturen sind vom Anwender frei programmierbar, sodass sich die Regelung auf die tatsächliche Bestückung des Schranks abstimmen lässt und nicht auf einen angenommenen Durchschnitt. Für die Ansteuerung dient die RS232-Schnittstelle, über die sich die Schwellen anpassen lassen und die als bidirektionale Anbindung an Drittanbieter dient. Auf ein Frontdisplay wie bei der Rackschublade verzichtet die flache Bauform; die Einstellung läuft vollständig über die Schnittstellen. Über einen Sensor an einer flexiblen Leitung, den ein Halter in Position hält, wird die Wärme direkt an der Quelle gemessen. Über die Rückmeldung der seriellen Schnittstelle erkennt die übergeordnete Steuerung den aktuellen Modus und kann eine Überhitzungswarnung weiterleiten. Ohne serielle Anbindung arbeitet die Einheit eigenständig nach ihren eingestellten Schwellen, gesteuert vom mitgelieferten Temperaturfühler. Für Betreiber ergibt sich eine fernsteuerbare, flexibel einbindbare Kühlung. So lässt sich die SAC-U2 in bestehende Steuerungen einfügen und aus der Ferne bedienen.

Flaches Gehäuse und Montage am Schrank

Mit 260 × 135 × 31 mm ist die SAC-U2 die schlankste Einheit der Reihe und wird an einer Schrankwand angebracht, wahlweise in zwei Montagevarianten. Der erforderliche Ausschnitt beträgt 230 × 115 mm; darüber wird die Luft geführt, und ein mitgeliefertes Ziergitter schließt den Auslass sauber ab. Gummierte Aufhängungen der Lüfter halten Schwingungen fern, sodass die SAC-U2 selbst mit maximaler Drehzahl nur 28 dB erreicht. Unter Volllast bleibt die Einheit bei 28 Dezibel und nimmt höchstens 80 Watt auf, im Standby noch 3 Watt. Lackiert wird die SAC-U2 strukturiert in Schwarz, auf Kundenwunsch auch in anderen Ausführungen. Mit 3 Watt im Ruhezustand und bis zu 80 Watt unter Last bleibt der Bedarf gering. Gespeist wird sie mit 240 oder 110 Volt und ist für Innenräume ebenso wie für den Marinebereich zugelassen. Weil das Gehäuse besonders wenig Tiefe beansprucht, eignet es sich für Konstruktionen, in denen der Bauraum eng bemessen ist. Weil die Regelelektronik auf einer eigenen Platine sitzt, lässt sie sich getrennt vom Lüftergehäuse an einer geeigneten Stelle unterbringen. Gerade an Bord, wo der Platz besonders knapp ist, spielt die flache Bauform ihren Vorteil aus. So verbindet die SAC-U2 geringe Bautiefe mit wirksamer, leiser Belüftung.

Vorbereitung und Bezug

Vor der Montage sind der Ausschnitt von 230 × 115 mm, die Abluftführung und die geringe Bautiefe zu berücksichtigen, ehe Ziergitter, Fühler und die Anbindung über RS232 folgen. Über die mediacraft AG erfolgt der Vertrieb in Deutschland und Österreich; sie berät Fachhandel, Planer und Endkunden zur Auslegung und zur Einbindung der Einheit. Produziert wird die SAC-U2 von Future Automation im Vereinigten Königreich; Sondermaße und andere RAL-Töne sind auf Anfrage möglich. Die festen Leistungsdaten der SAC-U2 erlauben es, ihre Kühlwirkung von Anfang an in die Planung des Möbels aufzunehmen. Da die Einheit im Innenraum wie an Bord verwendet werden darf, deckt sie auch flache Möbel in maritimen Installationen ab. So findet die SAC-U2 überall dort ihren Platz, wo eine flache Belüftung gefragt ist und größere Einheiten nicht passen. Für besonders beengte Konstruktionen lässt sich das Steuergehäuse von 94 × 150 × 52 mm an einer anderen Stelle im Möbel montieren, was weitere Tiefe spart. So bleibt selbst der engste Einbau zuverlässig gekühlt, ohne dass die Technik an Tiefe gewinnt.
