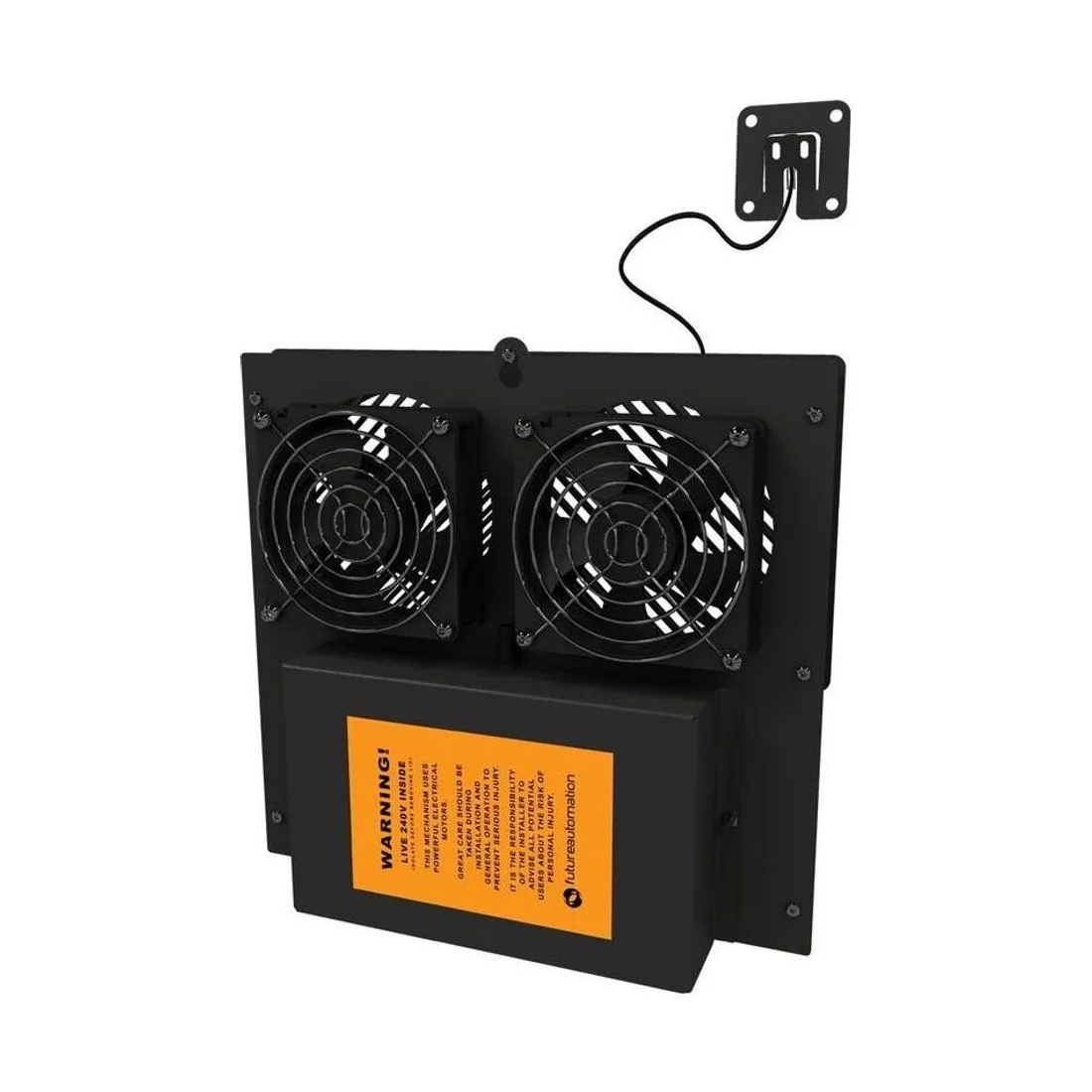

Future Automation SAC-U1 Smart Airflow Control – zwei Lüfter mit temperaturgesteuerter Regelung

Frische Luft für den geschlossenen Schrank

In geschlossenen Möbeln und AV-Schränken staut sich Wärme rasch, sobald keine Luft nachströmt – genau dafür hat Future Automation die SAC-U1 gebaut. Sie erhöht den Luftstrom im Inneren und unterstützt die natürliche Konvektion, sodass die Temperatur rund um die eingebauten Geräte in einem sicheren Bereich bleibt. Zwei Lüfter mit eigener Regelelektronik erledigen diese Aufgabe und passen Zustand und Drehzahl selbsttätig der gemessenen Wärme an, statt konstant durchzulaufen. Werden mehrere Einheiten kombiniert, lassen sich Zu- und Abluft gezielt trennen und ein gerichteter Luftweg durch den Schrank aufbauen. Für Endkunden schützt das die empfindliche Elektronik in Sideboards und Einbauschränken vor vorzeitigem Verschleiß. Für Planer ist die SAC-U1 ein kompakter Baustein, um auch verdeckte Technik zuverlässig zu temperieren. Weil die Regelung im Alltag zurückhaltend arbeitet, bleibt der Betrieb unauffällig und leise. Bis zu 134,3 Kubikmeter Luft pro Stunde bewegen die beiden Lüfter, wenn die volle Leistung gefragt ist, während sie bei geringer Last kaum hörbar drehen. Für den Fachhandel ergibt sich eine nachrüstbare Einheit, die sich ohne Eingriff in die Geräte am Schrank ergänzen lässt. So kommt die Luft im Schrank in Bewegung, sobald es die Wärme verlangt, und ruht, wenn sie nicht gebraucht wird.

Vier Modi und Anbindung über RS232

Die Regelung der SAC-U1 arbeitet in vier Modi, die den Betrieb an die tatsächliche Wärme koppeln: Low, Normal, Boost und Overheat. Zu jedem Modus gehört eine eigene Auslösetemperatur, und alle vier legt der Anwender selbst fest, sodass sich die Regelung auf die Bestückung des Möbels und auf die Umgebung abstimmen lässt. Der oberste Modus ist als Overheat bezeichnet und beschreibt keinen gewöhnlichen Betriebszustand mehr. Verändert werden die Schwellen über die RS232-Schnittstelle, die darüber hinaus als bidirektionale Verbindung zu Systemen von Drittanbietern dient. Damit lässt sich die Einheit in eine übergeordnete Steuerung einbinden, aus der Ferne einstellen und ihr Betriebszustand abfragen. Ein Fühler an einer Anschlussleitung, per Halter fixiert, greift die Temperatur unmittelbar an den warmen Bauteilen ab. Über die Rückmeldung erkennt die übergeordnete Steuerung, in welchem Modus die Einheit läuft, und kann bei Bedarf eine Warnung weiterreichen. Für Betreiber ergibt sich eine anpassbare, in bestehende Steuerkonzepte integrierbare Kühlung. So fügt sich die SAC-U1 nahtlos in vorhandene Automatisierungen ein.

Kompaktes Gehäuse und Außenmontage

Mit 260 × 45 × 250 mm und 1,6 kg fällt die SAC-U1 kompakt aus und wird außen am Schrank angebracht, statt im Rack verschraubt zu werden. Vorzusehen ist dafür eine Öffnung von 230 × 115 mm, über die die Luft geführt wird; ein mitgeliefertes Ziergitter schließt den Auslass sauber und unauffällig ab. Selbst bei voller Drehzahl bleibt die Einheit mit 28 dB leise, weil gummierte Lüfteraufhängungen Vibrationen und Laufgeräusche fernhalten. Die Oberfläche trägt eine strukturierte schwarze Lackierung, die sich auf Wunsch kundenspezifisch ausführen lässt. Die Einheit zieht 3 Watt im Standby und höchstens 80 Watt unter Last, betrieben mit 240 oder 110 Volt. Zugelassen ist die SAC-U1 nicht nur für trockene Innenräume, sondern auch für den Einsatz an Bord im Marinebereich. Weil die Einheit außen aufliegt, bleibt das Schrankinnere frei von zusätzlichem Einbauvolumen, was der Bestückung zugutekommt, und das Ziergitter verbirgt den Auslass hinter einer sauberen Oberfläche. Für den Fachplaner entsteht damit eine dezente Kühllösung, die sich in Möbel und Schränke einfügt, ohne aufzutragen. So verbindet die SAC-U1 wirksame Belüftung mit einer unauffälligen Außenmontage.

Einbau und Bezug über mediacraft

Beim Einbau sind der Ausschnitt von 230 × 115 mm und die Führung der Abluft festzulegen, ehe Ziergitter, Temperaturfühler und RS232-Anbindung folgen; bei mehreren Einheiten lohnt es sich, Zu- und Abluftseite von Beginn an einzuplanen. Für den deutschen und österreichischen Markt ist die mediacraft AG der offizielle Vertriebspartner und berät Fachhandel, Planer und Endkunden zur Auslegung und zur Einbindung über RS232. Ihren Ursprung hat die Einheit bei Future Automation im Vereinigten Königreich, mediacraft steht allein für den Vertrieb und tritt nie als Produzent auf. Weil sich mehrere Einheiten zu einem gerichteten Luftweg kombinieren lassen, plant der Fachbetrieb Zu- und Abluftseite am besten gemeinsam. Weil die SAC-U1 im Innenraum wie an Bord einsetzbar ist, deckt sie auch maritime Möbel und Schränke ab. So findet sie vom einzelnen Sideboard bis zum durchgeplanten Einbaumöbel ihren Platz. Da sie mit festen Kennwerten geliefert wird, lässt sich die Kühlleistung früh in die Möbelplanung einrechnen und mit dem Schreiner abstimmen. So bleibt die Technik auch im geschlossenen Schrank zuverlässig gekühlt, ohne dass die Belüftung sichtbar in Erscheinung tritt.
