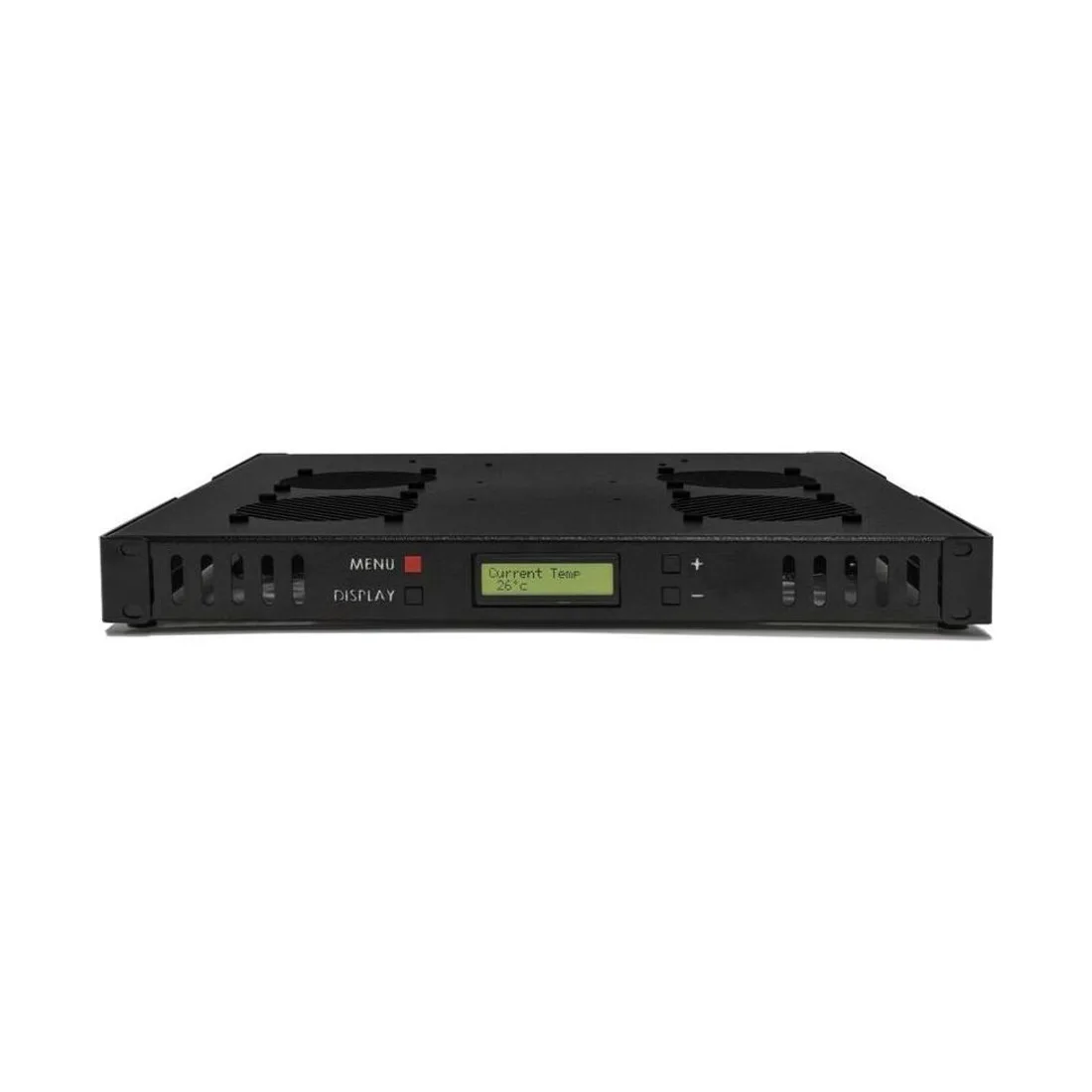

Future Automation SAC-T Smart Airflow Control – vier Lüfter mit temperaturgesteuerten Modi

Kühlung, die auf die Temperatur reagiert

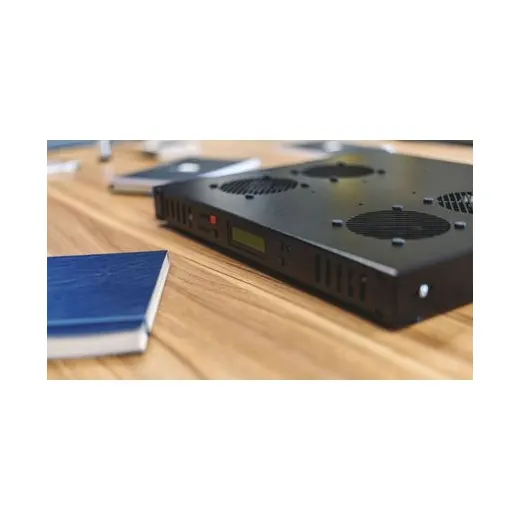

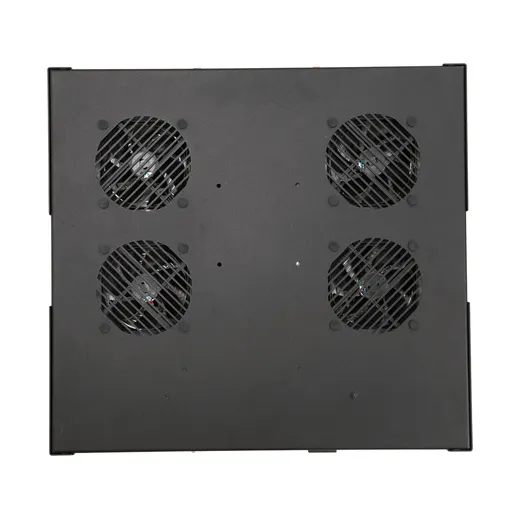

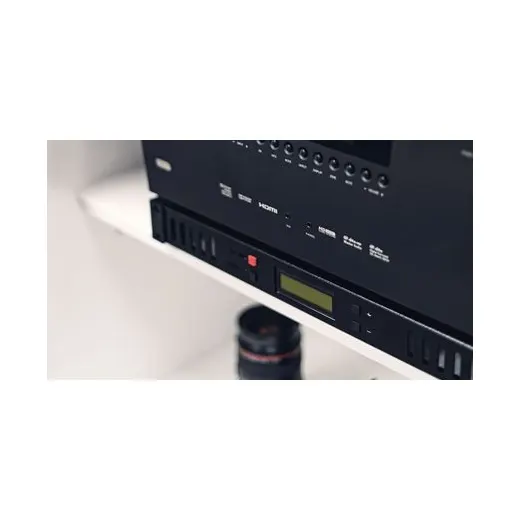

Geräte in geschlossenen AV-Racks oder engen Technikschränken erzeugen Abwärme, die ohne aktive Belüftung zum Problem wird – hier setzt die SAC-T an. Als Lüfterschublade führt sie den Luftstrom rund um die verbauten Komponenten und drückt die Luft von unten nach oben durch das Rack, wo sie die Wärme mitnimmt. Vier Lüfter stehen dafür bereit und werden je nach gemessener Wärme stufenweise zugeschaltet, statt permanent auf voller Drehzahl zu laufen. Bis zu 268,6 Kubikmeter Luft pro Stunde bewegen sie bei höchstens 2.400 Umdrehungen in der Minute, wenn es die Last verlangt. Im Normalbetrieb bleibt die Einheit dadurch leise und schöpft ihre Reserve erst aus, wenn die Temperatur tatsächlich steigt. Für Endkunden bedeutet das eine längere Lebensdauer und einen stabilen Betrieb der eingebauten Technik. Für Planer ist die temperaturabhängige Regelung ein Baustein, der Racks auch bei dichter Bestückung sicher hält. Weil die Luft gezielt von unten nach oben durch die Ebenen strömt, werden auch eng gepackte Verstärker und Zuspieler erfasst. Der Fachhandel gewinnt zudem eine definierte Kühlkomponente, die sich in bestehende AV-Racks nachrüsten lässt, ohne die übrige Bestückung zu verändern. So arbeitet die Kühlung genau so kräftig, wie es die anfallende Wärme erfordert, und nicht stärker.

Fünf Modi vom Standby bis zur Warnung

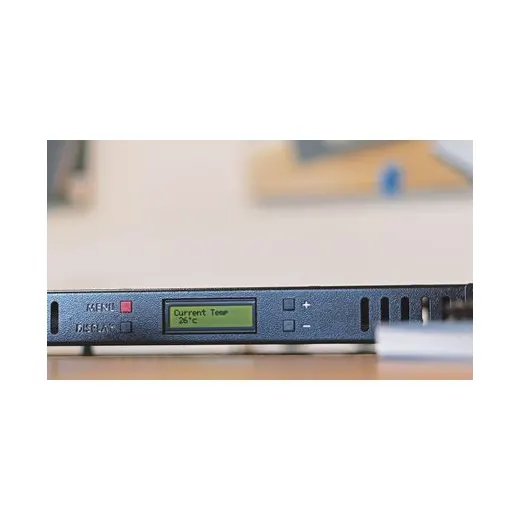

Das Verhalten der SAC-T folgt vier klar gestuften Modi, die sich an der gemessenen Temperatur orientieren: Low, Normal, Boost und Overheat. In der untersten Stufe ruht die Einheit ohne Geräusch und ohne Luftbewegung, weil bei niedriger Temperatur nichts zu tun ist. Mit jedem höheren Modus steigt die Förderleistung, bis im Modus Overheat die volle Leistung anliegt und die Rückmeldung über RS232 auf die drohende Überhitzung hinweist. Welche Temperatur den jeweiligen Modus auslöst, ist nicht fest vorgegeben, sondern gehört zur Inbetriebnahme. Wo diese Schwellen liegen, zeigt das Frontdisplay an und lässt sie dort oder über RS232 verändern, sodass sich die Regelung an die jeweilige Bestückung anpassen lässt. Für Betreiber entsteht so ein nachvollziehbares, jederzeit einstellbares Kühlkonzept statt einer starren Automatik. Auch der Fachhandel kann die Schwellen bei der Inbetriebnahme auf das konkrete Gerät abstimmen. Weil der Standby ohne jede Luftbewegung abläuft, bleibt die Einheit in Ruhephasen vollkommen still und meldet sich erst, wenn die Wärme es verlangt. So bleibt stets klar, wie die Einheit auf die aktuelle Wärmeentwicklung antwortet.

Aufbau, Lautstärke und Steuerung

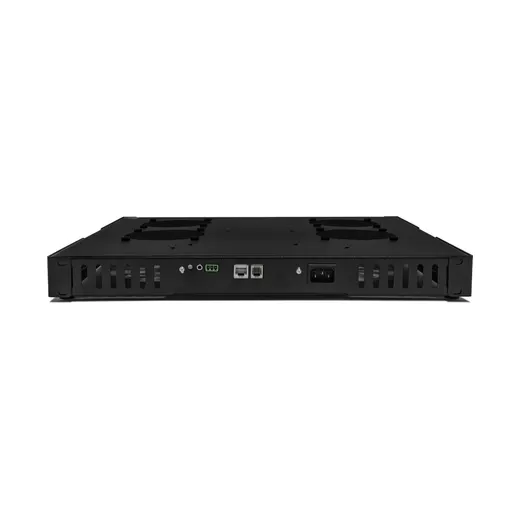

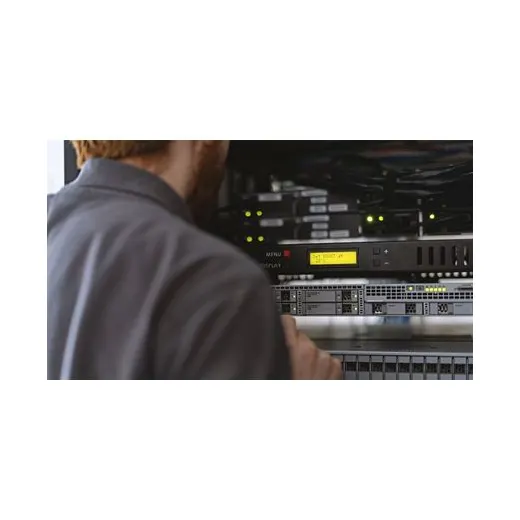

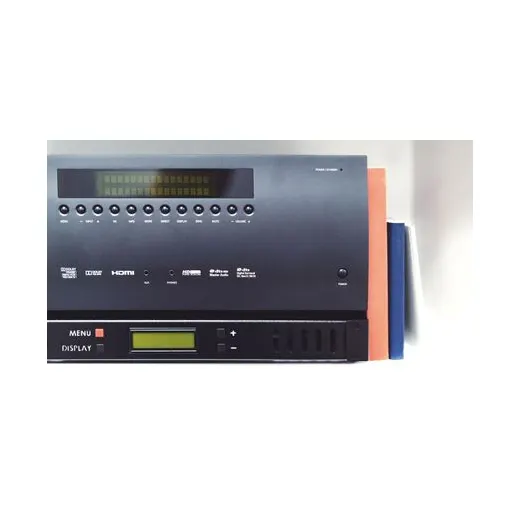

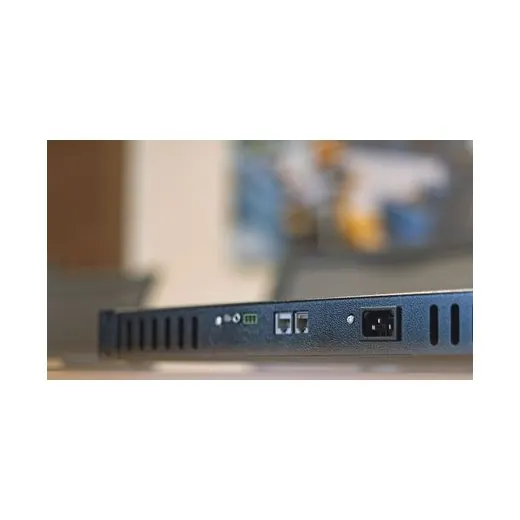

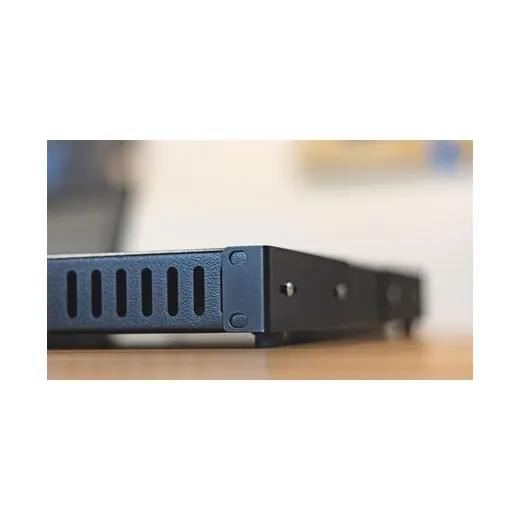

Die SAC-T ist für den Einbau ins 19-Zoll-Rack ausgelegt, wozu die passenden Rackwinkel mitgeliefert werden; mit Füßen lässt sie sich aber ebenso frei stehend nutzen. Ihr Gehäuse misst 434 × 54 × 405 mm und wiegt 3,93 kg, die Oberfläche trägt eine strukturierte schwarze Lackierung, die auf Wunsch auch kundenspezifisch ausfällt. Selbst unter Volllast bleibt die Einheit mit 28 dB angenehm leise, wozu gummierte Lüfterbefestigungen beitragen, die Vibrationen und Laufgeräusche wirksam dämpfen. Der beiliegende Temperaturfühler sitzt an einer flexiblen Leitung mit Halter und wird dort angebracht, wo sich die Wärme am ehesten staut. Über RS232 lässt sich die Einheit in die Haustechnik einbinden, Schwellen fernstellen und Statusmeldungen zurückmelden; ergänzend regelt das Frontdisplay direkt am Gerät. Im Ruhezustand nimmt sie 3 Watt auf, unter Volllast bis zu 100 Watt; die Versorgung erfolgt mit 240 oder 110 Volt. Anders als die Bildmechanismen der Marke ist die SAC-T sowohl für Innenräume als auch für den Marinebereich freigegeben. Dank der flachen Bauhöhe von 54 Millimetern belegt sie im Rack nur eine schmale Ebene und lässt der übrigen Technik Raum, während die serielle Rückmeldung anzeigt, in welchem Modus sie gerade arbeitet. So verbindet sie wirksame Belüftung mit geringem Betriebsgeräusch und offener Steuerung.

Einbindung und Bezug

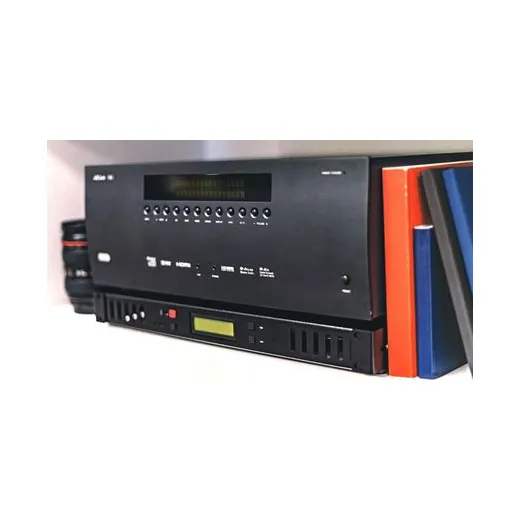

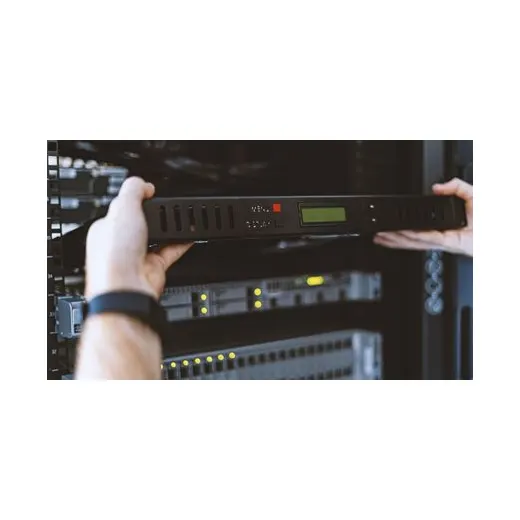

Im Einsatz wird die SAC-T ins Rack eingeschoben oder mit Füßen aufgestellt, der Fühler platziert und die serielle Leitung mit der übergeordneten Steuerung verbunden; danach lässt sich die Kühlung gemeinsam mit anderen Gewerken abrufen und überwachen. In Deutschland und Österreich wird die Einheit über die mediacraft AG bezogen, die Fachhandel, Planer und Endkunden zur Auslegung der Kühlung und zur Anbindung über RS232 berät. Gebaut wird die SAC-T von Future Automation in Großbritannien, während mediacraft einzig den Vertrieb übernimmt und nicht als Hersteller auftritt. So bewahrt die Lüfterschublade eingebaute Geräte vor Überhitzung, ob im schmalen Medienmöbel, im Heimkino-Rack oder im großen Technikraum. Weil sie sowohl im Innenraum als auch an Bord einsetzbar ist, deckt sie zudem maritime Installationen ab. Da sie als geprüfte Baugruppe mit festen Kennwerten geliefert wird, lässt sich die Kühlleistung früh in die Rackplanung einrechnen. So bleibt das Rack auch unter Last zuverlässig temperiert, ohne dass die Kühlung im Alltag stört.
