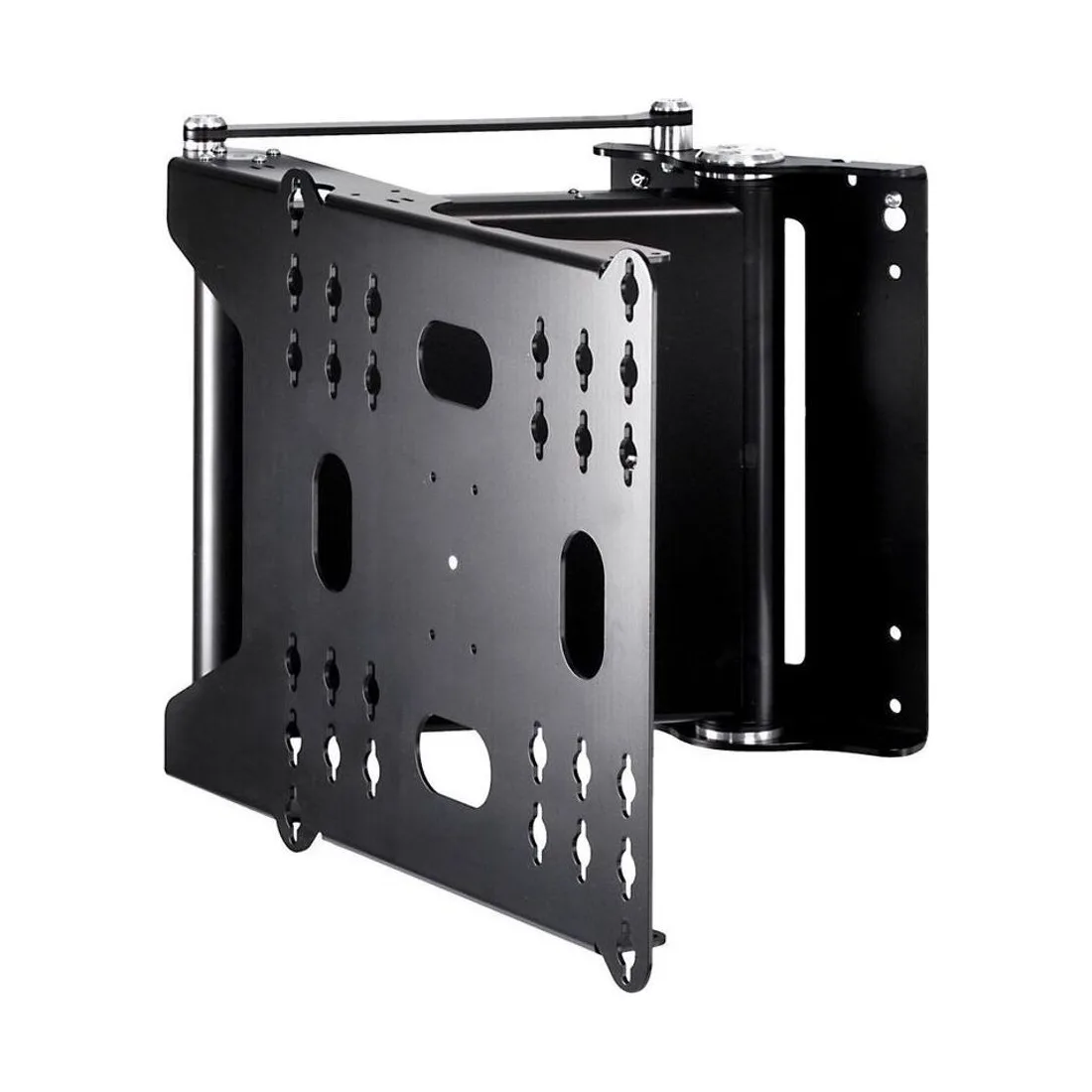

Future Automation PSE90-CCW – motorisierte Wandhalterung mit programmierbaren Positionen, gegen den Uhrzeigersinn

Programmierte Blickwinkel gegen den Uhrzeigersinn

Die PSE90-CCW teilt sämtliche Funktionen der PSE90-CW und unterscheidet sich allein in der Schwenkrichtung. Während die CW-Version im Uhrzeigersinn dreht, schwenkt die CCW-Ausführung gegen den Uhrzeigersinn, jeweils von der Wand aus gesehen – so übersetzt sich das Kürzel counter-clockwise. Für Displays von 46 bis 65 Zoll konzipiert, erlaubt sie es Installateuren, den Wandbereich neben der eigentlichen Betrachtungsachse zu nutzen. Den Bildschirm bewegt sie anschließend zu verschiedenen Sitzplätzen. Bis zur Bildmitte fährt das Panel dabei bis zu 745 Millimeter aus der Wand, und mehrere Positionen lassen sich programmieren und über IR, RS232 oder Kontaktschließung abrufen. Für den Endkunden bedeutet das denselben Komfort wie bei der CW-Version, nur spiegelbildlich ausgerichtet. Für Planer ist die Richtung das entscheidende Auswahlkriterium, während Größe und Programmierbarkeit der mittleren SE90-Baugröße erhalten bleiben. Der Funktionsumfang bleibt damit identisch, während sich allein die Seite ändert, zu der das Bild schwenkt. So folgt die Programmierbarkeit der Halterung der baulichen Lage des Raums. Weil die Drehrichtung baulich festgelegt ist, gehört sie vor die Bestellung: Nachträglich lässt sie sich nicht umkehren, und eine gespiegelte Halterung ist ein anderes Modell.

Wenn der Grundriss die Drehrichtung vorgibt

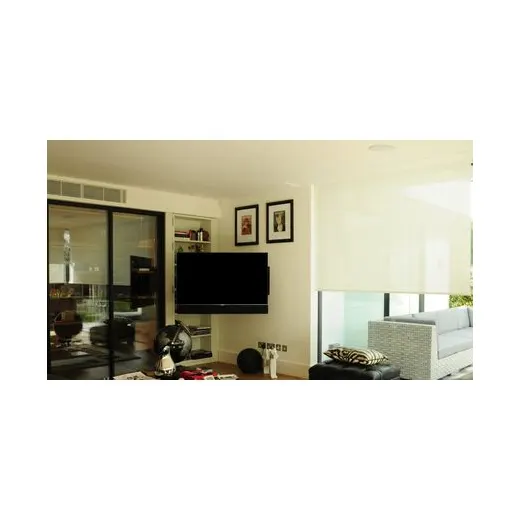

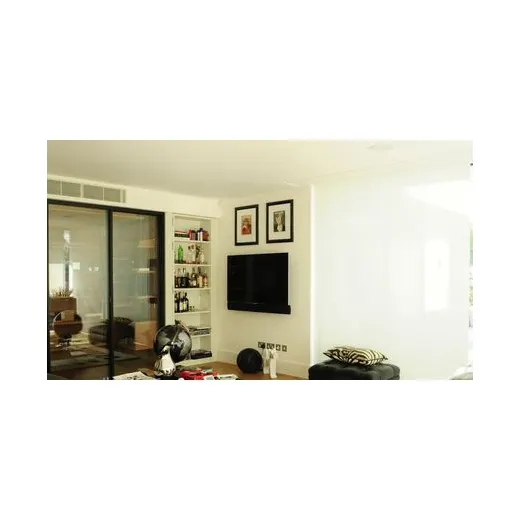

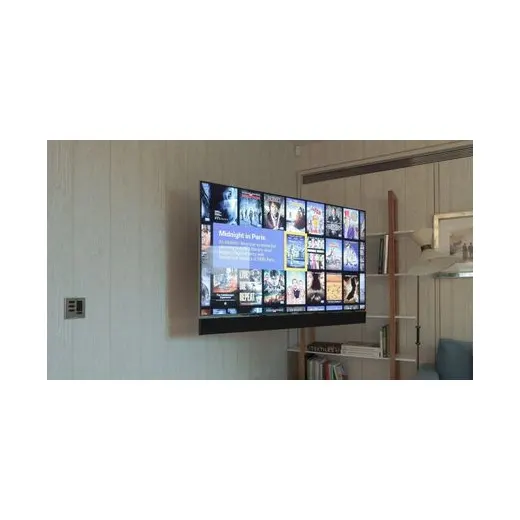

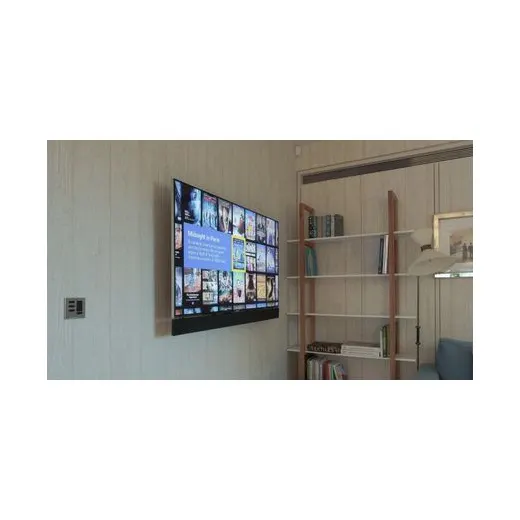

Die CCW-Variante ist immer dann die richtige Wahl, wenn die zusätzlichen Blickpositionen auf ihrer Schwenkseite liegen. Auf der anderen Seite sperrt dann eine Wand, ein Fenster oder eine Raumkante die Bewegung. In einem solchen Grundriss fährt die PSE90-CCW ihre gespeicherten Positionen gegen den Uhrzeigersinn an und wendet den Fernseher etwa dem Essplatz oder einer angrenzenden Zone zu. Für den Betreiber ergibt sich dieselbe Mehrzonen-Flexibilität wie bei der CW-Version. Auf Abruf nimmt das Bild die passende Ausrichtung ein, und die variable Geschwindigkeit lässt es ruhig und ohne Nachschwingen anhalten. Innenarchitekten schätzen, dass beide Richtungen als eigenständige, gleich schlanke Modelle mit 80-Millimeter-Profil bereitstehen und die Leitungen im internen Kabelmanagement verschwinden. Für Fachplaner zählt, die Richtung früh zu bestimmen, da sie baulich festgelegt ist und sich nicht nachträglich umkehren lässt. Damit lässt sich auch ein Raum sauber lösen, dessen bauliche Lage die Drehung im Uhrzeigersinn von vornherein ausschließt. So bedient die PSE90-CCW spiegelbildlich Räume, deren zweite Blickachse zur Gegenseite weist.

Gleiche Programmierbarkeit, gespiegelte Bewegung

In der Technik entspricht die PSE90-CCW vollständig der CW-Version, abgesehen von der spiegelbildlich ausgeführten Gelenkmechanik für die Gegenrichtung. Hinter dem Bildschirm baut sie nur 80 Millimeter tief, reicht ausgefahren aber bis zu 745 Millimeter zur Bildmitte; auf Wunsch verschwindet sie in der InWall-Box WB-PSE90. Getragen werden Displays von 46 bis 65 Zoll; wie schwer sie sein dürfen, klärt man vorab mit dem Hersteller. Geschwenkt wird gegen den Uhrzeigersinn um bis zu 90 Grad, wobei Panelbreiten bis rund 1100 Millimeter voll gedreht werden können. Das kompakte Motorantriebssystem samt Getriebe hält die Bautiefe hinter dem Bildschirm bei schlanken 80 Millimetern. Die Bewegung mit variabler Geschwindigkeit fährt jede Position sanft und wackelfrei an. Onboard-Elektronik und internes Kabelmanagement ordnen die Installation, und das Finish in RAL 9005 Schwarz (Satin) wird auf Wunsch durch Sonderfarben ersetzt. Die Mechanik selbst wiegt 20 Kilogramm, ihre Außenmaße liegen bei 443 × 642 × 80 Millimetern. In Verbindung mit den mehreren Bohrbildern in Höhe und Breite passt sich die Aufnahme an unterschiedliche VESA-Maße an. Weil CW und CCW getrennt angeboten werden, findet jede Einbaulage ihr Modell. So bleibt der Funktionsumfang gleich, nur die Richtung kehrt sich um.

Einbindung und Bezug

Zunächst werden Wandbereich und Drehrichtung bestimmt, gegen den Uhrzeigersinn die PSE90-CCW, im Uhrzeigersinn die PSE90-CW. Danach werden die gewünschten Positionen programmiert und über IR, RS232 oder Kontaktschließung in die Steuerung eingebunden. Die WB-PSE90 ermöglicht den bündigen Einbau. Für den DACH-Raum betreut die mediacraft AG als offizieller Future-Automation-Vertrieb die PSE90-CCW und begleitet Endkunden, Fachhandel, Architekten und Planer bei Richtungswahl, Positionsprogrammierung und Steuerungsanbindung. Gefertigt wird die Halterung von Future Automation in Großbritannien; im Karton liegen neben dem Mechanismus die Infrarot-Fernbedienung, ein Netzkabel, ein CAT5-Kabel und Schrauben für das Display. Von der Richtungswahl über die Positionsprogrammierung bis zur Steuerungsanbindung bleibt die Betreuung dabei in einer Hand. So nimmt der Bildschirm auf Abruf mehrere Blickwinkel ein und schwenkt dabei stets gegen den Uhrzeigersinn. Zu prüfen bleibt der Weg, den das Panel beim Schwenk nimmt: Er darf weder an eine Laibung noch an eine Leuchte oder einen Hängeschrank stoßen.
