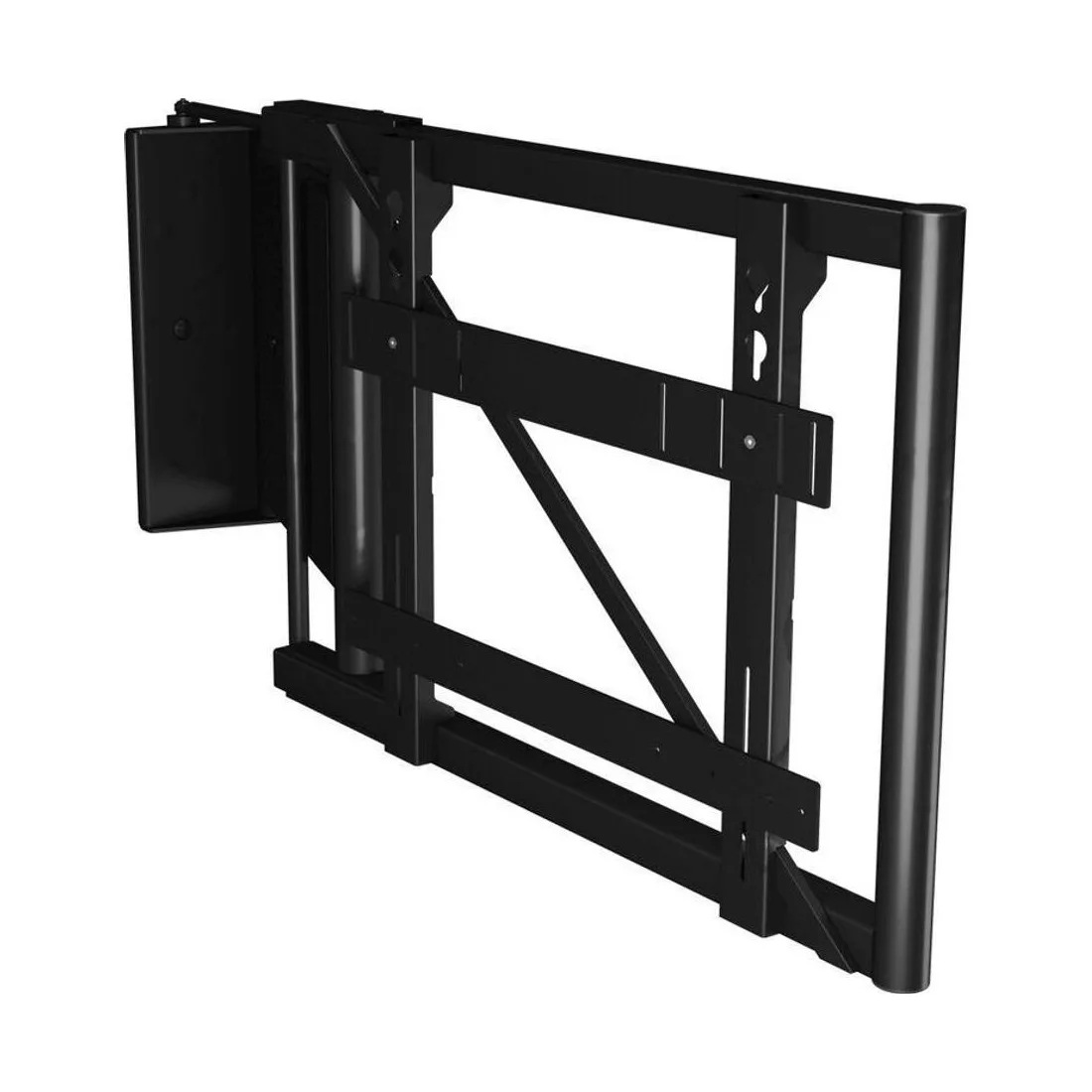

Future Automation HSE90-CW – motorisierte Wandhalterung mit 90°-Schwenk im Uhrzeigersinn

Großbild im Uhrzeigersinn zur Seite schwenken

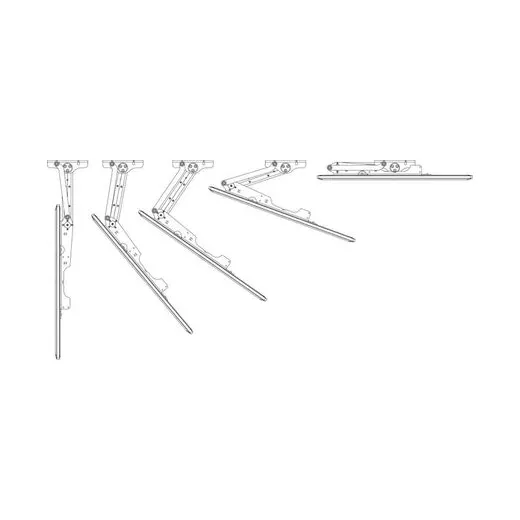

Die HSE90-CW gehört zu einer Familie von Schwenkhalterungen, die den Bildschirm nicht nach vorne ziehen, sondern seitlich aus der Wand herausdrehen. In ihrer Heavy-Duty-Ausführung bewältigt sie dabei besonders große und schwere Panels. Der Schwenk erfolgt um bis zu 90 Grad und – wie das Kürzel CW für clockwise anzeigt – im Uhrzeigersinn, sodass der Bildschirm aus Betrachtersicht nach rechts aufklappt. Bis zur Bildmitte reicht die Bewegung dabei bis zu 1143 Millimeter weit aus der Wand, während die Halterung im Ruhezustand nur rund 147 Millimeter Bautiefe beansprucht. Damit lässt sich die Wandfläche neben der eigentlichen Blickachse nutzen, um das Bild zu einer benachbarten Sitzposition zu bringen. Die Geschwindigkeit des Schwenks lässt sich dabei variabel einstellen. Für den Endkunden bedeutet das ein Großbild, das flach an der Wand ruht und bei Bedarf zur Seite schwenkt. Im Betrieb zieht die Einheit rund 120 Watt, im Standby nur 3 Watt, und lässt sich wahlweise an 230- oder 110-Volt-Netzen betreiben. Für Planer entscheidet die Drehrichtung über die Wahl zwischen CW und CCW, die bei diesem tragstarken Modell mit besonderer Sorgfalt zu treffen ist. So findet ein zweiter Blickwinkel Platz, ohne dass ein zweiter Fernseher nötig wäre.

Wo die Drehung nach rechts passt

Ob die Variante im Uhrzeigersinn oder ihr gegenläufiges Pendant benötigt wird, entscheidet die Raumgeometrie. Die HSE90-CW ist überall dort richtig, wo der Bildschirm nach rechts aufschwenken soll – etwa weil sich rechts vom Montagepunkt eine Sitzgruppe, ein Nebenraum oder eine offene Küche befindet, während links eine Wand oder Ecke die Bewegung begrenzt. Wo die Drehung stattdessen nach links laufen muss, tritt an ihre Stelle das spiegelbildliche Gegenstück HSE90-CCW. Die motorische Bewegung läuft mit variabler Geschwindigkeit und ruhigem, gleichmäßigem Anlauf, sodass selbst das schwere Panel ohne Nachwippen in Position kommt. Für den Betreiber ergibt sich ein Fernseher, der zwei Bereiche mit einem Gerät bedient. Innenarchitekten schätzen, dass das Display flächenbündig anliegt und die Wand ansonsten frei bleibt. Für den vollen 90-Grad-Schwenk sind Bildschirmbreiten bis rund 2220 Millimeter vorgesehen, was den Einsatz auch mit sehr breiten Panels ermöglicht. Für Fachplaner ist die frühzeitige Festlegung der Schwenkrichtung entscheidend, damit die HSE90-CW zur baulichen Situation passt und ausreichend Freiraum zur Seite besteht. So bestimmt der Grundriss, ob die Drehung nach rechts die richtige ist.

Tragstarke Schwenkmechanik mit sauberer Platte

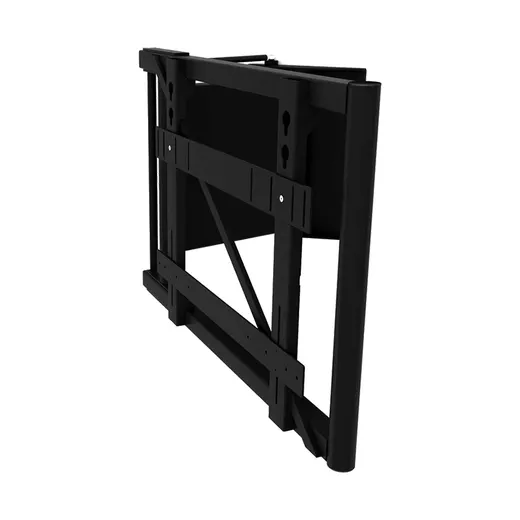

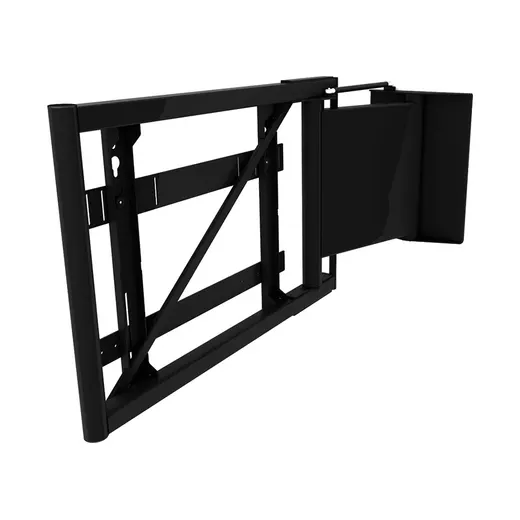

Konstruktiv ist die HSE90-CW auf hohe Lasten ausgelegt und trägt Displays bis 125 Kilogramm bei Diagonalen ab 70 Zoll. Die motorische Mechanik schwenkt den Bildschirm um bis zu 90 Grad in die durch CW festgelegte Richtung im Uhrzeigersinn. Eine sauber gestaltete Montageplatte nimmt das Panel auf und verbindet die für Future Automation typische Fertigungsqualität mit einer unkomplizierten Anbringung, wobei mehrere Befestigungsoptionen die Anpassung an unterschiedliche Bildschirme und Wandaufbauten erlauben. Die integrierte Onboard-Elektronik lässt sich über RS232, Kontaktschließung oder Infrarot ansteuern, optional auch per Funk, und bindet die Halterung so in Mediensteuerungen ein. Ausgeführt in Schwarz (RAL 9005, Satin) mit optionalen Sonderfarben, ist die HSE90-CW für den Innenbereich konzipiert. Ein integriertes Kabelmanagement führt die Leitungen geordnet durch den Schwenkbereich. Weil die Drehrichtung baulich fest vorgegeben ist, bildet die HSE90-CW das Gegenstück zur spiegelbildlichen HSE90-CCW, die dieselbe Technik für die Linksdrehung bereithält. Für Fachplaner ergibt sich damit eine robuste, präzise geführte Großbild-Halterung mit definierter Bewegungsrichtung. So bleibt selbst ein schweres Display sicher und exakt geführt.

Einbindung und Bezug

Vor der Montage wird die Schwenkrichtung geprüft: Für einen Schwenk nach rechts wählt der Planer die HSE90-CW, für die Gegenrichtung die HSE90-CCW. Anschließend wird die Halterung an tragfähigem Untergrund verankert, das Großformat über die Montageplatte aufgenommen und das Kabelmanagement eingerichtet; angesichts des hohen Eigen- und Displaygewichts empfiehlt sich die Montage zu zweit und eine sorgfältige Prüfung des Wandaufbaus. In Deutschland und Österreich ist die mediacraft AG der offizielle Future-Automation-Vertrieb der HSE90-CW und unterstützt Fachhandel, Architekten, Planer und Endkunden bei Drehrichtung, Statik und Steuerung. Gefertigt wird die HSE90-CW von Future Automation im Vereinigten Königreich; mediacraft zeichnet einzig für den Vertrieb im DACH-Raum verantwortlich und tritt nicht als Hersteller auf. So schwenkt das Großbild verlässlich in die geplante Richtung. Zu prüfen bleibt die Wandtiefe von mindestens 147 Millimetern; bei bis zu 1143 Millimetern zur Bildmitte wächst zudem das Hebelmoment, das der Untergrund dauerhaft aufnehmen muss.
