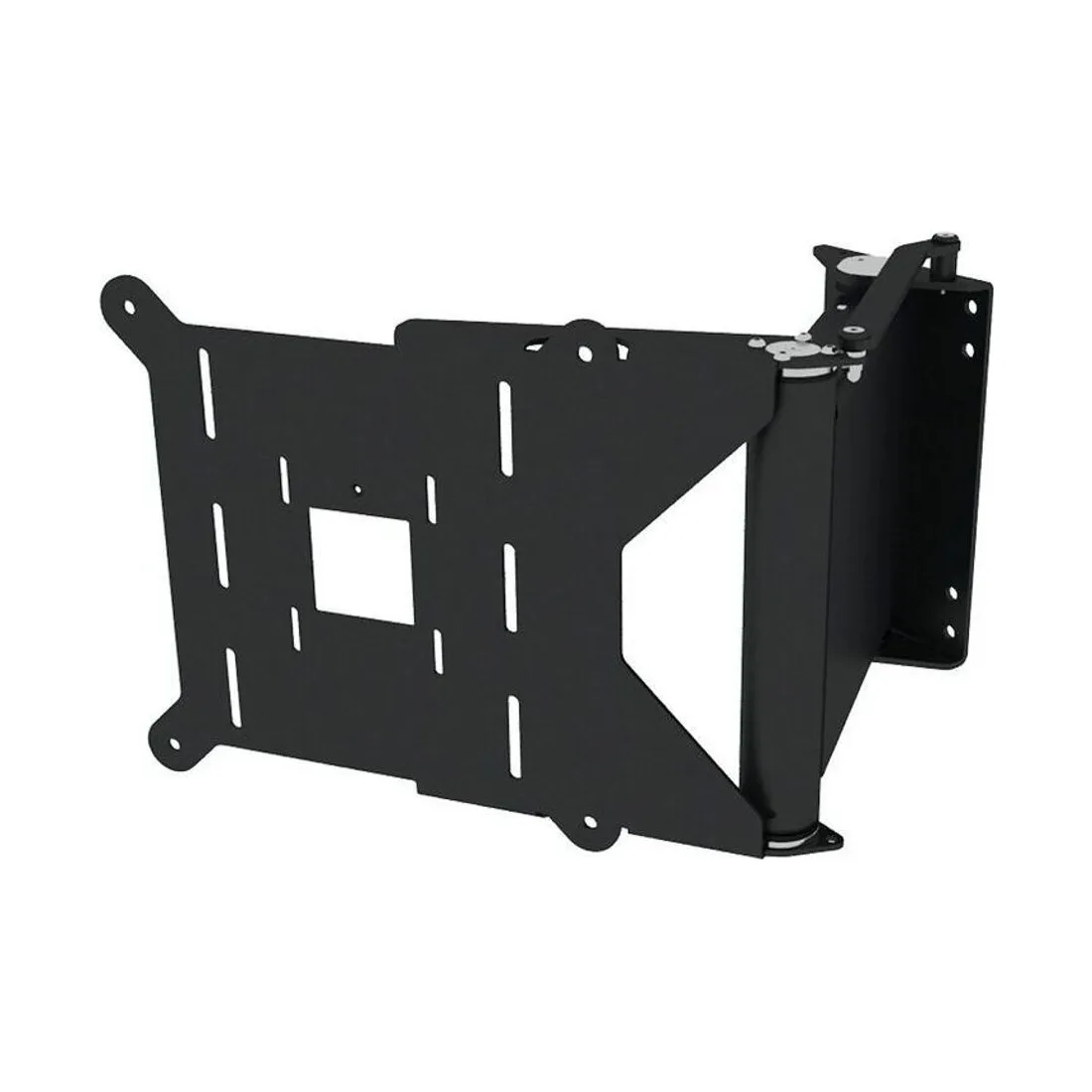

Future Automation FSE90-CCW – motorisierte Schwenkhalterung für kleine Displays, gegen den Uhrzeigersinn

Die Gegenrichtung für den kleinen Bildschirm

Bei kompakten Schwenkhalterungen entscheidet dieselbe Frage wie bei den großen Modellen: nach welcher Seite soll sich der Bildschirm drehen? Die FSE90-CCW beantwortet sie mit der Drehung gegen den Uhrzeigersinn. Ihr Gegenstück FSE90-CW schwenkt in die entgegengesetzte Richtung. Ansonsten sind beide Ausführungen gleich: Sie tragen Displays von 32 bis 40 Zoll bis zu 30 Kilogramm und schwenken motorisch um bis zu 90 Grad. Bis zur Bildmitte reicht die Bewegung dabei bis zu 560 Millimeter aus der Wand, im Ruhezustand baut die Halterung mit rund 73 Millimetern sehr flach. Panels bis etwa 1020 Millimeter Breite lassen sich voll drehen. Die Richtung richtet sich allein nach der baulichen Lage – etwa wenn auf der Gegenseite eine Wand oder ein Möbelstück im Weg steht. Für den Endkunden bleibt das Ergebnis ein handlicher Fernseher, der flach anliegt und sich zur Seite dreht. Für Planer ist die Wahl zwischen CW und CCW die eigentliche Entscheidung. Damit steht für jede Küchen-, Bad- oder Büroecke die spiegelbildlich passende Ausführung bereit, ohne dass am Bewegungsprinzip etwas geändert werden müsste. So passt sich schon das kleine Format der Architektur an.

Wenn nur eine Seite frei bleibt

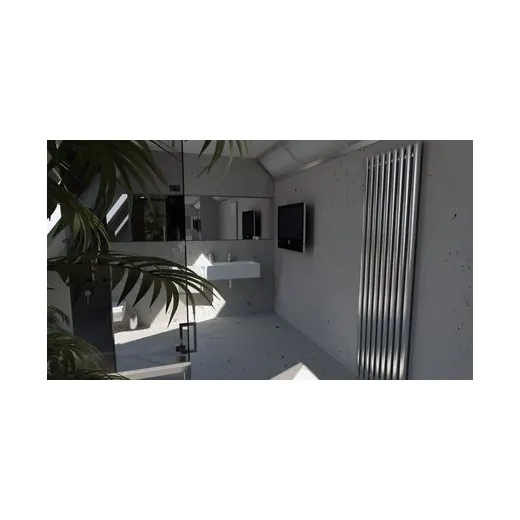

Typisch für die CCW-Variante sind Einbaulagen, in denen auf einer Seite eine Raumkante, ein Fenster oder ein Schrank die Bewegung blockiert und die zweite Sitzposition auf der Schwenkseite liegt. In einer Küchenzeile kann das der Fall sein, wenn der Essplatz auf dieser Seite des Fernsehers steht; in einem Büro, wenn die alternative Arbeitsposition dort liegt. Dann schwenkt die FSE90-CCW das kompakte Display gegen den Uhrzeigersinn genau in die freie Richtung. Die motorische Fahrt läuft mit variabler Geschwindigkeit und rund 52 Dezibel leise, sodass sie sich auch für Schlafzimmer oder Bad eignet, und hält das Panel ohne Nachwippen in Position. Für den Nutzer ergibt sich dieselbe Flexibilität wie bei der CW-Version, nur spiegelbildlich. Innenarchitekten profitieren davon, dass Future Automation für jede Seite eine eigene, sauber verkleidete Ausführung bereithält, deren Leitungen im integrierten Kabelmanagement verschwinden. Für Fachplaner zählt, die Richtung vor der Montage festzulegen, da sie baulich fixiert ist und sich später nicht ändern lässt. Gerade in beengten Grundrissen entscheidet oft nur ein einziger freier Meter auf der Schwenkseite darüber, ob der Blick zum Nebenbereich überhaupt gelingt. So bestimmt die Lage der Hindernisse, ob CCW oder CW die passende Wahl ist.

Spiegelbildliche Mechanik im kompakten Format

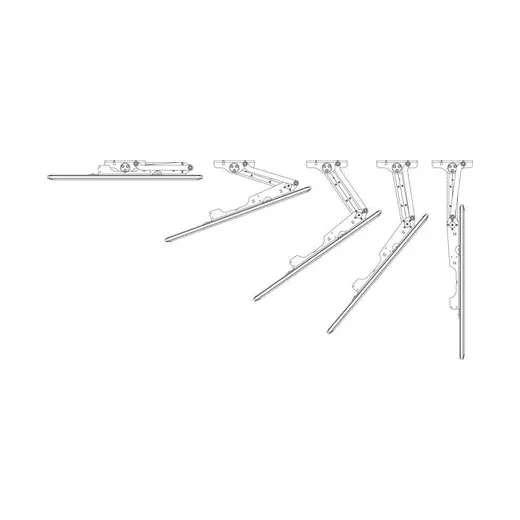

Konstruktiv entspricht die FSE90-CCW der CW-Ausführung, jedoch mit spiegelbildlich angeordneter Schwenkmechanik für die Gegenrichtung. Sie bewegt Diagonalen von 32 bis 40 Zoll bei bis zu 30 Kilogramm um maximal 90 Grad gegen den Uhrzeigersinn. Der ruhige, gleichmäßige Lauf mit variabler Geschwindigkeit, die in Handarbeit gefertigte Montageplatte mit mehreren Bohrbildern und das integrierte Kabelmanagement sind mit denen der CW-Version identisch. Angesteuert wird sie über RS232, Kontaktschließung und Infrarot, das Finish in RAL 9005 Schwarz (Satin) lässt sich durch Sonderfarben ersetzen und ist für den Innenbereich ausgelegt. Im laufenden Betrieb nimmt sie etwa 120 Watt auf, in Bereitschaft rund 3 Watt, versorgt über 110- oder 240-Volt-Netze. Die Halterung selbst wiegt 8 Kilogramm und hat Außenmaße von 328 × 476 × 73 Millimetern. Damit ergänzt sie im kleinsten Format der Reihe das Angebot, das mit PSE90 und HSE90 zu größeren Diagonalen fortgeführt wird – jeweils in beiden Drehrichtungen. Weil CW und CCW als getrennte Modelle geführt werden, findet jede kompakte Einbaulage ihr passendes Gegenstück. So läuft auch das kleine Display leise und in der richtigen Richtung.

Einbindung und Bezug

Zuerst wird die Schwenkrichtung geklärt: Soll der Bildschirm gegen den Uhrzeigersinn drehen, ist die FSE90-CCW vorgesehen, für die Gegenrichtung die FSE90-CW. Danach wird die Halterung an der Wand montiert, das kompakte Display über die Platte aufgenommen und das Kabelmanagement eingerichtet. Wegen des geringen Gewichts bleibt die Installation unkompliziert, sofern der Schwenkbereich auf der Drehseite frei ist. In Deutschland und Österreich liegt die FSE90-CCW bei der mediacraft AG, dem offiziellen Future-Automation-Vertrieb, der Architekten, Planer, Fachhandel und Endkunden bei Modell- und Richtungswahl sowie bei der Steuerungsanbindung unterstützt. Gebaut wird die Halterung bei Future Automation in Großbritannien, und zwar jedes Stück von Hand. Die Beratung reicht dabei von der Modell- und Richtungswahl über das passende Bohrbild bis zur Einbindung in Fernbedienung oder Steuerungssystem. So dreht sich auch der kleine Fernseher zuverlässig gegen den Uhrzeigersinn, wenn der Raum es verlangt. Die Montageplatte bietet dafür mehrere Bohrbilder, sodass sich die Halterung auch an vorhandene Ständerabstände anpassen lässt.
