KIUnsichtbare Lautsprecher einbauen: Anleitung für Stealth-Acoustics-Paneele
Acht Arbeitsschritte und drei Konstruktionsarten – so wird ein Paneel von Stealth Acoustics eingebaut.
Einbauanleitung als PDF-

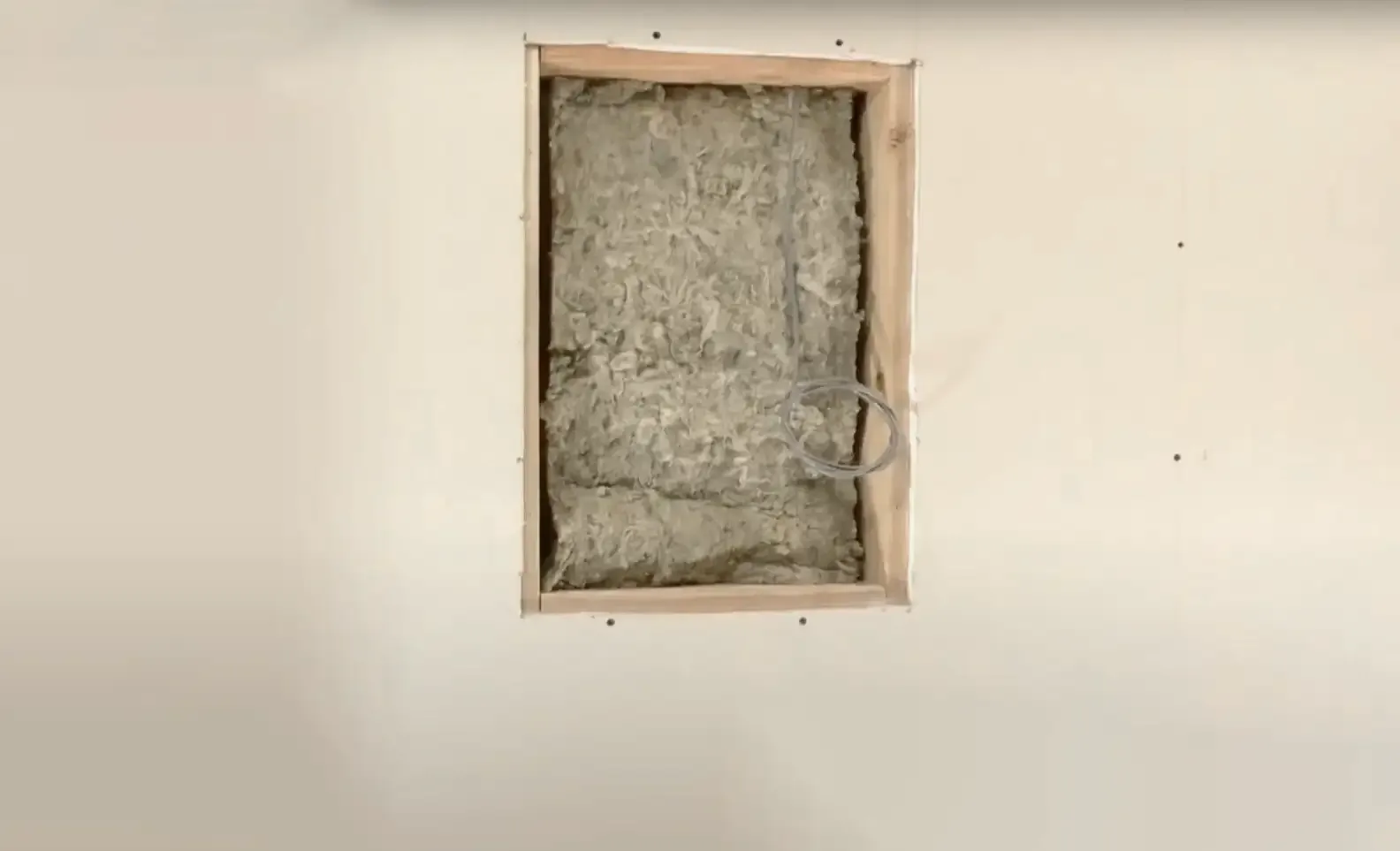

Schritt 1 Die Einbauöffnung herstellen.
-

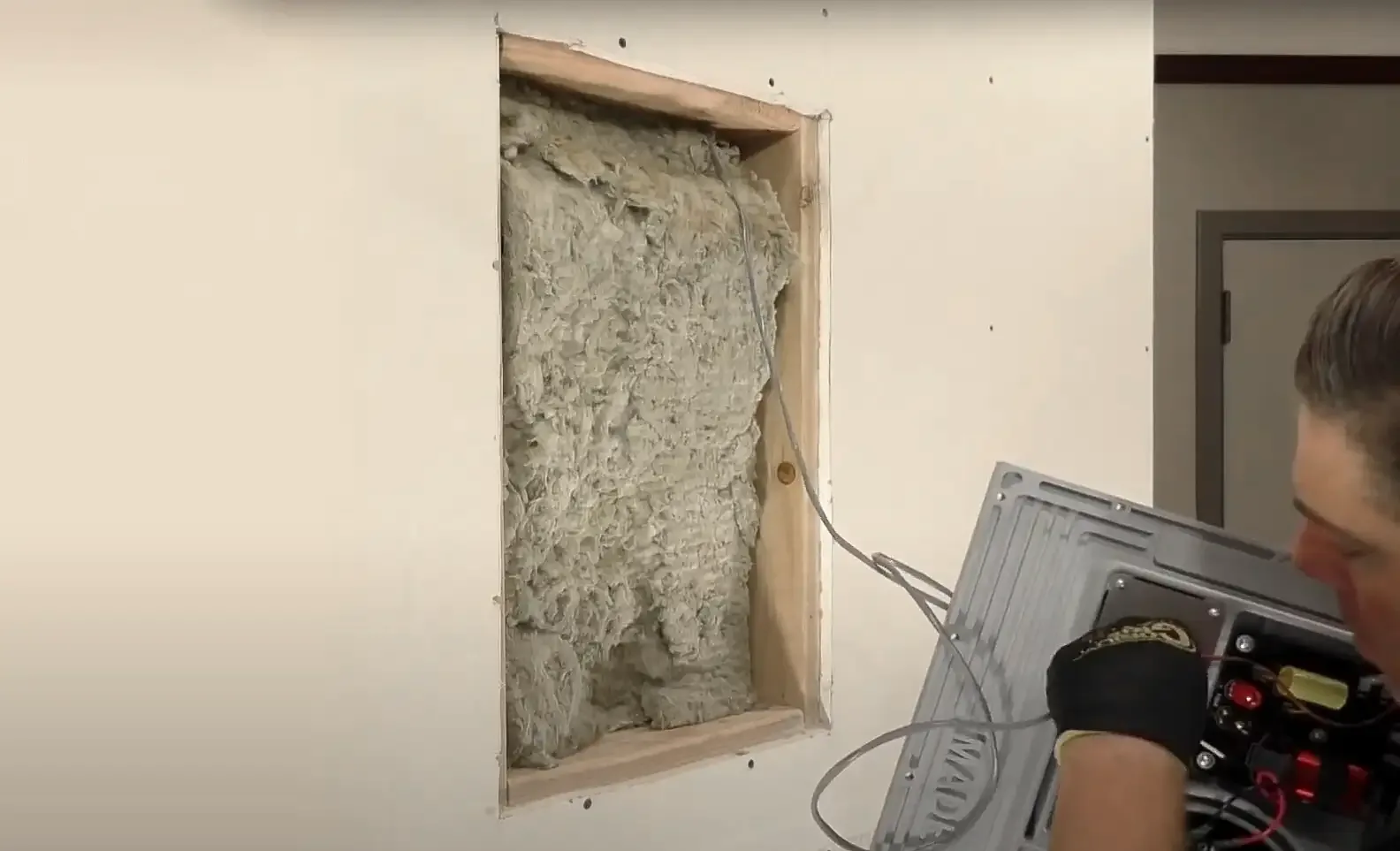

Schritt 2 Den unsichtbaren Lautsprecher von Stealth Acoustics mit der Leitung aus der Einbauöffnung verbinden.
-

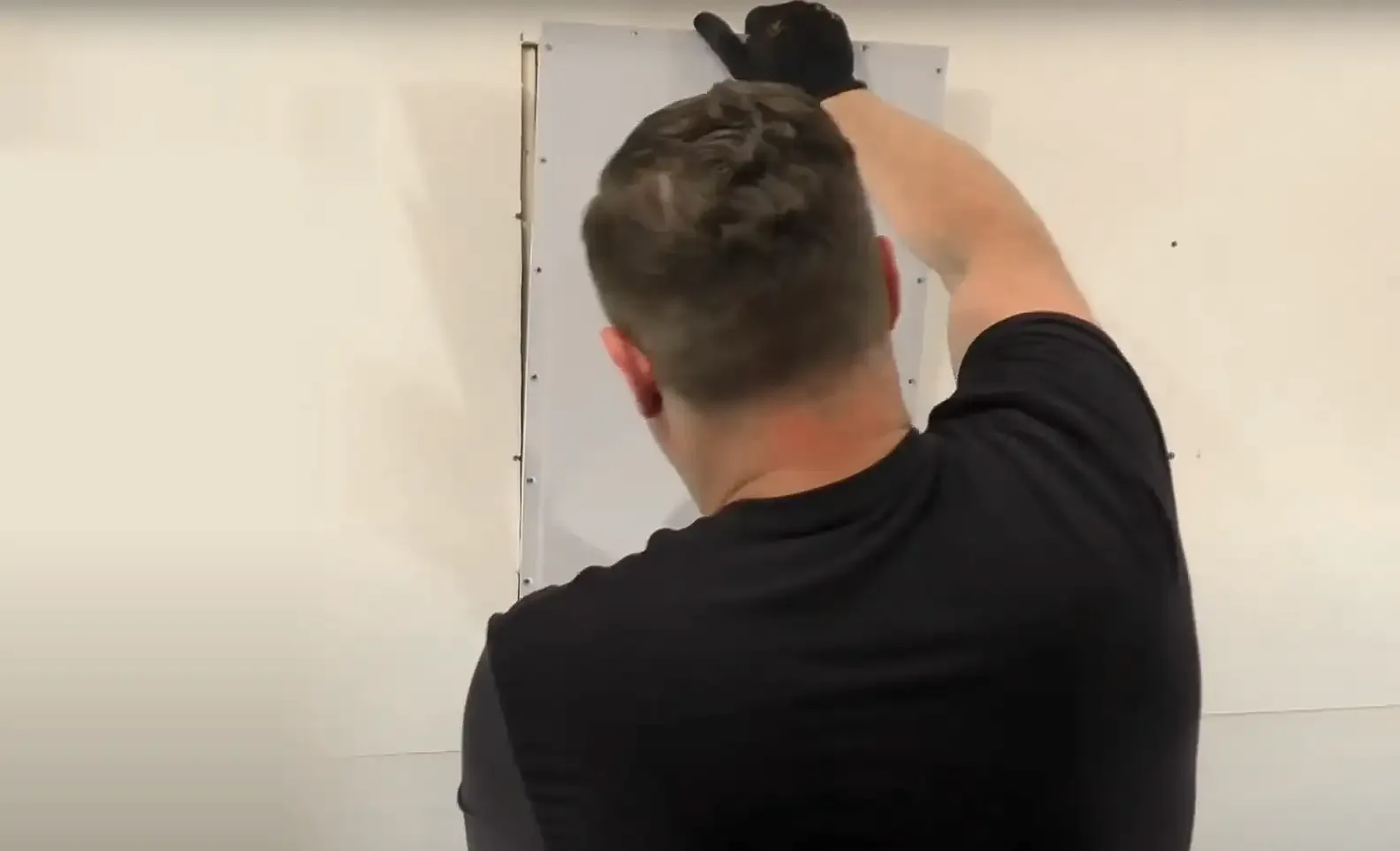

Schritt 3 Das Paneel in die vorbereitete Einbauöffnung einsetzen und rundum fest anziehen.
-

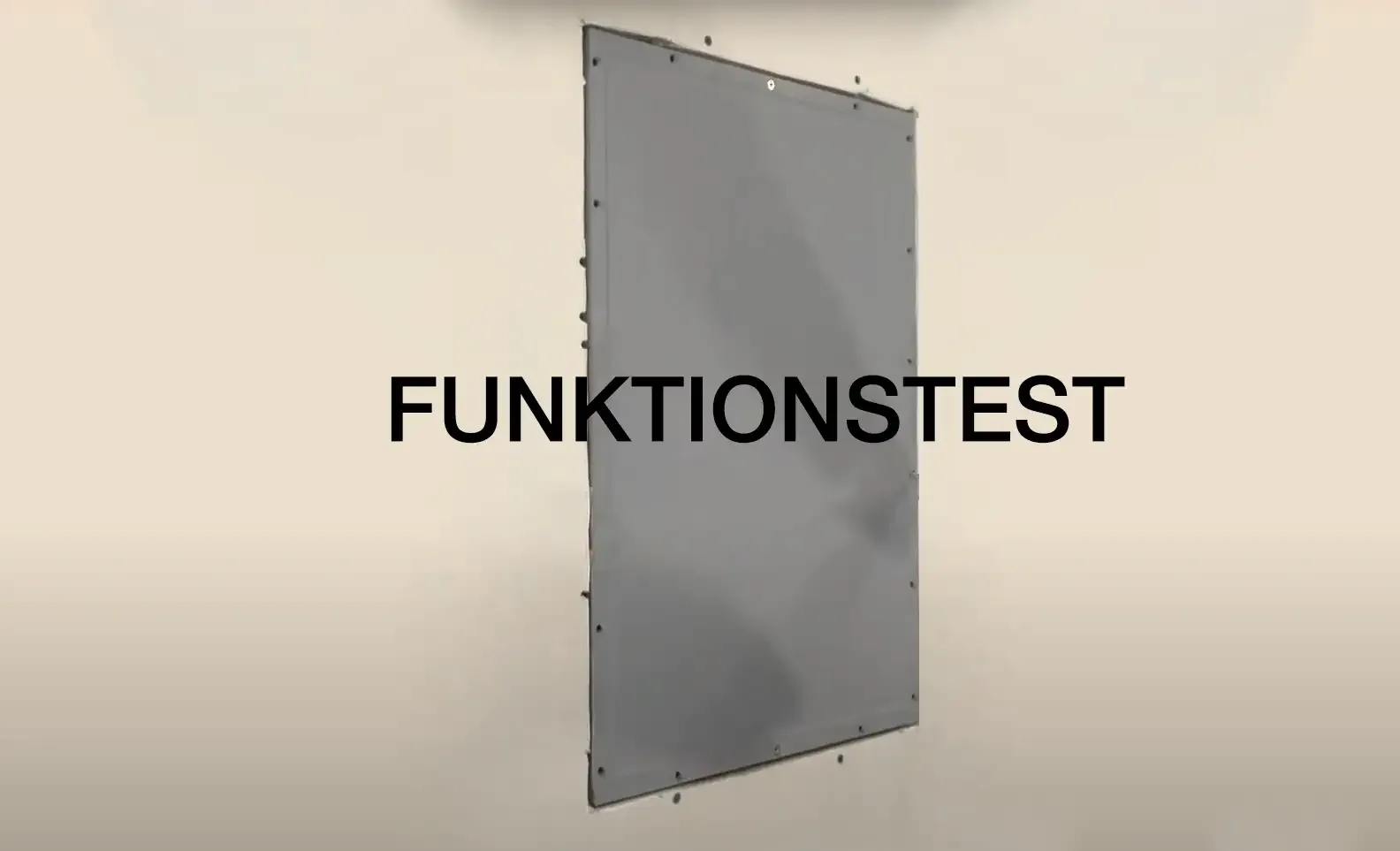

Schritt 4 Über den vollen Frequenzbereich einen Funktionstest durchführen.
-

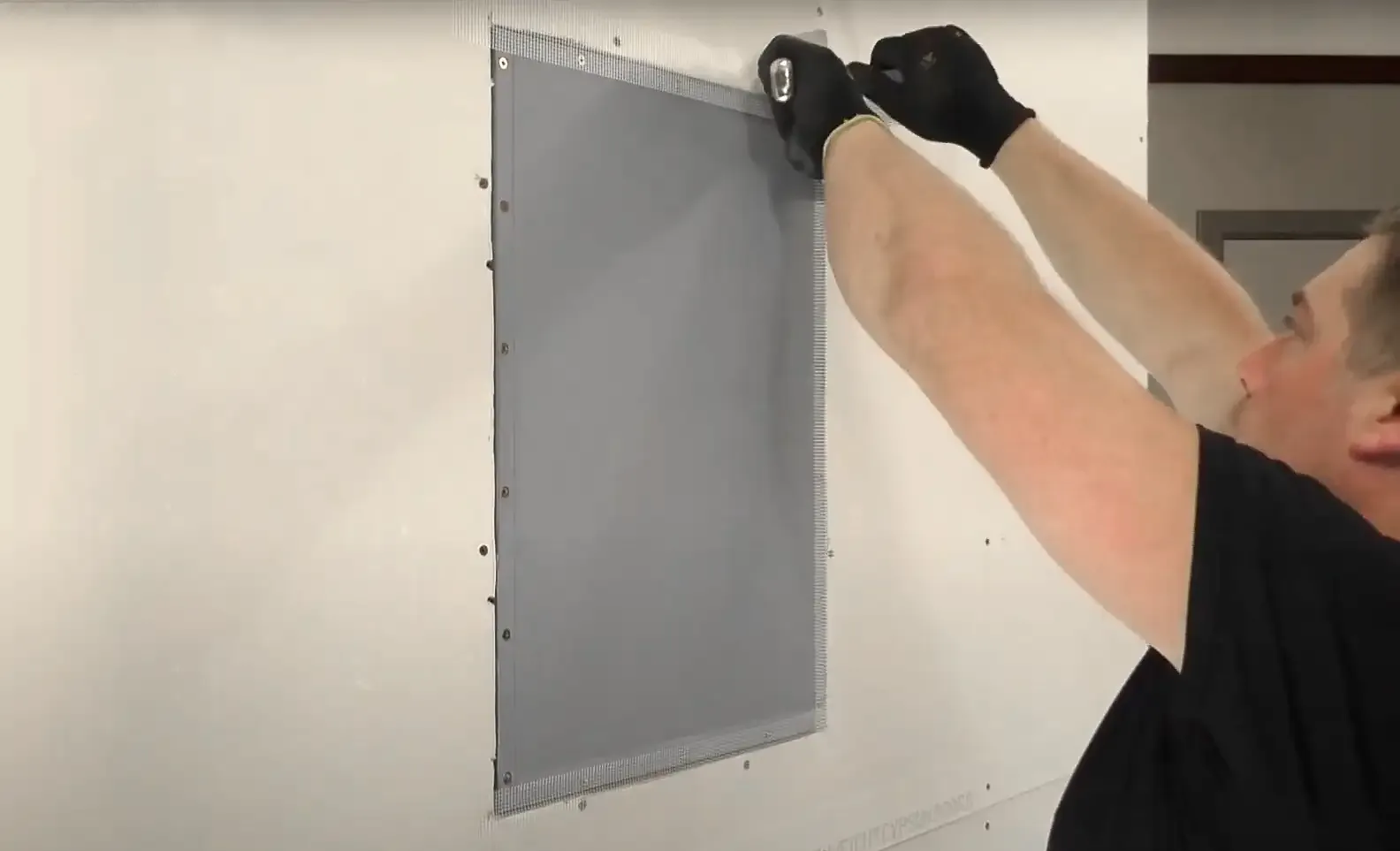

Schritt 5 Zwischen Trockenbauplatte und Lautsprecher umlaufend eine Rissbrücke anbringen.
-

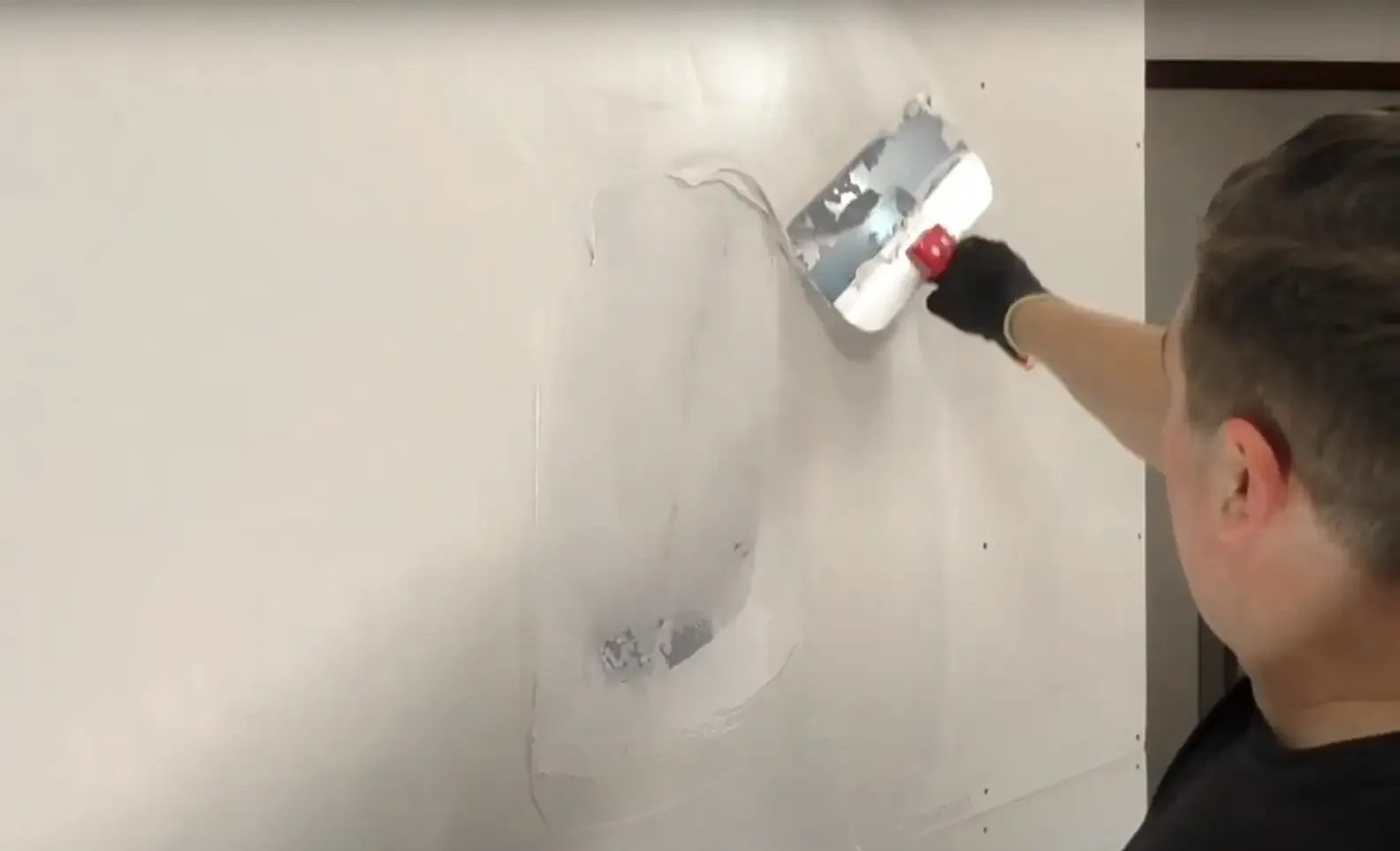

Schritt 6 Über die ganze Fläche hinweg auf eine einheitliche Höhe spachteln. Auf dem Lautsprecher sind höchstens 2 mm Spachtel zulässig.
-

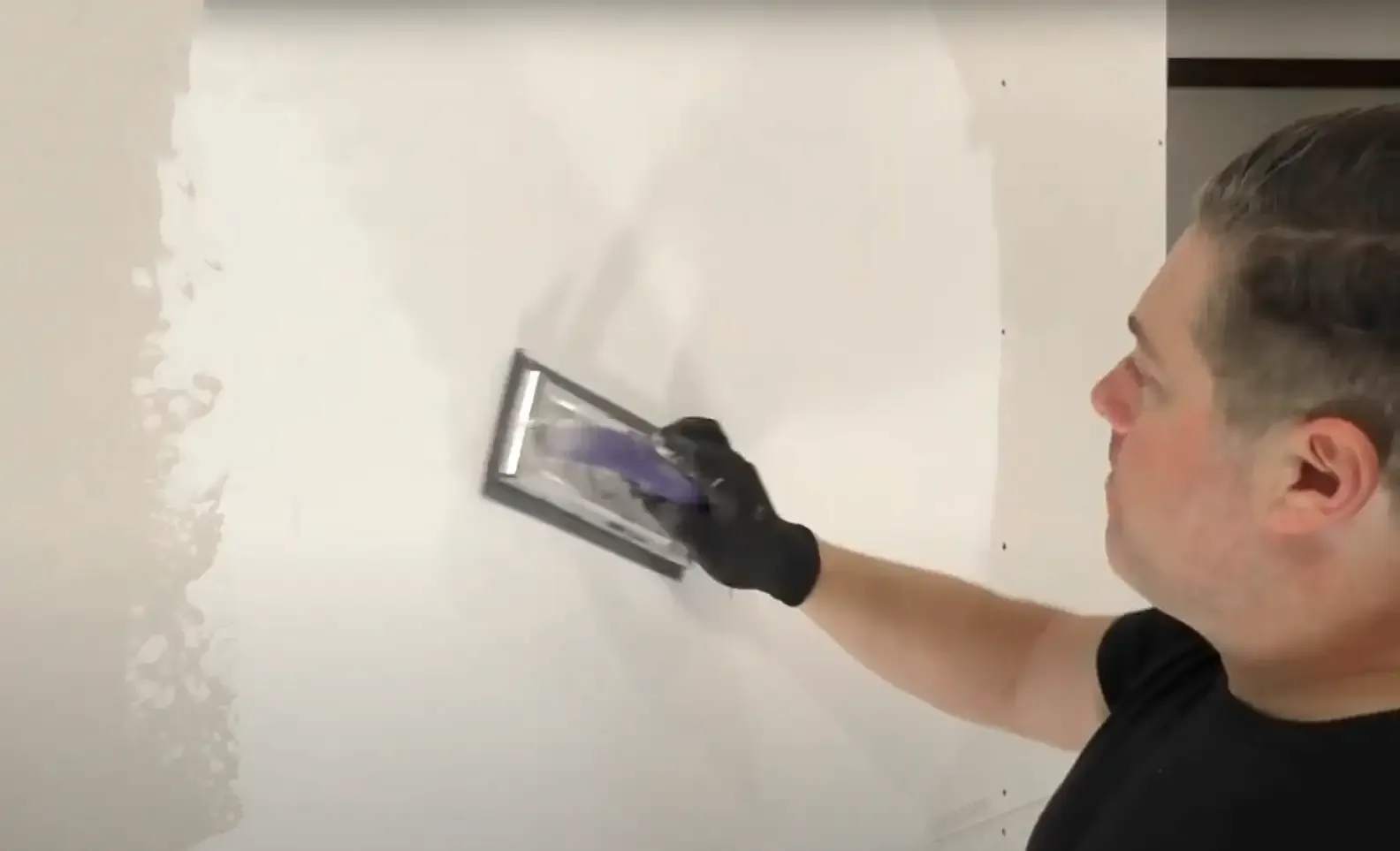

Schritt 7 Die getrocknete Spachtelmasse zu einer glatten, gleichmäßigen Fläche schleifen.
-
Schritt 8 Die Oberfläche lässt sich streichen, tapezieren oder mit Malervlies versehen.

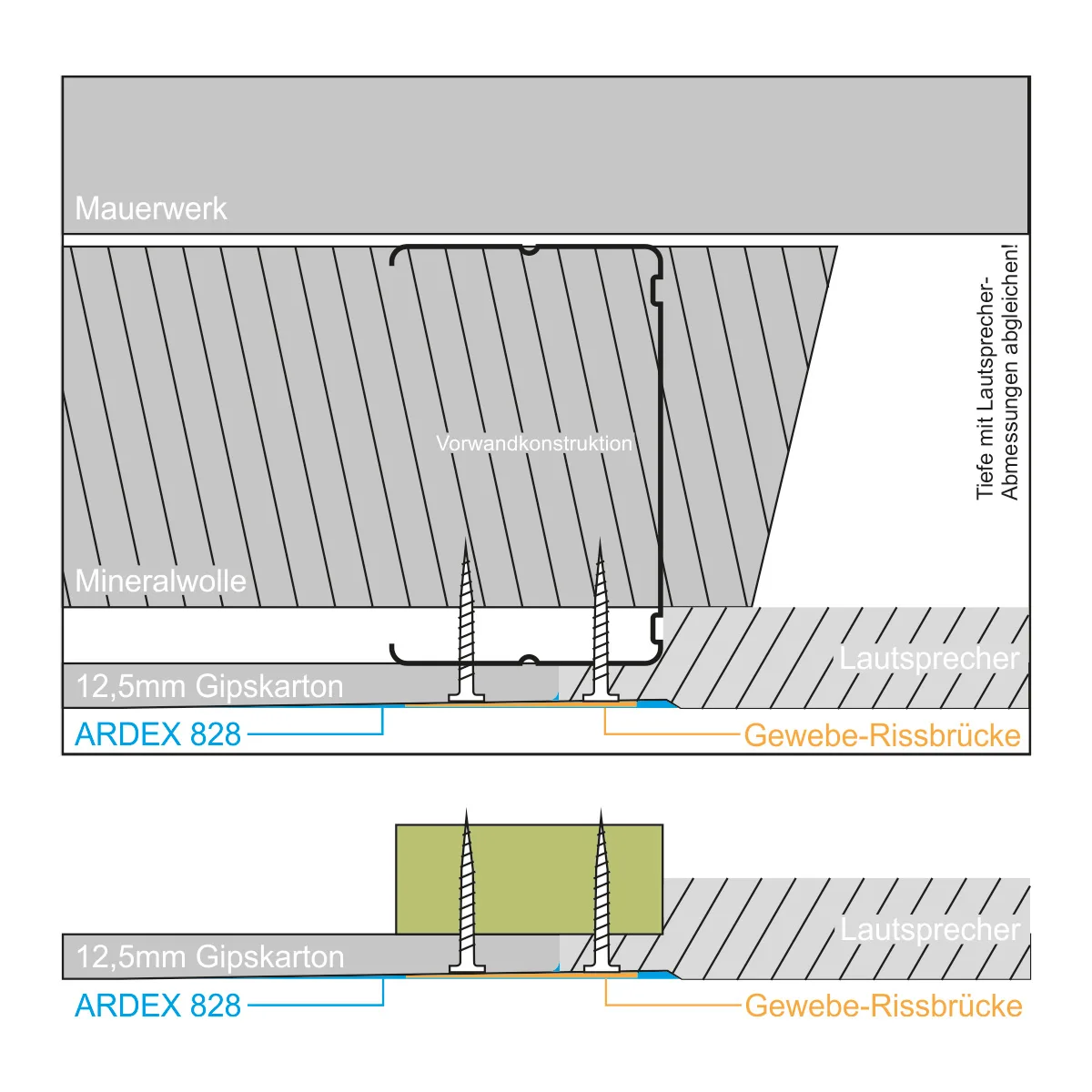

Trockenbau einlagig – 1 x 12,5mm
Wichtig. Weil alle Lautsprecher kraftschlüssig mit Wand und Decke verbunden sind, kann ihr Schall auch in benachbarte Räume gelangen. Ein Mangel ist das nicht.
- 1A.NEUKONSTRUKTION EINLAGIG
Ordnen Sie beim Herstellen der Einbauöffnung die Profile so an, dass sich der unsichtbare Lautsprecher ringsum mit dem Profil verschrauben lässt; wo dafür ein Wechsel nötig wird, bauen Sie ihn mit ein. Der Lautsprecher trägt 14mm auf, die Gipskarton Platte 12,5mm – diesen kleinen Versatz von 1,5mm gleichen Sie aus, indem Sie rings um den Lautsprecher auf 300mm bis 400mm Breite Feinspachtel auftragen, ARDEX 828 READY oder ein vergleichbares Produkt.
- 1B.EINLAGIGER EINBAU IM BESTAND
Entsteht die Öffnung nachträglich in einer bestehenden Wand, brauchen Sie nach dem Ausschnitt einen Kragen. Fertigen Sie ihn aus Konstruktionsholz oder CW-Profilen, damit sich der Lautsprecher verschrauben lässt. Im Übrigen wie bei 1A.
- 2.DIE LAUTSPRECHERLEITUNG
Nach Vorgabe des Fachplaners ist zu jeder Lautsprecherposition ein Lautsprecher Installationskabel zu ziehen.
- 3.DEN HOHLRAUM DÄMMEN
Mineralwolle dämmt den Hohlraum in Wand oder Decke.
- 4.DEN LAUTSPRECHER ANSCHLIESSEN
Beim Anschließen der Lautsprecherkabel unbedingt auf die Polarität achten. Das heißt: Die markierte Ader, zum Beispiel die rote, gehört an die rote (+) Lautsprecherklemme.
- 5.DEN LAUTSPRECHER PRÜFEN
Sichern Sie den Lautsprecher anschließend mit 4 Schrauben in der Einbauöffnung. Ob er einwandfrei arbeitet, prüfen Sie danach mit einem Audiosignal.
- 6.FEST MIT DEM RAHMEN VERBINDEN
Verschrauben Sie den Lautsprecher fest mit dem Rahmen und nehmen Sie dafür die Schnellbauschrauben.
- 7.DEN LAUTSPRECHER ÜBERSPACHTELN
Kleben beziehungsweise befestigen Sie die Rissbrücke ringsum. Was an Fuge übrig bleibt, spachteln Sie samt Rissbrücke auf Höhe der fertigen Wandoberfläche zu. Weil der Lautsprecher 14mm aufträgt und die Gipskarton Platte 12,5mm, bleibt ein Versatz von 1,5mm; gleichen Sie ihn aus, indem Sie auf 300mm bis 400mm Breite rings um den Lautsprecher spachteln, etwa mit ARDEX 828 READY.
- 8.DIE FERTIGE OBERFLÄCHE
Sobald die Oberfläche bündig zur GK-Platte glatt geschliffen ist, kann die Wand ihren Abschluss bekommen: Acryl-Farbe, eine leichte Tapete oder auch Malervlies.

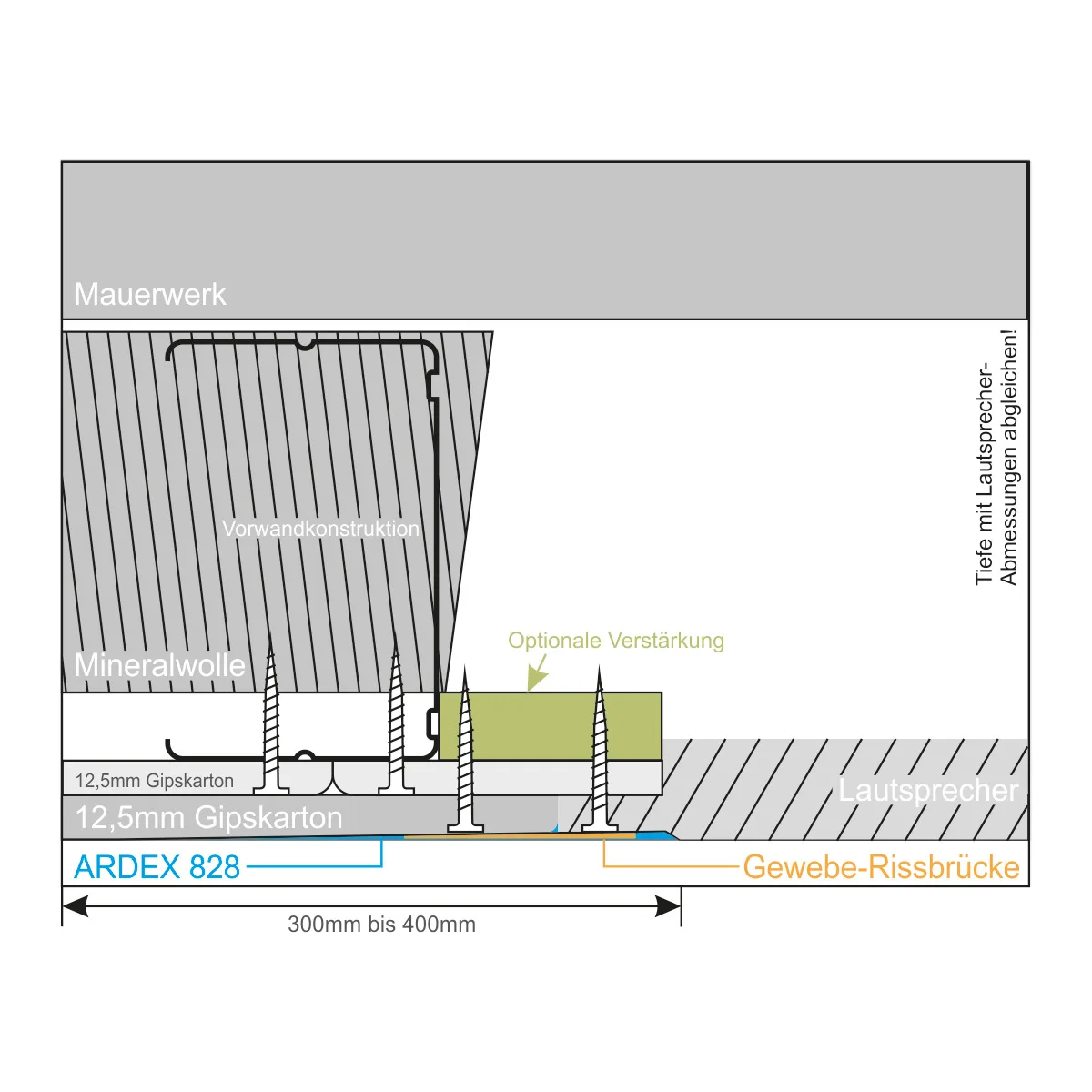

Trockenbau zweilagig – 2 x 12,5mm
Wichtig. Weil alle Lautsprecher kraftschlüssig mit Wand und Decke verbunden sind, kann ihr Schall auch in benachbarte Räume gelangen. Ein Mangel ist das nicht.
- 1.GIPSKARTON-KONSTRUKTION ZWEILAGIG
Ordnen Sie die Profile der Konstruktion beim Herstellen der Einbauöffnung so an, dass sie nahe am unsichtbaren Lautsprecher zu liegen kommen. Fertigen Sie in der ersten Lage Gipskarton ein Loch, das kleiner ausfällt als der Lautsprecherrand, damit sich dieser damit verschrauben lässt. Der Lautsprecher trägt 14mm auf, die Gipskarton Platte 12,5mm – diesen kleinen Versatz von 1,5mm gleichen Sie aus, indem Sie rings um den Lautsprecher auf 300mm bis 400mm Breite Feinspachtel auftragen, ARDEX 828 READY oder ein vergleichbares Produkt.
- 2.DIE LAUTSPRECHERLEITUNG
Nach Vorgabe des Fachplaners ist zu jeder Lautsprecherposition ein Lautsprecher Installationskabel zu ziehen.
- 3.DEN HOHLRAUM DÄMMEN
Mineralwolle dämmt den Hohlraum in Wand oder Decke.
- 4.DEN LAUTSPRECHER ANSCHLIESSEN
Beim Anschließen der Lautsprecherkabel unbedingt auf die Polarität achten. Das heißt: Die markierte Ader, zum Beispiel die rote, gehört an die rote (+) Lautsprecherklemme.
- 5.DEN LAUTSPRECHER PRÜFEN
Sichern Sie den Lautsprecher anschließend mit 4 Schrauben in der Einbauöffnung. Ob er einwandfrei arbeitet, prüfen Sie danach mit einem Audiosignal.
- 6.FEST MIT DEM RAHMEN VERBINDEN
Verschrauben Sie den Lautsprecher fest mit dem Rahmen und nehmen Sie dafür die Schnellbauschrauben.
- 7.DEN LAUTSPRECHER ÜBERSPACHTELN
Kleben beziehungsweise befestigen Sie die Rissbrücke ringsum. Was an Fuge übrig bleibt, spachteln Sie samt Rissbrücke auf Höhe der fertigen Wandoberfläche zu. Weil der Lautsprecher 14mm aufträgt und die Gipskarton Platte 12,5mm, bleibt ein Versatz von 1,5mm; gleichen Sie ihn aus, indem Sie auf 300mm bis 400mm Breite rings um den Lautsprecher spachteln, etwa mit ARDEX 828 READY.
- 8.DIE FERTIGE OBERFLÄCHE
Sobald die Oberfläche bündig zur GK-Platte glatt geschliffen ist, kann die Wand ihren Abschluss bekommen: Acryl-Farbe, eine leichte Tapete oder auch Malervlies.
Massives Mauerwerk mit MC FRAME
Wichtig. Weil alle Lautsprecher kraftschlüssig mit Wand und Decke verbunden sind, kann ihr Schall auch in benachbarte Räume gelangen. Ein Mangel ist das nicht.
Ein hart poröser Anstrich ist ungeeignet.
- 1.DIE WANDNISCHE ANLEGEN
Kleiner als die Backbox samt Hilfsplatte darf die Nische nicht ausfallen – weder in der Breite noch in der Höhe noch in der Tiefe.

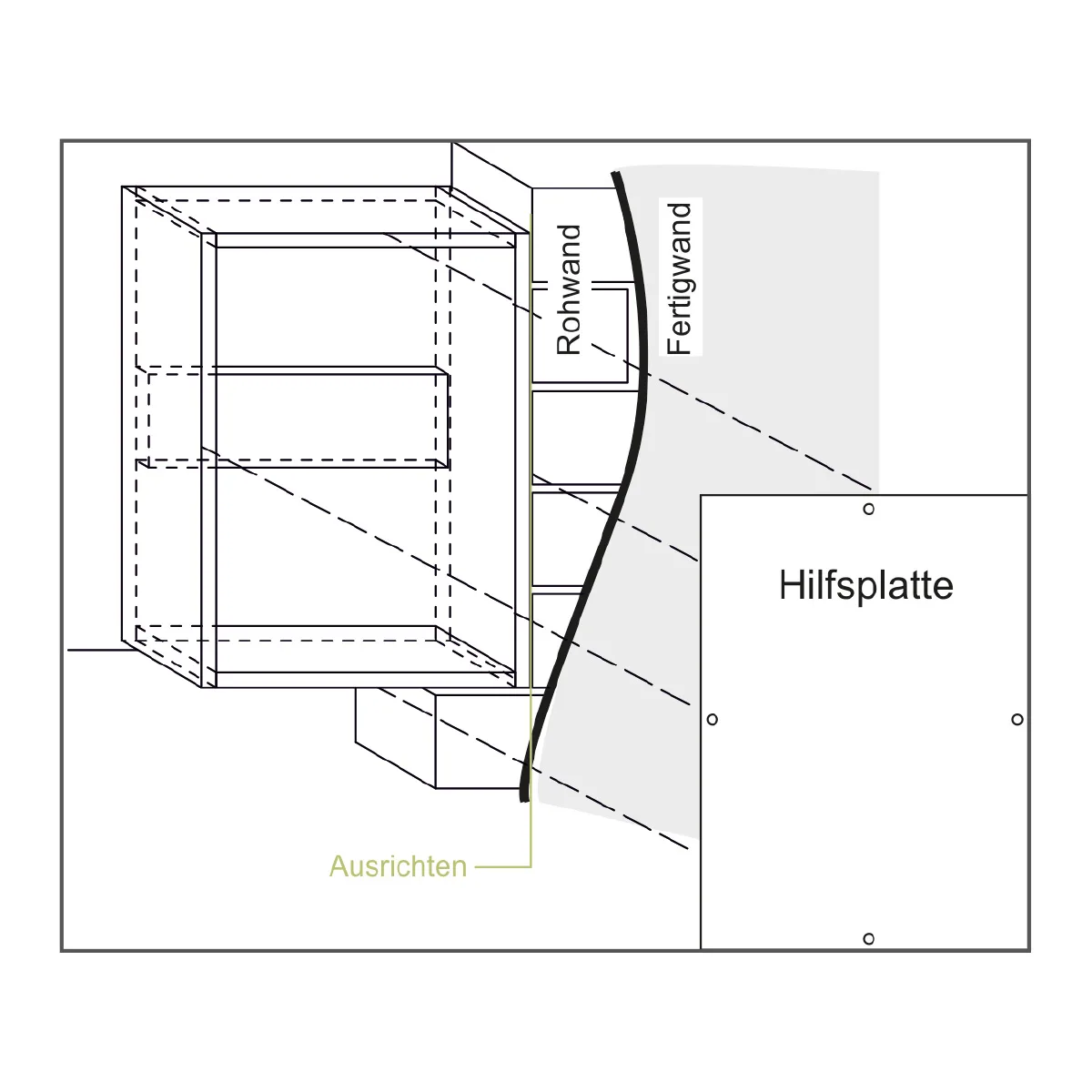

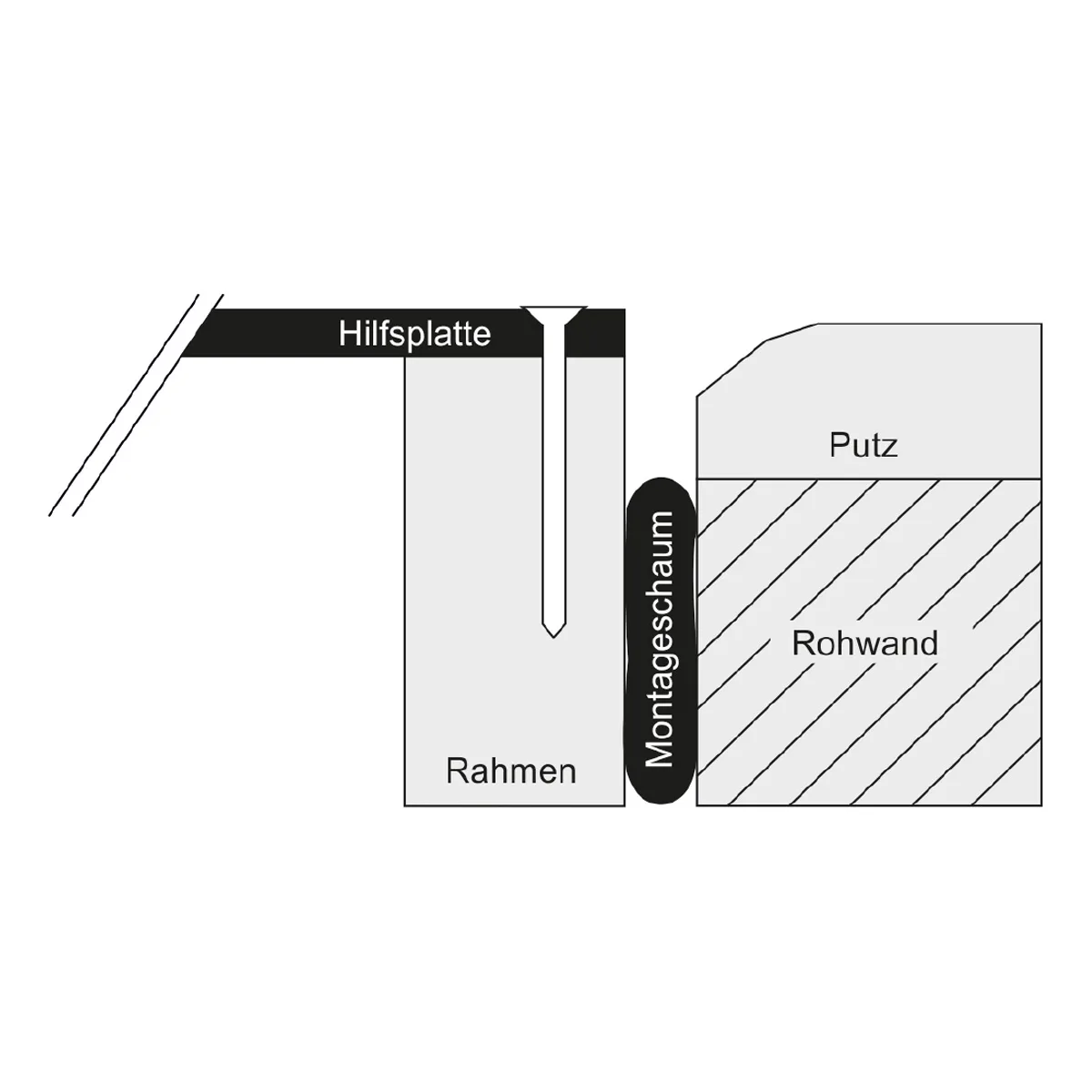

- 2.DEN RAHMEN SETZEN
Richten Sie den Rahmen samt Hilfsplatte flächenbündig zur späteren Fertigwandoberfläche aus, verkeilen Sie ihn und schäumen Sie ihn aus. Nehmen Sie danach die Hilfsplatte ab und verdübeln Sie den Rahmen zusätzlich mit der Wand. Den Spalt, der zum Mauerwerk hin offen bleibt, schäumen Sie mit Montageschaum aus.
- 3.DEN HOHLRAUM DÄMMEN
Mineralwolle dämmt den Hohlraum in Wand oder Decke.
- 4.DEN LAUTSPRECHER ANSCHLIESSEN
Beim Anschließen der Lautsprecherkabel unbedingt auf die Polarität achten. Das heißt: Die markierte Ader, zum Beispiel die rote, gehört an die rote (+) Lautsprecherklemme.
- 5.DEN LAUTSPRECHER PRÜFEN
Sichern Sie den Lautsprecher anschließend mit 4 Schrauben in der Einbauöffnung. Ob er einwandfrei arbeitet, prüfen Sie danach mit einem Audiosignal.
- 6.FEST MIT DEM RAHMEN VERBINDEN
Verschrauben Sie den Lautsprecher fest mit dem Rahmen und nehmen Sie dafür die Schnellbauschrauben.

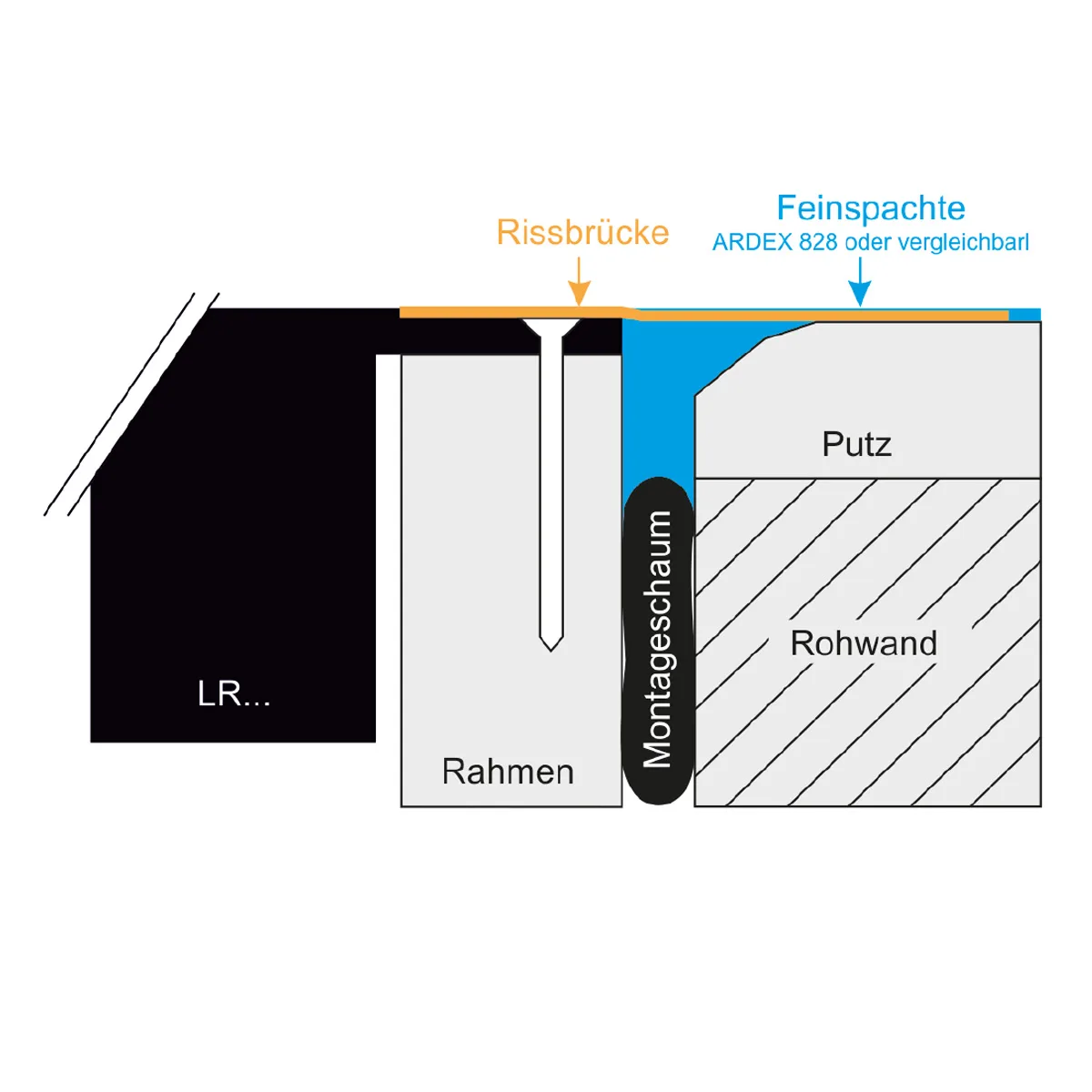

- 7.DEN LAUTSPRECHER ÜBERSPACHTELN
Kleben beziehungsweise befestigen Sie die Rissbrücke ringsum. Was an Fuge übrig bleibt, spachteln Sie samt Rissbrücke auf Höhe der fertigen Wandoberfläche zu. Nutzen Sie dafür etwa ARDEX 828 READY und spachteln Sie auf 300mm bis 400mm Breite rings um den Lautsprecher, damit ein möglicher Versatz zwischen Lautsprecher und Wand verschwindet.
- 8.DIE FERTIGE OBERFLÄCHE
Sobald die Oberfläche bündig zur GK-Platte glatt geschliffen ist, kann die Wand ihren Abschluss bekommen: Acryl-Farbe, eine leichte Tapete oder auch Malervlies.
