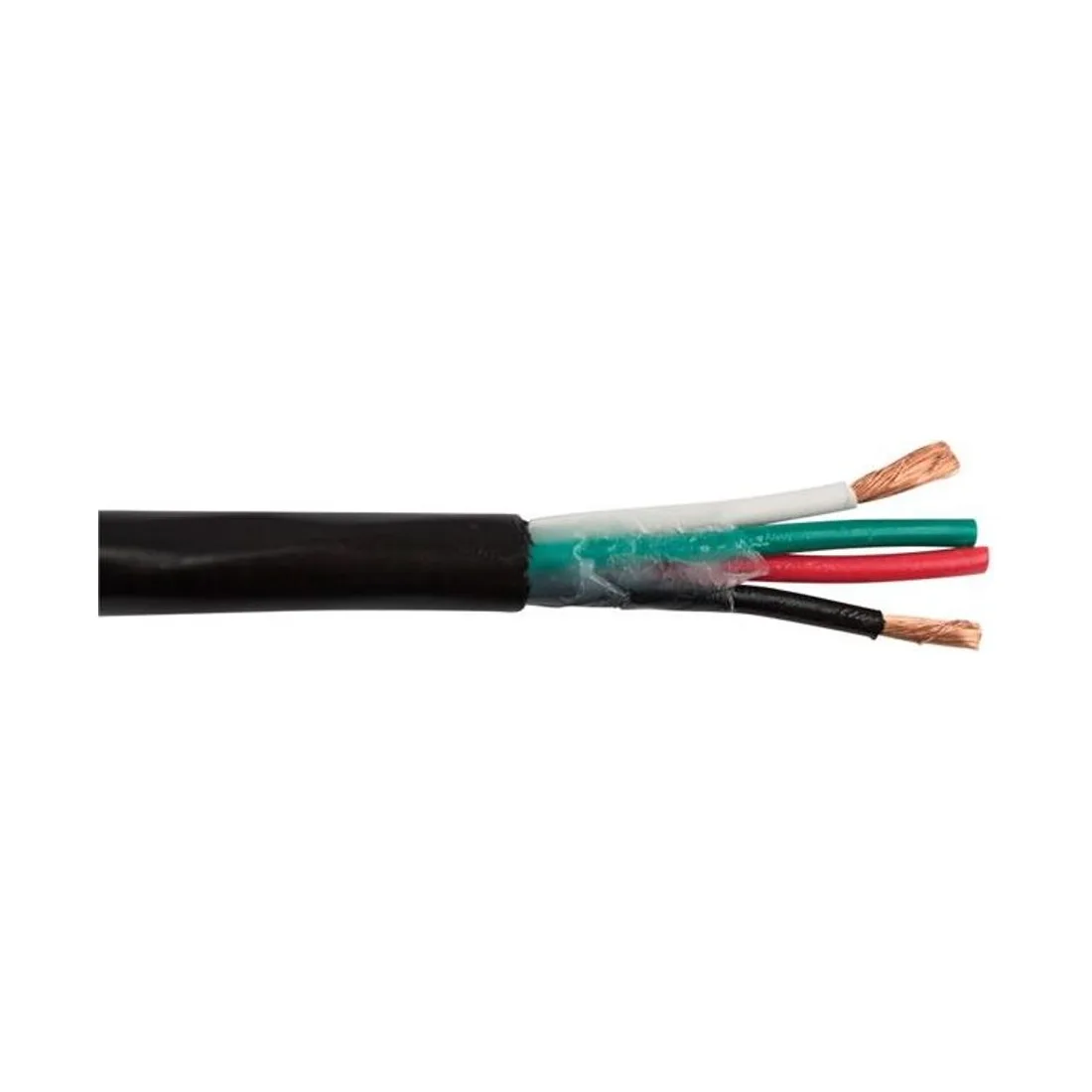

Structured Cable Products 14-4 DB – gelgefülltes vieradriges Lautsprecherkabel für die Verlegung im Erdreich

Vier Adern im Graben – wann sich das anbietet

Außenanlagen entstehen fast immer sternförmig: Von einem Verteilerpunkt am Haus laufen Leitungen zu Lautsprechern an der Terrasse, am Weg, am Teich. Häufig folgen zwei dieser Leitungen über weite Strecken derselben Trasse und trennen sich erst kurz vor dem Ziel. Genau dort ist das vieradrige SCP 14-4 DB die passende Wahl: Ein Strang von 8,2 Millimetern Außendurchmesser übernimmt die Aufgabe zweier zweiadriger Kabel, und der Graben muss nur ein Kabel aufnehmen. Die Adern sind schwarz, rot, weiß und grün ausgeführt, sodass zwei Paare eindeutig zu bilden sind. Eine zweite, oft übersehene Anwendung ist die Reserve: Wer heute nur einen Lautsprecher setzt, aber weiß, dass ein zweiter folgen wird, legt die vieradrige Leitung und lässt zwei Adern zunächst unbeschaltet. Nachträglich eine weitere Leitung in einen fertigen Garten zu bringen, ist der deutlich größere Eingriff. Zu berücksichtigen ist der Biegeradius von mindestens 125 Millimetern; an Hausdurchführungen und in Verteilerkästen im Freien muss dieser Raum vorhanden sein. Wo nur ein einzelner Lautsprecher versorgt wird, bleibt die zweiadrige Ausführung die schlankere Lösung. Die Entscheidung darüber fällt am Reißbrett, nicht im offenen Graben.

Gelfüllung, Mantel und Verhalten im Erdreich

Der Aufbau folgt demselben Grundgedanken wie bei allen Kabeln dieser Reihe: kein Hohlraum, in dem sich Wasser sammeln kann. Die vier isolierten Adern sind mit einem PE-Band umwickelt, der verbleibende Raum ist mit einem Gel gefüllt, das der Hersteller ausdrücklich gegen Feuchtigkeit und gegen Temperaturwechsel vorsieht. Der Mantel besteht aus LLDPE, ist schwarz eingefärbt und wird auf der Produktseite als UV- und sonnenlichtbeständig beschrieben – eine Eigenschaft, die dort zählt, wo ein Stück der Leitung sichtbar bleibt, etwa an einer Hauswand, an einem Pfosten oder im Übergang zu einem Verteilerkasten. Die Mantelmasse betragen mindestens 0,70 und im Mittel 0,80 Millimeter Wandstärke bei 8,2 Millimetern Außendurchmesser. Ein Nylon-Reißfaden erlaubt es, den Mantel beim Konfektionieren aufzutrennen, ohne die Aderisolierung anzuschneiden. Der Betriebsbereich reicht von minus 20 bis plus 75 Grad Celsius, verlegt werden sollte zwischen 0 und 40 Grad Celsius. Diese Verlegegrenze ist im Außenbereich keine Formalie, denn im Winter wird der Mantel steif und ein enger Bogen im kalten Graben kann Schaden anrichten, der erst später auffällt. Ein milder Tag im Frühjahr ist im Zweifel die bessere Wahl.

Elektrische Kennwerte, Regelwerk und Kennzeichnung

Die vier Leiter sind gleich aufgebaut und mit höchstens 9,2 Ohm je Kilometer bei 20 Grad Celsius angegeben, die Nennspannung beträgt 300 Volt. Kapazität und Wellenwiderstand sind getrennt für benachbarte und gegenüberliegende Adern ausgewiesen: 26 beziehungsweise 19,6 Pikofarad je Fuß sowie 70 beziehungsweise 86 Ohm. Daraus folgt die praktische Regel, ein Lautsprecherpaar aus zwei benachbarten Adern zu bilden, damit beide Kanäle unter gleichen Bedingungen arbeiten. Für den Isolationswiderstand sind mindestens 50 Megaohm mal Kilometer angegeben, für die Durchschlagfestigkeit mindestens 1,5 Kilovolt Wechselspannung bei einer Prüfspannung von 800 Volt je Minute. Im Feld für Regelwerke führt das Datenblatt dieser vieradrigen Ausführung die EU-Richtlinie 2011/65/EU auf; der Manteldruck weist das Kabel mit dem Vermerk für Außenbereich und Erdverlegung aus. Ergänzt wird der Aufdruck durch eine fortlaufende Fuß- und Metermarkierung und die Felder des Structured Cable Products Cable Labeling System für Zone und Abgang. Gerade bei einer Außenanlage mit mehreren Abzweigen ist diese Beschriftung der einzige Weg, die Zuordnung nach dem Verfüllen des Grabens nachvollziehbar zu halten. Die abgelesenen Marken gehören unmittelbar in den Bestandsplan.

Trassenplanung, Auswahl und Bezug über mediacraft

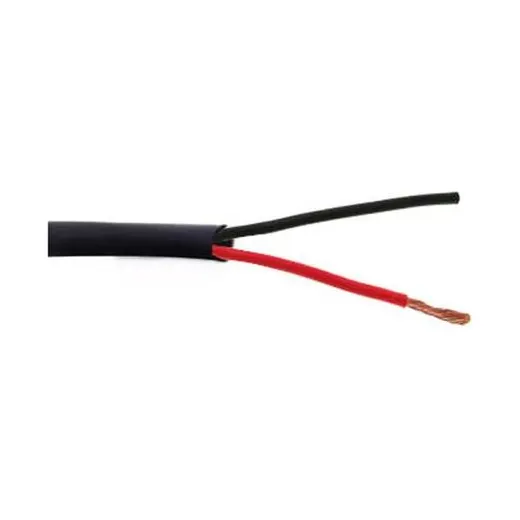

Vor der Auswahl steht die Trassenplanung, nicht umgekehrt. Ermitteln Sie die tatsächliche Leitungslänge einschließlich aller Umwege um Fundamente, Beete und Wege, legen Sie die Verteilerpunkte fest und entscheiden Sie erst dann, welche Abschnitte vieradrig und welche zweiadrig ausgeführt werden. Für Landscape-Lautsprecher, die der Hersteller als Anwendungsfall dieser Reihe nennt, hat sich bewährt, den Verteilerpunkt in einem frostfreien, zugänglichen Schacht oder im Technikraum zu belassen und von dort sternförmig zu arbeiten. Reserveschlaufen an den Endpunkten erlauben ein späteres Versetzen der Lautsprecher um ein bis zwei Meter, ohne die Trasse anzufassen. Structured Cable Products führt diese Bauart in mehreren Aufmachungen und zusätzlich mit verzinntem Leiter, weshalb vor der Bestellung festzulegen ist, welche Ausführung und welche Spulenlänge vorgesehen ist. Wo nur zwei Adern benötigt werden, steht das zweiadrige Erdkabel derselben Reihe bereit. In Deutschland und Österreich liefert die mediacraft AG das SCP 14-4 DB und begleitet Fachhandel, Installateure, Planer und Architekten von der Trassenskizze bis zur Abstimmung mit den Außenlautsprechern. Auch die Lage des Verteilerpunkts lässt sich dabei früh klären.
