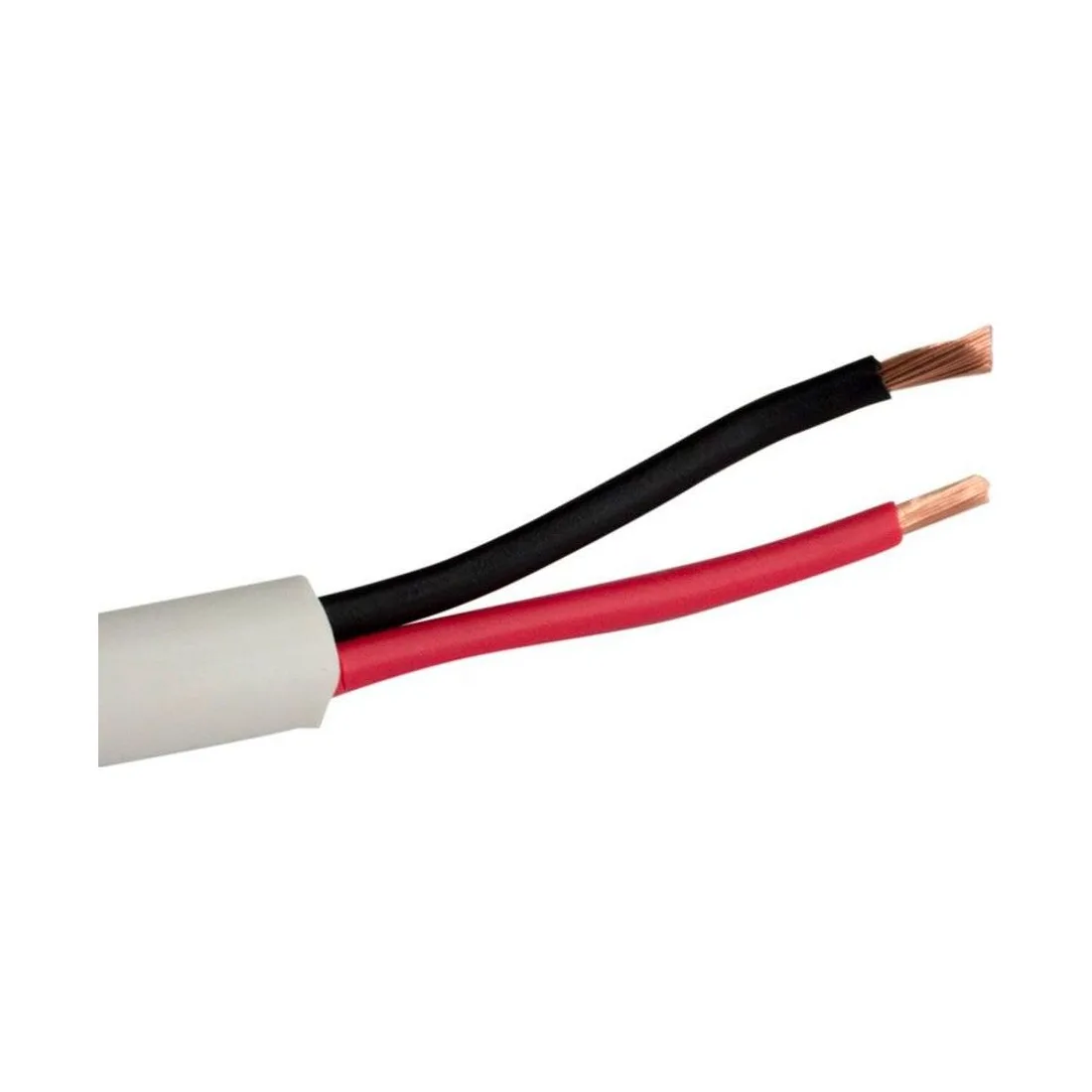

SCP-Lautsprecherkabel OFC: acht Ausführungen für die feste Verlegung

Für die feste Verlegung gebaut

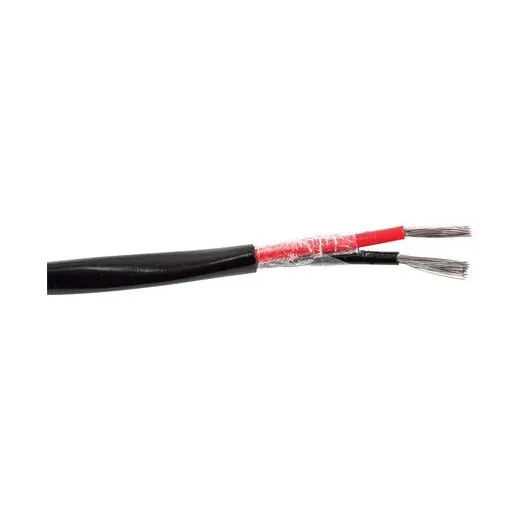

Diese Reihe umfasst acht Lautsprecherkabel für die feste Verlegung in Wand, Decke und Steigzone. Im Bereich Lautsprecherkabel ist sie die Ausführung für alles, was einmal verlegt und danach verputzt oder verkleidet wird. Der Leiter besteht aus sauerstofffreiem Kupfer in feiner Litze, die Adern sind paarweise verdrillt und ungeschirmt, und über ihnen liegt ein Mantel aus PVC. Sechs der acht Ausführungen tragen den Zusatz HD. Deren Mantel ist nach Herstellerangabe runder, biegsamer und gegen Sonnenlicht beständig, weshalb der Hersteller sie ausdrücklich für innen und außen vorsieht. Die beiden übrigen sind für den Innenausbau gedacht. Für Nordamerika nennt der Hersteller die Einstufung als Riser nach UL CMR und cUL FT4, für Europa die Brandklasse Dca-s3,d2,a3 nach EN 50575. Was im Erdreich liegen soll, gehört dagegen nicht in diese Reihe: Dafür führt der Hersteller gelgefüllte Kabel mit verzinntem Kupfer und einem Mantel aus LLDPE. Und für Gebäude mit erhöhter Anforderung an das Brandverhalten gibt es eine halogenfreie Reihe. Zwei Angaben runden die Einordnung ab. Der Hersteller nennt für den Betrieb einen Bereich von minus 20 bis 75 Grad, und er gibt für Isolierung und Mantel Zugfestigkeiten von 13,8 und 11,7 Megapascal an. Beides sind Werte für eine Leitung, die Jahrzehnte in einer Wand liegt.

Acht Ausführungen, zwei Querschnitte

Die Reihe führt zwei Querschnitte in je zwei Belegungen, dazu verschiedene Mäntel, Farben und Längen. Mit 2,08 Quadratmillimetern je Ader, also 14 AWG, gibt es sechs Ausführungen. Als Box mit 152 Metern in Weiß stehen das 14/2OFC WT D und das 14/4OFC WT D zur Wahl. Dazu kommen die verstärkten Ausführungen 14/2OFC HD WT D und 14/4OFC HD WT D in derselben Menge. Als Rolle mit 305 Metern stehen das 14/2OFC HD WT 1000 in Weiß und das 14/4OFC HD BK 1000 in Schwarz zur Wahl. Mit 3,3 Quadratmillimetern je Ader, also 12 AWG, kommen das 12/2OFC HD WT D und das 12/4OFC HD WT D hinzu, beide verstärkt, weiß und mit 152 Metern. Zwei Adern führen einen Lautsprecher, vier Adern zwei Lautsprecher in einem Strang oder ein Paar bis zu einer Abzweigstelle. Die Außendurchmesser nennt der Hersteller mit 6,30 und 8,0 Millimetern bei den einfachen Ausführungen sowie mit 7,40 bis 9,8 Millimetern bei den HD-Ausführungen. Alle tragen eine Metermarkierung. Für die Menge gilt eine einfache Regel: Die Box mit 152 Metern reicht für einen Raum mit mehreren Lautsprechern, die Rolle mit 305 Metern für ein ganzes Geschoss. Der Hersteller liefert nach eigener Angabe als Reelex-II-Box, als Reel-in-Box oder auf einer Holzspule.

Aufbau und belegte Werte

Der Aufbau steht in den Unterlagen des Herstellers. Bei 14 AWG besteht jede Ader aus 105 Einzeldrähten von 0,16 Millimetern, bei 12 AWG aus 65 Einzeldrähten von 0,254 Millimetern, jeweils aus blankem sauerstofffreiem Kupfer. Die Isolierung ist aus PVC, die Adern sind verdrillt, im ersten Paar schwarz und rot, im zweiten grün und weiß. Dazu kommt ein Reißfaden aus Nylon. Der Mantel der HD-Ausführungen ist 0,95 Millimeter dick und UV-beständig. Für den Biegeradius nennt der Hersteller bei 14 AWG 57,6 Millimeter bei einem Paar und 66,4 Millimeter bei zwei Paaren. Der Gleichstromwiderstand liegt bei 14 AWG bei höchstens 8,8 Ohm je Kilometer und bei 12 AWG bei höchstens 5,6 Ohm je Kilometer. Die Impedanz ist mit 62 beziehungsweise 77 Ohm angegeben. Der Betriebstemperaturbereich reicht von minus 20 bis 75 Grad, verlegt und gelagert wird zwischen 0 und 40 Grad. Zwei weitere Angaben stehen in den Blättern der einfachen Ausführungen. Dort nennt der Hersteller den Biegeradius mit dem Fünfzehnfachen des Außendurchmessers, also 95 Millimetern bei zwei Adern und 120 Millimetern bei vier. Die Spannungsfestigkeit ist mit mindestens 1,5 Kilovolt Wechselspannung angegeben. Die Adern sind nach Herstellerangabe 33 Millimeter lang verdrillt, also rund 30 Mal je Meter, bei 12 AWG 40 Millimeter und 25 Mal je Meter. Der hohe Litzenanteil dient nach seiner Angabe einer geringen Verzerrung.

Welche Ausführung wohin gehört

Die Auswahl folgt drei Fragen. Die erste ist der Querschnitt: 2,08 Quadratmillimeter sind der übliche Wert für Wohnräume, 3,3 Quadratmillimeter die Reserve für lange Wege und hohe Pegel. Die zweite ist die Zahl der Adern, also zwei je Lautsprecher oder vier bis zu einer Abzweigstelle. Die dritte ist der Ort: Wo die Leitung zeitweise im Freien liegt oder Sonnenlicht ausgesetzt ist, gehört eine HD-Ausführung mit UV-beständigem Mantel hin. Bei der Menge entscheidet die Verpackung: Die Box mit 152 Metern lässt sich nach Herstellerangabe ohne Verdrehen abziehen, die Rolle mit 305 Metern ist die Wahl für mehrere Räume in einem Zug. Gefertigt wird nach UL 444, UL 13 und NEC Article 725, dazu nennt der Hersteller RoHS, REACH und CE. Geführt wird die Reihe von der mediacraft AG, die auch zu Farben und Rollenlängen Auskunft gibt. Zwei Dinge gehören am Einbautag in die Unterlagen: die verlegte Länge je Strang, abgelesen an der Metermarkierung, und die Zuordnung der Adern zum Lautsprecher. Nach dem Verputzen ist beides nicht mehr zu erkennen.
