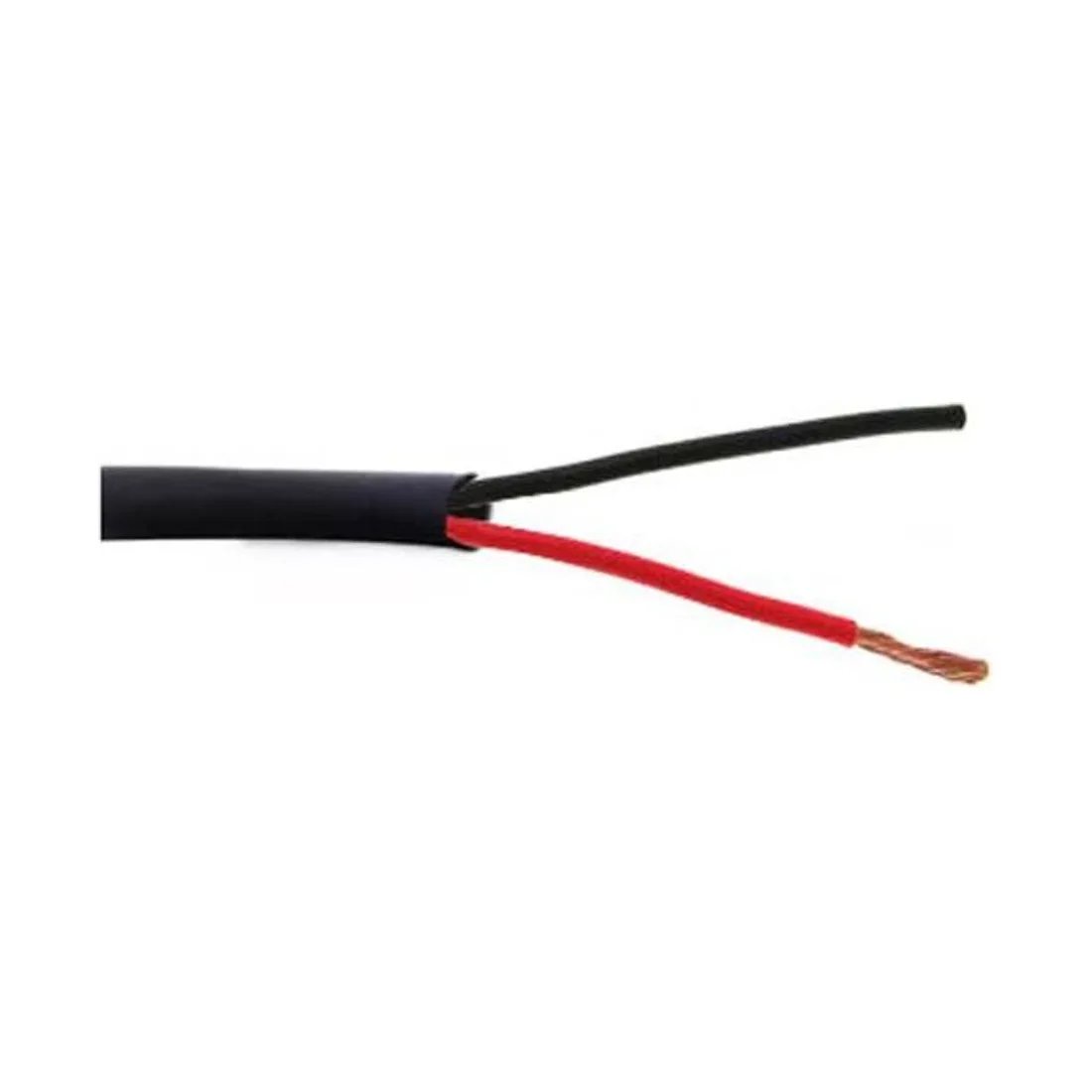

Structured Cable Products 14-2 DB – gelgefülltes Lautsprecherkabel für die direkte Verlegung im Erdreich

Warum dieses Kabel ohne Leerrohr in den Boden darf

Ein Lautsprecherkabel im Erdreich hat zwei Gegner: Wasser und Frost. Das SCP 14-2 DB begegnet beiden über seinen Aufbau. Die isolierten Adern sind mit einem PE-Band umwickelt und in ein Gel eingebettet, das den Raum zwischen Adern und Mantel ausfüllt. Wo kein Hohlraum bleibt, kann sich auch kein Wasser sammeln und bei Frost ausdehnen; eine punktuelle Verletzung des Mantels führt deshalb nicht dazu, dass Feuchtigkeit über die gesamte Länge in das Kabel wandert. Der Mantel besteht aus LLDPE, einem Polyethylen, das Structured Cable Products ausdrücklich für die Direktverlegung vorsieht und mit dem Aufdruck CMX OUTDOOR / DIRECT BURIAL kennzeichnet. Nach Herstellerangabe darf das Kabel ohne Schutzrohr unmittelbar im Erdreich liegen. Für die Baustelle bedeutet das, dass der Graben nur einmal geöffnet werden muss. Wer dennoch ein Leerrohr legt, gewinnt die Möglichkeit, später nachzuziehen – eine Entscheidung, die vor dem Aushub fallen sollte und nicht danach. Unabhängig davon gelten die üblichen Regeln der Erdverlegung: ausreichende Tiefe unterhalb der Bearbeitungsschicht, ein Sandbett ohne scharfkantige Steine und eine Trassenmarkierung, damit der nächste Spatenstich das Kabel nicht findet.

Leiteraufbau, Leiterwiderstand und die Länge der Wege

Der Leiter ist aus 105 Einzeldrähten von je 0,16 Millimetern verseilt und in blankem sauerstofffreiem Kupfer ausgeführt, für das der Hersteller 99,97 Prozent Reinheit angibt. Die feine Verseilung macht das Kabel biegsam genug, um es im Graben um Ecken und an Bauteilen vorbeizuführen, ohne dass einzelne Drähte brechen. Elektrisch entscheidend ist der Leiterwiderstand von höchstens 9,2 Ohm je Kilometer bei 20 Grad Celsius. Außenbeschallung bedeutet fast immer lange Wege: Von der Technikzentrale im Haus bis zum letzten Lautsprecher hinter der Hecke kommen rasch mehrere Dutzend Meter zusammen, und der Widerstand der Leitung liegt in Reihe zum Lautsprecher. Bei niederohmigen Lautsprechern fällt dieser Anteil deutlich stärker ins Gewicht als bei einer Anlage mit Übertragern. Planer sollten die Trassenlänge deshalb vor der Auswahl des Leiterquerschnitts ermitteln und nicht umgekehrt. Die Nennspannung von 300 Volt und die Temperaturbewertung von 75 Grad Celsius liegen weit über allem, was eine Lautsprecherleitung im Garten je erreicht; sie beschreiben die Grenzen des Materials, nicht den Betriebsfall. Die Adern sind schwarz und rot ausgeführt, sodass die Polung an beiden Enden ohne Durchklingeln eindeutig bleibt.

Zulassungen, Kälteprüfung und die Beschriftung des Mantels

Das Datenblatt weist das Kabel nach UL 444 aus und nennt die Artikel 725 und 760 des National Electrical Code als Anwendungsbereich; hinzu kommt die Konformität mit der EU-Richtlinie 2011/65/EU zur Beschränkung gefährlicher Stoffe. Geprüft werden ein Isolationswiderstand von mindestens 50 Megaohm mal Kilometer bei 20 Grad Celsius und eine Durchschlagfestigkeit von mindestens 1,5 Kilovolt Wechselspannung. Für die Verlegung im Freien ist vor allem die Kältebiegeprüfung aussagekräftig: vier Stunden bei minus 20 Grad Celsius, anschließend gebogen, ohne dass der Mantel Risse zeigt. Wer im Spätherbst verlegt, hat damit eine belastbare Aussage über das Verhalten des Materials bei niedrigen Temperaturen. Der Mantel trägt neben dem Aufdruck für die Erdverlegung das CE-Zeichen, den Hinweis auf die Stoffbeschränkung, Felder für Zone und Gerät sowie eine fortlaufende Metermarkierung. Diese Markierung gehört zum Kennzeichnungssystem von SCP, mit dem sich Zone und Abgang direkt auf dem Mantel notieren lassen. Auf einer Anlage mit acht Gartenlautsprechern ist das der Unterschied zwischen einer sauberen Dokumentation und einem Nachmittag mit dem Durchgangsprüfer.

Trassenplanung im Außenbereich und Bezug über mediacraft

Das SCP 14-2 DB ist die zweiadrige Grundvariante der Direct-Burial-Reihe und führt zu jedem Lautsprecher eine eigene Leitung. Für Landscape-Lautsprecher, die entlang eines Weges oder in einem Beet verteilt sind, ist das der übliche Aufbau: eine Stichleitung je Gerät, sternförmig von einem Verteilerpunkt aus. Planer und Architekten sollten die Trassen früh in den Außenanlagenplan aufnehmen, denn nach dem Pflastern und Bepflanzen ist jede Korrektur ein Eingriff in die fertige Fläche. Empfehlenswert ist außerdem eine Reserveschlaufe an jedem Lautsprecherstandort, damit sich das Gerät später versetzen lässt, ohne die Leitung zu verlängern. Wo vier Adern zu einem Punkt geführt werden sollen, etwa zu zwei benachbarten Lautsprechern, bietet Structured Cable Products mit dem vieradrigen SCP 14-4 DB ein Gegenstück derselben Bauart. Vor der Bestellung ist zu klären, welche Spulenlänge und welche Leiterausführung vorgesehen ist, denn SCP führt diese Bauart auch mit verzinntem Leiter und in mehreren Aufmachungen. In Deutschland und Österreich liefert die mediacraft AG das SCP 14-2 DB und unterstützt Fachhandel, Installateure, Planer und Architekten bei Trassenführung, Querschnittswahl und der Abstimmung mit den vorgesehenen Außenlautsprechern.
