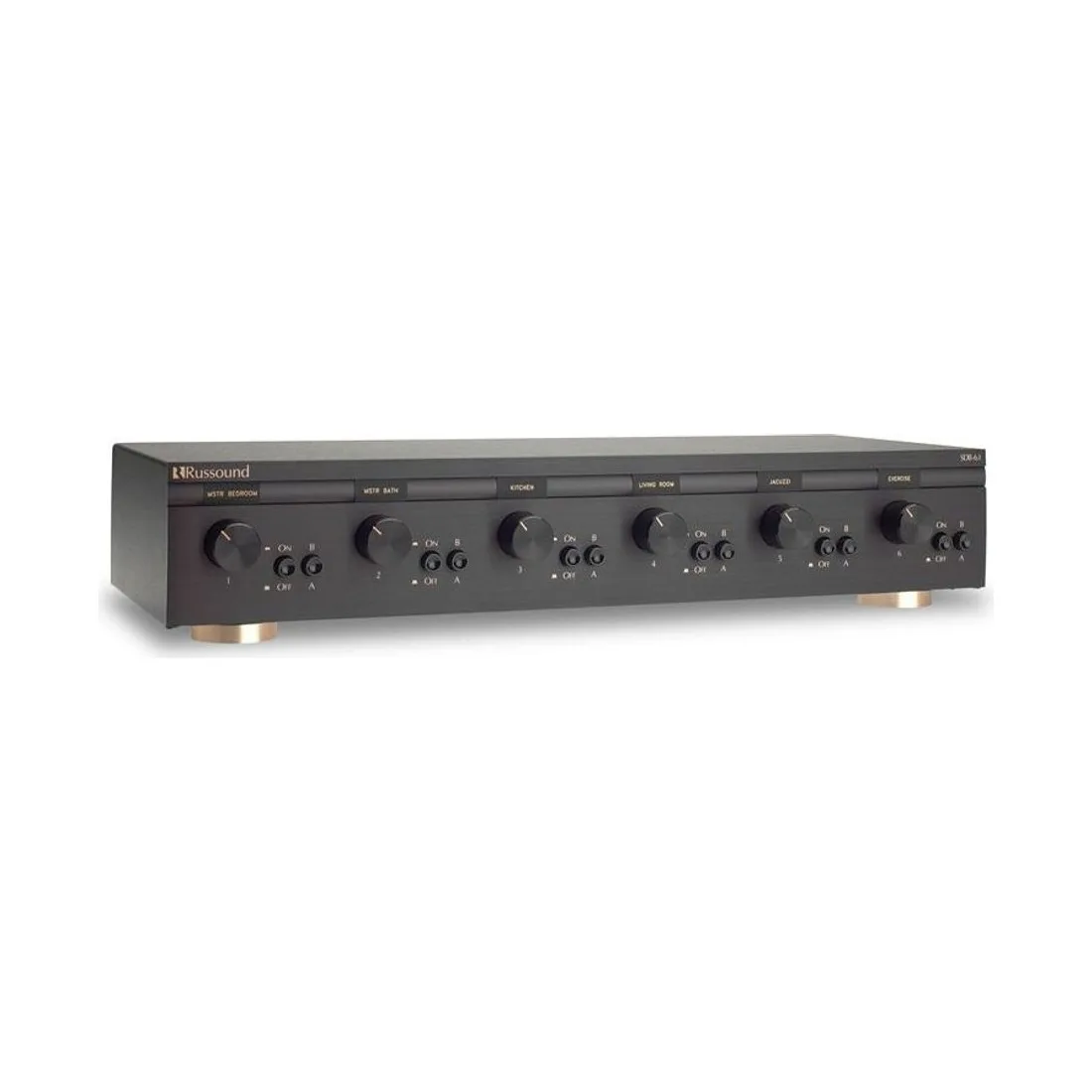

Russound SDB-6.1 – sechs Zonen aus zwei Verstärkerquellen

Sechs Lautsprecherpaare an zwei Verstärkerquellen

Der SDB-6.1 sitzt zwischen Verstärker und Lautsprechern und verteilt, was von vorn kommt, auf bis zu sechs Paare. Die Besonderheit gegenüber einem einfachen Verteiler liegt in den zwei Eingängen: Es lassen sich zwei verstärkte Quellen anschließen, und für jede der sechs Zonen wird getrennt festgelegt, ob sie an A oder an B hängt. Damit entsteht aus einem einzigen Gerät eine Zweizonen-Anlage mit sechs Ausgabestellen – etwa eine Hintergrundbeschallung für den Verkaufsraum und ein zweites Programm für Büro und Lager, oder im Wohnhaus die Hausmusik gegen den Fernsehton im Wohnzimmer. Jede Zone besitzt zusätzlich einen Ein/Aus-Schalter, sodass ein Raum vollständig stumm bleibt, ohne dass an der Verkabelung etwas geändert werden müsste. Für die Planung ist wichtig, was das Gerät nicht ist: Es enthält keine Verstärker und keine Quellen. Die Leistung stammt vollständig aus den vorgeschalteten Endstufen, und die Zahl der gleichzeitig unterschiedlichen Programme bleibt bei zwei. Wer mehr getrennte Inhalte braucht, landet bei einem Zonenverstärker, nicht bei einem Verteiler. Diese Abgrenzung sollte im Beratungsgespräch fallen und nicht erst nach dem Einbau, weil sie die gesamte Systemarchitektur bestimmt.

Autoformer und Jumper – warum die Last beherrschbar bleibt

Sechs parallel geschaltete Lautsprecherpaare würden einen Verstärker ohne Gegenmaßnahme in einen Lastbereich zwingen, den er nicht dauerhaft verträgt: Die Gesamtimpedanz sinkt mit jedem zusätzlichen Paar, der Strom steigt, und am Ende steht das Gerät im Schutz oder läuft heiß. Der SDB-6.1 begegnet dem mit Autoformern statt mit Widerständen. Er dämpft nicht, indem er Leistung verheizt, sondern indem er die Last transformiert, und hebt dabei die Impedanz an, die der Verstärker sieht. Interne Jumper stellen das Gerät auf die angeschlossenen Lautsprecher ein – auf 4 Ohm oder auf 8 Ohm; die Nennimpedanz des Verteilers selbst beträgt 4 Ohm. Zulässig sind 200 Watt RMS Dauerleistung pro Kanal. Für den Integrator heißt das zweierlei: Die Jumperstellung gehört in die Dokumentation, weil sie nach dem Schließen des Gehäuses unsichtbar ist, und die Rechnung über die Gesamtlast gehört vor die Installation. Wer sechs Paare mit unterschiedlicher Impedanz mischt, sollte die kritischste Kombination zugrunde legen und nicht einen Mittelwert. Sinnvoll ist außerdem, alle sechs Zonen gleichartig zu bestücken, weil eine gemischte Anlage bei jeder späteren Änderung neu gerechnet werden muss.

Regler, Beschriftung und Anschlusstechnik

Jede der sechs Zonen hat ihren eigenen Lautstärkeregler mit zwölf Stufen und 42 Dezibel Gesamtdämpfung. Dieser Wert ist der praktisch bedeutsame: Er beschreibt, wie weit sich ein Raum gegenüber den anderen absenken lässt, bevor der Ein/Aus-Schalter die einzige verbleibende Stufe ist. Für eine Anlage, in der die Räume sehr unterschiedlich laut sein sollen – Verkaufsfläche gegen Büro, Terrasse gegen Schlafzimmer –, ist das der entscheidende Kennwert. Angeschlossen wird über abnehmbare, farbcodierte Steckklemmen für Leiter bis 14 AWG. Die Bauform hat einen handfesten Vorteil bei der Inbetriebnahme: Die Klemmen lassen sich außerhalb des Geräts bestücken, prüfen und beschriften und erst danach aufstecken, was die Arbeit im engen Verteilerschrank erheblich erleichtert und Verwechslungen vorbeugt. Bedruckte Raumbeschriftungen liegen bei und sollten auch benutzt werden – sechs identisch aussehende Klemmenpaare sind nach zwei Jahren nicht mehr aus dem Gedächtnis zuzuordnen. Russound nennt für den Versand 18,4 × 4,8 × 9,7 Zoll. Für die Fachplanung sind diese Versandmaße als Obergrenze zu lesen; das Nettomaß ist bei Bedarf beim Hersteller zu erfragen.

Projektierung und Bezug über mediacraft

Der SDB-6.1 ist die größte Ausführung seiner Reihe; für kleinere Anlagen führt Russound den SDB-4.1 mit vier und den SDB-2.1 mit zwei Paaren. Die Auswahl sollte nicht nach dem heutigen Bedarf erfolgen, sondern nach dem absehbaren: Ein Verteiler wird einmal in den Schrank gesetzt und verkabelt, und eine spätere Erweiterung bedeutet, alle Leitungen erneut aufzulegen. Typische Einsatzorte sind Ladenflächen, Gastronomie, Praxen und Kanzleien sowie Wohnhäuser mit vielen fest verlegten Lautsprecherpaaren und ohne durchgängige Netzwerksteuerung. Für Planer und Architekten sind Platz im Verteilerschrank und der Zugang zu den Reglern die beiden Punkte, die früh feststehen müssen – ein Verteiler, an dessen Frontplatte niemand herankommt, verliert die Hälfte seines Nutzens. Für Integratoren gehören Jumperstellung, Zonenzuordnung und Beschriftung in die Übergabe. mediacraft liefert den Russound SDB-6.1 an Fachhandel, Installationsbetriebe, Planer und Architekten und unterstützt bei der Lastrechnung, bei der Wahl der passenden Baugröße und bei der Abgrenzung zu einer Lösung mit Zonenverstärker. Auch die Frage, ob die Lautstärke besser am Verteiler oder an Wandreglern in den Räumen eingestellt wird, gehört in diese Vorabstimmung.
