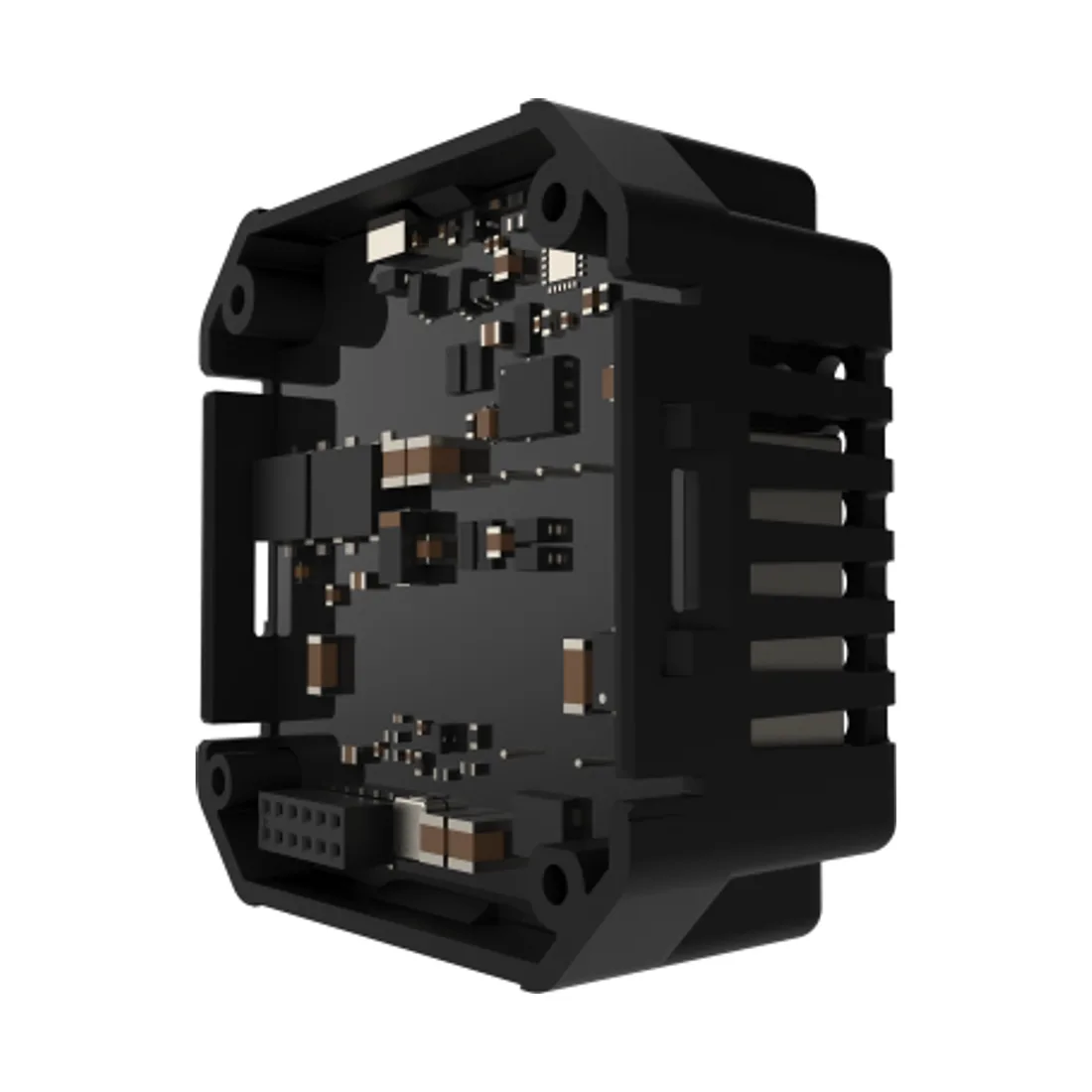

IPORT CONNECT PoE+ Adapter – reine Stromversorgung aus der Netzwerkleitung

Der PoE+ Adapter für die reine Stromversorgung

Nicht jede Halterung braucht eine kabelgebundene Netzwerkanbindung. Wo ein iPad über das Funknetz erreichbar ist und lediglich dauerhaft geladen werden soll, genügt ein Bauteil, das aus der Netzwerkleitung nur den Strom entnimmt. Genau das ist die Aufgabe dieses Adapters. Er sitzt in einer Unterputzdose hinter der Halterung, nimmt die eingespeiste Versorgung entgegen und gibt sie über eine Molex-Buchse an die Station oder an die Halterung weiter. Der Hersteller nennt ihn im Datenblatt ausdrücklich Non Network PoE+ Adapter und macht damit die Abgrenzung selbst deutlich. Für die Praxis heißt das eine klare Aufgabenteilung innerhalb derselben Bauform: Wo eine feste Datenverbindung gefordert ist, wird die Ausführung mit Datendurchleitung eingesetzt, wo nur die Ladung sicherzustellen ist, dieser hier. Der Shop-Text beschreibt den Einsatz zutreffend mit der Versorgung der CONNECT PRO Tisch- und Wandstation sowie der Surface Mount Produkte mit USB-C; das deckt sich mit den Angaben des Herstellers. Der Adapter ist damit das gemeinsame Stromteil zweier Produktfamilien.

Werte am Eingang, am Ausgang und am speisenden Switch

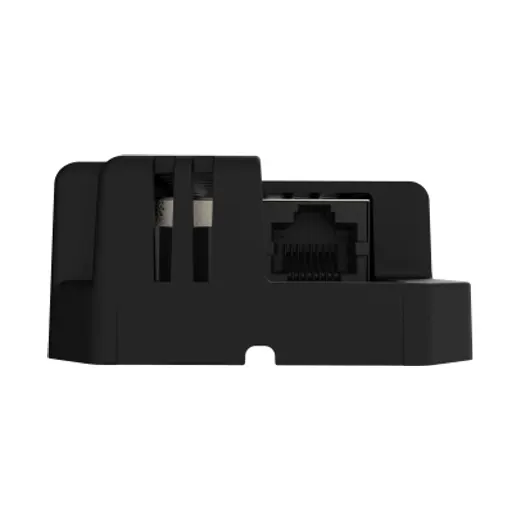

Der Adapter arbeitet nach IEEE 802.3at, also nach dem leistungsstärkeren der beiden verbreiteten Verfahren zur Versorgung über Netzwerkleitungen. Am Eingang nimmt er über RJ45 55 Volt Gleichspannung bei 5,5 Ampere auf. Am Ausgang stellt er über eine Molex-Buchse 5,3 Volt mit 3 Ampere sowie 9 Volt mit 3 Ampere bereit. Der speisende Switch muss dafür 50 bis 57 Volt Gleichspannung und 30 Watt bereitstellen, was in der Planung die wichtigste Größe ist: Ältere Verteilungen liefern häufig nur die schwächere Ausführung und reichen dann nicht aus. Zu prüfen ist außerdem das Gesamtbudget der Verteilung, wenn mehrere Halterungen an derselben Anlage hängen. Steht kein geeigneter Switch bereit, übernimmt der CONNECT PoE+ Injector die Einspeisung an zentraler Stelle. Der zulässige Betriebsbereich liegt bei 0 bis 35 Grad Celsius und 5 bis 95 Prozent Luftfeuchte. An Zertifizierungen führt der Hersteller FCC Part 15B Class B, AS/NZS 60950, AS/NZS CISPR22, EN 55032 in der Fassung von 2015 mit A11 aus 2020 sowie Blaze by Sonance EN 55035 in der Fassung von 2017 mit A11 aus 2020. Wo mehrere Bedienstellen an derselben Anlage geplant sind, empfiehlt es sich, die Leistung je Anschluss und das Gesamtbudget gemeinsam mit dem Netzwerkgewerk zu prüfen, bevor die Wandöffnungen gesetzt werden.

Einbauort und die Halterungen, mit denen er arbeitet

Mit 51,31 mal 51,31 Millimetern Grundfläche, 33,02 Millimetern Tiefe und 0,05 Kilogramm ist der Adapter für den Einbau in eine einfache Dose der Bauformen US1G, EURO1G und UK1G ausgelegt. Für die Ausführung heißt das, dass hinter der Halterung eine Dose gesetzt sein muss, in der neben dem Adapter auch die Leitungsenden Platz finden. Der Hersteller ordnet ihn den CONNECT PRO Stationen zu und führt ihn zugleich im Lieferumfang des aktuellen Surface Mount Systems. Eine dritte Zuordnung ist für Bestandsobjekte interessant: In seinem Power- und Wiring-Guide nennt der Hersteller den Adapter auch für die ältere Surface Mount mit Lightning-Anschluss, dort zusammen mit dem Lightning-auf-Molex-Kabel des Herstellers. Damit besteht ein dokumentierter Weg, eine ältere Halterung auf die heutige Versorgungstechnik umzustellen, ohne die Blende zu tauschen. Zum Lieferumfang zählen der Adapter und eine Informationskarte, die Garantie beträgt ein Jahr. Für die Länge der Netzwerkzuleitung gelten die üblichen Grenzen der gewählten Leitungsart; legen Sie sie gemeinsam mit der Lage der Dose fest, damit der Adapter dort ohne Zug auf der Leitung sitzt.

Abgrenzung, Auswahl und Bezug über mediacraft

Die wichtigste Entscheidung bei diesem Bauteil fällt vor der Bestellung und lautet: Braucht das Gerät an dieser Stelle eine feste Datenverbindung oder nicht. Fällt die Antwort auf Nein, ist dieser Adapter die schlankere Lösung. Fällt sie auf Ja, führt kein Weg an der Ausführung mit Datendurchleitung vorbei, denn beide Teile sehen gleich aus, haben dieselben Abmessungen, dasselbe Gewicht und dieselben elektrischen Werte, unterscheiden sich aber genau in dieser Fähigkeit. Weil man ihnen den Unterschied nach dem Einbau nicht mehr ansieht, gehört die gewählte Ausführung in die Dokumentation der Anlage. Für Planer ist der Adapter die Position, die eine Steckdose am Montageort erspart und damit Wandbild und Ausbau vereinfacht. Für Integratoren ist er zugleich der Punkt, an dem die Netzwerkverteilung geprüft werden muss, weil ohne ausreichende Leistung je Anschluss nichts davon funktioniert. mediacraft klärt vorab, welche Halterung eingesetzt wird, ob eine feste Datenverbindung gebraucht wird und ob die vorhandene Verteilung die geforderte Leistung liefert, und begleitet Fachhandel, Installateure, Planer und Architekten bei Auslegung und Bezug. Auch der dokumentierte Umbauweg für ältere Surface Mount Halterungen lässt sich dort im Einzelfall bewerten.
