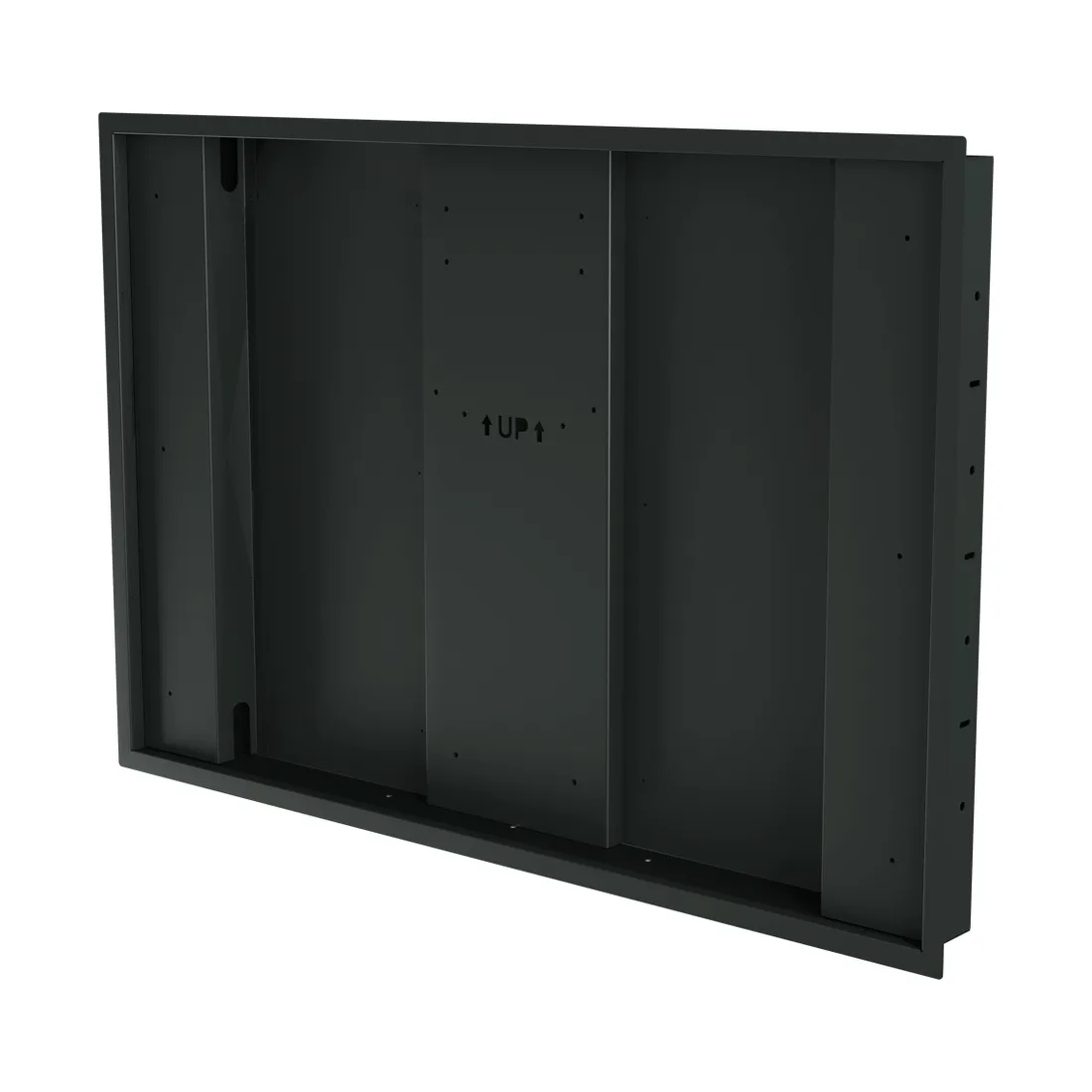

WB80 – Unterputzbox für Großbildschirme bis 90 Zoll an der PS80

Ausschließlich für die PS80 – und für Bildschirme bis 90 Zoll

Die WB80 ist keine universelle Box für die PS-Reihe, sondern nach Herstellerangabe das Aufnahmegehäuse der Schwenkhalterung PS80. Diese Zuordnung ist bindend und sollte vor der Bestellung geprüft werden, weil Lochbilder und Innenaufteilung auf diese eine Halterung abgestimmt sind. Vorgesehen sind Bildschirme von 60 bis 90 Zoll bei einer maximalen Traglast von 120 Kilogramm. Laut Hersteller schwenkt ein 65-Zoll-Bildschirm mit 1500 Millimetern Breite bis 40 Grad. Mit 75 Zoll und 1680 Millimetern Breite sind 35 Grad erreichbar, mit 85 Zoll und 1900 Millimetern noch 30 Grad. Daran wird der Zusammenhang deutlich, der bei großen Bildschirmen die Planung bestimmt. Je breiter das Gerät, desto früher trifft seine innere Kante beim Schwenken auf die Wand, und desto kleiner fällt der erreichbare Winkel aus. Wer einen weiten Schwenk erwartet, muss deshalb entweder die Bildschirmbreite begrenzen oder den Sitzbereich so anordnen, dass ein kleinerer Winkel genügt. Die Halterung PS80 ist getrennt zu bestellen. Ihre Zuordnung zur WB80 sollte in der Bestellung ausdrücklich festgehalten werden, damit Box und Halterung zueinander passen.

Traglast, Bündigkeit und Kabelführung am Scherenarm

Mit einer Traglast von 120 Kilogramm ist die WB80 auf Geräte ausgelegt, die deutlich schwerer sind als übliche Wohnzimmerfernseher. Im eingefahrenen Zustand steht die Bildschirmplatte der Halterung nur rund 18 Millimeter vor der Box, sodass das Großbild fast in der Wandebene sitzt. Die Innenbereiche messen 857 und 290 Millimeter, die Klemmen nehmen Geräte von mindestens 24 bis höchstens 69 Millimetern Bauhöhe auf. Für die Kabelführung stehen Ausbrechöffnungen von 35 und 63 Millimetern sowie ein Durchbruch für eine Anschlussdose bereit. Entscheidend ist der vom Hersteller beschriebene Weg der Leitungen: Sie werden über die obere Ecke der Wandhalterung geführt und dann außen am Scherenarm entlang. Diese Führung ist kein Vorschlag, sondern die Voraussetzung dafür, dass die Kabel den vollen Auszug mitmachen, ohne zu spannen oder in den Mechanismus zu geraten. Bei der Bemessung der Kabellängen ist der maximale Auszug zugrunde zu legen und nicht die eingefahrene Stellung. Als montierbares Zubehör kommen laut Hersteller unter anderem Netzfilter, Baluns, kleine Audiowandler und die Samsung One Connect Box in Frage. Deren Unterbringung in der Box erspart es, die Anschlussbox des Bildschirms in einem Möbel abzustellen und die Verbindung dorthin sichtbar zu führen.

Zerlegte Anlieferung und Montage im Ständerwerk

Die WB80 wird zerlegt angeliefert und muss vor Ort zusammengebaut werden. Bei einem Außenmaß von 1169 mal 863 Millimetern ist das eine sinnvolle Entscheidung des Herstellers. Denn die Anlieferungsmaße der Box betragen 877 mal 595 mal 135 Millimeter, die Verpackung misst 1005 mal 762 mal 267 Millimeter. Für die Baustellenplanung heißt das, Zeit für den Zusammenbau und eine ebene Fläche dafür einzuplanen; zwei Personen sind hierfür angemessen. Befestigt wird die Box an waagerechten Ständern mit einem Achsabstand von höchstens 406,4 Millimetern, wobei je drei obere und untere Löcher sowie seitliche Löcher und Langlöcher zur Verfügung stehen. Die Langlöcher fangen Toleranzen im Ständerwerk auf. Zum Lieferumfang gehören drei Paar Klemmwinkel, vier waagerechte und zwei senkrechte Blendleisten. Die Box wird in RAL 9005 Schwarz seidenmatt lackiert; abweichende RAL-Töne fertigt der Hersteller auf Anfrage. Der Einsatz ist auf den Innenbereich beschränkt und für Schiffe nicht freigegeben. Vor dem Zusammenbau sollte geprüft werden, ob alle Teile vollständig vorliegen, denn eine Nachlieferung bei geöffneter Wand hält den Bauablauf auf.

Großformat planen und Bezug

Bei Bildschirmen dieser Größe verschiebt sich die Reihenfolge der Planung. Zuerst steht die Frage, wie weit der Bildschirm überhaupt schwenken soll und aus welchen Blickrichtungen er gesehen wird; daraus ergibt sich die zulässige Bildschirmbreite, und erst daraus folgt das Gerät. Danach kommen Wandaufbau, Ständerraster und Ausschnitt. Architekten sollten den Ausschnitt von 1169 mal 863 Millimetern früh in die Wandansicht übernehmen, weil eine Öffnung dieser Größe die Anordnung von Ständern, Aussteifungen und Installationen im gesamten Wandfeld bestimmt. Ebenso gehört die Stromversorgung in die Box hinein und nicht daneben, und die Kabellängen sind auf den vollen Auszug zu bemessen. Zu prüfen ist außerdem der Transportweg zur Einbaustelle, auch wenn die zerlegte Anlieferung hier vieles erleichtert. Die WB80 für die PS80 erhalten Kunden in Österreich und Deutschland von der mediacraft AG. Sie unterstützt Fachhandel, Installateure, Planer und Architekten bei der Abstimmung von Bildschirmbreite, Schwenkwinkel und Wandkonstruktion sowie bei der Bestückung des Innenraums. Auch die Frage, welche Halterung zu Bildschirmgewicht und gewünschtem Schwenkwinkel passt, lässt sich dabei früh klären.
