Future Automation WB26 – Wandbox mit Höhenwahl für die PS40 und Platz für die PS55

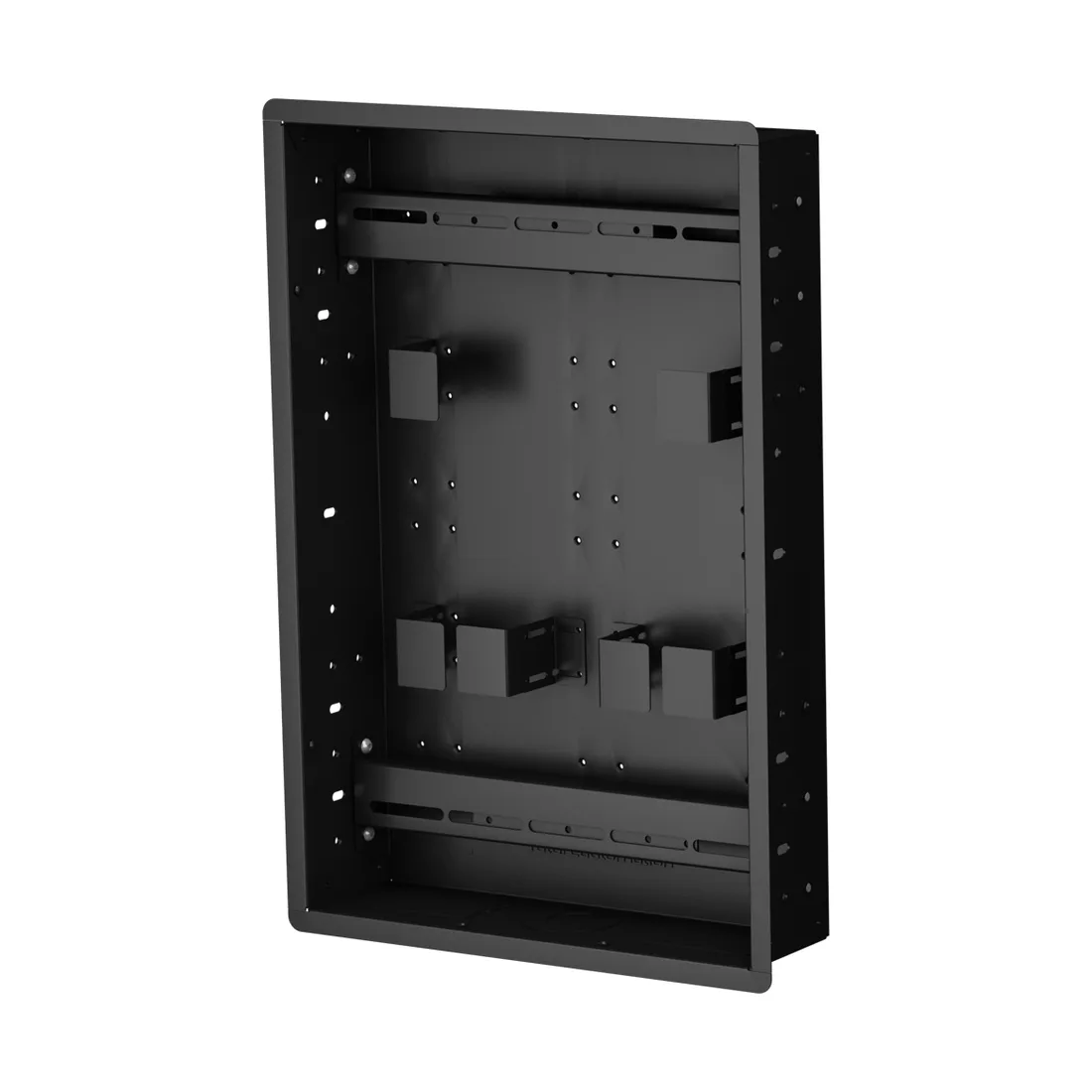

In der Mitte der Reihe aus WB21, WB26 und WB31 steht die WB26 von Future Automation. Sie bietet zwei Wege: Entweder nimmt sie die Schwenkhalterung PS40 in einer von drei Höhen auf, oder sie trägt die größere PS55 in einer mittigen Lage. Mit 660 mm Höhe, 353 mm Breite und 96,5 mm Tiefe passt das hochkant stehende Gehäuse in ein einzelnes Ständerfeld. Sitzt eine PS40 darin, bleibt oberhalb oder unterhalb von ihr zusätzlicher Raum für Technik. Ganz allgemein verstaut die Box Netzteile, Zuspieler, kleine Verstärker und Signalverteiler hinter dem Bildschirm. Zwei Paar verstellbare Klemmen fixieren diese Geräte. Im Boden schafft eine abnehmbare Platte Platz für eine WattBox-Stromaufbereitung. Die Montageschienen lassen sich vor- oder zurücksetzen und erlauben 89 mm Verschiebung zu jeder Seite. Den Rand zur Wand bilden vier Blendleisten. Serienfarbe ist Schwarz nach RAL 9005 in Seidenmatt, eine Lackierung im eigenen RAL-Ton lässt sich bestellen.
Zwei Halterungen, vier Einbaulagen
Die WB26 ist für die Schwenkhalterungen der PS-Reihe von Future Automation gebaut. Zwei Größen kommen in Frage. Die PS40 kann in drei senkrechten Positionen montiert werden, unten, in der Mitte oder oben. Die PS55 dagegen hat genau einen Platz, mittig zwischen den Schienen. Zusammen ergibt das vier mögliche Einbaulagen in einem einzigen Gehäuse. Wie weit die beiden Montageschienen auseinanderliegen, richtet sich nach Halterung und gewählter Höhe. Über Langlöcher dieser Schienen wandert die gewählte Halterung um höchstens 89 mm nach links oder nach rechts aus der Mittelachse. Damit gleicht man aus, wenn die Ständer nicht dort stehen, wo der Bildschirm später hängen soll. Bei voller Verschiebung werden die Mutterplatten zwischen oberer und unterer Schiene getauscht, damit der Sicherungsbolzen an der richtigen Seite sitzt. Bestellt wird die PS40 oder PS55 als eigener Artikel neben der WB26. Eine PS65 passt nicht hinein, für sie ist die längere WB31 gedacht. Die kürzere WB21 nimmt nur die PS40 auf, und zwar ohne Höhenwahl. Für alles, was an der Halterung hängt, gilt laut Hersteller eine Grenze von 60 Kilogramm. Die Ständerkonstruktion muss das Vierfache dieser Summe aus Gehäuse, Halterung, Display und Zubehör sicher tragen. Welche Größe passt, ergibt sich aus der Halterung, die zum Display gehört.
Stauraum über oder unter der PS40
Wer die PS40 in der WB26 einsetzt, gewinnt freien Raum im Gehäuse. Sitzt die Halterung unten, bleiben darüber 130 mm frei. Hängt sie oben, liegt der gleiche Streifen von 130 mm unter ihr. In der Mittelstellung teilt sich der Raum in je 70 mm oben und unten. Der Hersteller weist diese Zonen ausdrücklich als Platz für zusätzliche Geräte aus. Die gesamte Innenfläche misst 654 mm in der Höhe und 347 mm in der Breite, nach hinten bleiben 93,5 mm. Für die Befestigung liegen zwei Paar Zubehörklemmen bei. Sie können stehend oder liegend angeschraubt werden und fassen flache wie tiefere Geräte, je nachdem, auf welcher Kante ihr Schlitzwinkel sitzt. Laut Hersteller passen unter anderem die One Connect Box von Samsung, Apple TV, Roku, Baluns und kompakte Netzfilter. Unten im Gehäuse lässt sich eine Blindplatte lösen. In die Öffnung wird dann eine WattBox der Reihe 200 oder 300 mit den beiliegenden Winkeln abgesenkt. Hinter der Halterung selbst bleiben je nach Schienenlage 46 oder 76 mm, hinter den Schienen 28 oder 58 mm. Die Geräte bleiben dabei laut Hersteller für den späteren Service zugänglich. Wer viel Technik unterbringen will, setzt die PS40 deshalb nach oben oder unten und nutzt den frei werdenden Streifen.
Montage zwischen Holzständern
Ihren Platz bekommt die WB26 sinnvollerweise bereits in der ersten Ausbauphase. Dann ist der Hohlraum gesichert, bevor andere Gewerke ihn für Leitungen oder Rohre nutzen. In der Wand wird ein Feld von 356 mm Breite und 663 mm Höhe ausgeschnitten, mit wenigstens 101,6 mm Tiefe dahinter. Das Gehäuse wird frontal eingeschoben und an Ständern sowie Riegeln verschraubt. Diese dürfen von Mitte zu Mitte höchstens 406 mm auseinanderliegen. Für Holz liegen sechs Schrauben mit Pozi-Kopf und 40 mm Länge bei, für andere Baustoffe braucht es eigene Dübel oder Schrauben. Bevor das Gehäuse festsitzt, wird die Tiefenlage der Schienen bestimmt. Vorn montierte Schienen verdecken nämlich einzelne Befestigungslöcher. Mit hinten liegenden Schienen schließt die eingeschwenkte Halterung bündig mit der Wand ab. Mit vorn liegenden Schienen ragt sie 30 mm aus der Fläche, hat dafür aber mehr Tiefe für Geräte. Sind die Wandflächen verputzt, schließen vier Blendleisten mit insgesamt acht schwarzen Schrauben den Rand. Kleinteile und Zubehör dürfen bis zur Endmontage mit Kabelbindern an der Rückwand hängen.
Lieferung, Lack und Vertrieb
Kabel finden ihren Weg über runde Ausbrüche in Deckel, Boden und Seitenwänden des Gehäuses. Ober- und Unterseite haben zudem eckige Ausbrüche, in die sich Anschlussdosen setzen lassen. Die Zuleitungen sollten nach Möglichkeit oben einlaufen, weil die PS-Halterung ihre Kabel an der oberen Ecke übernimmt. Für die WB26 steht als Serienlack ein seidenmattes Schwarz bereit, Farbcode RAL 9005. Wird ein anderer RAL-Farbton gewünscht, lackiert der Hersteller das Gehäuse entsprechend. Zusätzlich sind eine geschlossene und eine belüftete Abdeckung erhältlich. Einsatzorte sind laut Hersteller Wohnhäuser und Gewerbebauten gleichermaßen. Versandfertig wiegt die WB26 mit allem Zubehör 7,5 kg. Darin stecken das Gehäuse, die zwei Montageschienen mit Mutterplatten, zwei Paar Klemmen und vier Blendleisten. Hinzu kommen die Blindplatte, der WattBox-Montagesatz und Beutel mit Befestigungsmaterial für Halterung und Display. Die WattBox-Winkel werden mit vier Senkschrauben befestigt, die der WattBox beiliegen. Die Montageanleitung ist für alle drei Größen gemeinsam ausgelegt. Bezogen wird die WB26 in Deutschland über mediacraft, den Vertrieb der Marke hierzulande. So bleibt nur noch die Wahl der Halterung: PS40 mit Höhenspielraum oder PS55 in fester Mittellage.
Technische Daten WB26
| Bauart | Einbaugehäuse (Wall Box) für ein Ständerfeld, für die TV-Schwenkhalterung PS40 in drei Höhen oder PS55 in einer mittigen Position |
|---|---|
| Belastbarkeit | Geräte an der Halterung höchstens 60 kg |
| Ausschnitt | Wandöffnung 356 × 663 mm (Breite × Höhe) |
| Einbautiefe | Tiefe der Öffnung mindestens 101,6 mm · Gehäusetiefe 96,5 mm · Innentiefe 93,5 mm |
| Abmessungen | in der Wand 660 × 353 × 96,5 mm (Höhe × Breite × Tiefe) · Frontmaß mit Blendleisten 684 × 377 mm (Höhe × Breite) · innen 654 × 347 mm (Höhe × Breite) |
| Gewicht | Versandgewicht 7,5 kg |
| Besonderheiten | PS40 in drei senkrechten Positionen (unten, Mitte, oben; frei bleiben je nach Lage 130 mm oben, je 70 mm oben und unten oder 130 mm unten), PS55 in einer mittigen Position · Abstand der Montageschienen je nach Halterung und Höhe · Montageschienen in zwei Tiefenlagen: Raum hinter der PS-Halterung 46 oder 76 mm, hinter der Schiene 28 oder 58 mm, PS-Halterung eingeschwenkt bündig mit der Wand oder 30 mm vorstehend · seitliche Verschiebung der PS-Halterung bis 89 mm je Seite · 2 Paar verstellbare Zubehörklemmen, senkrecht oder waagerecht montierbar · abnehmbare Bodenplatte und Montagesatz für eine WattBox der Reihe 200 oder 300 · Ausbrüche für Kabel oben, unten und seitlich, Ausbrüche für Anschlussdosen oben und unten · Befestigung an senkrechten und waagerechten Hölzern mit Achsabstand höchstens 406 mm, 6 Holzschrauben 40 mm · Lieferumfang: Wandbox, 2 Paar Klemmwinkel, 2 PS-Montageschienen mit Mutterplatten, 2 waagerechte und 2 senkrechte Blendleisten, WattBox-Montagesatz, Befestigungssätze · Halterung PS40 bzw. PS55 nicht im Lieferumfang · Oberfläche RAL 9005 Schwarz seidenmatt, Sonderfarben nach RAL · Blindabdeckung und belüftete Abdeckung als Zubehör · für Wohn- und Gewerberäume, nicht für Marine- oder Außeneinsatz |
