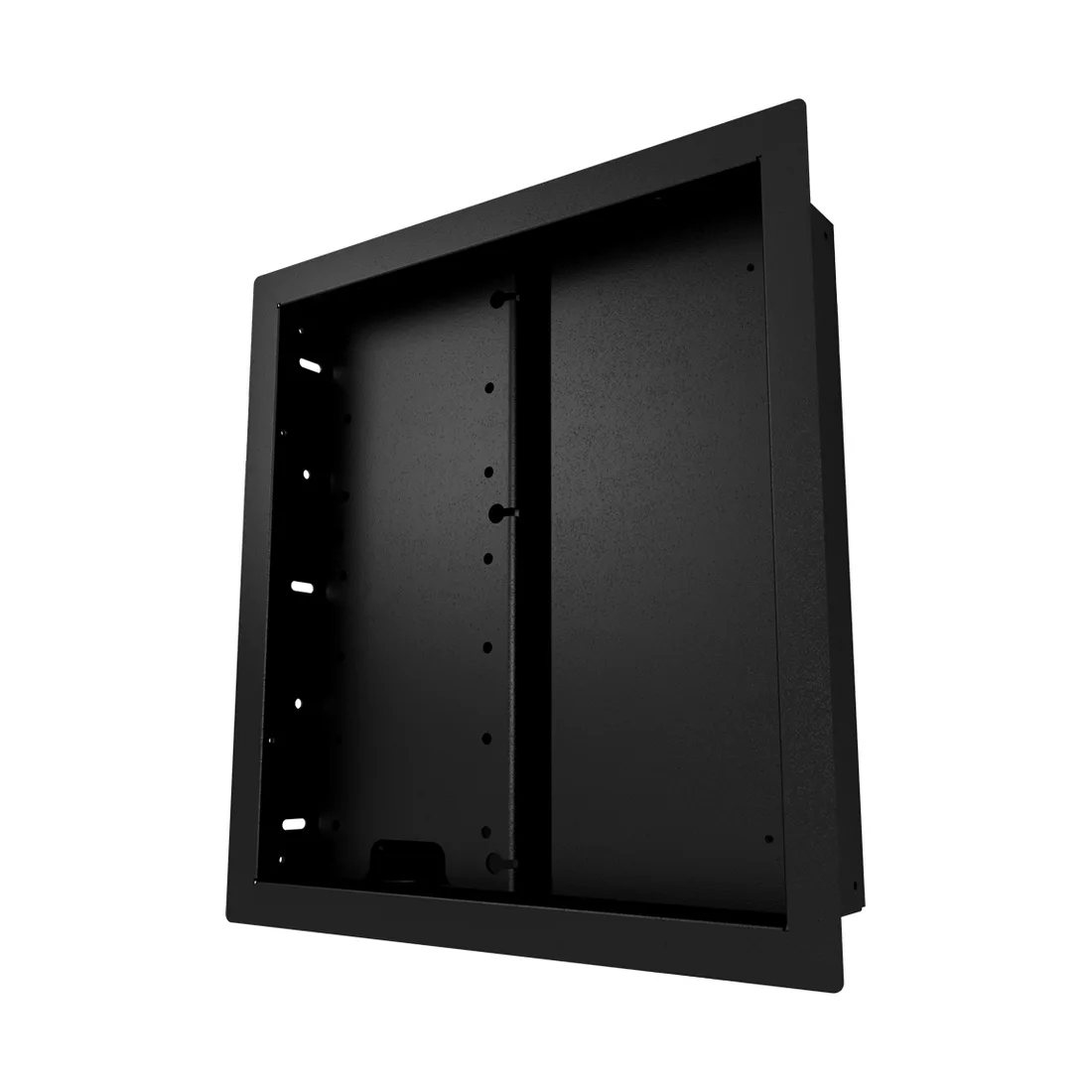

WB-FSA2 – Unterputzgehäuse für die manuelle Schwenkhalterung FSA2

Aufnahme für die Schwenkhalterung FSA2

Die WB-FSA2 ist das Unterputzgehäuse zur manuellen Schwenkhalterung FSA2 und dient demselben Zweck wie alle Boxen dieser Familie. Sie verlegt den Bauraum der Mechanik von der Wandoberfläche in die Wand hinein. Der Bildschirm liegt dadurch im eingefahrenen Zustand flach an der Fläche, statt auf einem sichtbaren Arm davorzustehen. Die FSA2 nimmt den Bildschirm über das Lochbild VESA 200 auf, schwenkt beidseitig bis 90 Grad und lässt sich zusätzlich in der Neigung einstellen. Ein Hinweis des Herstellers gehört ausdrücklich in die Planung: Größere Bildschirme erreichen den vollen Schwenkwinkel unter Umständen nicht, weil die innere Bildschirmkante beim Drehen der Wand näher kommt. Der erreichbare Winkel hängt damit nicht von der Halterung ab, sondern von der Breite des Geräts, weshalb die Bildschirmauswahl und der gewünschte Schwenkbereich gemeinsam betrachtet werden sollten. Im Karton liegt nur die Box, ohne die Halterung FSA2. Bildschirmgröße und Traglast richten sich nach der Halterung FSA2. Ihre Werte, die Breite des Bildschirms und das Lochbild VESA 200 gehören deshalb gemeinsam in die Geräteauswahl, bevor der Wandausschnitt gesetzt wird. Die Neigung lässt sich an der Halterung einstellen, sodass ein etwas höher sitzender Bildschirm zum Betrachter gekippt werden kann.

Auszug, Schwenkbereich und Versatz zur Boxmitte

Aus wenigen Zahlen ergibt sich die gesamte Einbausituation von Box und Halterung. Der maximale Bildschirmauszug beträgt 440 Millimeter, der maximale Auszug der Halterung 442 Millimeter. Im eingefahrenen Zustand steht die Halterung 30 Millimeter in der Box, und der Bildschirmversatz zur Box beträgt 90 Millimeter. Dieser Versatz ist der Wert, der in der Planung am häufigsten übersehen wird: Der Bildschirm sitzt nicht mittig über der Box, sondern seitlich verschoben. Wer die Box symmetrisch zu einem Möbel, einem Fenster oder einer Wandachse setzt, erhält deshalb keinen symmetrisch sitzenden Bildschirm. Die Box gehört also dorthin, wo sie diesen Versatz ausgleicht, und diese Entscheidung fällt vor dem Setzen des Ausschnitts. Die gut vierzig Zentimeter Auszug bestimmen auch, wie viel Platz vor der Wand frei bleiben muss. Ein Vorhang, eine Leuchte oder eine seitliche Nische können hier zum Anschlag werden. Bemessen Sie die Kabel nach dem voll ausgezogenen Arm der FSA2, nicht nach der eingefahrenen Lage. Bewährt hat sich außerdem, den Auszug nach dem Einbau einmal vollständig durchzufahren und dabei auf Anschläge zu achten, solange die Wand noch nicht gestrichen ist.

Ausschnitt, Ständerwand und Abdeckplatte

Die Box misst 375 mal 354 mal 95 Millimeter, das Blendenmaß beträgt 402 mal 381 mal 96 Millimeter. Für den Wandausschnitt sind 376 mal 356 Millimeter vorgesehen, die Mindesttiefe beträgt 101,6 Millimeter. Die Blende überdeckt den Ausschnitt rundum um etwa 13 Millimeter, was kleine Ungenauigkeiten beim Schneiden auffängt. Als Unterkonstruktion dient ein Feld zwischen senkrechten Ständern im Achsabstand von 406 Millimetern; waagerechte Riegel darüber und darunter nehmen die seitlichen Schrauben der Box auf. Ausdrücklich weist der Hersteller die Box für Ständerwände im Sechzehn-Zoll-Raster aus. In mitteleuropäischen Konstruktionen mit abweichendem Achsabstand sind daher Zulagen zu setzen, und zwar bevor die Beplankung geschlossen wird. Geliefert werden neben der InWall-Box eine Abdeckplatte, Abstandshalter für diese Platte und Wandblendleisten. Vorgesehen ist außerdem eine Aussparung für ein Crestron-Modul, sodass ein Bedienelement unmittelbar neben dem Bildschirm sitzen kann. Für die Kabel stehen die integrierte Führung der FSA2, Ausbrech-Tüllen und ein Kabeldurchbruch bereit. Die Box ist in RAL 9005 Schwarz seidenmatt lackiert. Kundenspezifische Farbtöne sind auf Anfrage möglich, was dort in Betracht kommt, wo die Wand nicht weiß bleibt oder eine Vertäfelung angrenzt.

Einbau in Trockenbauwände und Bezug

In der Praxis ist die WB-FSA2 die Wahl für mittlere Bildschirme in Räumen, in denen ein Gerät aus zwei Richtungen gesehen werden soll. Typisch sind Küche und Essbereich, Schlafzimmer mit Sitzecke oder ein Besprechungsraum mit L-förmiger Bestuhlung. Planer und Architekten sollten drei Dinge früh festlegen: die Höhe der Bildmitte aus der tatsächlichen Sitz- oder Stehposition. Dazu den seitlichen Versatz von 90 Millimetern zwischen Box und Bildschirm sowie den freien Raum vor der Wand für den vollen Auszug. Danach folgen Ständerwerk, Ausschnitt und Kabelwege; die Steckdose gehört in die Box hinein. Die Versandmaße betragen 43 mal 41 mal 15 Zentimeter. Für den Innenbereich ist die Box zugelassen, für Schiffe nicht. Die mediacraft AG führt die WB-FSA2 für Kunden in Deutschland und Österreich. Wer im Handel, in der Installation, in der Planung oder in der Architektur arbeitet, bekommt dort Hilfe bei Bildschirmbreite, Schwenkbereich und Wandaufbau. Ebenso bei der Frage, ob für ein sehr kleines Display die WB-FSA1 mit der Halterung FSA1 besser passt.
