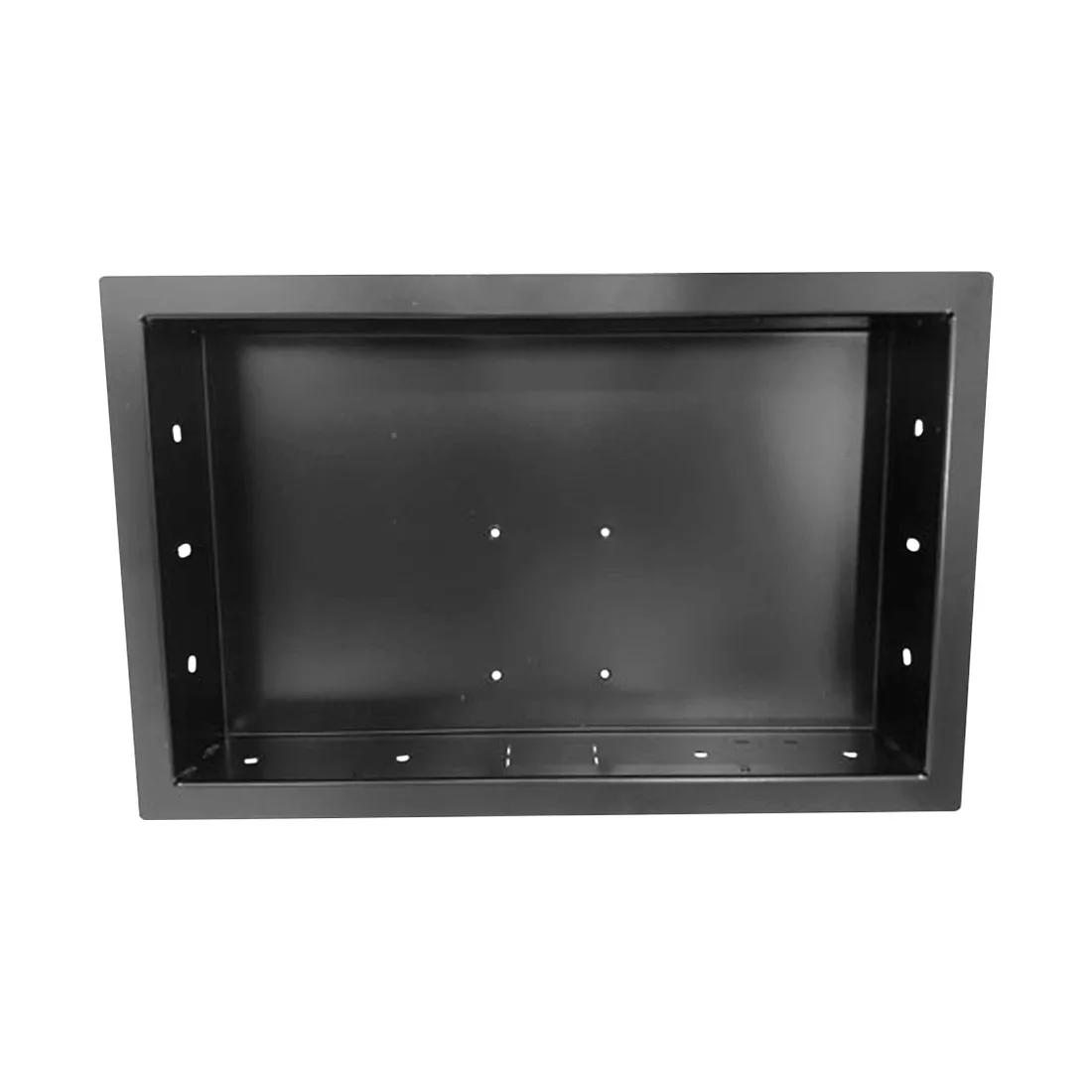

WB-FSA1 – Unterputzkasten für kleine Bildschirme an der Halterung FSA1

Die kleine Box für die Schwenkhalterung FSA1

Nicht jeder Bildschirm in einem Gebäude ist ein Fernseher im Wohnzimmer. In Küchen, Empfangsbereichen, Besprechungsräumen und Pflegezimmern sitzen kleine Displays, die aus wechselnden Richtungen abgelesen werden und deshalb beweglich sein müssen – und die, wenn sie auf einem Arm vor der Wand hängen, ausgerechnet dort stören, wo der Platz ohnehin knapp ist. Die WB-FSA1 nimmt die zugehörige Halterung FSA1 in der Wand auf. Die Halterung selbst ist manuell bedienbar und für Bildschirme von 15 bis 26 Zoll bei einer Traglast von 10 Kilogramm ausgelegt. Sie zieht den Bildschirm bis zu 294 Millimeter von der Wand weg und dreht ihn um bis zu 180 Grad in beide Richtungen; als Aufnahme sind die Lochbilder VESA 75 mal 75, 100 mal 100, 100 mal 200, 200 mal 100 und 200 mal 200 vorgesehen. Diese Angaben beziehen sich auf die Halterung, nicht auf die Box allein, und sollten deshalb bei der Geräteauswahl gegen das Datenblatt des Bildschirms gehalten werden. Im Lieferumfang der Box ist die Halterung nicht enthalten; sie wird getrennt bestellt. Bei der Geräteauswahl ist außerdem zu prüfen, ob das vorgesehene Display eines der genannten Lochbilder trägt, denn sehr kleine Geräte weichen davon gelegentlich ab.

Höhenverstellung in der Box und Bündigkeit zur Wand

Eine Eigenschaft dieser Box verdient besondere Aufmerksamkeit, weil sie in der Planung häufig übersehen wird: Die Halterung lässt sich innerhalb der Box in Schritten von 35 Millimetern um insgesamt 105 Millimeter anheben. Damit lässt sich die Bildmitte nachträglich verschieben, ohne den Wandausschnitt zu verändern – ein Vorteil überall dort, wo die endgültige Nutzung des Raums bei der Rohbauplanung noch nicht feststand. Diese Verstellung hat allerdings eine Folge, die bekannt sein muss: In der untersten Montageposition schließt die FSA1 bündig mit der Box ab. In allen höheren Positionen stehen 2 Millimeter zuzüglich der Tiefe des Bildschirmbefestigungskopfes vor. Wer einen vollständig bündigen Abschluss verlangt, legt die Halterung also auf die unterste Position fest und bestimmt die Bildhöhe über die Einbauhöhe der Box. Wer dagegen Spielraum behalten möchte, nimmt den geringen Vorstand in Kauf. Diese Entscheidung sollte vor dem Setzen des Ausschnitts fallen und im Bestandsplan festgehalten werden, damit sie bei einer späteren Änderung nachvollziehbar bleibt. Für Räume, deren Nutzung sich absehbar ändert, etwa Besprechungs- und Empfangsbereiche, ist die verbleibende Verstellmöglichkeit den geringen Vorstand meist wert.

Blendrahmen, Bürstendichtung und Kabelöffnungen

Zum Lieferumfang gehören die Wandbox, ein Blendrahmen, ein Upright als senkrechter Träger und eine Bürstendichtung. Der Blendrahmen fasst die Kante des Wandausschnitts ein und erspart es, die Beplankung millimetergenau auf Kante zu schneiden. Die Bürstendichtung ist das Bauteil, das den fertigen Eindruck entscheidend prägt: Sie schließt den Spalt, durch den die Halterung aus der Box tritt, sodass dort weder der Innenraum noch die Kabel sichtbar werden und trotzdem jede Bewegung möglich bleibt. Für die Kabelführung stehen Ausbrechöffnungen von 35 und 63 Millimetern zur Verfügung. Die Steckdose sollte innerhalb der Box liegen, damit keine Leitung sichtbar aus der Wand tritt; die Kabellängen sind auf den vollen Auszug von 294 Millimetern und die vorgesehene Drehung zu bemessen und nicht auf die Ruhestellung. Lackiert wird in RAL 9005 Schwarz seidenmatt; auf Wunsch fertigt der Hersteller andere RAL-Töne, was dort sinnvoll ist, wo die Wand nicht weiß bleibt. Für den Innenbereich ist die Box freigegeben, für Außen- und Marine-Einsatz nicht. Nach der Montage sollte geprüft werden, ob die Bürstendichtung über den gesamten Bewegungsbereich sauber anliegt.

Kleinformate planen und Bezug über mediacraft

Für die Planung dieser Box gilt eine Besonderheit: Der Wandausschnitt wird vor dem Einbau anhand der jeweils mitgelieferten Unterlagen bestimmt und nicht aus einer allgemeinen Angabe abgeleitet. Ebenso wird der Balkenabstand an der vorgesehenen Stelle aufgenommen und die Befestigung danach im Einzelfall festgelegt. Beides gehört in die Ausführungsplanung der Wand, denn Ausschnitt und Zulagen müssen feststehen, bevor beplankt und verputzt wird, und eine spätere Änderung bedeutet einen Eingriff in die fertige Fläche. Für Architekten heißt das, die Position des Displays früh festzulegen und die Wandkonstruktion an dieser Stelle mit Zulagen vorzubereiten. Die Versandmaße betragen 40 mal 41 mal 14 Zentimeter, sodass Anlieferung und Zwischenlagerung unkritisch bleiben. In Deutschland und Österreich liefert die mediacraft AG die WB-FSA1 und unterstützt Fachhandel, Installateure, Planer und Architekten bei der Abstimmung von Bildschirm, Halterung und Wandaufbau sowie bei der Frage, ob eine größere Baugröße der Reihe für das vorgesehene Gerät die richtige ist. Für Bildschirme oberhalb dieser Klasse stehen mit WB-FSA2 und WB-FSA3 zwei größere Boxen derselben Bauart bereit.
