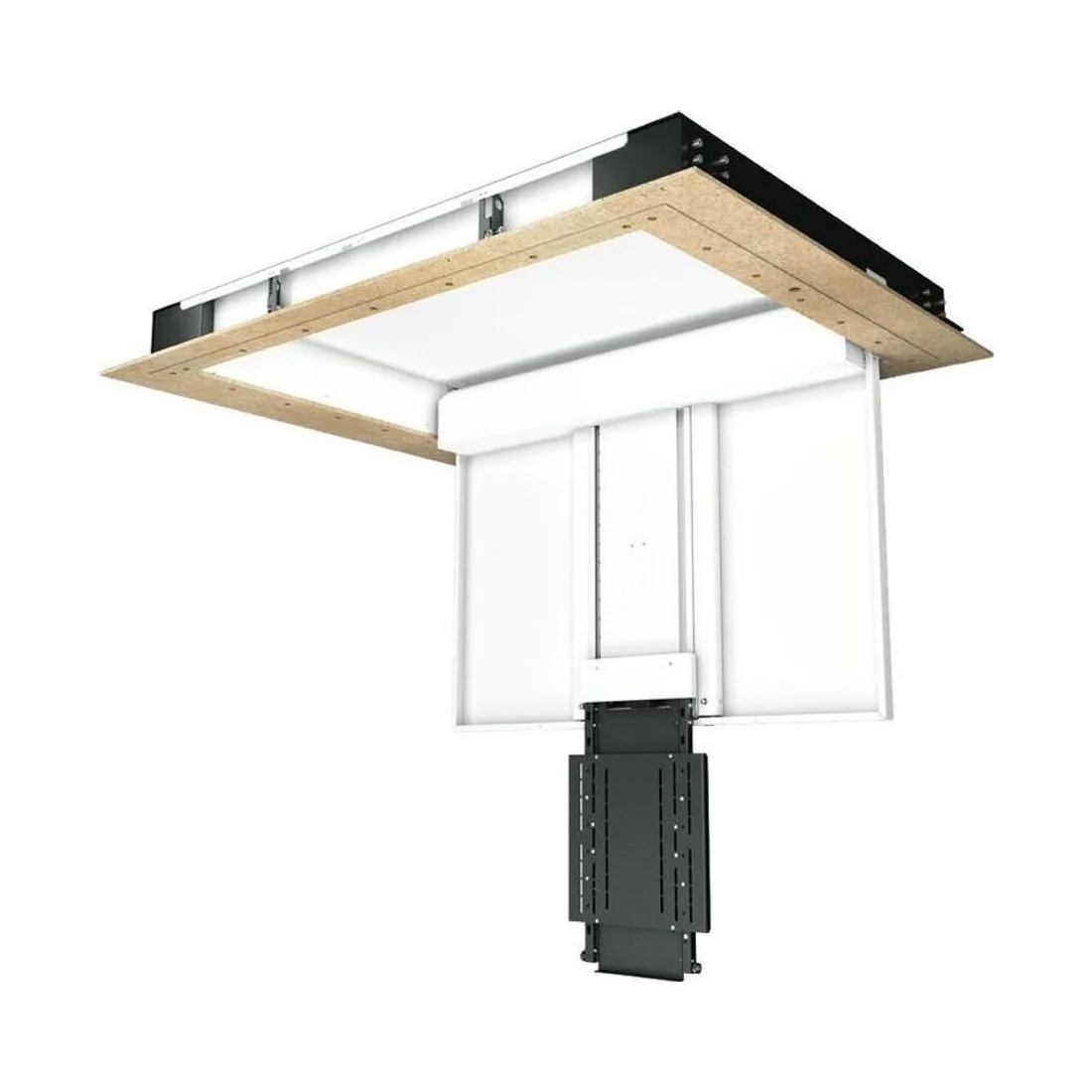

Future Automation CHRT8 – großformatige Teleskop-Deckenklappe für den Objektbau

Objektgroßbild aus der Deckentiefe

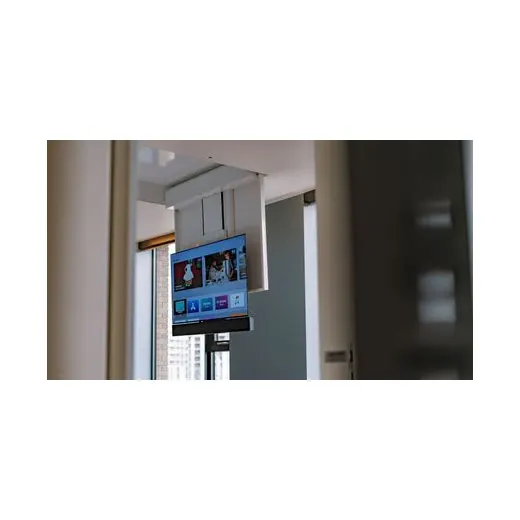

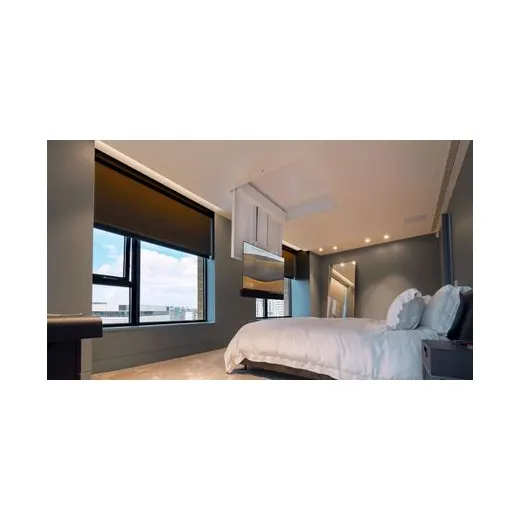

Im Objektbau treffen sehr hohe Decken auf breite, schwere Displays – die CHRT8 bringt beides zusammen. Weil das Panel bis 1980 Millimeter breit ausfällt, muss die Deckenöffnung über diese Länge durchgehend frei bleiben – ein Punkt, der früh mit dem Ausbaugewerk zu klären ist. Diese Tieferstellung ist das, was sie über eine schlichte Klappe hinaushebt, die ein Objektformat oben an der Decke ließe. Bei 125 Kilogramm am ausgefahrenen Teleskop wirkt die Last mit langem Hebel auf die Deckenbefestigung, was eine entsprechend ausgelegte Unterkonstruktion voraussetzt. Dem Endkunden liefert sie ein breites Bild, das trotz großer Raumhöhe erreichbar bleibt und danach spurlos verschwindet. Planer erhalten eine großformatige Baugröße für schwere Displays im gehobenen Ausbau, müssen dafür jedoch eine kräftige Tragebene vorsehen. Ausschwenken und Absenken laufen motorisch nacheinander ab und lassen sich über einen einzelnen Befehl auslösen. So senkt die CHRT8 auch Objektformate tief aus der Decke herab. Anders als die schmaleren Teleskopgrößen rechnet diese Ausführung mit 150 Millimetern Paneeltiefe, sodass auch Displays mit kräftigerem Rückenaufbau hineinpassen.

Im Objektbau mit sehr hohen Decken

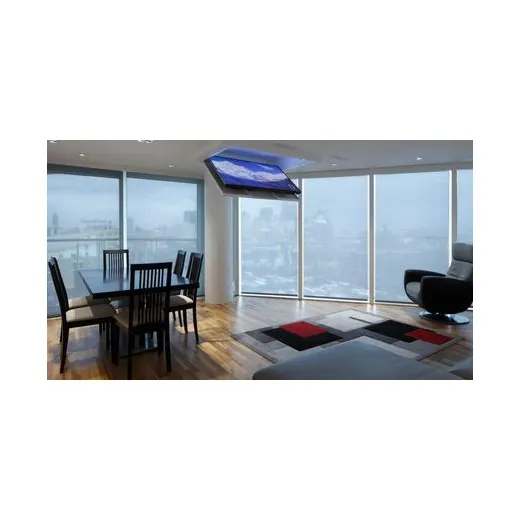

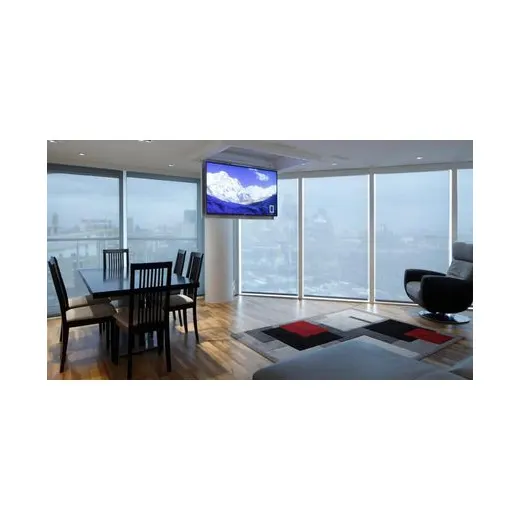

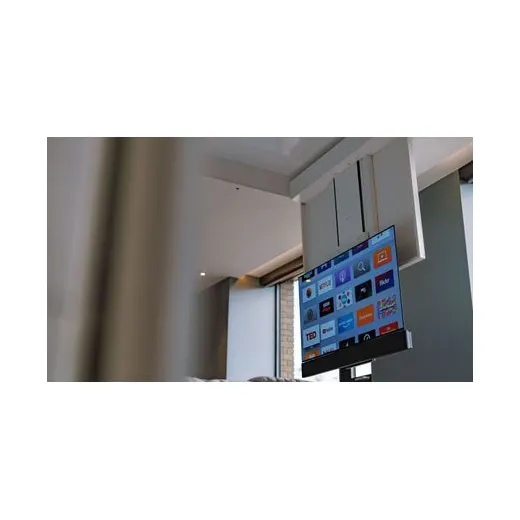

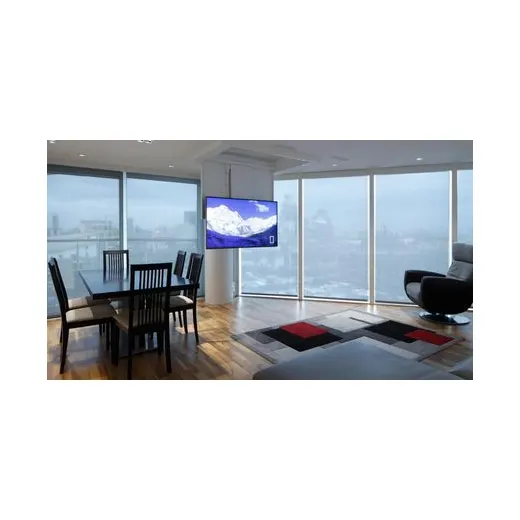

Ihre Größe macht die CHRT8 zur Lösung für weite, hohe Räume, in denen ein einfaches Herausklappen zu kurz griffe. In Foyers, Showrooms, Markenwelten oder großen Tagungsräumen holt der Teleskopauszug das breite Display bis auf eine Höhe, die auch größere Zuschauergruppen erreicht. Unter sehr hohen Decken bleibt selbst ein großes Bild ohne Absenkung zu weit oben; erst der Teleskopweg holt es auf eine Höhe, die aus der Fläche heraus funktioniert. Architekten gewinnen gestalterischen Spielraum, weil ein großformatiges Display die weite Deckenfläche nicht dauerhaft besetzt. Der Betreiber steuert Ausschwenken und Absenken vollständig motorisch per Taster oder über die Gebäudetechnik, wobei ein leiser Antrieb den Vorgang unaufdringlich hält. Der Fachhandel kann die CHRT8 für anspruchsvolle Objektprojekte mit breiten, schweren Bildschirmen anbieten. Gerade in repräsentativen Ausstellungsflächen ist es ein Vorzug, dass ein breites Format nur zur Vorführung erscheint und die weite Decke sonst ungeteilt bleibt. Da das System nur für den Innenbereich freigegeben ist, gehört es in trockene, temperaturstabile Räume. So bleibt der weite Raum aufgeräumt und das Objektbild dennoch präsent.

Konstruktion, Maße und Steuerung

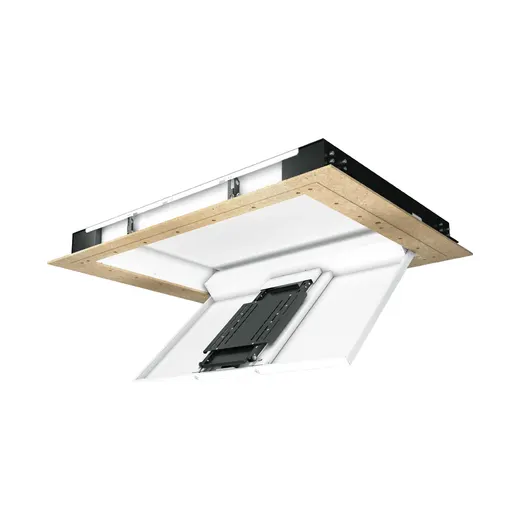

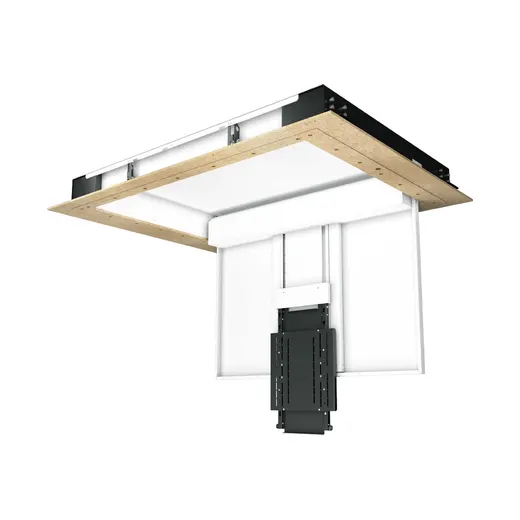

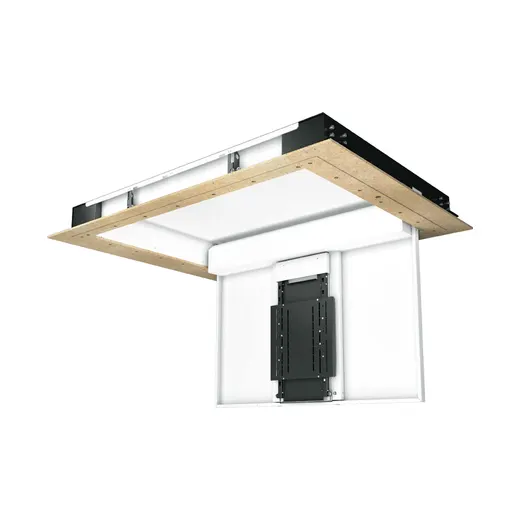

Konstruktiv setzt die CHRT8 eine großformatige motorisierte Klappe mit nachgeschaltetem Teleskopauszug ein; auf das Ausschwenken bis 90 Grad folgt der Teleskophub von 500 bis 750 Millimeter. Im oberen Feld der Reihe trägt sie bis zu 125 Kilogramm, fasst Paneele bis 1980 × 1110 × 150 Millimeter und deckt Diagonalen von 40 bis 98 Zoll ab; die größere Tiefe von 150 Millimeter trägt dem Format Rechnung. Als Schnittstellen dienen RS232, Kontaktschluss und Infrarot; die Endschalter stellen sich in der Geschlossenstellung selbstständig ein. Sowohl mechanisch als auch elektrisch lässt sich das System bei Strom- oder Steuerungsausfall notentriegeln und zurückholen. Angetrieben von einem leisen Motor, verbirgt sich die Steuerbox intern und bleibt über eine Wartungsklappe erreichbar. Die Lieferung erfolgt vormontiert und in Handarbeit gefertigt, der Deckel ist RAL9910-weiß und optional in anderen Finishes zu haben. Ohne Teleskop gibt es die Größe als CHR, mit Schwenk als CHRS und mit Schwenk plus Teleskop als CHRST. Die dokumentierten Kennwerte erlauben es, den Deckenausschnitt und die freie Höhe unter der Klappe früh festzulegen. So bleibt die großformatige Absenkvariante gut durchplanbar. Der MDF-Einputzrand nimmt die Spachtelung auf und erlaubt einen sauberen Anschluss an die umgebende Deckenfläche, auch wenn der Ausschnitt hier fast zwei Meter misst.

Einbindung und Bezug

Beim Einbau wird die CHRT8 fest in die abgehängte Decke eingesetzt; das hohe Gewicht und die größere Paneeltiefe verlangen eine kräftige Unterkonstruktion, und der Absenkweg braucht reichlich freie Höhe darunter. Der eingeputzte Rand wird verspachtelt und überstrichen, damit die geschlossene Klappe randlos mit der Deckenfläche verschmilzt und im Ruhezustand nicht auffällt. Anhand von Traglast, Paneelmaß und Hub lassen sich Deckenausschnitt, lichte Höhe und Elektroanschluss bereits in der Planung mit dem Tragwerk abstimmen. In der DACH-Region ist die mediacraft AG der offizielle Ansprechpartner für Future Automation und betreut Endkunden, Planer, Innenarchitekten und Fachhandel von der Auslegung bis zur Einbauvorbereitung. Der Hersteller Future Automation sitzt in Großbritannien und baut die Einheit in Handarbeit; mediacraft beschränkt sich auf den Vertrieb. Da die CHRT8 allein für den Innenraum bestimmt ist, sollte der Einsatzort dauerhaft geschützt sein. So wird die großformatige CHRT8 zu einer unsichtbaren Deckenlösung, die breite Objektbilder tief in den Raum senkt.
