Future Automation CHR6 – die vielseitige TV-Deckenklappe mit hoher Tragkraft

Die vielseitige Deckenklappe für wechselnde Aufgaben

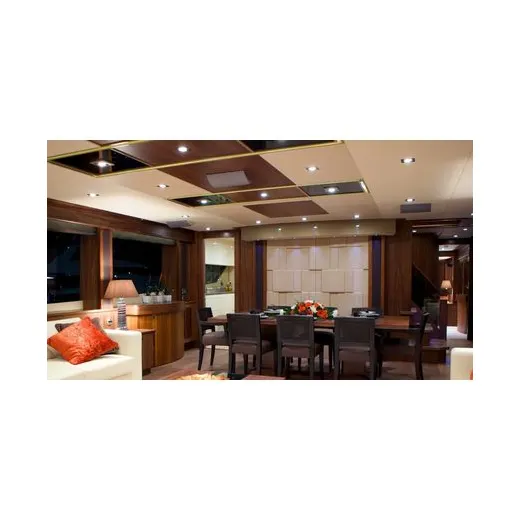

Mit der CHR6 erreicht die CHR Ceiling Series die Mitte des Programms und zugleich einen deutlichen Sprung bei der Tragkraft. Ist das Panel eingefahren, verschwindet es spurlos hinter einer deckengleichen Klappe; ein Steuerbefehl genügt, und das Gerät klappt herab in die Sichtachse. Weil das Modell Displays bis 85 kg aufnimmt, kommen auch robustere Großbildschirme und Panels mit Schutzglas in Frage, wie sie im gewerblichen Umfeld üblich sind. Das Scharnier öffnet bis zu 100 Grad, sodass der Deckel im Betrieb vollständig aus dem Blickfeld schwenkt und die Sicht auf das Display frei bleibt. Diese Kombination macht die CHR6 zum Allrounder, der vom repräsentativen Wohnraum bis zum Besprechungsraum vieles abdeckt. Für Planer ist sie die flexible Wahl, wenn das genaue Displaymodell noch offen ist, die Last aber höher liegen kann. Endkunden erhalten einen Raum, in dem der Bildschirm nur zur Nutzung erscheint und ansonsten verborgen bleibt. Da Future Automation jede Einheit vormontiert liefert, lässt sie sich zügig integrieren. Insgesamt steht die CHR6 für Vielseitigkeit bei zugleich hoher Belastbarkeit.

Vom Besprechungsraum bis zum Wohnbereich

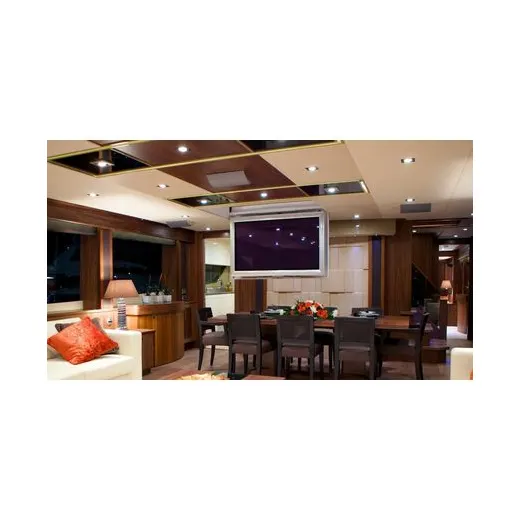

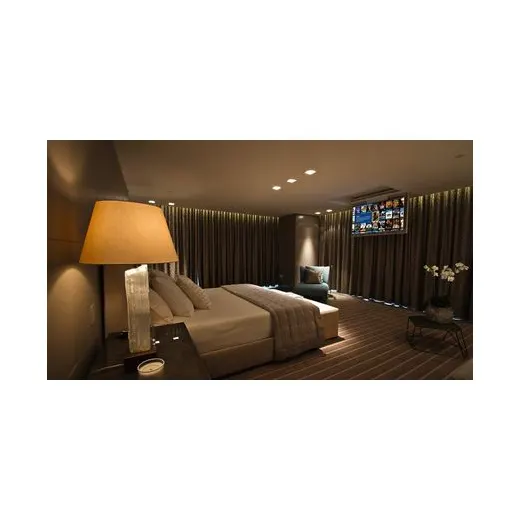

Weil sie Last und Bildgröße souverän verbindet, fühlt sich die CHR6 in ganz unterschiedlichen Räumen zu Hause. Im Konferenzraum gibt sie das Präsentationsdisplay nur für die Sitzung frei und überlässt die Decke danach wieder sich selbst. Im gehobenen Wohnbereich ersetzt sie die fest montierte Bildwand durch eine verborgene Lösung. Das Herabklappen übernimmt ein leiser Antrieb, dessen Gelenk bis zu 100 Grad öffnet und das Bild zuverlässig in die Blickachse führt. Über den werkseitigen Deckel in RAL9910 fügt sich die geschlossene Klappe neutral ein, während kundenspezifische Finishes eine Angleichung an Firmen- oder Innenraumfarben ermöglichen. Innenarchitekten erhalten damit einen Displayplatz, der die Raumwirkung nicht an einen dauerhaft sichtbaren Monitor bindet. Der Fachhandel kann die CHR6 gleichermaßen für Objektprojekte und anspruchsvolle Privatinstallationen anbieten. Gerade in Mischnutzungen bewährt es sich, dass ein und dieselbe Baugröße Wohnkomfort und Präsentationstauglichkeit vereint. Am Ende folgt der Bildschirm dem Nutzungsmoment, statt den Raum ständig zu besetzen. Bei dieser Tragkraft rückt die Unterkonstruktion in den Vordergrund: Sie muss die Last dauerhaft aufnehmen und zugleich die Bewegung der Klappe ohne Verwindung zulassen.

Konstruktion, Tragkraft und Bedienung

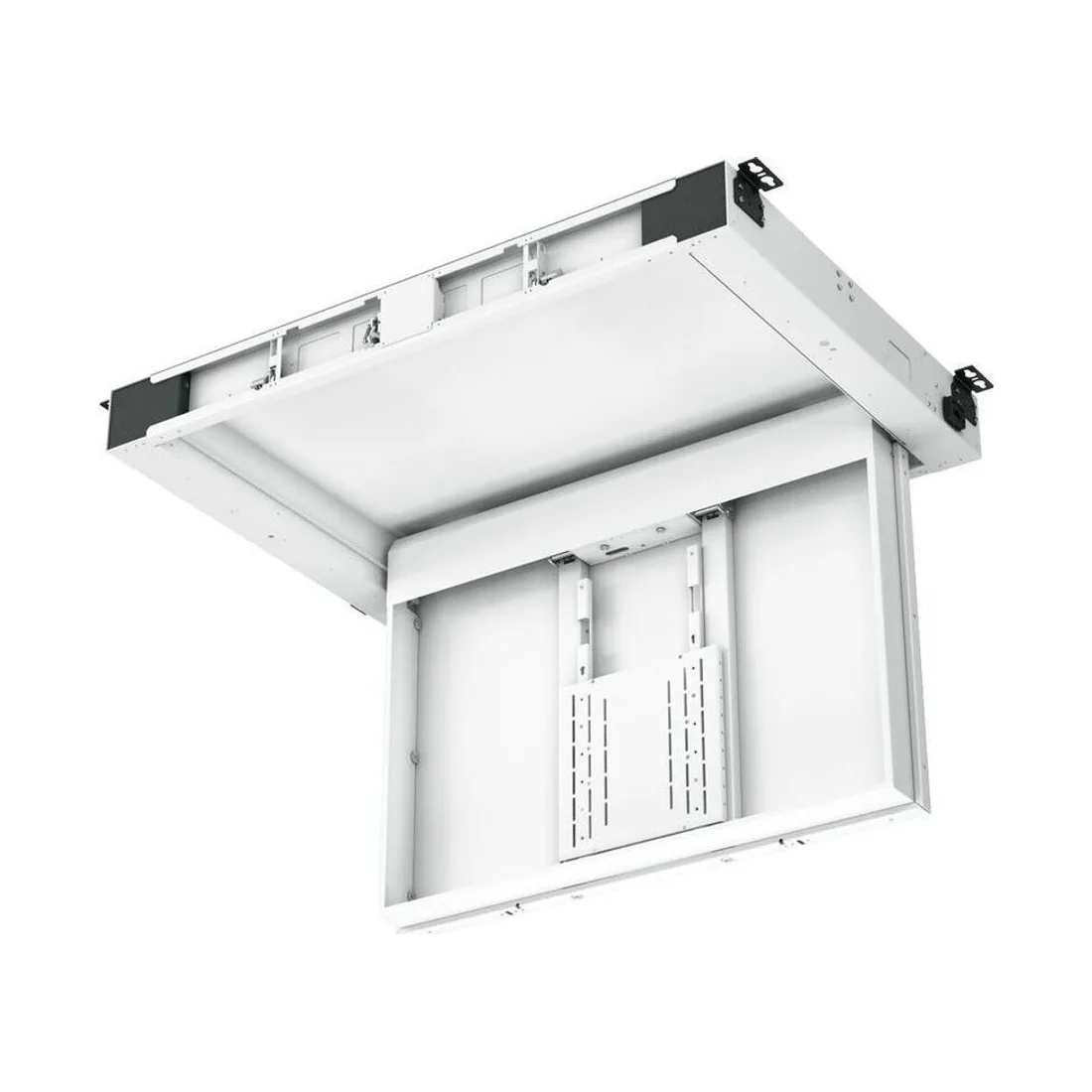

Konstruktiv ist die CHR6 eine vollmotorisierte Deckenklappe, die dank kräftiger Mechanik Lasten bis 85 kg gleichmäßig aus der Decke führt und ihr Scharnier bis zu 100 Grad öffnet. Die Bedienung erfolgt über IR, Contact Closure oder die serielle RS232-Schnittstelle, sodass sich die Klappe von der einfachen Fernbedienung bis zur Medien- oder Gebäudesteuerung ansprechen lässt. Die Lage des Deckels in der Öffnung lässt sich nachstellen, damit die Schattenfuge gleichmäßig ausfällt. Kommt es zu einem Strom- oder Steuerungsausfall, öffnen eine mechanische und eine elektrische Notentriegelung die Klappe kontrolliert. Die intern verbaute Steuerbox erreicht der Techniker über eine interne Wartungsklappe, ohne die Deckenfläche öffnen zu müssen. Für die Auslegung gelten ein Paneelmaß bis 1530 × 920 × 100 mm, rund 210 mm Deckentiefe und die Klasse von 58 bis 65 Zoll. Dieselbe Baugröße ist außerdem als CHRS mit Schwenkgelenk, als CHRT mit Teleskop und als CHRST in Kombination verfügbar, geliefert stets als komplett vormontierte Innenraum-Einheit ohne Marine-Eignung. So ergibt sich eine belastbare Basis für die Deckenkonstruktion.

Einbindung und Bezug

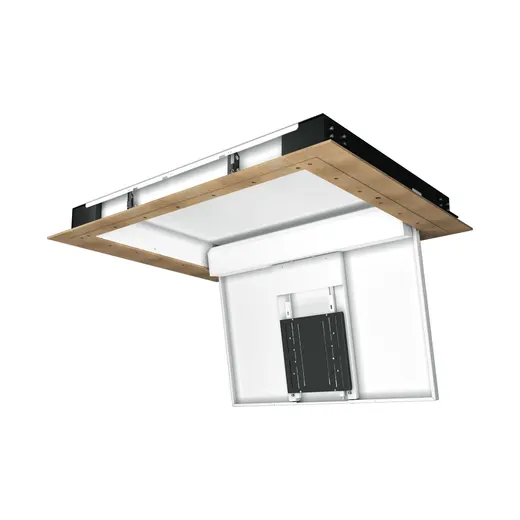

In der Umsetzung wird die CHR6 fest in die abgehängte Decke eingebunden und an Taster oder Steuerung gekoppelt; wegen der höheren Tragkraft verdient die Unterkonstruktion besondere Aufmerksamkeit. Die Last- und Maßangaben erlauben es, Deckenausschnitt, Aufhängung und Stromanschluss bereits in der Planung sauber festzulegen. Über einen MDF-Einputzrand nach dem Prinzip der Plaster-In Edge schließt die Klappe fugenarm mit der Decke ab, ganz ohne aufgesetzten Rahmen. Mitgeliefert werden die MDF-Putzkanten, die man nach dem Einbau überspachtelt, bis nur noch die Schattenfuge zu sehen ist. Lieferung und Beratung zu Auswahl und Einbau der CHR6 übernimmt in Deutschland und Österreich die mediacraft AG, offizieller Vertrieb des Herstellers, für Endkunden, Architekten, Planer und Fachhandel. Hersteller bleibt Future Automation in Großbritannien, und die Mechanik selbst wiegt 145 Kilogramm, was die Aufhängung mittragen muss. Wer zwischen Wohn- und Konferenznutzung schwankt, findet in der Beratung rasch die passende Auslegung. Damit steht die CHR6 als vielseitige, tragfähige Deckenklappe bereit, die sich präzise in Objekt und Wohnraum einfügt. Sinnvoll ist es deshalb, die Aufhängung gemeinsam mit dem Trockenbau festzulegen, solange die Decke noch offen ist.
