Future Automation CHRT7 – Teleskop-Deckenklappe für große Bildformate bis 65 kg

Großformat bis in den Raum absenken

Große, schwere Displays wirken in hohen Sälen erst dann, wenn sie das Publikum wirklich erreichen – die CHRT7 sorgt dafür. Der zusätzliche Weg von 500 bis 750 Millimetern muss unter der Decke frei bleiben; Einbauten im Fahrbereich sind bei der Deckenplanung auszuschließen. Genau dieser zweite Weg unterscheidet sie vom starren Klappmodell, das ein Großformat oben unter der Decke ließe. Selbstjustierende Endschalter stellen die beiden Endlagen selbst ein, sodass die Mechanik ihre Positionen auch nach vielen Fahrten unverändert behält. Dem Endkunden liefert sie ein imposantes Bild, das trotz großer Deckenhöhe auf tragender Sichtlinie steht und danach vollständig verschwindet. Planer gewinnen eine großflächige Baugröße, die Reichweite und Bildbreite für anspruchsvolle Formate vereint, verlangen dafür aber eine sorgfältig ausgelegte Deckenkonstruktion. Der gesamte Ablauf aus Ausklappen und Absenken erfolgt motorisch und lässt sich mit einem Befehl auslösen. So senkt die CHRT7 auch mächtige Formate weit in den Raum ab. Bei bis zu 65 Kilogramm Traglast und einem Paneelmaß von 1730 × 1010 Millimetern verteilt sich das Gewicht über eine große Fläche – die Aufhängung sollte deshalb an mehreren Punkten in die tragende Decke greifen.

Für hohe Säle und Repräsentationsräume

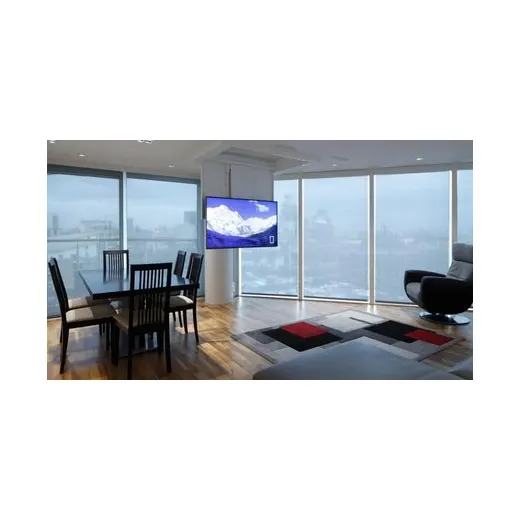

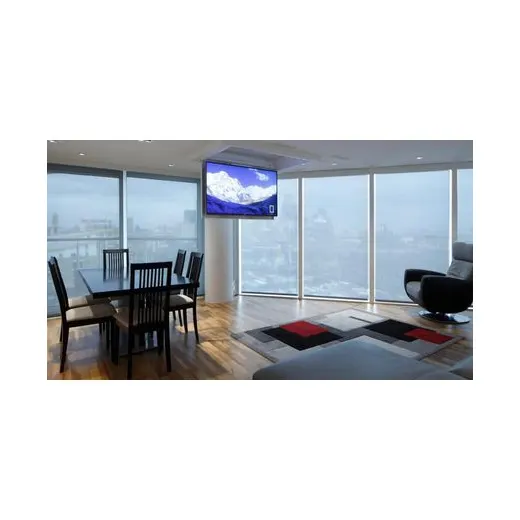

Ihre Kombination aus Bildbreite und Absenktiefe macht die CHRT7 zur Wahl für große, hohe Räume. In Auditorien, repräsentativen Empfangshallen oder hohen Konferenzsälen bringt der Teleskopauszug das großformatige Bild auf eine Höhe, die auch aus der Distanz gut lesbar bleibt. In hohen Sälen entscheidet der Teleskopweg darüber, ob das Bild überhaupt in die Sichtlinie der Sitzenden gelangt oder unerreichbar weit oben bleibt. Architekten schätzen, dass ein großes Display die repräsentative Deckenfläche nicht dauerhaft belegt. Für den Betreiber laufen Ausklappen und Absenken vollständig motorisch über Taster oder eine zentrale Steuerung, wobei ein nahezu lautloser Motor den Ablauf unaufdringlich hält. Der Fachhandel kann die CHRT7 für gehobene Objekte mit großen Bildformaten und großer Raumhöhe empfehlen. In Museen, Markenwelten oder Vortragssälen entsteht so ein präsentes Bild, das nach der Nutzung die repräsentative Deckenfläche wieder vollständig freigibt. Weil die Baugröße allein für den Innenbereich freigegeben ist, gehört sie in trockene, geschützte Säle. So bleibt der Saal repräsentativ und das Großbild dennoch nah beim Publikum.

Bildfläche, Technik und Ausführungen

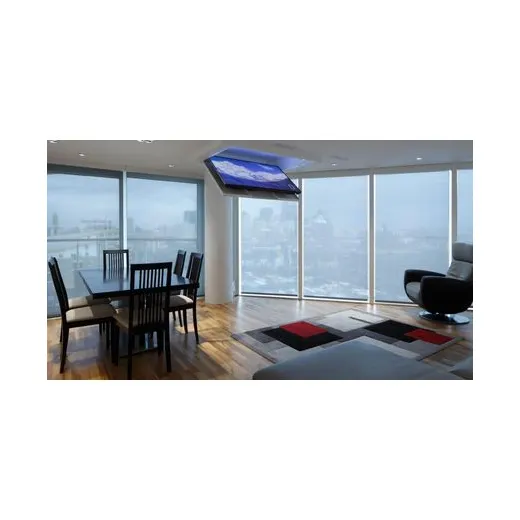

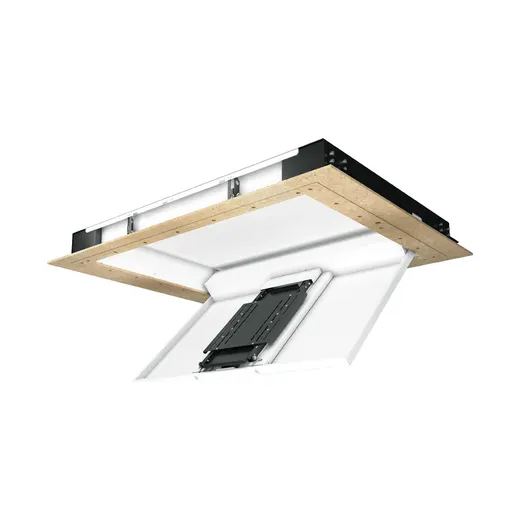

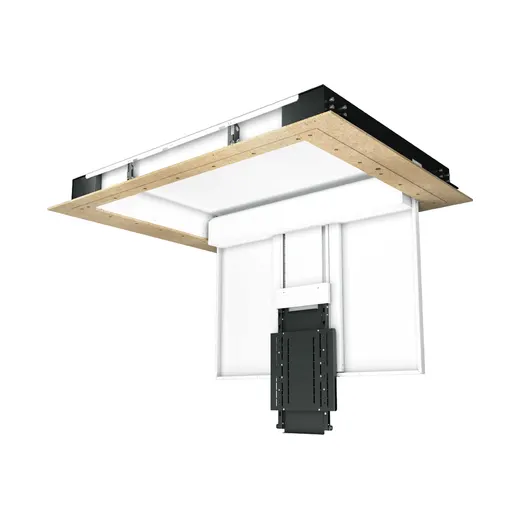

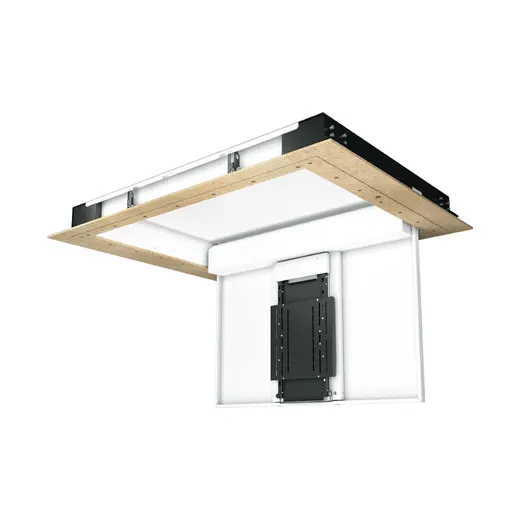

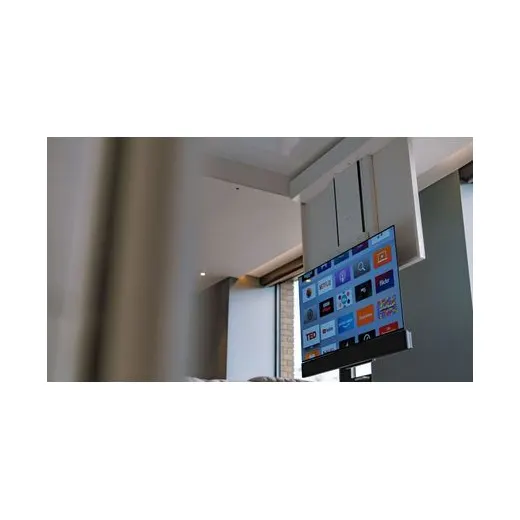

Konstruktiv verbindet die CHRT7 eine kräftige motorisierte Klappe mit einem teleskopischen Auszug für den zweiten Bewegungsabschnitt: erst das Ausklappen bis 90 Grad, dann die teleskopische Tieferstellung um 500 bis 750 Millimeter. Sie liegt im mittleren Lastfeld der Reihe mit bis zu 65 Kilogramm Traglast, Paneelen bis 1730 × 1010 × 100 Millimeter und Diagonalen von 40 bis 98 Zoll. Für die Einbindung stehen RS232, Contact Closure und IR bereit; selbstjustierende Endschalter sorgen für eine rasche Justage der Schließposition. Eine doppelte Absicherung aus mechanischer und elektrischer Notentriegelung bringt den Bildschirm bei Störungen sicher nach oben. Der near-silent-Motor läuft kaum hörbar, die interne Steuerbox ist über eine Wartungsklappe zugänglich. Vormontiert und in Handarbeit gebaut geliefert, trägt der Deckel einen Weißlack in RAL9910, den man kundenspezifisch abwandeln kann. Als starre Klappe heißt es CHR, mit Drehgelenk CHRS und in der Kombination aus Schwenk und Teleskop CHRST. So bleibt die schwere Absenkvariante bis ins Detail planbar. Eingeputzt wird ein umlaufender Gips-Rand, der den Deckel ohne sichtbaren Absatz an die umgebende Deckenfläche anschließt.

Einbindung und Bezug

Für den Einbau wird die CHRT7 fest in die abgehängte Decke integriert; wegen der bewegten Masse ist die Tragkonstruktion sorgfältig auszulegen, und der volle Absenkweg braucht ausreichend freie Höhe unter der Decke. Der eingeputzte Rand wird verspachtelt, damit die geschlossene Klappe randlos in der Deckenfläche aufgeht und im Ruhezustand nicht erkennbar ist. Aus Traglast, Paneelmaß und Teleskophub lassen sich Deckenausschnitt, lichte Höhe und Anschluss frühzeitig festlegen und mit der Statik abstimmen. Für die Abstimmung von Gips-Rand, Deckenanschluss und Steuerungsanbindung steht mediacraft Planern und Fachhandel schon vor der Ausschreibung zur Seite. Konstruiert und in Handarbeit gebaut wird es in Großbritannien von Future Automation, während mediacraft allein die Distribution übernimmt. Ob eine feste Klappe, eine drehbare Ausführung oder die schwere Teleskopgröße die richtige Wahl ist, lässt sich in der Beratung anhand von Raumhöhe und Displaygewicht klären. Da die CHRT7 ausschließlich für den Innenbereich bestimmt ist, sollte der Saal dauerhaft trocken und klimatisch stabil sein. So wird die CHRT7 zu einer unsichtbaren Deckenlösung, die selbst große Bildformate tief in den Raum absenkt.
