Future Automation CHRS8 – schwenkbare Deckenklappe bis 115 kg für Objekt und Anspruch

Schwerlast öffnen und in Position drehen

Die CHRS8 ist auf große Profi-Displays ausgelegt und bildet die kräftige obere Mitte der schwenkbaren Reihe. Bei bis zu 115 kg Traglast entscheidet die Deckenkonstruktion mit: Sie muss das Gewicht aus Klappe, Panel und Bewegung dauerhaft und ohne Durchbiegung aufnehmen. Wo eine feste Montage nur eine Blickachse böte, bringt das Drehgelenk auch bei hohem Gewicht volle Ausrichtbarkeit. Angesteuert wird die Klappe über RS232, einen Kontaktschluss oder Infrarot; im Hohlraum verlangt sie 270 mm Einbauhöhe, deutlich mehr als die leichteren Größen. Endkunden erhalten ein schweres, hochwertiges Großdisplay, das nach Gebrauch komplett in der Decke verschwindet. Planer und Architekten gewinnen eine Reserve, mit der auch anspruchsvolle Profigeräte sicher getragen werden. Trotz des hohen Gewichts führt der kräftige Antrieb den Bildschirm ruhig und hält ihn in jeder Zwischenstellung sicher. Damit lassen sich selbst große Profipanels mit robuster Bauweise verdeckt an der Decke unterbringen. So verbindet die CHRS8 hohe Traglast mit voller Beweglichkeit.

Objektbereich mit hohen Anforderungen

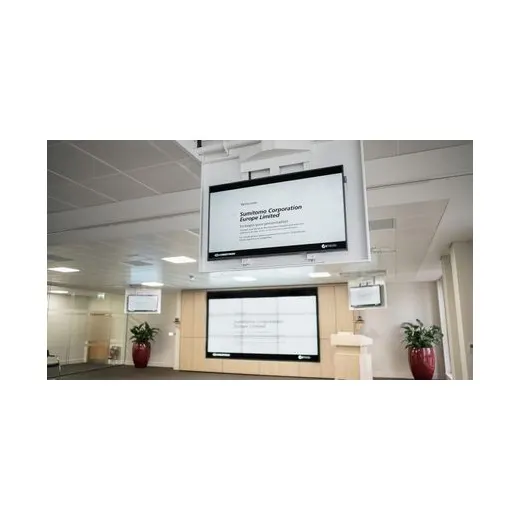

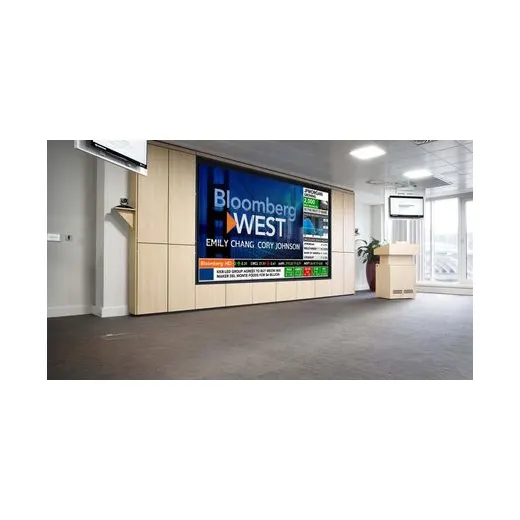

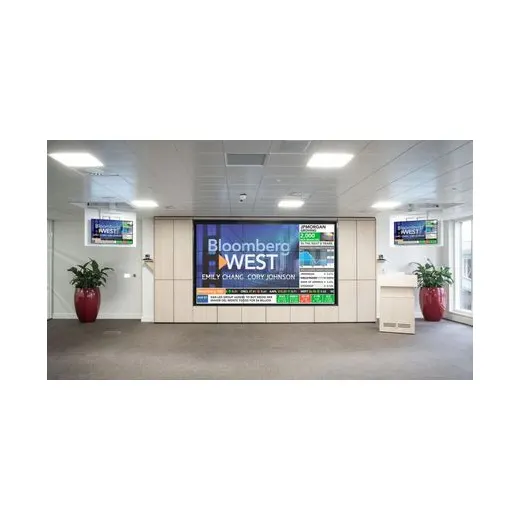

Ihre Stärke spielt die CHRS8 in repräsentativen Objekten aus, in denen schwere Displays flexibel ausgerichtet werden sollen. In Foyer, Auditorium oder Markenraum dreht der Schirm zum Besucherstrom oder zur Bühne, je nach Anlass und Blickrichtung. Nach der Nutzung fährt das Display zurück nach oben, und die schwere Klappe schließt trotz ihres Gewichts bündig und leise mit der Decke ab. Innenarchitekten erhalten damit eine Möglichkeit, selbst großformatige Profi-Displays vollständig aus dem Raumbild verschwinden zu lassen. Der Betreiber steuert Öffnen, Drehen und Einfahren rein motorisch über Taster, RS232, Kontaktschluss oder Infrarot, eingebunden in die Gebäudetechnik. Dem Fachhandel dient die CHRS8 als Schwerlastlösung für Projekte mit hohen Lasten und Repräsentationsanspruch. Neben dieser Schwerlastvariante steht die Baugröße auch als einfache Klappe CHR, als Teleskopmodell CHRT und als schwenkbare Teleskopklappe CHRST bereit, sodass sich jede Objektsituation bedienen lässt. Sämtliche Leitungen und die Steuertechnik verschwinden im Deckenhohlraum, sodass die aufwendige Mechanik im Ruhezustand unsichtbar bleibt. In Flagship-Stores und Unternehmenszentralen dreht sich damit ein großes Display zwischen mehreren Präsentationsachsen. So bleibt auch schwere Technik unsichtbar und beweglich.

Antrieb, Steuerung und Sicherheitsrücklauf

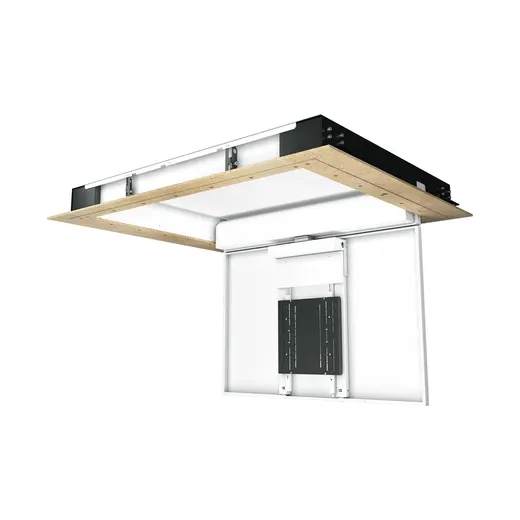

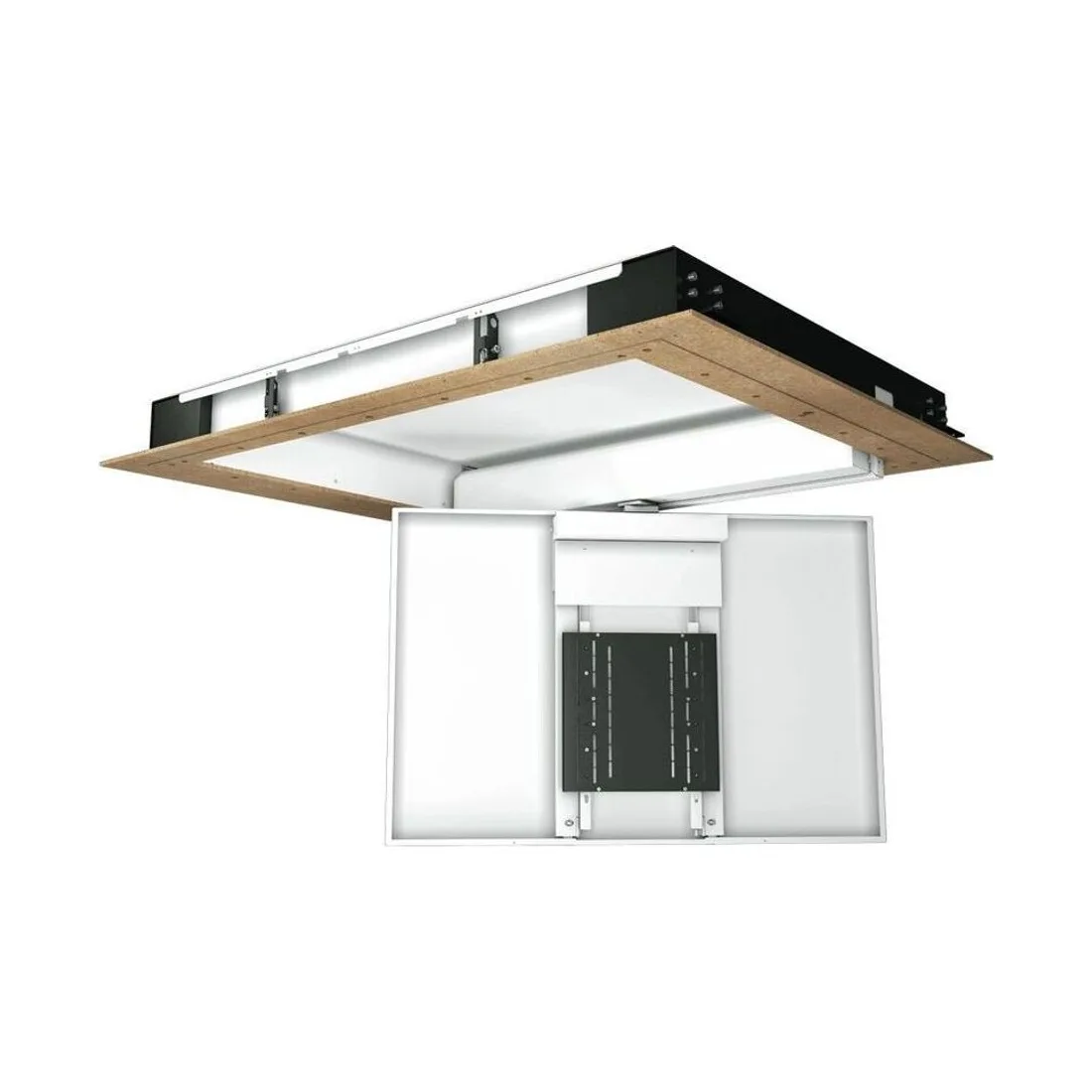

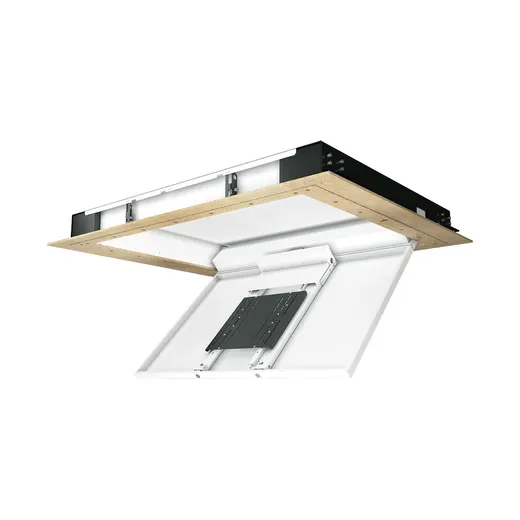

Konstruktiv verbindet die CHRS8 eine massiv ausgelegte Deckenklappe mit einem kräftigen elektrischen Schwenkarm und robustem Drehgelenk. Der Ablauf erfolgt in zwei Stufen: Zuerst öffnet die Klappe bis zu 90 Grad, anschließend dreht das Display um 180 Grad zur jeweils gewünschten Seite. In dieser Ausführung trägt sie Displays bis 115 kg mit einem Displaymaß bis 1980 × 1090 × 150 mm in Breite, Höhe und Tiefe, die Diagonale bleibt bei 40 bis 98 Zoll. Die Ansteuerung läuft über RS232, Contact Closure oder IR; in der Schließposition stellen sich die Endschalter selbst nach und halten die Einrichtung trotz hoher Last kurz. Für den Ernstfall sichern eine mechanische und eine elektrische Notrückholung, dass der schwere Bildschirm bei Ausfall zuverlässig einfährt. Der geräuscharme Motor und die intern über eine Wartungsklappe erreichbare Steuerbox erleichtern Betrieb und Service. Vormontiert und einbaufertig ausgeliefert, ist die Klappe rein für den Innenbereich ausgelegt. Ausschnitt und tragende Konstruktion lassen sich aus der Last, dem Displaymaß und den 270 mm Einbauhöhe belastbar auslegen. Über die selbstjustierenden Endschalter stellt sich die Schließlage selbsttätig ein, was die Inbetriebnahme auch bei hoher Last vereinfacht. So bleibt auch diese große Baugröße technisch sicher im Griff.

Einbindung und Bezug

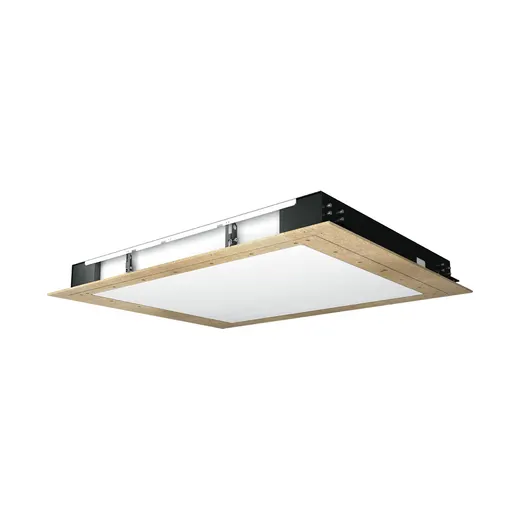

Beim Einbau wird die CHRS8 fest in die abgehängte Decke integriert, wobei die Tragkonstruktion die Last von bis zu 115 kg samt Schwenkmoment sicher aufnehmen muss. Ein Deckel in Weißlack RAL9910 und ein umlaufender MDF-Einputzrand fügen die massive Klappe nahtlos in die Deckenfläche ein; kundenspezifische Finishes sind auf Anfrage lieferbar. In der DACH-Region übernimmt die mediacraft AG als offizieller Future-Automation-Distributor die Auslieferung und unterstützt Endkunden, Architekten, Fachplaner und Handel bei der statischen Auslegung sowie der Vorbereitung des Einbaus. Entwickelt und produziert wird die Technik von Future Automation in Großbritannien; mediacraft ist im deutschsprachigen Raum allein für den Vertrieb zuständig und nicht Hersteller. Wegen der hohen Lasten stimmt mediacraft auf Wunsch Statik, Deckenaufbau und Steuerungsanbindung eng mit Planern und Tragwerksplanern ab. Dem Fachhandel und Objekteur bietet die CHRS8 damit eine belastbare Basis für anspruchsvolle Installationen. So wird die CHRS8 zur belastbaren, unsichtbaren Deckenlösung für große Displays im Objektbereich.
