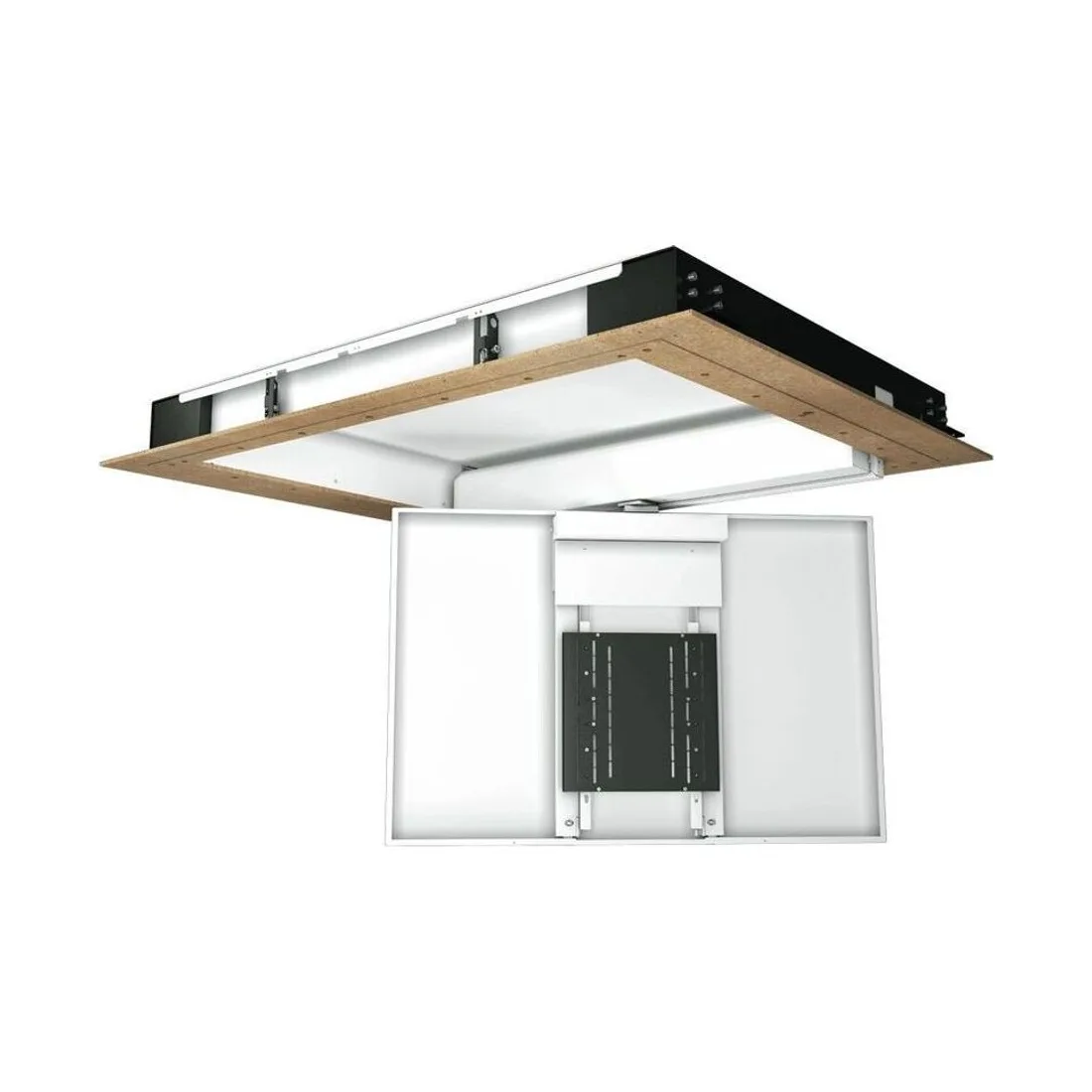

Future Automation CHRS7 – schwenkbare Großbild-Deckenklappe für Konferenz- und Medienräume

Großbild absenken und auf die Runde ausrichten

Die CHRS7 ist die Großbildgröße der schwenkbaren Reihe und zielt auf Räume, in denen viele Personen aus unterschiedlichen Positionen mitverfolgen. Die Decke muss dafür 220 Millimeter Einbauhöhe im Hohlraum bereitstellen, damit die Einheit im Ruhezustand vollständig darin verschwindet. Statt einer festen Blickrichtung entsteht so ein Bild, das der Sitzordnung folgt und aus jeder Ecke gut lesbar bleibt. Fällt die Steuerung aus, lässt sich das Panel mechanisch wie elektrisch notentriegeln, sodass ein Großformat nicht unerreichbar in der Decke festsitzt. Endkunden erleben ein imposantes Großbild, das nach der Sitzung geräuscharm in der Decke verschwindet. Planer und Architekten gewinnen eine Großbildbühne, die keine dauerhaft sichtbare Fläche im Raum belegt. Weil der Schwenkarm das Großformat gleichmäßig führt, bleibt das Bild in jeder Drehstellung stabil und plan zur Blickachse. In Konferenzräumen ersetzt eine solche Deckenlösung die fest an der Wand hängende Großanzeige, die stets in dieselbe Richtung zeigt. So wird die Präsentation groß und der Raum trotzdem aufgeräumt.

Konferenz und Medienraum im Blick

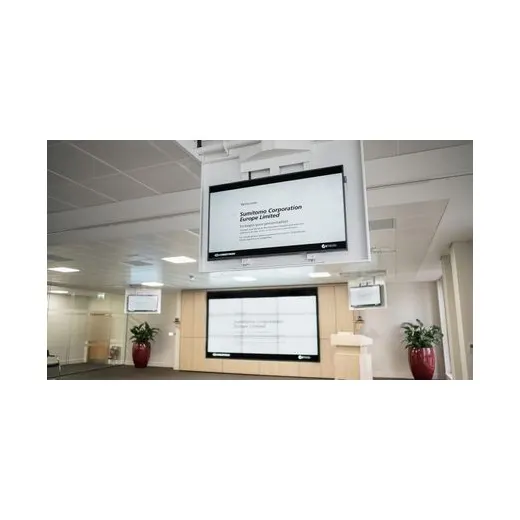

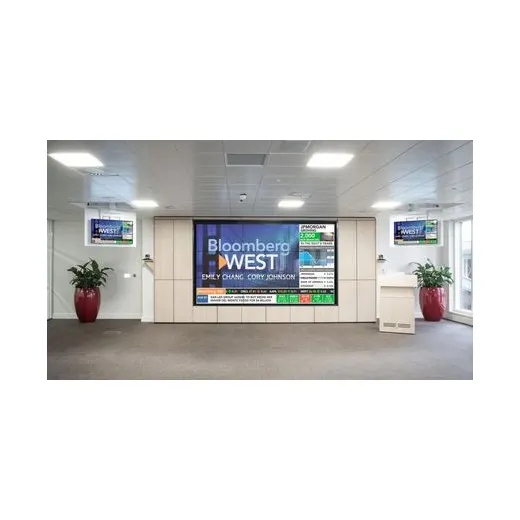

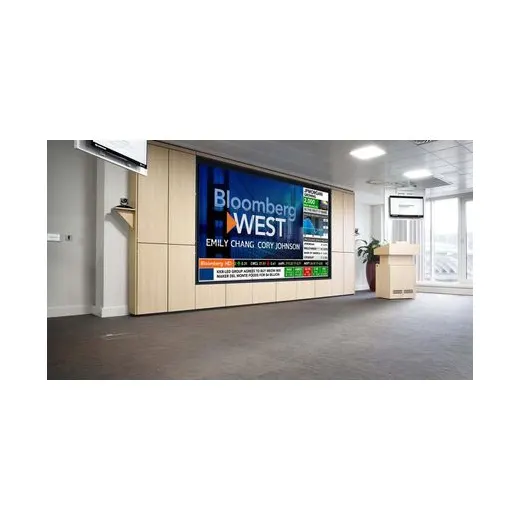

Ihre Stärke zeigt die CHRS7 dort, wo aus wechselnden Sitzordnungen auf ein großes Bild geschaut wird. Im Konferenzraum dreht der Schirm zur tagenden Seite des Tisches, im Medien- oder Schulungsraum orientiert er sich zur jeweils aktiven Gruppe. Ist die Sitzung beendet, hebt sich das Display in die Decke, und die bündige Klappe verschließt die Öffnung nahezu lautlos. Für Innenarchitekten bleibt ein repräsentativer Raum frei von fest montierter Technik, weil das Großbild nur bei Bedarf erscheint. Der Betreiber steuert Ausklappen, Drehen und Einfahren komplett motorisch – per Taster, RS232, Kontaktschluss oder Infrarot, auch in Mediensteuerungen eingebunden. Dem Fachhandel dient die CHRS7 als ausrichtbare Großbildlösung für Konferenz- und Präsentationsflächen. Da es die Baugröße auch als reine Klappe CHR, als Teleskop CHRT und als schwenkbares Teleskop CHRST gibt, lässt sich jede Deckensituation abdecken. Alle Signal- und Netzleitungen laufen verdeckt im Deckenhohlraum, sodass der Raum im Ruhezustand vollständig aufgeräumt wirkt. Für Vorstands- und Schulungsflächen entsteht so eine große Anzeige, die sich der jeweiligen Sitzordnung anpasst. So folgt das Großbild flexibel dem Ablauf im Raum. Zu beachten ist die Einbauhöhe von 220 Millimetern, die über der Klappe frei bleiben muss – etwas mehr als bei den kleineren Schwenkgrößen, weil das Drehgelenk zusätzlichen Raum beansprucht.

Technik, Steuerungsanbindung und Notlauf

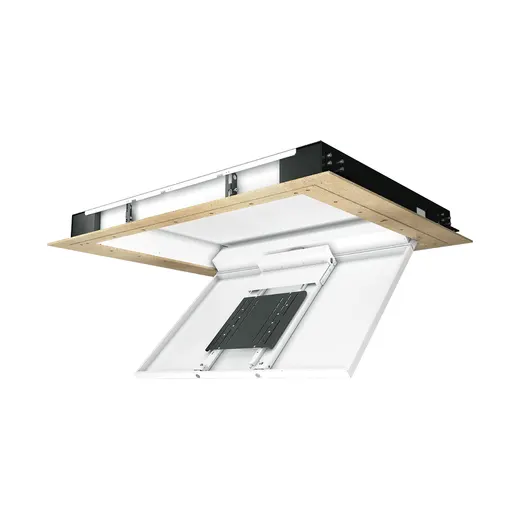

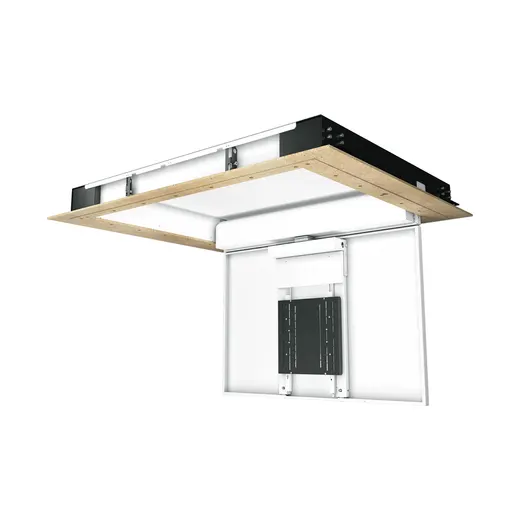

Technisch verbindet die CHRS7 eine kräftig ausgelegte Deckenklappe mit einem elektrischen Schwenkarm samt Drehgelenk für Großformate. Der Ablauf ist zweigeteilt: zuerst das Absenken um bis zu 90 Grad, dann die Drehung um 180 Grad nach links oder rechts. In dieser Baugröße trägt sie Displays bis 65 kg mit einem Displaymaß bis 1730 × 970 × 100 mm (B × H × T), die Diagonale reicht von 40 bis 98 Zoll. Für die Anbindung an Haus- und Mediensteuerungen stehen RS232, Contact Closure und IR bereit; selbstjustierende Endschalter in der Schließposition beschleunigen die Einrichtung. Fällt Strom oder Steuerung aus, führen eine mechanische wie eine elektrische Notrückholung das Großbild zuverlässig in die Deckenöffnung zurück. Der geräuscharme Motor und die intern über eine Wartungsklappe zugängliche Steuerbox halten Betrieb und Service unkompliziert. Der Lift verlässt das Werk fertig zusammengebaut und eignet sich ausschließlich für den Innenraum. Aus Displaymaß, Traglast und den benötigten 220 mm Einbauhöhe definieren Planer Deckenausschnitt und Tragwerk frühzeitig. Selbstjustierende Endschalter erkennen die Schließlage von allein und erleichtern die Abstimmung mit der Mediensteuerung. So bleibt die Großbildgröße auch technisch beherrschbar.

Einbindung und Bezug

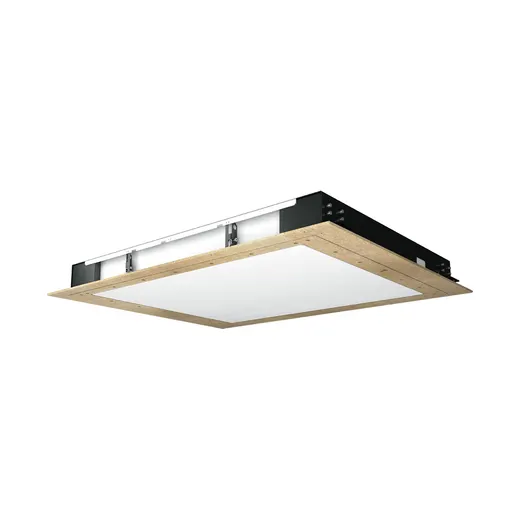

Für den Einbau wird die CHRS7 fest in die abgehängte Decke gesetzt, deren Tragwerk das erhöhte Displaygewicht und die Schwenkkräfte des Großbilds aufnehmen muss. Deckel in Weißlack RAL9910 und ein MDF-Einputzrand betten die Klappe nahtlos in die Deckenfläche ein, während kundenspezifische Finishes auf Wunsch bereitstehen. Die mediacraft AG agiert als offizieller Future-Automation-Vertrieb für Deutschland und Österreich, liefert das System und begleitet Endkunden, Architekten, Planer und Fachhandel bei Auslegung und Einbauvorbereitung. Entwickelt und gefertigt wird die Technik von Future Automation in Großbritannien, den Vertrieb im DACH-Raum verantwortet allein mediacraft. Auf Wunsch begleitet mediacraft die Integration in AV- und Gebäudetechnik sowie die Abstimmung von Deckenaufbau und Kabelweg. Dem Fachhandel und Systemintegrator bietet die CHRS7 damit eine planbare Großbildkomponente für anspruchsvolle Projekte. So wird die CHRS7 zur ausrichtbaren, unsichtbaren Großbildlösung für anspruchsvolle Konferenzräume. Wer mehrere Räume gleichartig ausstattet, prüft diesen Wert deshalb je Decke einzeln, statt ihn aus einem anderen Geschoss zu übernehmen.
