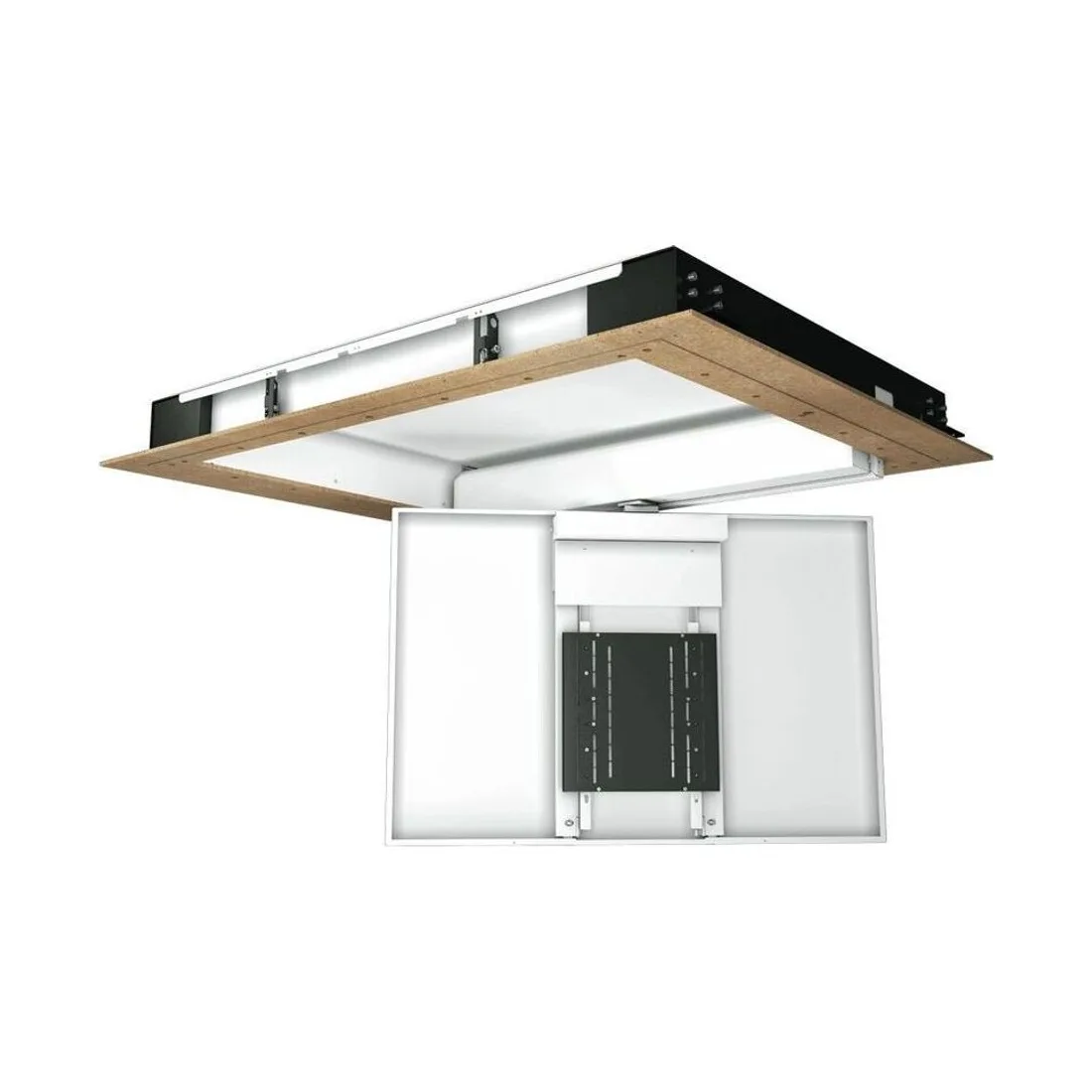

Future Automation CHRS6 – vielseitige Deckenklappe mit Drehgelenk für den mittleren Lastbereich

Vielseitig herabklappen und rundum drehen

Als drehbare Mittelgröße schlägt die CHRS6 die Brücke zwischen leichten Wohnraumlösungen und den schweren Objektmodellen der Reihe. Erst klappt das Display um bis zu 90 Grad herab, dann orientiert es das Drehgelenk um volle 180 Grad seitlich, wodurch sich das Bild flexibel auf jeden Platz ausrichten lässt. Wo eine feste Deckenklappe nur nach unten zeigt, folgt die CHRS6 der tatsächlichen Blickrichtung im Raum. Mit einer Tragfähigkeit von 80 kg deckt sie den mittleren Lastbereich ab und trägt Panels von 40 bis 98 Zoll, deren Maß bis 1530 × 920 × 100 mm reicht; die Klappe benötigt 210 mm Deckentiefe. Endkunden gewinnen ein kräftiges, frei schwenkbares Bild, das nach dem Einfahren restlos in der Decke verschwindet. Planer schätzen die Reserve, mit der auch schwerere Displays sicher getragen werden. Dank kräftigerem Antrieb hält die Mechanik auch schwerere Panels ruhig in jeder Zwischenstellung, ohne nachzugeben. Damit eignet sich die Größe für hochwertige Wohnräume ebenso wie für gehobene Objektbereiche. So verbindet die CHRS6 Belastbarkeit mit hoher Beweglichkeit.

Blickachsen flexibel bedienen

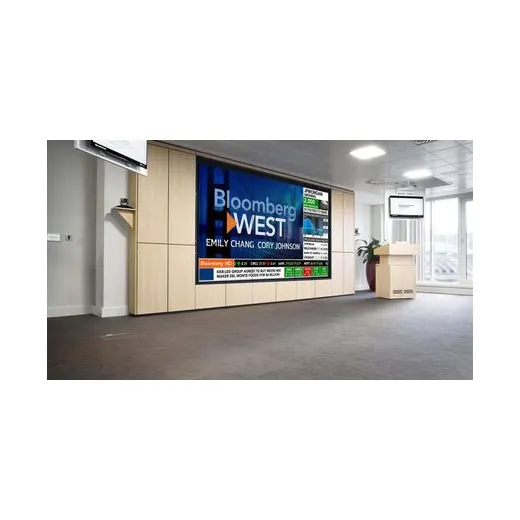

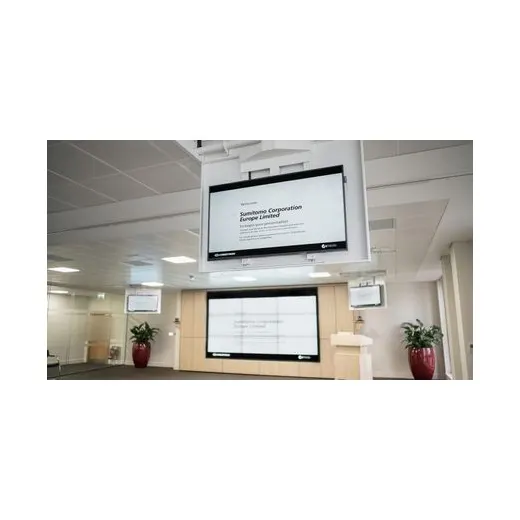

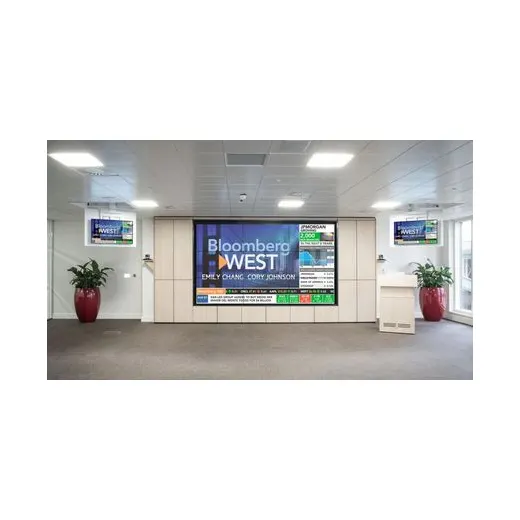

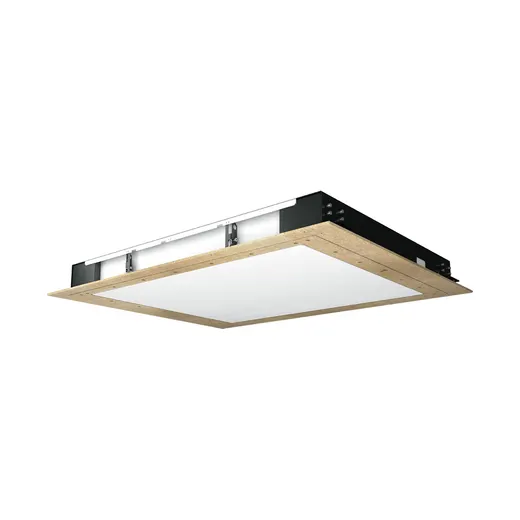

Sobald Menschen aus unterschiedlichen Richtungen auf den Bildschirm schauen, kommt die Beweglichkeit der CHRS6 zum Tragen. In einem großzügigen Wohnbereich dreht der Schirm zwischen Lounge und Kaminecke, in Empfang oder Showroom richtet er sich zu Besuchern und Gesprächsgruppen aus. Nach dem Ausschalten hebt sich das Display zurück in die Decke, und die bündige Klappe verschließt die Öffnung nahezu geräuschlos. Innenarchitekten erhalten damit einen verborgenen Deckenplatz, der gleich mehrere Blickachsen bedient, ohne die Gestaltung durch sichtbare Technik zu stören. Der Betreiber löst Ausklappen, Drehen und Einfahren rein motorisch aus – über Taster, RS232, Kontaktschluss oder Infrarot. Für den Fachhandel ist die CHRS6 die belastbare Empfehlung für repräsentative Räume mit variablen Blickrichtungen. Dieselbe Baugröße ist wahlweise als reine Klappe (CHR), mit Teleskopauszug (CHRT) oder als Kombination aus Schwenken und Teleskop (CHRST) erhältlich, womit sich das Konzept passgenau abstimmen lässt. Die gesamte Verkabelung bleibt im Deckenhohlraum geführt, sodass im Ruhezustand nur die bündige Klappe sichtbar ist. In Showrooms und Empfangsbereichen lässt sich damit ein einziges Display zwischen Marken-, Info- und Besprechungszone drehen. So erschließt ein einziges Gerät mehrere Nutzungsszenarien.

Mechanik, Ansteuerung und Notlauf

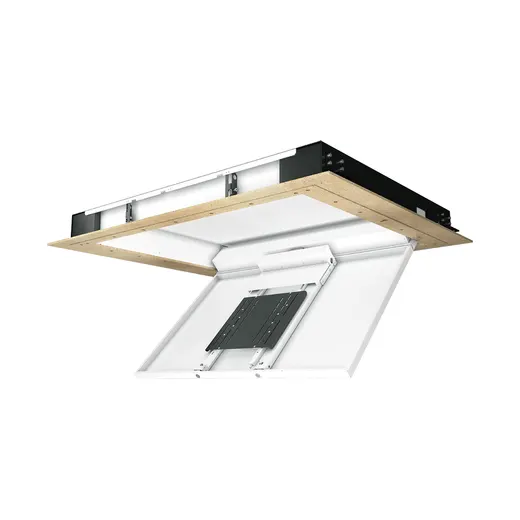

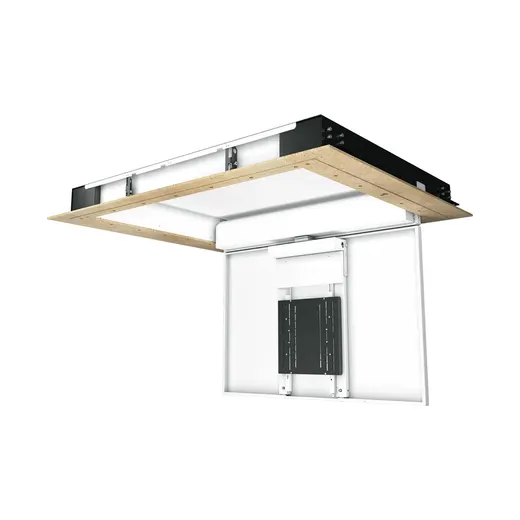

Konstruktiv erweitert die CHRS6 die kräftige Deckenklappe um einen elektrischen Schwenkarm mit robustem Drehgelenk. Zwei Bewegungen sind hier gekoppelt: Zunächst senkt sich die Klappe um maximal 90 Grad ab, danach dreht das Panel um volle 180 Grad zur linken oder rechten Seite. In dieser Ausführung trägt sie Displays bis 80 kg bei einem Paneelmaß bis 1530 × 920 × 100 mm, die Diagonale umfasst 40 bis 98 Zoll. Angesteuert wird über RS232, Contact Closure oder IR; selbstjustierende Endschalter in der Schließposition sorgen für eine zügige Inbetriebnahme. Für den Ernstfall bringt die CHRS6 sowohl eine mechanische als auch eine elektrische Notrückholung mit, die den Bildschirm bei Strom- oder Steuerungsausfall zurückholt. Der leise laufende Motor und die intern über eine Wartungsklappe erreichbare Steuerbox ergänzen den Aufbau. Im Auslieferzustand ist die Baugruppe bereits vollständig montiert und nur für Innenräume freigegeben. Ausschnitt und Statik der Decke leiten sich zuverlässig aus Traglast, Paneelmaß und der Einbautiefe von 210 mm ab. Die selbstjustierenden Endschalter stellen die Schließposition selbsttätig ein und halten die Inbetriebnahme trotz höherer Last kurz. So bleibt auch die belastbare Mittelgröße technisch gut kontrollierbar.

Einbindung und Bezug

Beim Einbau wird die CHRS6 fest in die abgehängte Decke integriert, wobei die Unterkonstruktion die höhere Traglast und das seitliche Drehmoment sicher abtragen muss. Deckel in Weißlack RAL9910 und ein umlaufender MDF-Einputzrand lassen die Klappe optisch mit der Decke verschmelzen; kundenspezifische Finishes sind auf Anfrage möglich. Den Bezug in Deutschland und Österreich verantwortet die mediacraft AG als autorisierter Future-Automation-Partner; sie stellt die Einheit bereit und steht Endkunden, Architekten, Fachplanern und Handel bei Dimensionierung und Einbauvorbereitung zur Seite. Die Entwicklung und Herstellung liegt bei Future Automation in Großbritannien, während mediacraft ausschließlich den Vertrieb im DACH-Raum verantwortet. Bei Bedarf stimmt mediacraft Deckenaufbau, Lastabtrag und Steuerungsanbindung mit dem Projektteam ab, damit die kräftigere Einheit sicher sitzt. Dem Fachhandel eröffnet die CHRS6 einen breiten Anwendungsbereich vom Privatobjekt bis zum Repräsentationsraum. So wird die vielseitige CHRS6 zur belastbaren, unsichtbaren Deckenlösung mit frei wählbarem Blickwinkel. Die Einbauhöhe im Deckenhohlraum gehört dabei zu den ersten Maßen, die feststehen sollten.
