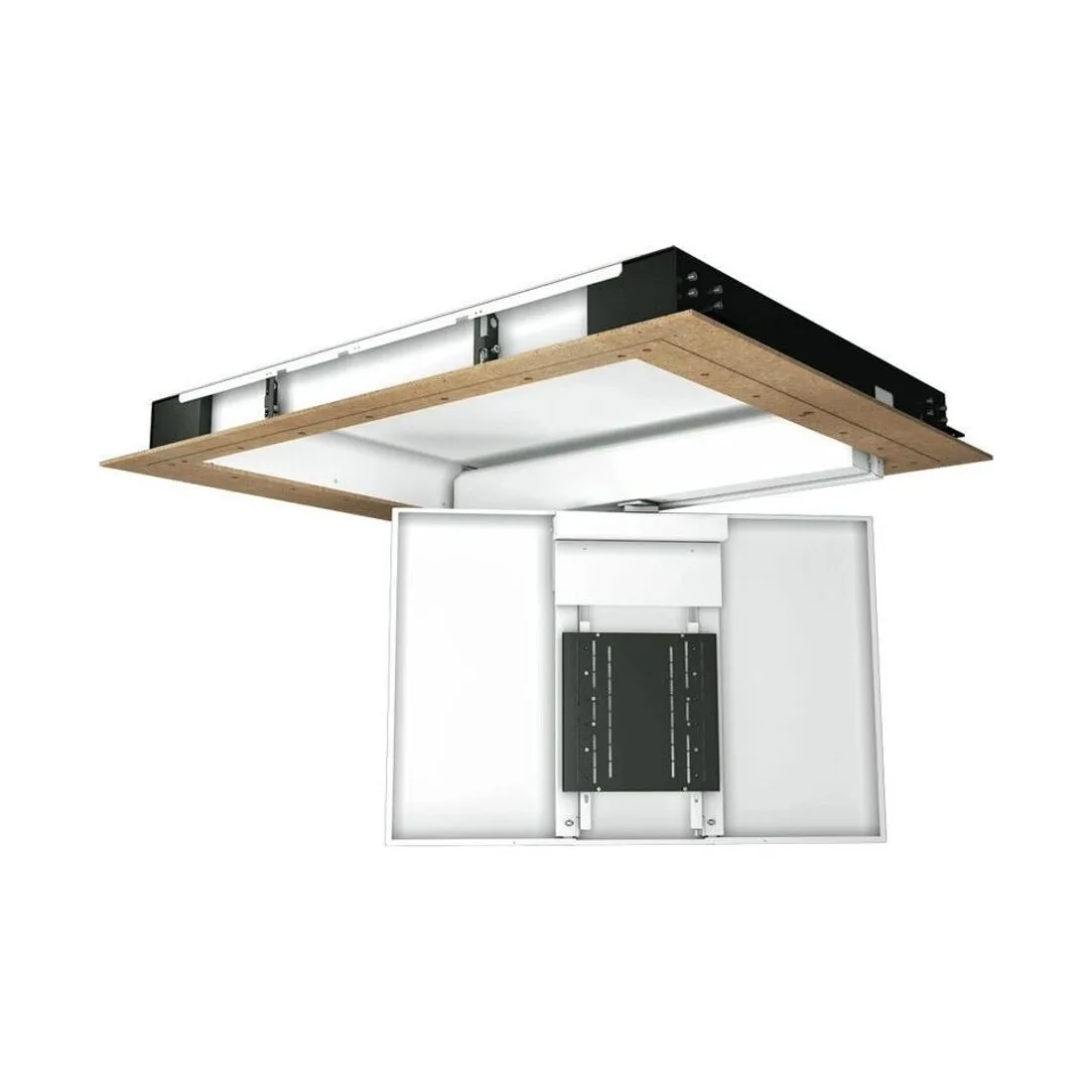

Future Automation CHRS5 – leichte Deckenklappe mit Drehgelenk für flexibel ausrichtbare Bilder

Leicht ausfahren, frei ausrichten

Die CHRS5 ordnet sich als leichte, vielseitige Schwenkgröße zwischen der kompakten Einstiegsvariante und den größeren Modellen der Reihe ein. Ein geräuscharmer Motor führt die Bewegung aus, und den größten Drehwinkel kann man auf Wunsch begrenzen, etwa wenn eine Wand nahe ist. Anders als eine starre Deckenklappe bleibt das Bild nicht fixiert, sondern folgt der aktuellen Sitzposition im Raum. Die Einheit erreicht die Baustelle komplett vormontiert, verlangt im Hohlraum 210 mm Deckentiefe und ist ausschließlich für den Innenbereich freigegeben. Endkunden erhalten damit ein Bild, das sich mühelos umorientieren lässt und nach dem Einfahren spurlos verschwindet. Planern gibt die überschaubare Traglast Spielraum bei leichten bis mittleren Displays. Da die bewegten Massen gering bleiben, arbeitet der Antrieb ruhig und positioniert das Bild rasch an der gewünschten Stelle. Für kleinere Umbauten und Bestandsdecken ist das moderate Gewicht ein praktischer Vorteil bei der Unterkonstruktion. So verbindet die CHRS5 geringes Gewicht mit echter Beweglichkeit.

Beweglichkeit für wechselnde Sitzpositionen

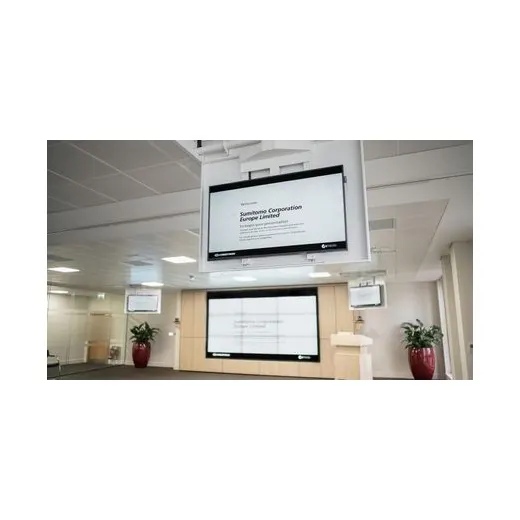

Ihren Nutzen entfaltet die CHRS5, sobald der bevorzugte Platz im Raum nicht feststeht. Im Wohnzimmer folgt der Schirm der Sofagruppe oder dreht zum Esstisch, im flexiblen Besprechungsraum orientiert er sich zur jeweils tagenden Runde. Sobald abgeschaltet wird, kehrt der Bildschirm nach oben zurück und die Klappe schließt leise und bündig mit der Deckenfläche. Für Innenarchitekten bedeutet das, dass ein einziger versteckter Deckenplatz mehrere Nutzungsrichtungen abdeckt, ohne sichtbare Technik zu hinterlassen. Ausklappen, Drehen und Einfahren steuert der Betreiber komplett motorisch, wahlweise über Taster, RS232, Kontaktschluss oder Infrarot. Dem Fachhandel bietet sich die CHRS5 als leichte Lösung für Räume mit veränderlicher Möblierung an. Da dieselbe Baugröße auch als reine Klappe CHR, als Teleskopvariante CHRT und als schwenkbares Teleskop CHRST verfügbar ist, findet sich für jedes Projekt die passende Ausführung. Sämtliche Leitungen verschwinden dabei im Deckenhohlraum, sodass die Optik im Ruhezustand allein von der bündigen Klappe bestimmt wird. In Wohnungen mit offenem Grundriss lässt sich damit ein Bildschirm zwischen mehreren Zonen teilen, ohne ein zweites Gerät. So bedient ein Gerät flexibel, was sonst mehrere Positionen erfordern würde. Die Traglast von 35 Kilogramm ist die niedrigste unter den CHRS-Modellen – ein schwereres Panel derselben Diagonale gehört bereits in die nächstgrößere Baugröße.

Antrieb, Steuerung und Sicherheit

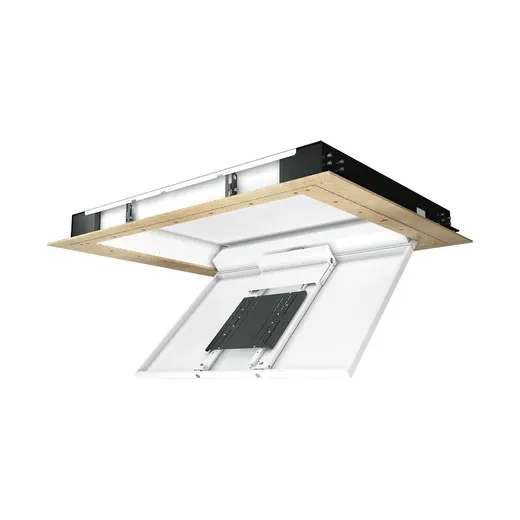

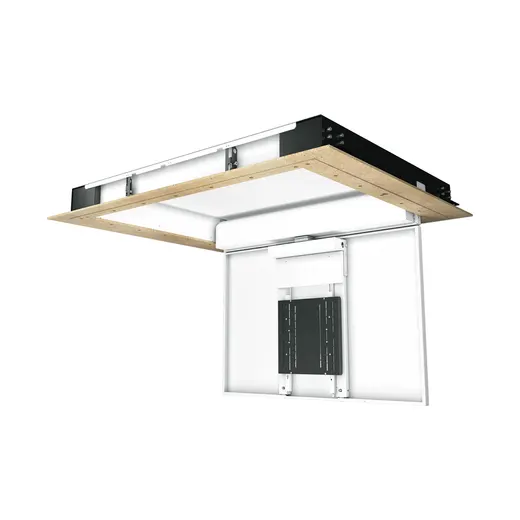

Im Kern kombiniert die CHRS5 die motorisierte Deckenklappe mit einem elektrisch bewegten Schwenkarm samt Drehgelenk. Der Bewegungsablauf gliedert sich in zwei Schritte – das Ausklappen aus der Decke und die anschließende Drehung um bis zu 180 Grad nach links oder rechts. In dieser Größe verarbeitet sie Displays bis 35 kg mit einem Paneelmaß bis 1330 × 800 × 100 mm, gedacht für die Klasse 48 bis 58 Zoll. Für die Ansteuerung stehen RS232, Contact Closure und IR bereit; per RS232 lassen sich die linke und rechte Endstellung sowie die Mittelstellung direkt wählen. Bei Strom- oder Steuerungsausfall sichern eine mechanische sowie eine elektrische Notöffnung, dass sich die Klappe öffnen und der Fehler beheben lässt. Der nahezu geräuschlose Motor und die intern über eine Wartungsklappe zugängliche Steuerbox runden die Technik ab. Die Einheit kommt fertig montiert und ist allein für den Innenraum bestimmt. Deckenausschnitt und Tragwerk ergeben sich früh im Projekt aus Traglast, Paneelmaß und der Einbauhöhe von 210 mm. Weil die Einheit werkseitig eingestellt ankommt, bleibt die Erstinbetriebnahme kurz. So bleibt die leichte Schwenkgröße technisch sauber beherrschbar. Für die Bewegung selbst gilt: Erst fährt die Klappe aus, und erst danach beginnt der Schwenk. Beide Wege brauchen unterhalb der Decke freien Raum.

Einbindung und Bezug

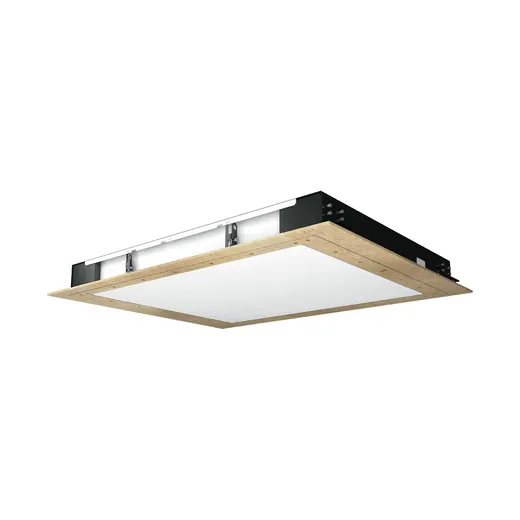

Für den Einbau sitzt die CHRS5 fest in der abgehängten Decke, deren Tragkonstruktion sowohl das Displaygewicht als auch die seitliche Drehbewegung aufnehmen muss. Der weiße Deckel in RAL9910 und ein MDF-Einputzrand fügen die Klappe fugenarm in die Deckenfläche ein; auf Wunsch sind abweichende, kundenspezifische Finishes lieferbar. Bezugsquelle für die CHRS5 in Deutschland und Österreich ist die mediacraft AG, der offizielle Vertrieb von Future Automation; Endkunden, Architekten, Planer und Fachhandel erhalten dort Hilfe bei Auslegung und Einbauvorbereitung. Ihre Mechanik wiegt 150 Kilogramm und entsteht in den Werkstätten von Future Automation in Großbritannien. Deckenhöhe, Kabelweg und Steuersignal gehören früh geklärt, damit die leichte Einheit reibungslos in Bestand oder Neubau einzieht. Dem Fachhandel bietet die CHRS5 eine überschaubar zu montierende Position mit klarem Einsatzprofil. So fügt sich die leichte CHRS5 unauffällig in die Decke und bringt Bewegung ins Bild.
