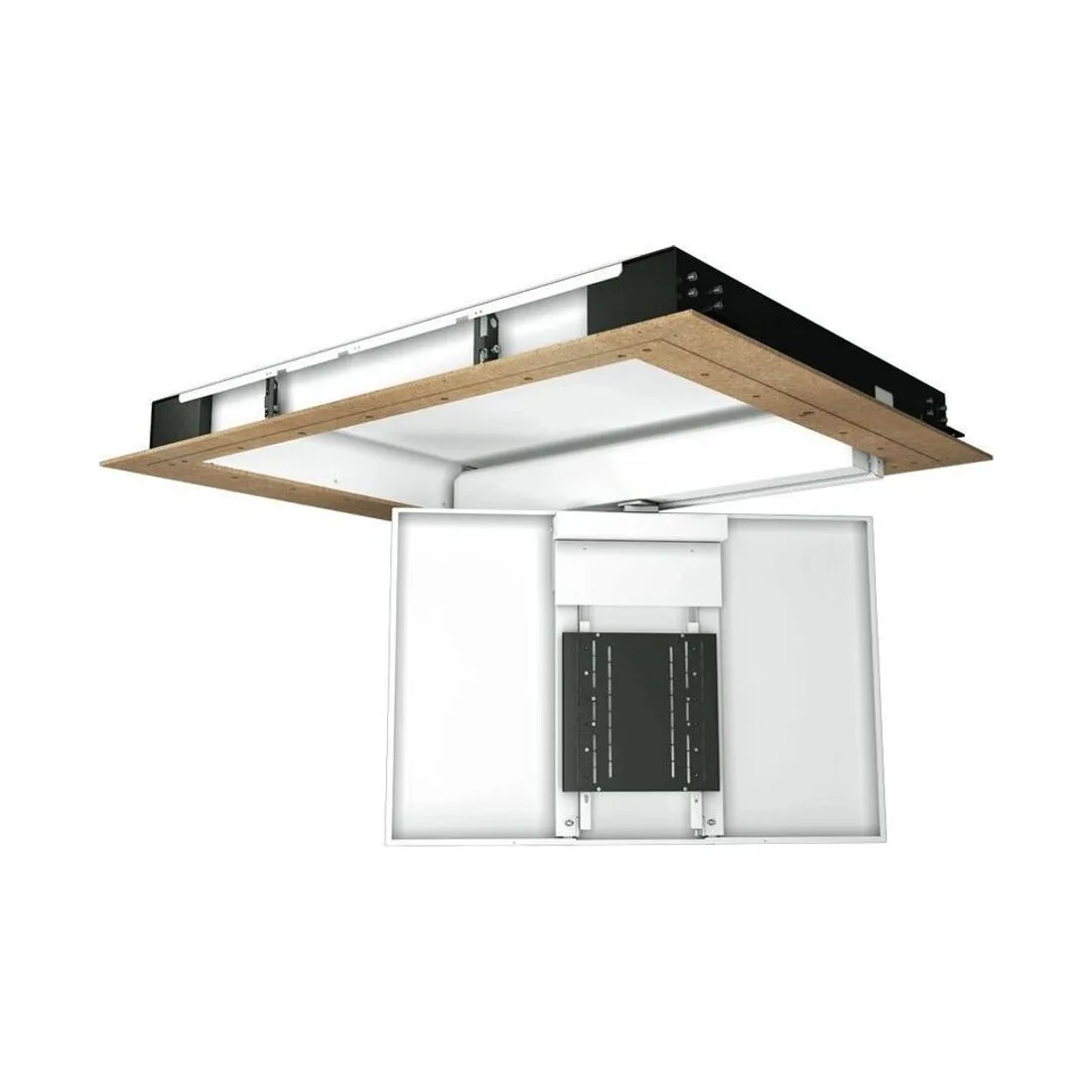

Future Automation CHRS4 – die kompakte Deckenklappe mit Drehgelenk für wandelbare Wohnräume

Kompakt ausklappen und zur Seite drehen

Die CHRS4 verbindet die verdeckte Deckenmontage mit einem beweglichen Drehgelenk und richtet damit den kleinsten Vertreter der schwenkbaren Reihe ein. Im Hohlraum verlangt die Klappe 210 mm Einbauhöhe, die der Deckenaufbau über die gesamte Fläche des Deckels bereitstellen muss. Dadurch bleibt das Bild nicht starr nach unten gerichtet, sondern lässt sich gezielt auf den jeweiligen Platz nachführen. Sie nimmt Bildschirme der Klasse 40 bis 48 Zoll auf und trägt dabei bis zu 45 kg. Das Paneel darf höchstens 1130 × 680 × 100 mm groß sein, und die Klappe beansprucht 210 mm Deckentiefe. Für Endkunden entsteht ein Bild, das sich flexibel positionieren lässt und nach Gebrauch vollständig in der Decke verschwindet. Planer und Architekten schätzen, dass schon die kleinste Baugröße einen zweiten Freiheitsgrad mitbringt. Weil der Motor die Bewegung präzise führt, kehrt das Panel nach jedem Schwenk exakt in seine bündige Ruhelage zurück, ohne dass Führungsschienen oder Halter im Raum sichtbar blieben. Gerade im Eck-Wohnraum, wo ein Fernseher sonst leicht im Weg steht, schafft die verdeckte Anordnung spürbar mehr Ruhe an Wand und Decke. So gewinnt selbst ein knapper Raum eine bewegliche, dennoch verborgene Bildquelle.

Ein Displayplatz für mehrere Blickwinkel

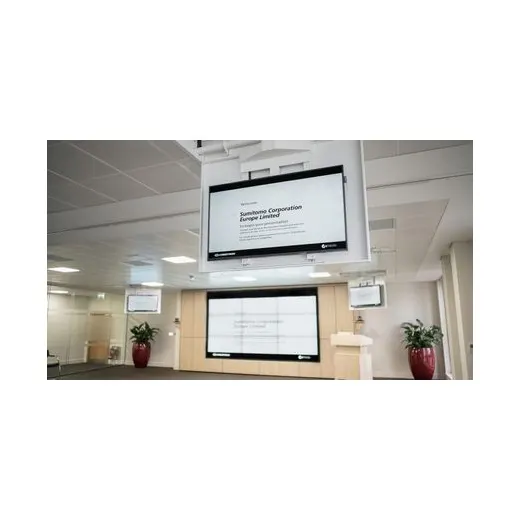

Das Drehgelenk zahlt sich überall dort aus, wo nicht von einem festen Punkt aus geschaut wird. Im offenen Wohnbereich orientiert sich der Schirm mal zur Sitzgruppe, mal zur Küchenzeile; in der Beratungsecke dreht er zur jeweiligen Personengruppe. Nach dem Ausschalten fährt der Bildschirm wieder nach oben, und die bündige Klappe schließt geräuscharm mit der Decke ab. Innenarchitekten löst das ein häufiges Problem: Ein einziger verborgener Displayplatz bedient gleich mehrere Blickrichtungen, ohne die Raumgestaltung zu stören. Für den Betreiber laufen Ausklappen, Drehen und Einfahren rein motorisch und lassen sich per Taster, RS232, Kontaktschluss oder Infrarot auslösen. Der Fachhandel kann die CHRS4 gezielt für wandelbare Wohn- und Objekträume mit variabler Möblierung anbieten. Weil die Baugröße ebenso als reine Klappe CHR, als Teleskop CHRT und als schwenkbares Teleskop CHRST vorliegt, lässt sich die passende Variante präzise wählen. Auch die Verkabelung verläuft verborgen im Deckenhohlraum, sodass weder Zuleitungen noch Technik das Bild stören. Für kompakte Heimkinos und Multifunktionsräume entsteht so eine einzige Displayposition, die je nach Anlass zur Seite dreht. So passt sich der Bildschirm dem Raum an, statt ihn zu dominieren.

Technik, Steuerung und Notrückholung

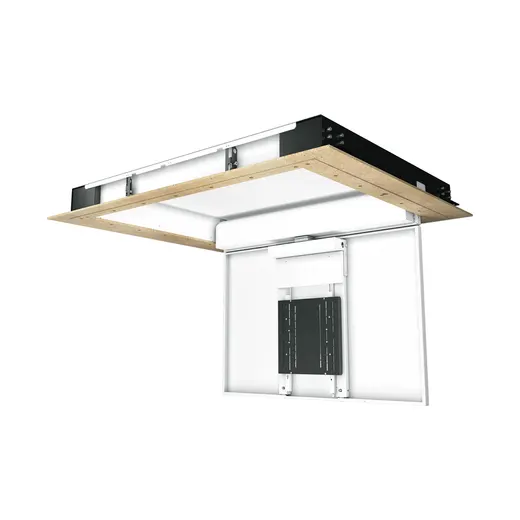

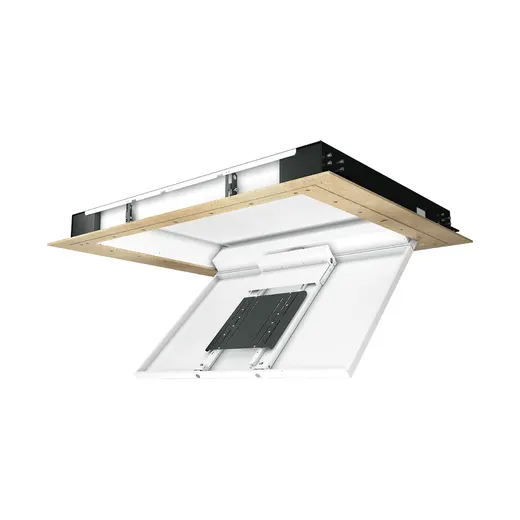

Technisch ergänzt die CHRS4 die motorisierte Klappe um einen elektrisch angetriebenen Schwenkarm mit Drehgelenk, dessen Ablauf zweistufig verläuft. Die Klappe öffnet zuerst, und erst wenn sie steht, setzt die Drehung ein, bis 180 Grad in jede Richtung. In dieser Baugröße bleibt es bei Displays bis 45 kg und einem Paneelmaß bis 1130 × 680 × 100 mm, gedacht für die Klasse 40 bis 48 Zoll. Die Steuerung erfolgt wahlweise über RS232, Contact Closure oder IR; der Drehwinkel lässt sich auf Wunsch begrenzen, und eine Haussteuerung kann ganz links, ganz rechts oder gespeicherte Stellungen anfahren. Fällt Strom oder Steuerung aus, öffnen eine mechanische und eine elektrische Notentriegelung die Klappe, damit sich der Fehler suchen lässt. Untergebracht ist die Steuerelektronik im Inneren und über eine Revisionsöffnung zugänglich, während der Motor nahezu geräuschlos läuft. Das komplett vormontierte System ist ausschließlich für trockene Innenräume vorgesehen. Deckenausschnitt und Unterkonstruktion lassen sich aus Traglast, Paneelmaß und den 210 mm Einbauhöhe bereits in der Entwurfsphase festlegen. Die Lage des Deckels lässt sich zusätzlich vor Ort nachstellen, bis die Schattenfuge von 7 mm vorn und seitlich stimmt. So bleibt der Einbau der kompakten Schwenkklappe von Anfang an planbar.

Einbindung und Bezug

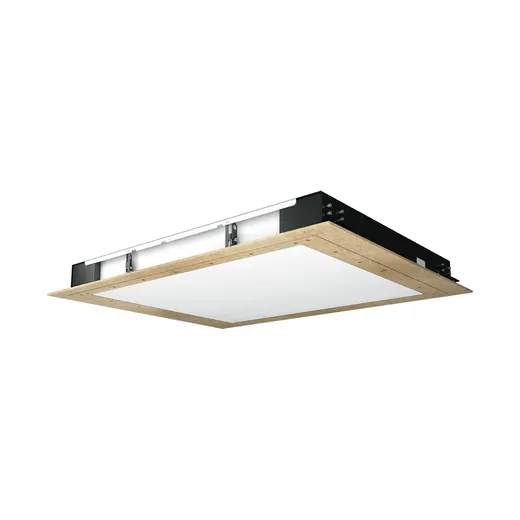

Beim Einbau wird die CHRS4 fest in die abgehängte Decke gesetzt; die Unterkonstruktion muss neben dem Displaygewicht auch die seitliche Schwenkbewegung sicher aufnehmen. Ein weißer Deckel in RAL9910 und ein MDF-Einputzrand nach Art einer Plaster-In Edge sorgen für einen fugenarmen Deckenabschluss, kundenspezifische Finishes sind auf Wunsch möglich. Als offizieller Future-Automation-Vertrieb für Deutschland und Österreich liefert die mediacraft AG das System und begleitet Endkunden, Architekten, Planer sowie Fachhandel bei Auslegung und Einbauvorbereitung. Die Entwicklung und Fertigung verantwortet Future Automation in Großbritannien, und auf die Decke kommen allein durch die Mechanik 130 Kilogramm. Deckenaufbau, Zuleitung und Steuerungsanbindung sollten früh abgestimmt werden, damit die Einheit von Beginn an sauber ins Projekt passt. Für den Fachhandel bleibt die CHRS4 dadurch ein gut kalkulierbarer Baustein im Portfolio verdeckter Displaylösungen. So wird die kompakte CHRS4 zur flexiblen, unsichtbaren Deckenlösung, die dem Betrachter folgt.
