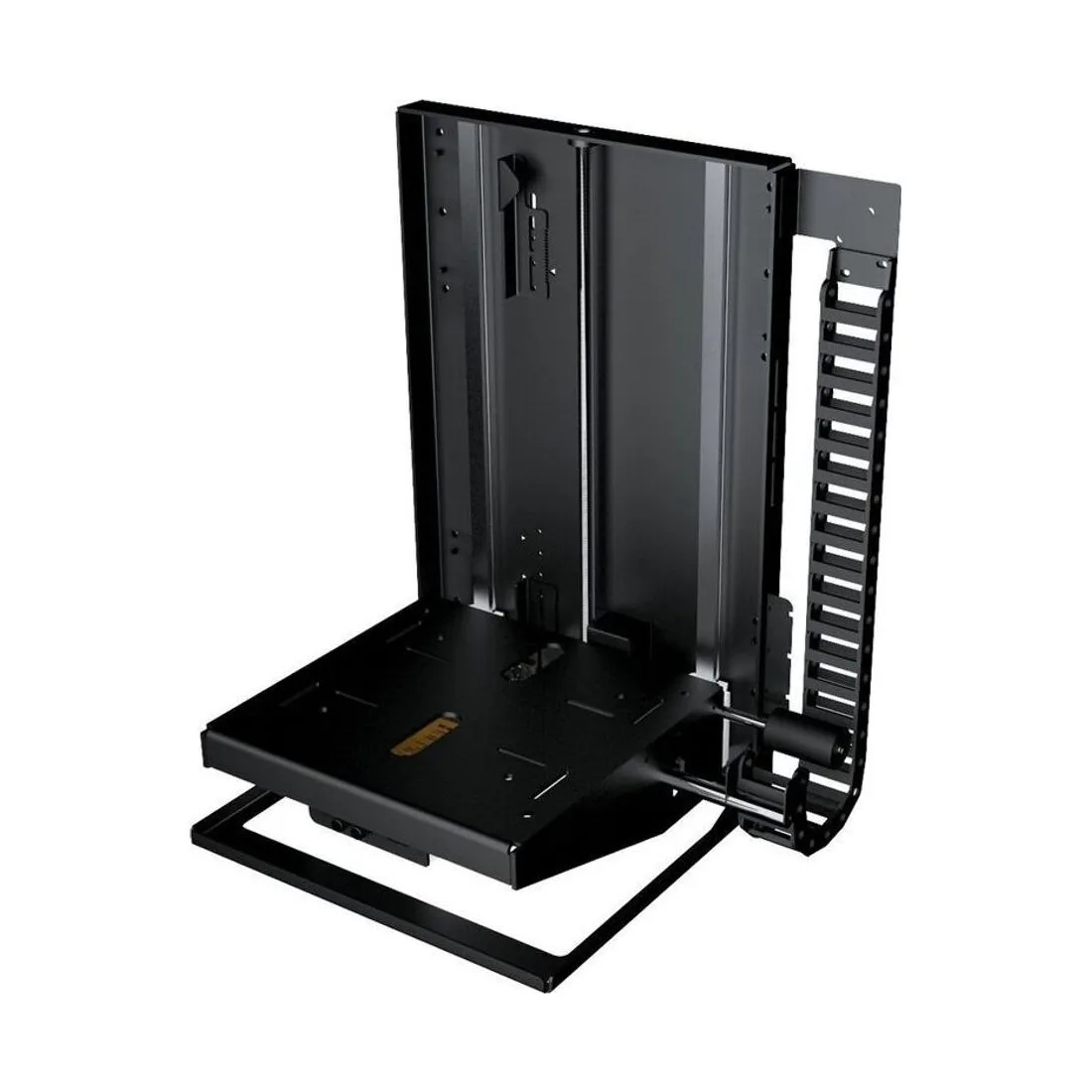

Future Automation BL-H540 – der vielseitige Box-Lift mit mittlerer Hubhöhe

Mittlerer Auszug für mehr Freiraum

Zwischen einem knappen und einem sehr langen Hub liegt der Bereich, den der BL-H540 mit 435 Millimetern abdeckt und der aus einer Gehäusehöhe von rund 540 Millimetern resultiert. Dieser Auszugsweg schafft genug Abstand, damit der Projektor deutlich über seine Einbauöffnung hinaus arbeiten kann, ohne bereits die größte Bauhöhe der Reihe zu verlangen. Damit trifft er einen praktischen Mittelweg für viele Wohn- und Objektsituationen, in denen der Bodenschacht oder das Möbel eine gewisse Tiefe besitzt, aber kein Maximalmaß erlaubt. Endkunden gewinnen einen Projektor, der weit genug ausfährt und dennoch vollständig verschwindet, sobald der Film zu Ende ist. Planer können den Lift dort vorsehen, wo ein kompakter Hub zu kurz und ein maximaler zu ausladend wäre, und so die Einbautiefe sinnvoll austarieren. Für Architekten bleibt der Eingriff in Möbel oder Boden überschaubar, für den Fachhandel die Auslegung dank gemeinsamer Grundfläche kalkulierbar; die Einheit trifft fertig montiert und einbaubereit ein. Auch für die nachträgliche Integration in vorhandene Möbel oder Eckaufbauten eignet sich der mittlere Auszug, ohne dass eine sichtbare Deckenmontage nötig würde. So besetzt der BL-H540 die ausgewogene Mitte der Baureihe.

Ein Hubprinzip, viele Aufgaben

Die Stärke des Box-Lifts liegt in seiner Wandelbarkeit, und der BL-H540 zeigt das besonders deutlich. Innerhalb der 40 Kilogramm Traglast trägt er nicht nur Projektoren, sondern eignet sich auch hervorragend für individuellere Vorhaben – vom versenkten Safe bis zur Minibar, die aus dem Möbel emporfährt. Da der Installateur bei der Ausgestaltung freie Hand behält, entstehen Aufbauten, die exakt auf das jeweilige Objekt zugeschnitten sind, ohne das Möbeldesign zu beschneiden. Die Schnittstellen RS232, Kontaktschließung und Infrarot binden den Lift in Steuerungs- und Automationskonzepte ein, ergänzt um optionalen Funk. Für den Betreiber ergibt sich daraus ein Mechanismus, der weit über das Heimkino hinaus einsetzbar ist und dank Marinefreigabe auch an Bord funktioniert. Fachplaner können den H540 überall dort vorsehen, wo etwas auf Befehl erscheinen und wieder verschwinden soll, ohne bleibende Sichtbarkeit. Eine mitgeführte Kabelkette hält die Leitungen dabei stets geordnet und schützt die Mechanik. So dient derselbe Lift ganz unterschiedlichen Zwecken. Die Gehäusehöhe von rund 540 Millimetern liegt dabei zwischen den beiden anderen Stufen und deckt die meisten Sideboard- und Bodenaufbauten ab.

Mittlerer Auszug: 435 mm auf gemeinsamer Basis

Bei den Kennwerten fährt der BL-H540 seine Last um 435 Millimeter aus und bewältigt dabei bis zu 40 Kilogramm. Er ordnet sich als mittlere Ausführung in eine Reihe ein, deren Modelle sich dieselbe Grundfläche teilen und sich im Wesentlichen über die Hubhöhe voneinander abheben. Die Bewegung verläuft senkrecht: Das Gerät steigt gerade nach oben aus Möbel, Boden oder Schrank und kehrt anschließend in die verdeckte Ausgangslage zurück. Ein mit rund 52 Dezibel angenehm leiser Motor treibt die Plattform an, eine mitlaufende Kabelkette hält die Verkabelung geordnet, und das Gehäuse ist standardmäßig schwarz nach RAL 9005 lackiert, wobei Sonderfarben möglich sind. Geliefert wird die Einheit fertig montiert und einbaubereit. Zur Ansteuerung dienen RS232, Kontaktschließung und Infrarot, wahlweise um Funk ergänzt, sodass sich der Antrieb bequem in Bedien- und Automationssysteme einbinden lässt, und die Marinefreigabe erlaubt sogar den Einsatz an Bord. Die gleichbleibende Basis erlaubt es, innerhalb der Reihe zwischen den Hubstufen zu wählen, ohne die Einbaugeometrie neu zu denken. Für Planer entsteht damit eine belastbare, klar spezifizierte Grundlage aus Hub, Traglast, Steuerung und Finish. So verbindet der BL-H540 einen mittleren Hubweg mit breiter Verwendbarkeit.

Einbindung und Bezug

Zum Einbau wird der BL-H540 in Möbel, Boden oder Schrank versenkt, das Gerät auf der Hubplattform fixiert und die Steuerung über RS232, Kontakt oder Infrarot an den Antrieb angeschlossen; in Ruhe schließt der Deckel bündig ab. Wird ein kürzerer oder ein längerer Weg benötigt, stehen mit dem BL-H420 und dem BL-H660 die kleineren und größeren Hubstufen derselben Grundfläche bereit. Für Deutschland und Österreich liegt der Vertrieb bei der mediacraft AG, dem offiziellen Future-Automation-Partner, die Endkunden, Architekten, Planer und Fachhandel bei Hubhöhe, Traglast, Einbautiefe und Steueranbindung berät. Als reiner Distributor fertigt mediacraft nicht selbst – Hersteller ist Future Automation in Großbritannien. Ob Heimkino oder maßgeschneidertes Objektprojekt, die Ansprechwege bleiben kurz. So fährt der Projektor über einen mittleren Weg aus dem Möbel und verschwindet danach wieder vollständig. Ob dieser mittlere Weg genügt, ergibt sich aus dem Abstand zwischen Öffnung und gewünschter Arbeitshöhe des Geräts; im Zweifel ist die nächstgrößere Stufe die sichere Wahl, weil sich ein Hub begrenzen, aber nicht verlängern lässt.
